长沙太阳人电子有限公司

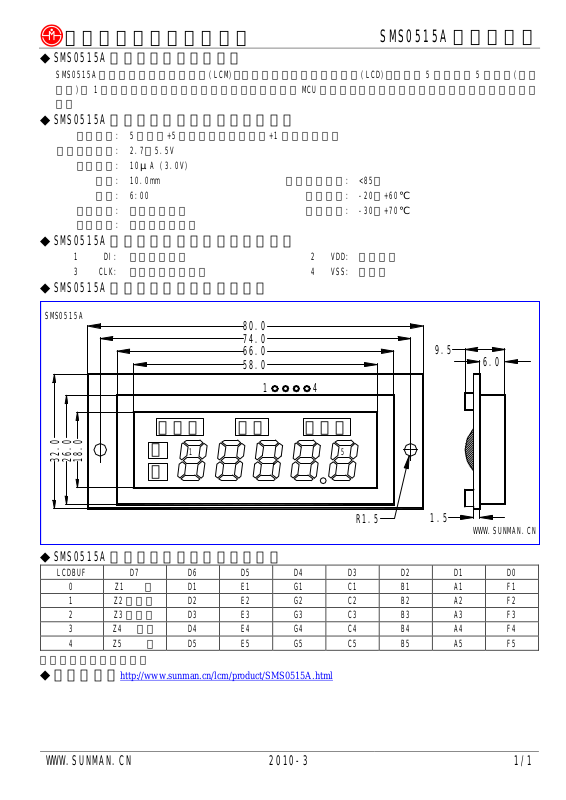

SMS0515A 使用说明书
◆SMS0515A 液晶显示模块的概述：
SMS0515A 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 5 位数字及 5 段汉字(黑底
白字)及 1 常显个小数点，宽电压工作范围，微功耗，与MCU单片机采用二线式串口连接，广泛应用于智能煤气
表。
◆SMS0515A 液晶显示模块的主要技术参数：
显示容量: 5 位数字+5 段汉字（黑底白字）+1 个常显小数点
模块工作电压: 2.7～5.5V
工作电流: 10μA (3.0V)
字高: 10.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -20～+60℃
显示方式: 反射式正显示 存储温度: -30～+70℃
接口方式: 二线式串行接口
◆SMS0515A 液晶显示模块的接口信号说明：
1 DI: 串行数据输入 2 VDD: 电源正极
3 CLK: 串行移位脉冲输入 4 VSS: 电源地

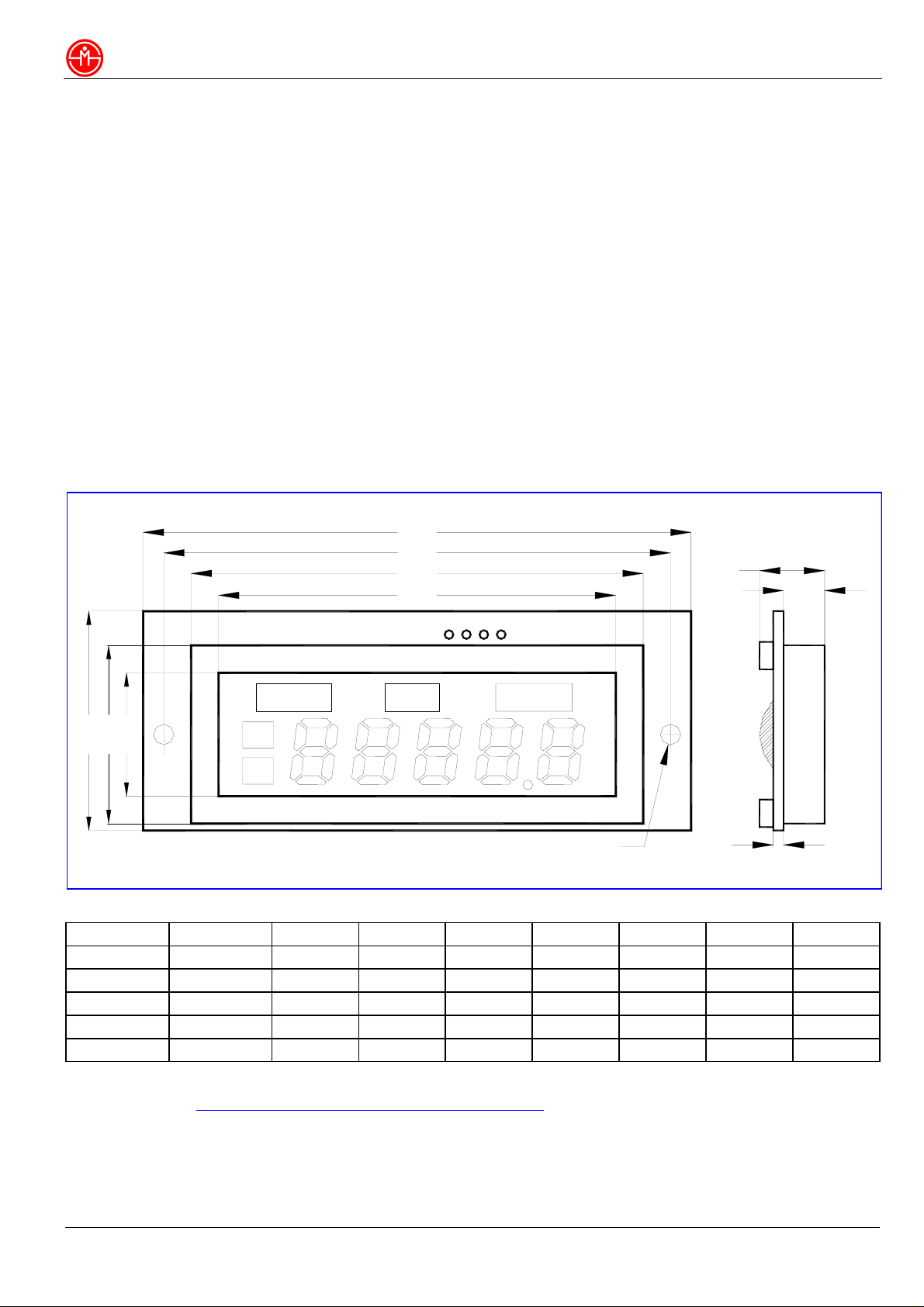

◆SMS0515A 液晶显示模块的外形尺寸：
SMS0515A
32.0
26.0
18.0
请购气
开
关
1
80.0
74.0
66.0
58.0
错误
9.5
6.0
1
4
换电池
5
R1.5
1.5
WWW.SUNMAN.CN
◆SMS0515A 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 Z1 开 D1 E1 G1 C1 B1 A1 F1
1 Z2 请购气 D2 E2 G2 C2 B2 A2 F2
2 Z3 换电池 D3 E3 G3 C3 B3 A3 F3
3 Z4 错误 D4 E4 G4 C4 B4 A4 F4
4 Z5 关 D5 E5 G5 C5 B5 A5 F5
注：汉字提示为反白显示
◆参考网页：http://www.sunman.cn/lcm/product/SMS0515A.html
WWW.SUNMAN.CN 2010-3 1/1
