长沙太阳人电子有限公司
SMS0427 使用说明书
◆SMS0427 液晶显示模块的概述：
SMS0427 数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 4 位数字及 28 段提示提示
符，低功耗，与 MCU 单片机采用三线式串口连接，专门用于语音教室(Englishroom)。
◆SMS0427 液晶显示模块的主要技术参数：
显示容量: 4 位数字+28 组提示符
模块工作电压: 4.8V～5.2V 模块最佳工作电压: 5.0V
静态功耗电流: 300uA(5.0V)
字高: 8.0mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 三线式串行接口（B 型）
◆SMS0427 液晶显示模块的接口信号说明：
1 CS: 片选信号输入 2 CLK: 串行移位脉冲输入
3 DI: 串行数据输入 4 VSS: 电源地
5 VDD: 电源正极

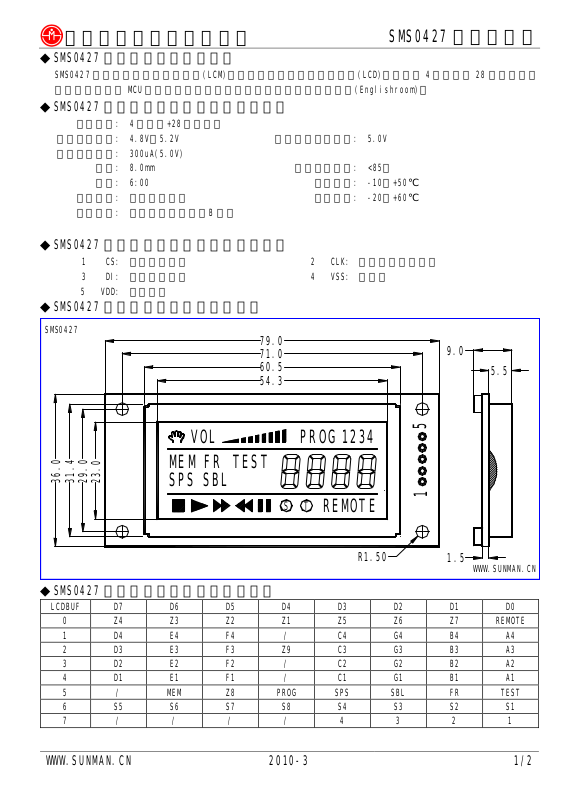

◆SMS0427 液晶显示模块的外形尺寸：
SMS0427
MEM
SPS
VOL
FR
SBL
36.0
31.4
29.0
23.0
79.0
71.0
60.5
54.3
TEST
S
PROG
T
REMOTE
1
2
3
4
R1.50
9.0
5.5
5
1
1.5
WWW.SUNMAN.CN
◆SMS0427 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0 Z4 Z3 Z2 Z1 Z5 Z6 Z7 REMOTE
1 D4 E4 F4 / C4 G4 B4 A4
2 D3 E3 F3 Z9 C3 G3 B3 A3
3 D2 E2 F2 / C2 G2 B2 A2
4 D1 E1 F1 / C1 G1 B1 A1
5 / MEM Z8 PROG SPS SBL FR TEST
6 S5 S6 S7 S8 S4 S3 S2 S1
7 / / / / 4 3 2 1
WWW.SUNMAN.CN 2010-3 1/2
Page 2
长沙太阳人电子有限公司
SMS0427 使用说明书
◆标志对应图：
2
1
3
Z
Z
Z
6
4
5
Z
Z
Z
S
T
8
7
Z
Z
Z9
◆参考网页：http://www.sunman.cn/lcm/product/SMS0427.html
1
S
2
S
5
3
S
6
4
S
7
8
S
S
S
S
