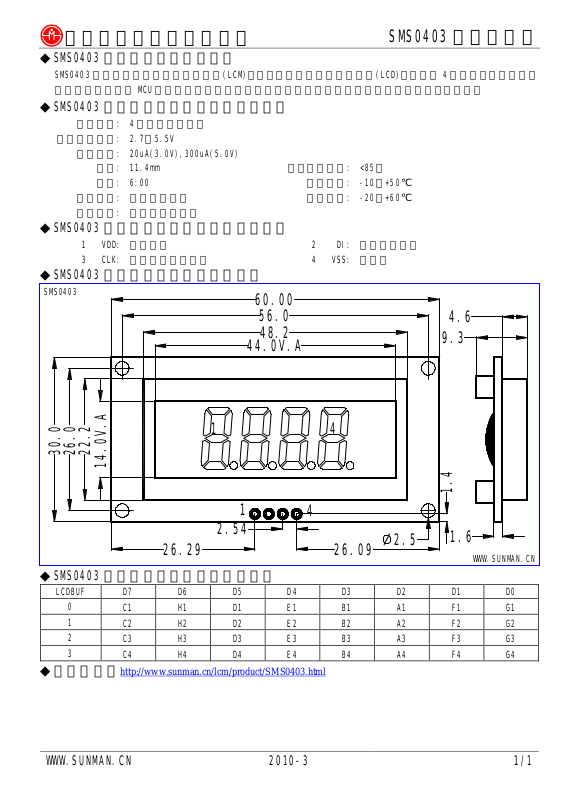

长沙太阳人电子有限公司
SMS0403 使用说明书
◆SMS0403 液晶显示模块的概述：
SMS0403 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 4 位数字，宽电压工作
范围，微功耗，与 MCU 单片机采用二线式串口连接，广泛应用于手持式仪器仪表，智能显示仪表。
◆SMS0403 液晶显示模块的主要技术参数：
显示容量: 4 位带小数点数字
模块工作电压: 2.7～5.5V
工作电流: 20uA(3.0V),300uA(5.0V)
字高: 11.4mm 环境相对湿度: <85％
视角: 6:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 二线式串行接口
◆SMS0403 液晶显示模块的接口信号说明：
1 VDD: 电源正极 2 DI: 串行数据输入
3 CLK: 串行移位脉冲输入 4 VSS: 电源地
◆SMS0403 液晶显示模块的外形尺寸：
SMS0403
60.00
56.0
48.2
44.0V.A
4.6
9.3
30.0
26.0
1
22.2
14.0V.A
1
2.54
26.29
4
4
26.09
2.5
1.4
1.6
WWW.SUNMAN.CN
◆SMS0403 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
C1 H1 D1 E1 B1 A1 F1 G1
C2 H2 D2 E2 B2 A2 F2 G2
C3 H3 D3 E3 B3 A3 F3 G3
C4 H4 D4 E4 B4 A4 F4 G4
◆参考网页：http://www.sunman.cn/lcm/product/SMS0403.html
WWW.SUNMAN.CN 2010-3 1/1
