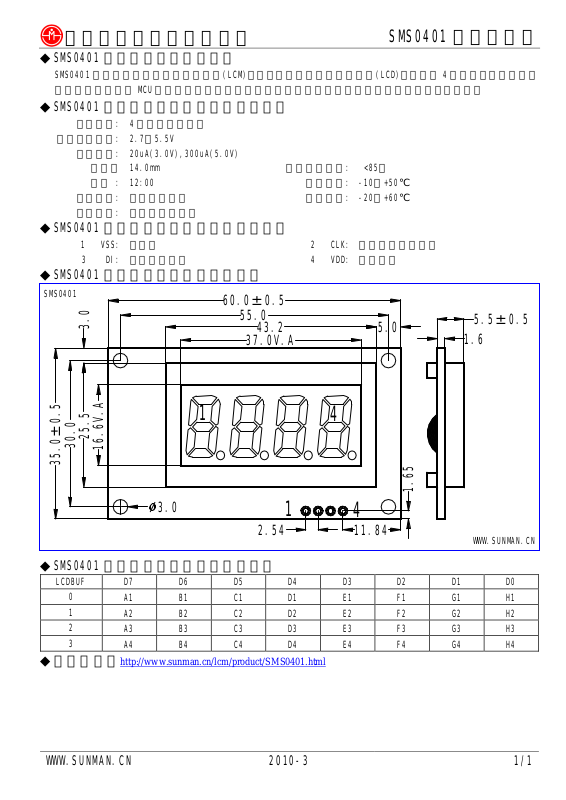

长沙太阳人电子有限公司
SMS0401 使用说明书
◆SMS0401 液晶显示模块的概述：
SMS0401 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 4 位数字，宽电压工作
范围，微功耗，与 MCU 单片机采用二线式串口连接，广泛应用于手持式仪器仪表，智能显示仪表。
◆SMS0401 液晶显示模块的主要技术参数：
显示容量: 4 位带小数点数字
模块工作电压: 2.7～5.5V
工作电流: 20uA(3.0V),300uA(5.0V)
字高： 14.0mm 环境相对湿度: <85％
视角 : 12:00 工作温度: -10～+50℃
显示方式: 反射式正显示 存储温度: -20～+60℃
接口方式: 二线式串行接口
◆SMS0401 液晶显示模块的接口信号说明：
1 VSS: 电源地 2 CLK: 串行移位脉冲输入
3 DI: 串行数据输入 4 VDD: 电源正极

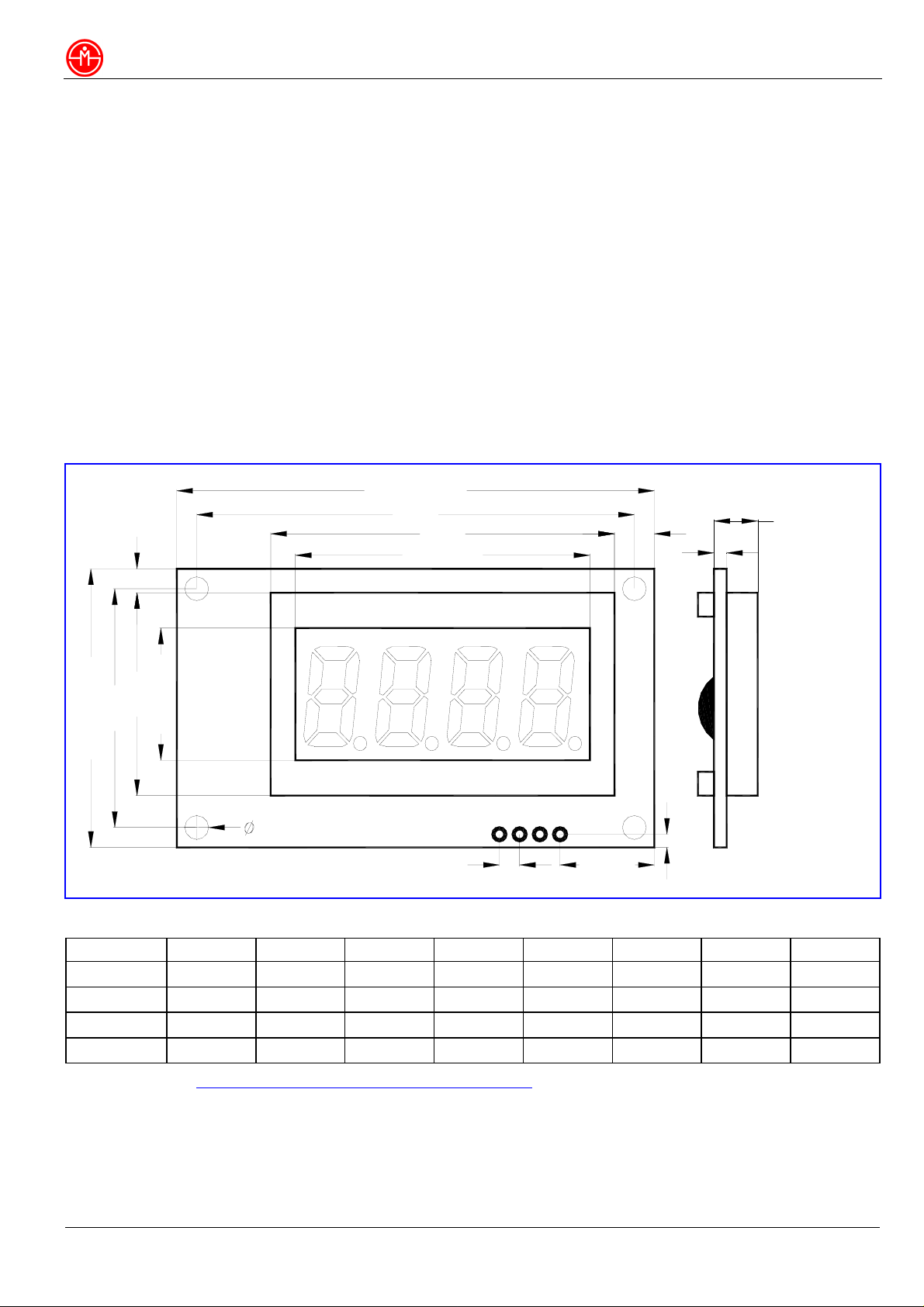

◆SMS0401 液晶显示模块的外形尺寸：
SMS0401
60.0±0.5
35.0±0.5
3.0
25.5
30.0
1
16.6V.A
3.0
◆SMS0401 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
A1 B1 C1 D1 E1 F1 G1 H1
A2 B2 C2 D2 E2 F2 G2 H2
A3 B3 C3 D3 E3 F3 G3 H3
A4 B4 C4 D4 E4 F4 G4 H4
55.0
37.0V.A
4
1
2.54 11.84
5.043.2
5.5±0.5
1.6
1.65
4
WWW.SUNMAN.CN
◆参考网页：http://www.sunman.cn/lcm/product/SMS0401.html
