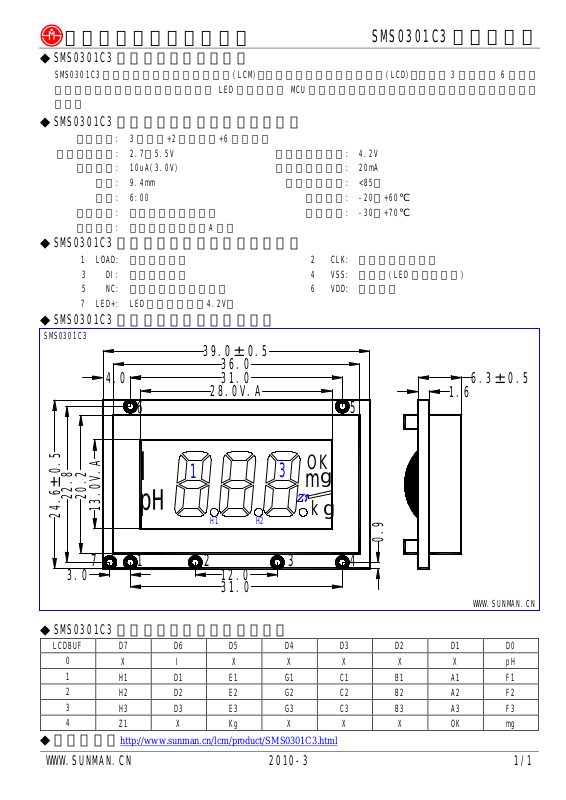

Page 1
长沙太阳人电子有限公司
◆SMS0301C3 液晶显示模块的概述：
SMS0301C3 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 3 位数字及 6 段提示
符，宽电压工作范围，微功耗，简易 LED 点背光，与 MCU 单片机采用三线式串口连接，广泛应用于手持式仪器
仪表。
◆SMS0301C3 液晶显示模块的主要技术参数：
显示容量: 3 位数字+2 个小数点+6 段提示符
模块工作电压: 2.7～5.5V 背光源工作电压: 4.2V
工作电流: 10uA(3.0V) 背光源工作电流: 20mA
字高: 9.4mm 环境相对湿度: <85％
视角: 6:00 工作温度: -20～+60℃
显示方式: 半透半反射式正显示 存储温度: -30～+70℃
接口方式: 三线式串行接口（A 型）
◆SMS0301C3 液晶显示模块的接口信号说明：
1 LOAD: 片选信号输入 2 CLK: 串行移位脉冲输入
3 DI: 串行数据输入 4 VSS: 电源地(LED 背光源负极)
5 NC: 空脚（注意不要连线） 6 VDD: 电源正极
7 LED+: LED 背光源正极（4.2V）
SMS0301C3 使用说明书
◆SMS0301C3 液晶显示模块的外形尺寸：
SMS0301C3
22.8
24.6±0.5
3.0
4.0
20.2
13.0V.A
7
6
I
1
39.0±0.5
36.0
31.0
28.0V.A
1
H1
2
12.0
H2
31.0
OK
3
m
g
gk
3 4
6.3±0.5
1.6
5
0.9
WWW.SUNMAN.CN
◆SMS0301C3 液晶显示模块的地址映射表：
LCDBUF D7 D6 D5 D4 D3 D2 D1 D0
0
1
2
3
4
◆参考网页：http://www.sunman.cn/lcm/product/SMS0301C3.html
WWW.SUNMAN.CN 2010-3 1/1
X I X X X X X pH
H1 D1 E1 G1 C1 B1 A1 F1
H2 D2 E2 G2 C2 B2 A2 F2
H3 D3 E3 G3 C3 B3 A3 F3
Z1 X Kg X X X OK mg
