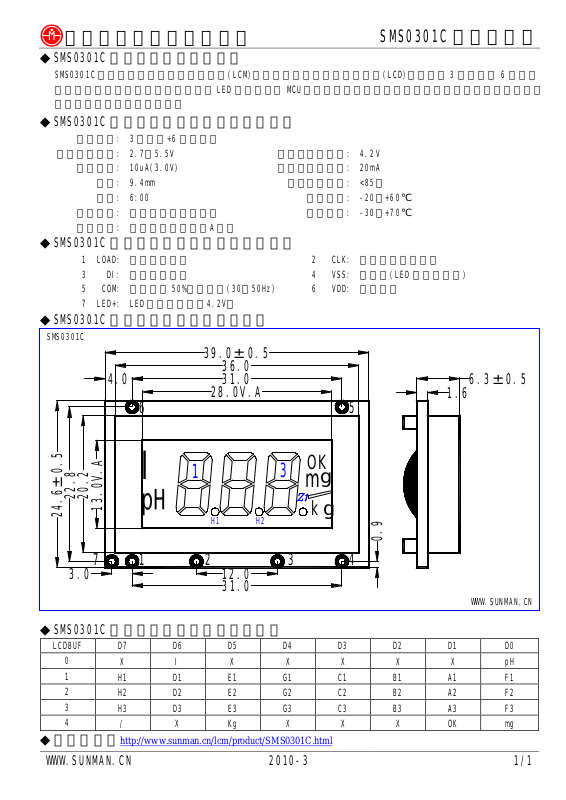

Datasheet SMS0301C Datasheet (Changsha Sunman Electronics)

长沙太阳人电子有限公司

◆SMS0301C 液晶显示模块的概述：

SMS0301C 标准数码笔段型液晶显示模块(LCM)，采用数码笔段型液晶显示器(LCD)，可显示 3 位数字及 6 段提示
符，宽电压工作范围，微功耗，简易LED 点背光，与 MCU 单片机采用三线式串口连接，另需外接方波信号输入，
广泛应用于手持式仪器仪表。

◆SMS0301C 液晶显示模块的主要技术参数：

显示容量: 3 位数字+6段提示符

模块工作电压: 2.7～5.5V 背光源工作电压: 4.2V

工作电流: 10uA(3.0V) 背光源工作电流: 20mA

字高: 9.4mm 环境相对湿度: <85％

视角: 6:00 工作温度: -20～+60℃
显示方式: 半透半反射式正显示 存储温度: -30～+70℃
接口方式: 三线式串行接口（A 型）

◆SMS0301C 液晶显示模块的接口信号说明：

1 LOAD: 片选信号输入 2 CLK: 串行移位脉冲输入
3 DI: 串行数据输入 4 VSS: 电源地(LED 背光源负极)
5 COM: 占空比为 50%方波输入(30～50Hz) 6 VDD: 电源正极
7 LED+: LED 背光源正极（4.2V）

SMS0301C 使用说明书

◆SMS0301C 液晶显示模块的外形尺寸：

SMS0301C

4.0

22.8

24.6±0.5

3.0

20.2

13.0V.A

71 2 34

6 5

I

39.0±0.5

36.0

31.0

28.0V.A

1

H1 H2

12.0

31.0

3

OK

m

6.3±0.5

1.6

g

gk

0.9

WWW.SUNMAN.CN

◆SMS0301C 液晶显示模块的地址映射表：

LCDBUF D7 D6 D5 D4 D3 D2 D1 D0

0
1
2
3
4

◆参考网页：http://www.sunman.cn/lcm/product/SMS0301C.html

WWW.SUNMAN.CN 2010-3 1/1

X I X X X X X pH
H1 D1 E1 G1 C1 B1 A1 F1
H2 D2 E2 G2 C2 B2 A2 F2
H3 D3 E3 G3 C3 B3 A3 F3

/ X Kg X X X OK mg
