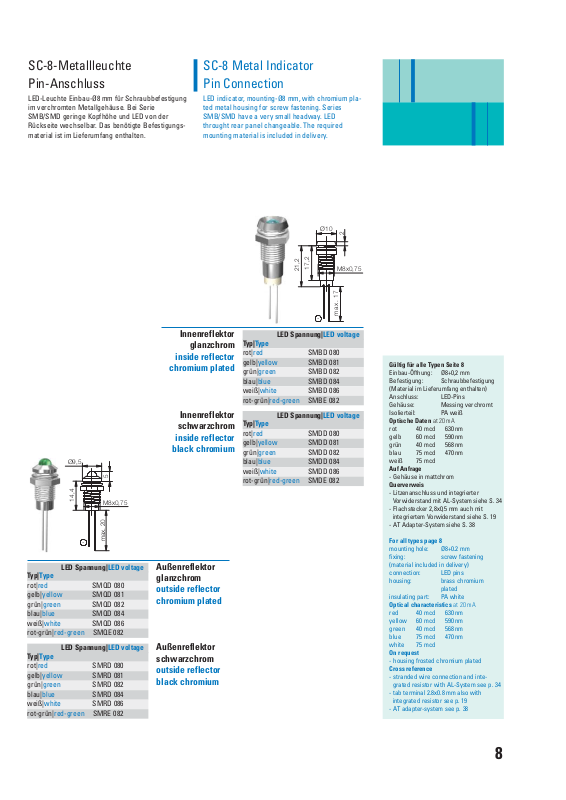

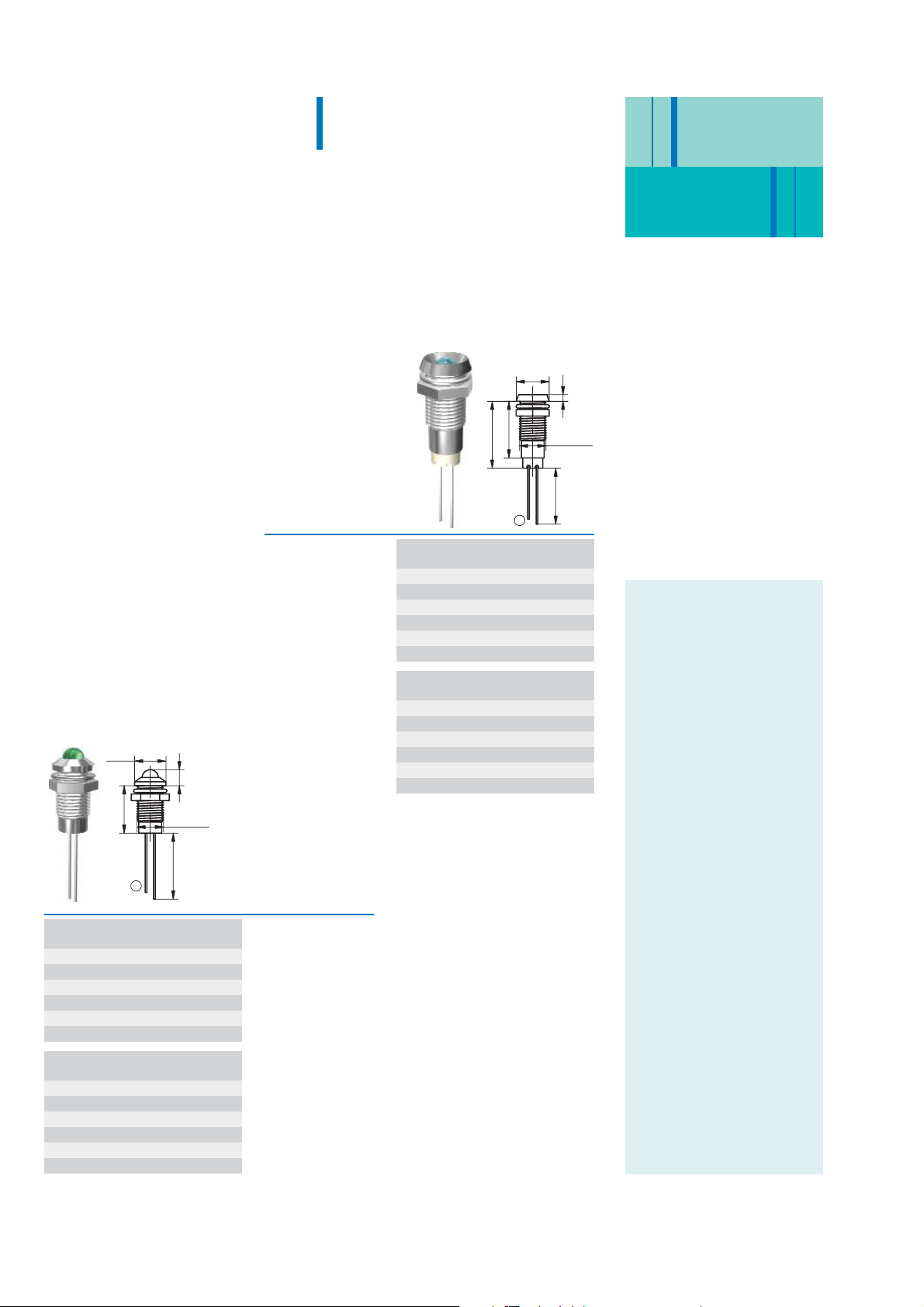

Datasheet SMRD 08214 Specification

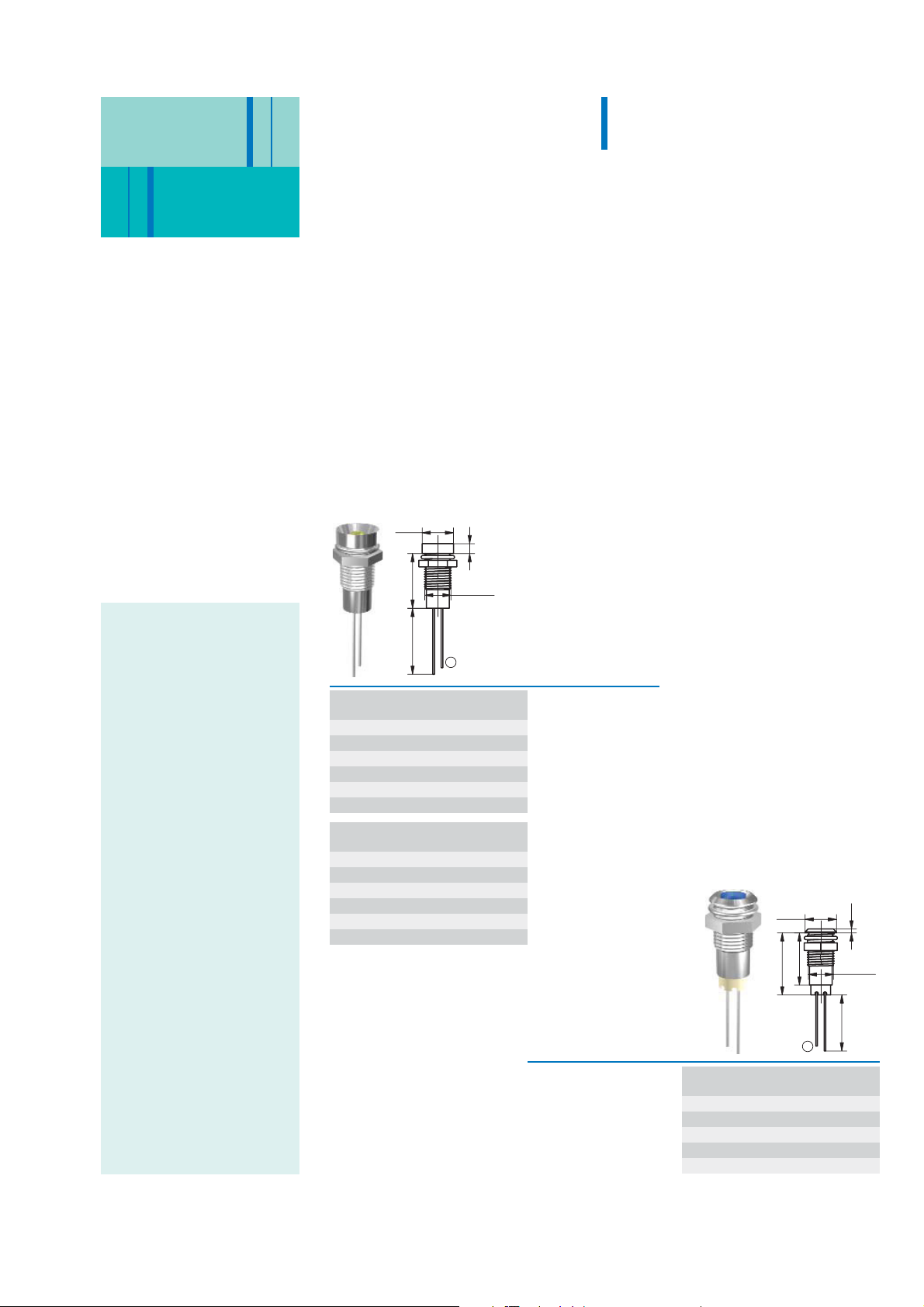

SC-8-Metallleuchte
Pin-Anschluss

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse. Bei Serie
SMB/SMD geringe Kopfhöhe und LED von der
Rückseite wechselbar. Das benötigte Befestigungs­material ist im Lieferumfang enthalten.

SC-8 Metal Indicator
Pin Connection

LED indicator, mounting-Ø8 mm, with chromium pla­ted metal housing for screw fastening. Series
SMB/SMD have a very small headway. LED
throught rear panel changeable. The required
mounting material is included in delivery.

8

Gültig für alle Typen Seite 8

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: LED-Pins
Gehäuse: Messing verchromt
Isolierteil: PA weiß

Optische Daten at 20 mA

rot 40 mcd 630 nm
gelb 60 mcd 590 nm
grün 40 mcd 568 nm
blau 75 mcd 470 nm
weiß 75 mcd

Auf Anfrage

- Gehäuse in mattchrom

Querverweis

- Litzenanschluss und integrierter
Vorwiderstand mit AL-System siehe S. 34

- Flachstecker 2,8x0,5 mm auch mit
integriertem Vorwiderstand siehe S. 19

- AT Adapter-System siehe S. 38

For all types page 8

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: LED pins
housing: brass chromium

plated

insulating part: PA white

Optical characteristics at 20 mA

red 40 mcd 630 nm
yellow 60 mcd 590 nm
green 40 mcd 568 nm
blue 75 mcd 470 nm
white 75 mcd

On request

- housing frosted chromium plated

Cross reference

- stranded wire connection and inte­grated resistor with AL-System see p. 34

- tab terminal 2.8x0.8 mm also with
integrated resistor see p. 19

- AT adapter-system see p. 38

Ø10

2

1

7

,

2

2

1

,

2

M8x0,75

m

a

x

.

1

7

-

LED Spannung|LED voltage

Typ|Type

rot|red SMBD 080
gelb|yellow SMBD 081
grün|green SMBD 082
blau|blue SMBD 084
weiß|white SMBD 086
rot-grün|red-green SMBE 082

Innenreflektor

glanzchrom

inside reflector

chromium plated

5

Ø9,5

M8x0,75

1

4

,

4

max. 20

-

LED Spannung|LED voltage

Typ|Type

rot|red SMQD 080
gelb|yellow SMQD 081
grün|green SMQD 082
blau|blue SMQD 084
weiß|white SMQD 086
rot-grün|red-green SMQE 082

Außenreflektor
glanzchrom

outside reflector
chromium plated

LED Spannung|LED voltage

Typ|Type

rot|red SMDD 080
gelb|yellow SMDD 081
grün|green SMDD 082
blau|blue SMDD 084
weiß|white SMDD 086
rot-grün|red-green SMDE 082

Innenreflektor

schwarzchrom

inside reflector

black chromium

LED Spannung|LED voltage

Typ|Type

rot|red SMRD 080
gelb|yellow SMRD 081
grün|green SMRD 082
blau|blue SMRD 084
weiß|white SMRD 086
rot-grün|red-green SMRE 082

Außenreflektor
schwarzchrom

outside reflector
black chromium

SC-8-Metallleuchte
Pin-Anschluss

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse. Bei Serie SMC
extrem flacher Reflektorkopf und LED von Rückseite
wechselbar. Das benötigte Befestigungsmaterial ist
im Lieferumfang enthalten.

SC-8 Metal Indicator
Pin Connection

LED indicator, mounting-Ø8 mm, with chromium pla­ted metal housing for screw fastening. Series SMC
have a very small headway. LED through rear panel
changeable. The required mounting material is
included in delivery.

9

Gültig für alle Typen Seite 9

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: LED-Pins
Gehäuse: Messing verchromt
Isolierteil: PA weiß

Optische Daten bei 20 mA

Plan LED

rot 40 mcd 10 mcd 630 nm
gelb 60 mcd 8 mcd 590 nm
grün 40 mcd 8 mcd 568 nm
blau 75 mcd 25 mcd 470 nm
weiß 75 mcd 25 mcd

Auf Anfrage

- Gehäuse in mattchrom

Querverweis

- Litzenanschluss und integrierter
Vorwiderstand mit AL-System siehe S. 34

- AT Adapter-System siehe S. 38

For all types page 9

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: LED pins
housing: brass chrom. plated
insulating part: PA white

Optical characteristics

flat top LED

red 40 mcd 10 mcd 630 nm
yellow 60 mcd 8 mcd 590 nm
green 40 mcd 8 mcd 568 nm
blue 75 mcd 25 mcd 470 nm
white 75 mcd 25 mcd

On request

- housing frosted chromium plated

Cross reference

- stranded wire connection and inte­grated resistor with AL-System see p. 34

- AT adapter-system see p. 38

Ø9,5

1

,

2

1

5

,

8

1

8

,

8

M8x0,75

max. 17

-

LED Spannung|LED voltage

Typ|Type

rot|red SMCP 080
gelb|yellow SMCP 081
grün|green SMCP 082
blau|blue
weiß|white

Innenreflektor
Plan-Kopf LED

inside reflector

flat top LED

Ø9,5

3

1

6

,

6

max. 20

M8x0,75

-

LED Spannung|LED voltage

Typ|Type

rot|red SMZD 080
gelb|yellow SMZD 081
grün|green SMZD 082
blau|blue SMZD 084
weiß|white SMZD 086
rot-grün|red-green SMZE 082

Innenreflektor
glanzchrom

inside reflector
chromium plated

LED Spannung|LED voltage

Typ|Type

rot|red SMUD 080
gelb|yellow SMUD 081
grün|green SMUD 082
blau|blue SMUD 084
weiß|white SMUD 086
rot-grün|red-green SMUE 082

Innenreflektor
schwarzchrom

outside reflector
black chromium

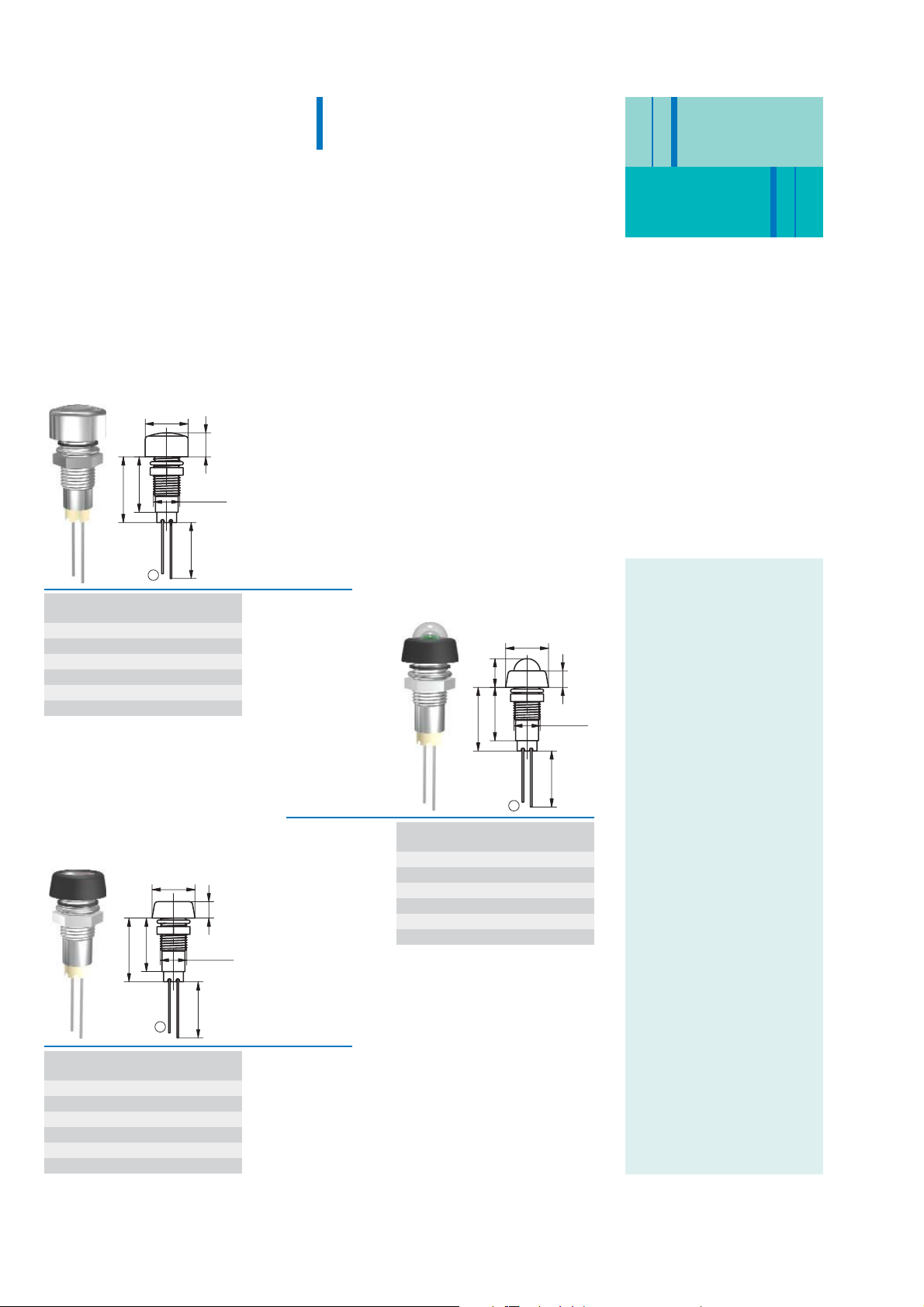

SC-8-Metallleuchte IP67
Pin-Anschluss

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse für Spritzwasser
geschützten Einbau. Das benötigte Befestigungs­material mit Außendichtring ist im Lieferumfang ent­halten. Alle Serien mit von der Rückseite auswech­selbaren LEDs.

SC-8 Metal Indicator IP67
Pin Connection

LED indicator,mounting-Ø8 mm, with polished chro­mium plated metal housing for screw fastening and
splash-proof mounting. The required mounting mate­rial with seal ring is included in delivery. LED through
rear panel changeable.

10

Gültig für alle Typen Seite 10

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: LED-Pins
Gehäuse: Messing verchromt
Isolierteil: PA weiß

Optische Daten bei 20 mA

SMLD

rot 40 mcd 200 mcd 630 nm
gelb 60 mcd 300 mcd 590 nm
grün 40 mcd 200 mcd 568 nm
blau 75 mcd 375 mcd 470 nm
weiß 75 mcd 375 mcd

Auf Anfrage

- Gehäuse in mattchrom

Querverweis

- Litzenanschluss und integrierter
Vorwiderstand mit AL-System siehe S. 35

- Flachstecker 2,8x0,5 mm auch mit
integriertem Vorwiderstand siehe S. 20

- AT Adapter-System siehe S. 39

For all types page 10

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: LED pins
housing: brass chromium plated
insulating part: PA white

Optical characteristics at 20 mA

SMLD

red 40 mcd 200 mcd 630 nm
yellow 60 mcd 300 mcd 590 nm
green 40 mcd 200 mcd 568 nm
blue 75 mcd 375 mcd 470 nm
white 75 mcd 375 mcd

On request

- housing frosted chromium plated

Cross reference

- stranded wire connection and integrated
resistor with AL-System see p. 35

- tab terminal 2.8x0.5 mm also with
integrated resistor see p. 20

- AT adapter-system see p.39

Ø13

1

7

2

1

m

a

x

.

1

7

M8 x0,75

6

,

6

-

LED Spannung|LED voltage

Typ|Type

rot|red SMLD 080
gelb|yellow SMLD 081
grün|green SMLD 082
blau|blue SMLD 084
weiß|white SMLD 086
rot-grün|red-green SMLE 082

Optische Linse

optical lens

Ø13

5

1

6

,

2

2

0

,

2

M8x0,75

max. 17

-

LED Spannung|LED voltage

Typ|Type

rot|red SMPD 080
gelb|yellow SMPD 081
grün|green SMPD 082
blau|blue SMPD 084
weiß|white SMPD 086
rot-grün|red-green SMPE 082

Glasplatte

glass cover

Ø13

5

1

6

,

2

8

,

7

2

0

,

2

m

a

x

.

1

7

M8x0,75

-

LED Spannung|LED voltage

Typ|Type

rot|red SMKD 080
gelb|yellow SMKD 081
grün|green SMKD 082
blau|blue SMKD 084
weiß|white SMKD 086
rot-grün|red-green SMKE 082

Glaskuppe

glass dome

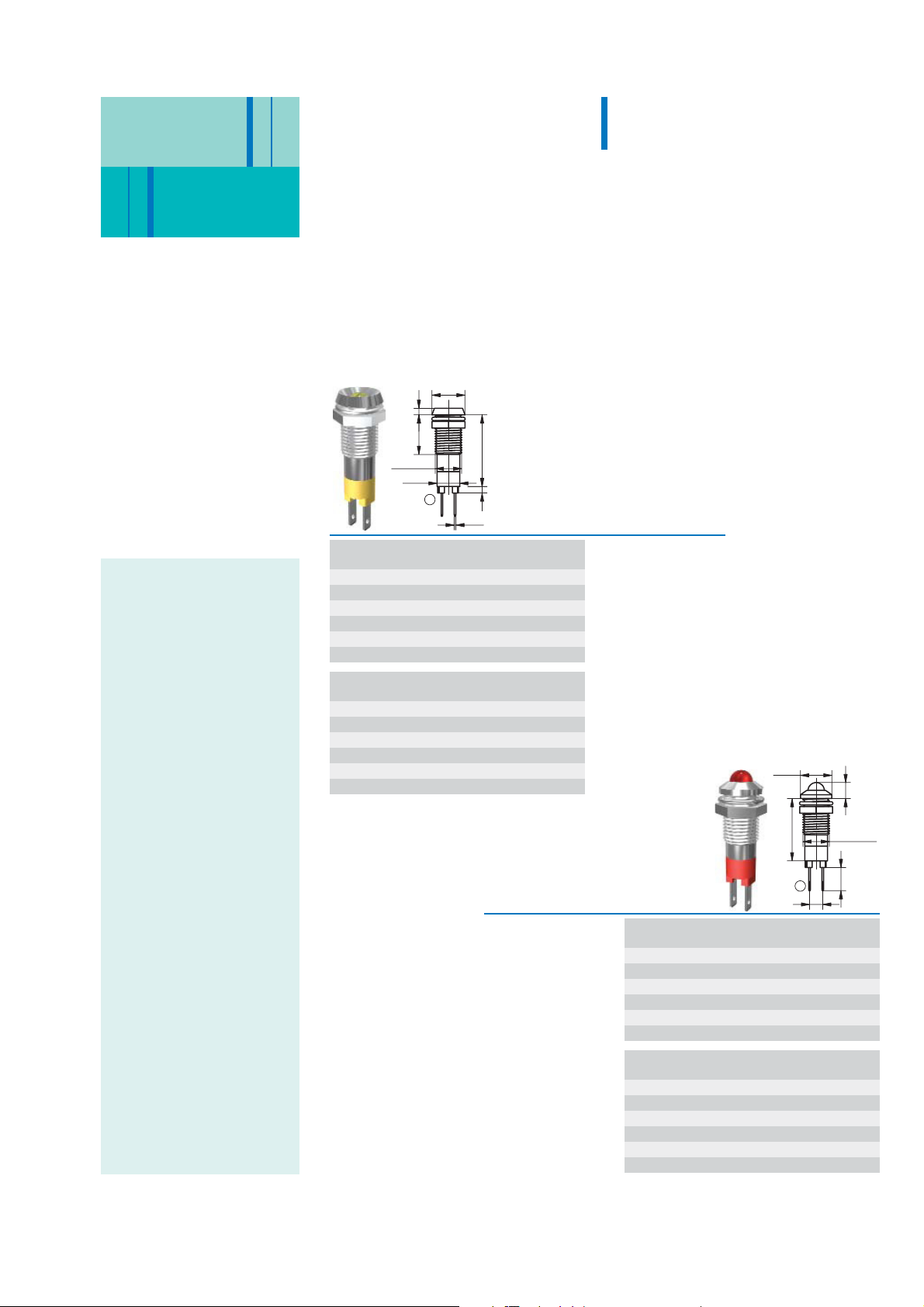

SC-8-Metallleuchte
Flachstecker 2,8x0,5 mm

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse. Das benötigte
Befestigungsmaterial ist im Lieferumfang enthalten.

SC-8 Metal Indicator
Tab Terminal 2.8x0.5 mm

LED indicator, mounting-Ø8 mm with polished chro­mium plated metal housing. The required mounting
material is included in delivery.

19

Gültig für alle Typen Seite 19

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: Flachstecker

2,8x0,5 mm
Gehäuse: Messing verchromt
Isolierteil: PC in Leuchtfarbe

Optische Daten bei 20 mA

rot 40 mcd 630 nm
gelb 60 mcd 590 nm
grün 40 mcd 568 nm
blau 75 mcd 470 nm
weiß 75 mcd

Auf Anfrage

- Gehäuse in mattchrom

Querverweis

- Litzenanschluss und integrierter

Vorwiderstand mit AL-System siehe S. 34

- AT Adapter-System siehe S. 38

- Steckerhülse KMV 05 siehe S. 49

- Mit Schutzart IP 67 siehe S. 21

For all types page 19

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: Flachstecker

2.8x0.5 mm
housing: brass chrom. plated
insulating part: PC in light colour

Optical characteristics at 20 mA

red 40 mcd 630 nm
yellow 60 mcd 590 nm
green 40 mcd 568 nm
blue 75 mcd 470 nm
white 75 mcd

On request

- housing frosted chromium plated

Cross reference

- stranded wire connection and integrated

resistor with AL-System see p. 34

- AT adapter-system see p. 38

- receptacle KMV 05 see p. 49

- protection class IP 67 see p. 21

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMBD 08012 SMBD 08014
gelb|yellow SMBD 08112 SMBD 08114
grün|green SMBD 08212 SMBD 08214
blau|blue SMBD 08412 SMBD 08414
weiß|white SMBD 08612 SMBD 08614
rot-grün|red-green SMBE 08212 SMBE 08214

Innenreflektor
glanzchrom

inside reflector
chromium plated

Ø10

2

1

2

2

1

,

7

2

0,5

-

M8x0,75

Ø6,9

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMQD 08012 SMQD 08014
gelb|yellow SMQD 08112 SMQD 08114
grün|green SMQD 08212 SMQD 08214
blau|blue SMQD 08412 SMQD 08414
weiß|white SMQD 08612 SMQD 08614
rot-grün|red-green SMQE 08212 SMQE 08214

Außenreflektor

glanzchrom

outside reflector

chromium plated

1

9

7

M8x0,75

5

Ø9,5

4

-

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMRD 08012 SMRD 08014
gelb|yellow SMRD 08112 SMRD 08114
grün|green SMRD 08212 SMRD 08214
blau|blue SMRD 08412 SMRD 08414
weiß|white SMRD 08612 SMRD 08614
rot-grün|red-green SMRE 08212 SMRE 08214

Außenreflektor

schwarzchrom

outside reflector

black chromium

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMDD 08012 SMDD 08014
gelb|yellow SMDD 08112 SMDD 08114
grün|green SMDD 08212 SMDD 08214
blau|blue SMDD 08412 SMDD 08414
weiß|white SMDD 08612 SMDD 08614
rot-grün|red-green SMDE 08212 SMDE 08214

Innenreflektor
schwarzchrom

inside reflector
black chromium

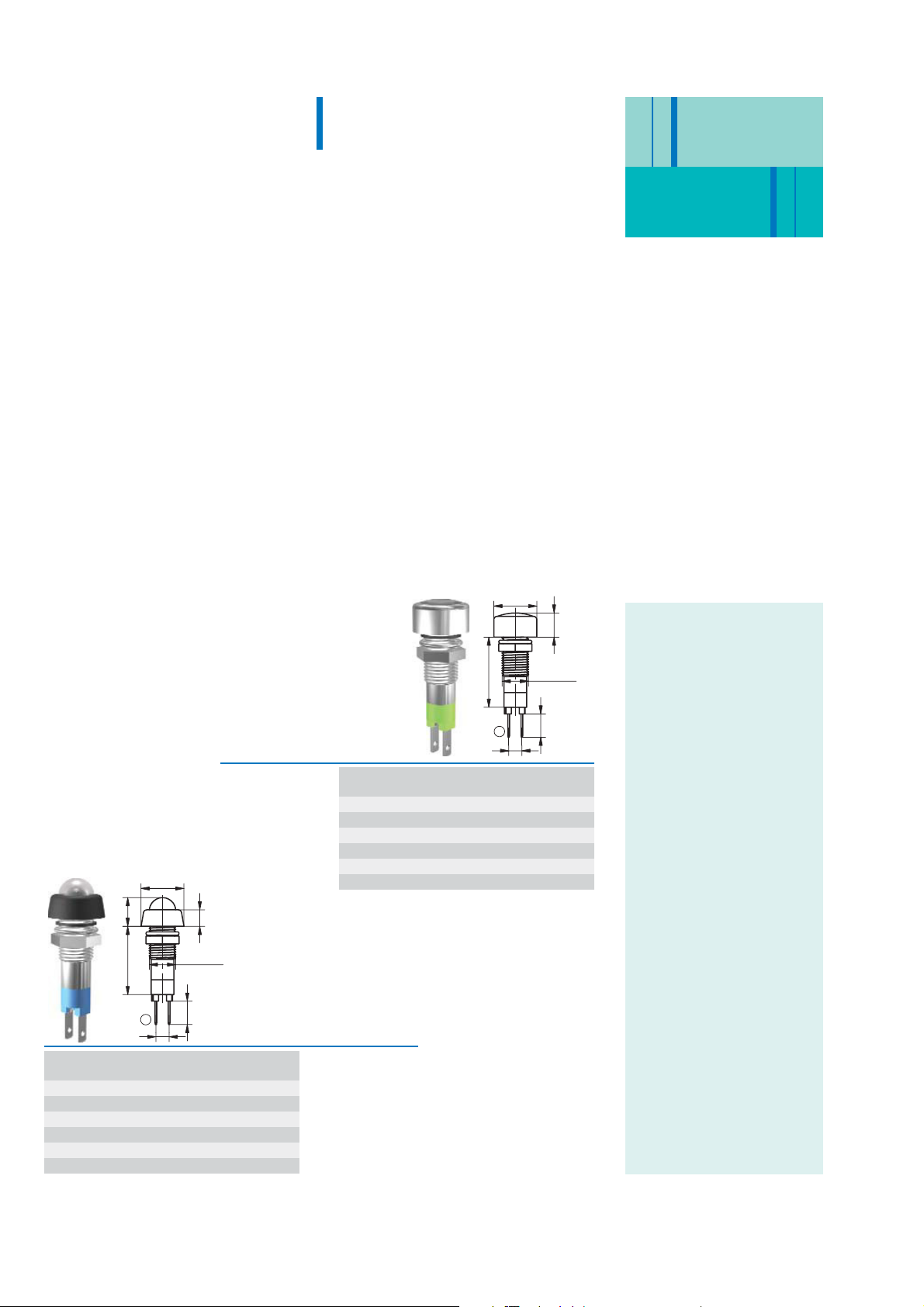

SC-8-Metallleuchte IP67
Flachstecker 2,8x0,5 mm

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse für Spritzwasser
geschützen Einbau. Das benötigte Befestigungs­material mit Außendichtring ist im Lieferumfang ent­halten.

SC-8 Metal Indicator IP67
Tab Terminal 2.8x0.5 mm

LED indicator, mounting-Ø8 mm, with polished chro­mium plated metal housing for screw fastening and
splash-proof mounting. The required mounting mate­rial with seal ring is included in delivery.

20

Gültig für alle Typen Seite 20

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: Flachstecker

2,8x0,5 mm
Gehäuse: Messing verchromt
Isolierteil: PC in Leuchtfarbe

Optische Daten bei 20 mA

SMLD

rot 40 mcd 200 mcd 630 nm
gelb 60 mcd 300 mcd 590 nm
grün 40 mcd 200 mcd 568 nm
blau 75 mcd 375 mcd 470 nm
weiß 75 mcd 375 mcd

Querverweis

- Litzenanschluss und integrierter

Vorwiderstand mit AL-System
siehe S. 35

- AT Adapter-System siehe S. 39

- Steckerhülse KMV 05 siehe S. 49

For all types page 20

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: tab terminal

2.8x0.5 mm

housing: brass chromium

plated
insulating part: PC in light colour

Optical characteristics at 20 mA

SMLD

red 40 mcd 200 mcd 630 nm
yellow 60 mcd 300 mcd 590 nm
green 40 mcd 200 mcd 568 nm
blue 75 mcd 375 mcd 470 nm
white 75 mcd 375 mcd

Cross reference

- stranded wire connection and integra-

ted resistor with AL-System see p. 35

- AT adapter-system see p. 39

- receptacle KMV 05 see p. 49

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMKD 08012 SMKD 08014
gelb|yellow SMKD 08112 SMKD 08114
grün|green SMKD 08212 SMKD 08214
blau|blue SMKD 08412 SMKD 08414
weiß|white SMKD 08612 SMKD 08614
rot-grün|red-green SMKE 08212 SMKE 08214

Glaskuppe

glass dome

Ø13

8

,

7

5

2

0

,

7

4

7

M8 x0,75

-

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMLD 08012 SMLD 08014
gelb|yellow SMLD 08112 SMLD 08114
grün|green SMLD 08212 SMLD 08214
blau|blue SMLD 08412 SMLD 08414
weiß|white SMLD 08612 SMLD 08614
rot-grün|red-green SMLE 08212 SMLE 08214

Optische Linse

optical lens

Ø13

2

1

,

5

M8 x0,75

4

7

6

,

6

-

21

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SMPD 08012 SMPD 08014
gelb|yellow SMPD 08112 SMPD 08114
grün|green SMPD 08212 SMPD 08214
blau|blue SMPD 08412 SMPD 08414
weiß|white SMPD 08612 SMPD 08614
rot-grün|red-green SMPE 08212 SMPE 08214

Glasplatte

glass cover

Ø13

5

2

0

,

7

4

7

M8x0,75

-

Spannung|Voltage

Typ|Type 12-14 V 24-28 V

rot|red SWBU 08012 SWBU 08014
gelb|yellow SWBU 08112 SWBU 08114
grün|green SWBH 08212 SWBH 08214
blau|blue SWBU 08412 SWBU 08414
weiß|white SWBU 08612 SWBU 08614
u-grün|u-green SWBU 08712 SWBU 08714
rot-grün|red-green SWBE 08212 SWBE 08214

Innenreflektor
glanzchrom

inside reflector
chromium plated

Ø10

2

1

2

2

1

,

7

0,5

M8x0,75

Ø6,9

2

-

Gültig für alle Typen Seite 21

Einbau-Öffnung: Ø8+0,2 mm
Befestigung: Schraubbefestigung
(Material im Lieferumfang enthalten)
Anschluss: Flachstecker

2,8x0,5 mm
Gehäuse: Messing verchromt
Isolierteil: PC in Leuchtfarbe

Optische Daten bei 20 mA

SWxx 08 SMxx 08

rot 1300 mcd 40 mcd 630 nm
gelb 700 mcd 60 mcd 590 nm
grün 150 mcd 40 mcd 568 nm
blau 1400 mcd 75 mcd 470 nm
weiß 1300 mcd 75 mcd
u-grün 4700 mcd 525 nm

Querverweis

- Litzenanschluss und integrierter

Vorwiderstand mit AL-System
siehe S. 35

- AT Adapter-System siehe S. 39

- Steckerhülse KMV 05 siehe S. 49

For all types page 21

mounting hole: Ø8+0.2 mm
fixing: screw fastening
(material included in delivery)
connection: tab terminal

2.8x0.5 mm

housing: brass chromium

plated
insulating part: PC in light colour

Optical characteristics at 20 mA

SWxx 08 SMxx 08

red 1300 mcd 40 mcd 630 nm
yellow 700 mcd 60 mcd 590 nm
green 150 mcd 40 mcd 568 nm
blue 1400 mcd 75 mcd 470 nm
white 1300 mcd 75 mcd
u-green 4700 mcd 525 nm

Cross reference

- stranded wire connection and integra-

ted resistor with AL-System see p. 35

- AT adapter-system see p. 39

- receptacle KMV 05 see p. 39

SC-8-Metallleuchte IP67
Flachstecker 2,8x0,5 mm

LED-Leuchte Einbau-Ø8 mm für Schraubbefestigung
im verchromten Metallgehäuse für Spritzwasser
geschützen Einbau. Das benötigte Befestigungs­material mit Außendichtring ist im Lieferumfang ent­halten.

SC-8 Metal Indicator IP67
Tab Terminal 2.8x0.5 mm

LED indicator, mounting-Ø8 mm, with polished chro­mium plated metal housing for screw fastening and
splash-proof mounting. The required mounting mate­rial with seal ring is included in delivery.

ultrahell mit Einweg-Gleichrichtung

ultrabright with half-wave rectification
