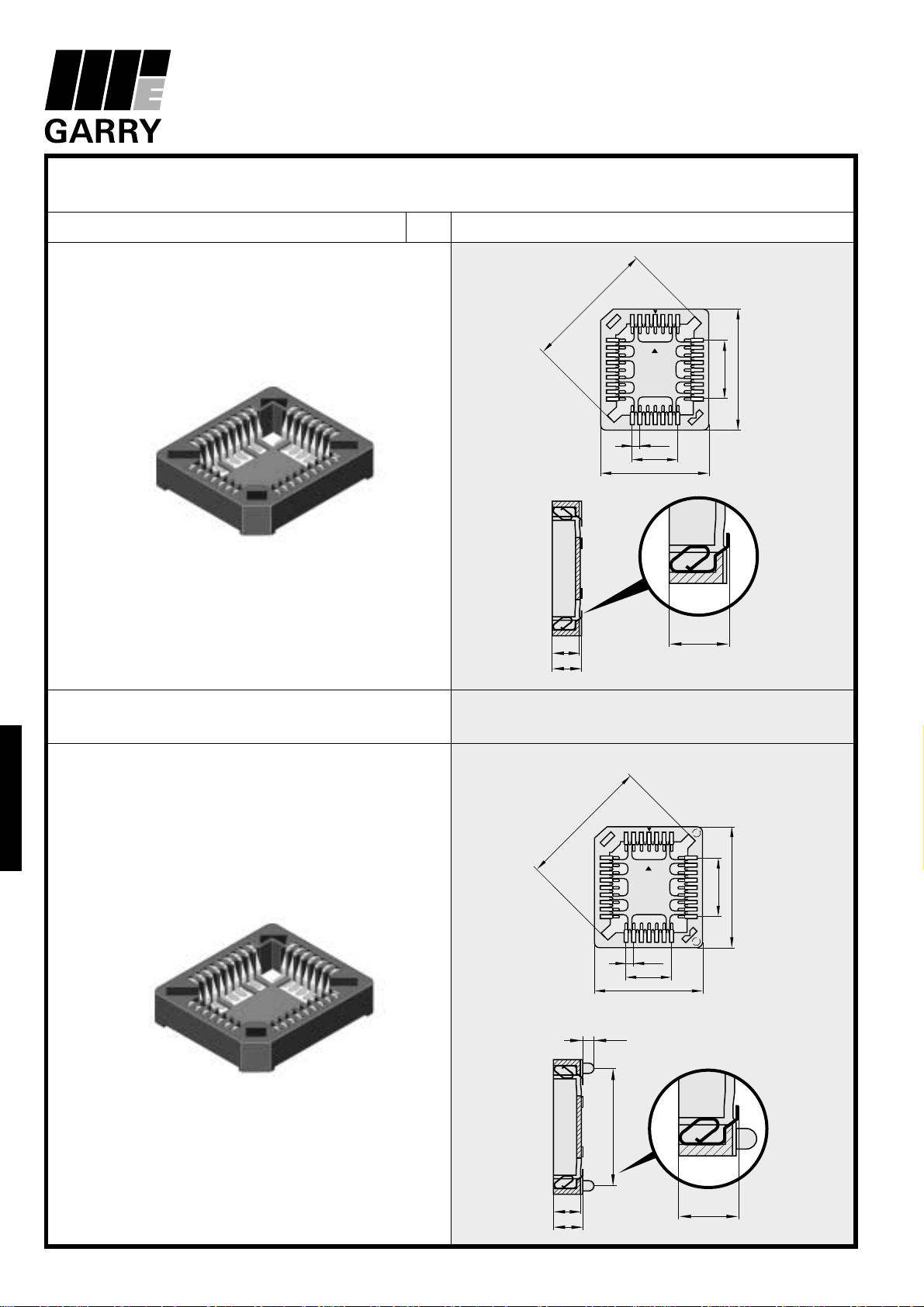

PLCC-SMD FASSUNGEN
3,90
4,40
4,52 ±0,1
F
1,50
3,90
4,40
4,52 ±0,1
B
D
C
A
1,27
E
B
D
C
A
1,27
E
ausgelegt für Gehäuseformen Typ EIA/JEDEC für die Oberflächenmontage

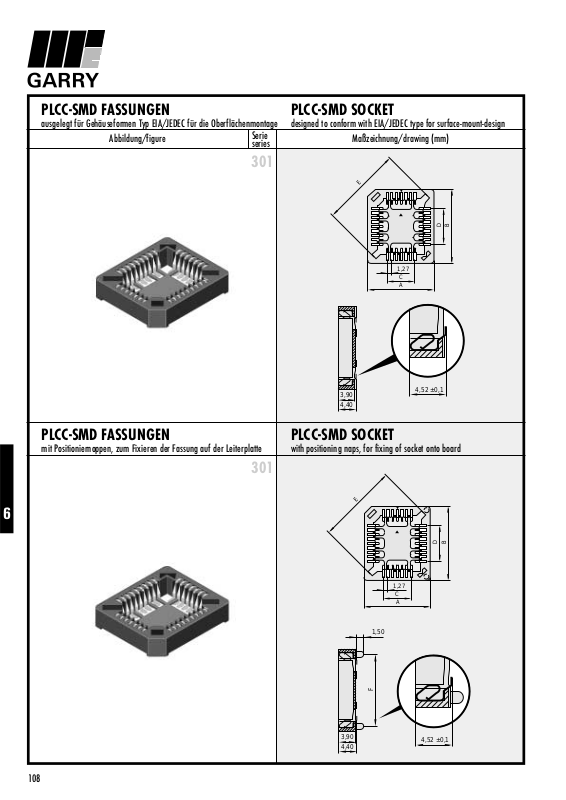

Abbildung/figure Maßzeichnung/drawing (mm)
Serie
series
301
PLCC-SMD SOCKET
designed to conform with EIA/JEDEC type for surface-mount-design
6
6
PLCC-SMD FASSUNGEN
mit Positioniernoppen, zum Fixieren der Fassung auf der Leiterplatte
301
PLCC-SMD SOCKET
with positioning naps, for fixing of socket onto board
108
Page 2
PLCC-SMD FASSUNGEN
ausgelegt für Gehäuseformen Typ EIA/JEDEC designed to conform with EIA/JEDEC type
für die Oberflächenmontage for surface-mount-design
/
PLCC-SMD SOCKET
Pole/poles
A B C D E
20
28
32
44
52
68
84
15,58 15,58 5,08 5,08 17,05
18,12 18,12 7,62 7,62 20,70
18,12 20,66 7,62 10,16 22,65
23,20 23,20 12,70 12,70 27,90
25,74 25,74 15,24 15,24 31,55
30,82 30,82 20,32 20,32 38,75
35,90 35,90 25,40 25,40 45,95
PLCC-SMD FASSUNGEN
mit Positioniernoppen, zum Fixieren der Fassung with positioning naps, for fixing of socket
auf der Leiterplatte onto board
Maße/dimensions (mm)
/
PLCC-SMD SOCKET
Artikelbezeichnung/specification
M-PLCC SMD 20 T-H
M-PLCC SMD 28 T-H
M-PLCC SMD 32 T-H
M-PLCC SMD 44 T-H
M-PLCC SMD 52 T-H
M-PLCC SMD 68 T-H
M-PLCC SMD 84 T-H
VPE
Schiene/
tube
32
27
24
21
19
16
14
VPE
Rolle/
reel
480
400
400
300
300
220
210
Pole/poles
20
28
32
44
52
68
84
Maße/dimensions (mm)
A B C D E F
15,58 15,58 5,08 5,08 17,05 12,70
18,12 18,12 7,62 7,62 20,70 15,24
18,12 20,66 7,62 10,16 22,65 17,78
23,20 23,20 12,70 12,70 27,90 20,32
25,74 25,74 15,24 15,24 31,55 22,86
30,82 30,82 20,32 20,32 38,75 27,94
35,90 35,90 25,40 25,40 45,95 33,02
Artikelbezeichnung/specification
M-PLCC SMD 20 T-H pos
M-PLCC SMD 28 T-H pos
M-PLCC SMD 32 T-H pos
M-PLCC SMD 44 T-H pos
M-PLCC SMD 52 T-H pos
M-PLCC SMD 68 T-H pos
M-PLCC SMD 84 T-H pos
VPE
Schiene/
tube
32
27
24
21
19
16
14
VPE
Rolle/
reel
480
400
400
300
300
265
210
6
6
109
