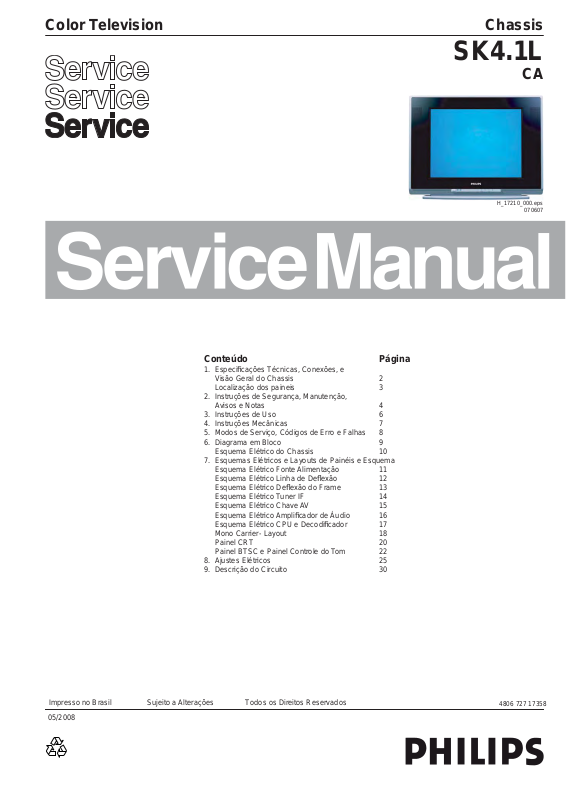

Page 1
sissahCnoisiveleTroloC
SK4.1L
CA
H_17210_000.eps
070607
Conteúdo Página
1. Especifi cações Técnicas, Conexões, e
Visão Geral do Chassis 2
Localização dos paineis 3
2. Instruções de Segurança, Manutenção,
Avisos e Notas 4
3. Instruções de Uso 6
4. Instruções Mecânicas 7
5. Modos de Serviço, Códigos de Erro e Falhas 8

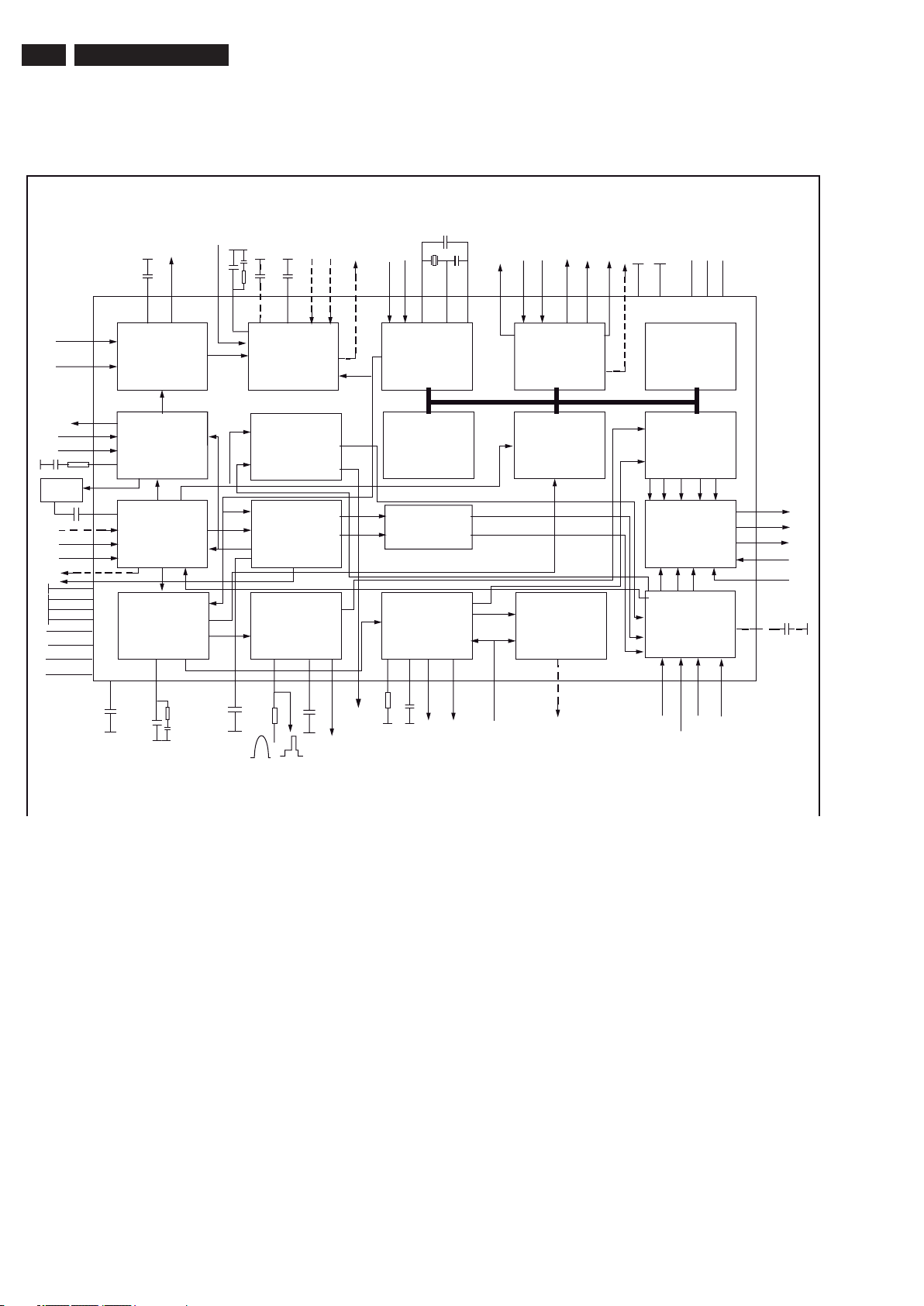

6. Diagrama em Bloco 9
Esquema Elétrico do Chassis 10
7. Esquemas Elétricos e Layouts de Painéis e Esquema
Esquema Elétrico Fonte Alimentação 11
Esquema Elétrico Linha de Defl exão 12
Esquema Elétrico Defl exão do Frame 13
Esquema Elétrico Tuner IF 14
Esquema Elétrico Chave AV 15
Esquema Elétrico Amplifi cador de Áudio 16

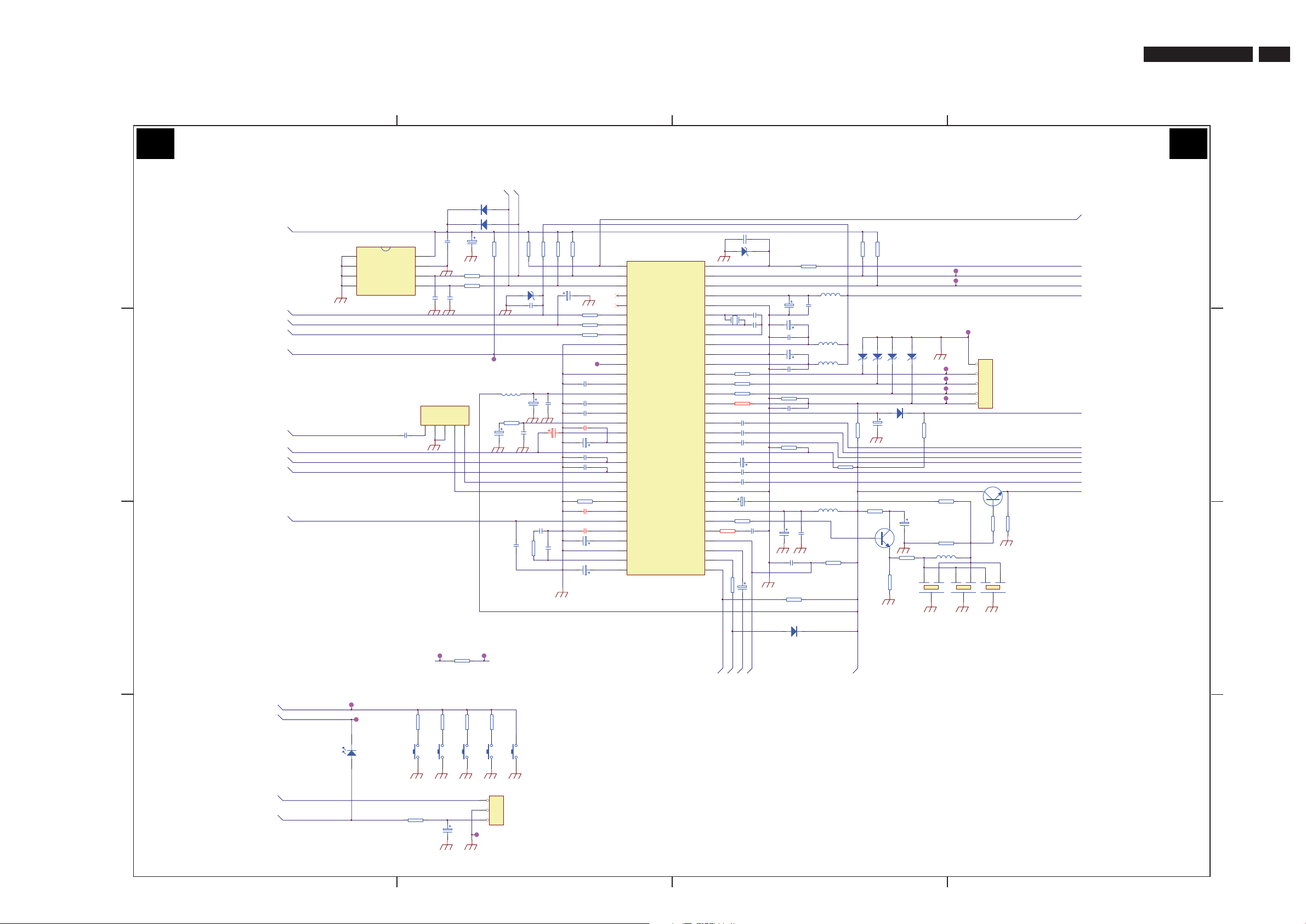

Esquema Elétrico CPU e Decodifi cador 17
Mono Carrier- Layout 18

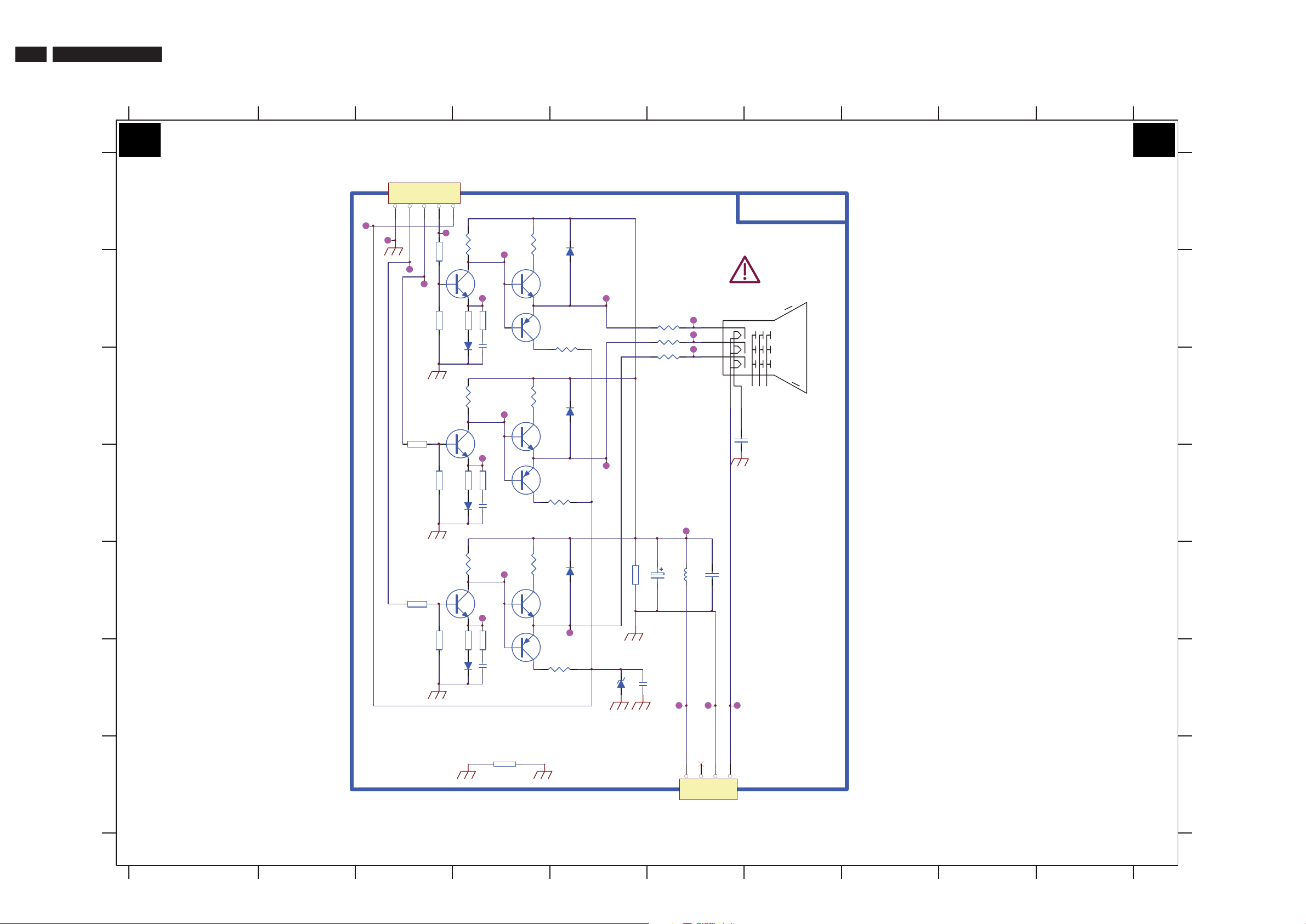

Painel CRT 20

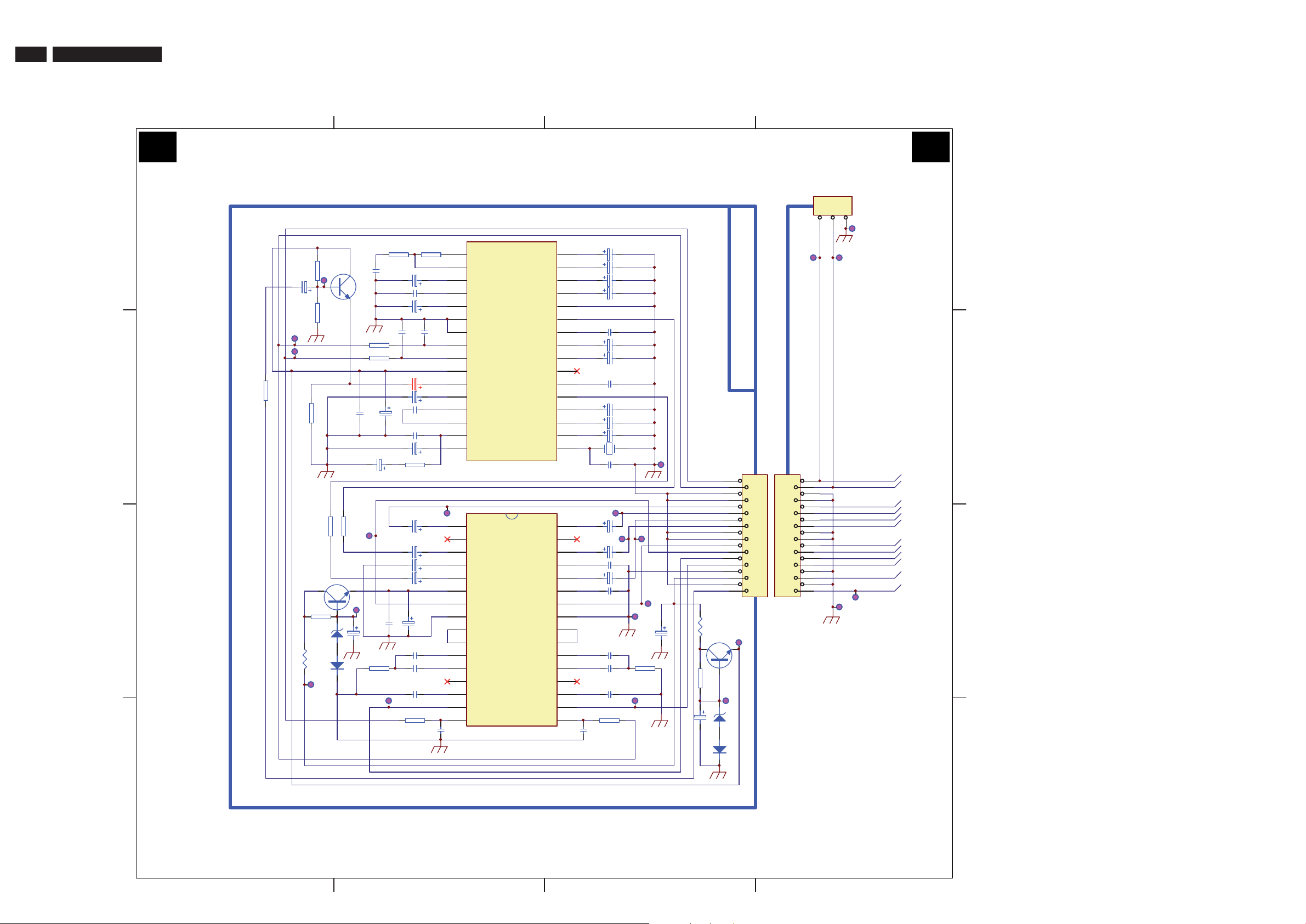

Painel BTSC e Painel Controle do Tom 22
8. Ajustes Elétricos 25
9. Descrição do Circuito 30
Impresso no Brasil Sujeito a Alterações Todos os Direitos Reservados
05/2008
x4806 727 17358
Page 2
2 SK4_1L
1 Especifi cações Técnicas, Conexões e Visão Geral do Chassis
Índice deste capítulo:
1.1 Especificações Técnicas
1.2 Conexões
1.3 Chassis (Mecânica)
Nota: Os dados abaixo podem variar ligeiramente da situação atual,
devido as diferenças nos aparelhos.
1.1 Especificação Técnica
1.1.1 Visão
TRC:Tipo de display
: 21” (55 cm), 4:3
Sistema de cor do TV : NTSC, PAL M/N
Video playback : NTSC, PAL (todas
Presets/canais : 181 canais
1.1.2 Áudio
Sistema de àudio : FM-stereo, SAP
Energia máxima (W
):2× 3
RMS
1.1.3 Diversos
LLP:Sistema de sintonia
as versões)
: PAL 50
FHV:Sintonia das faixas
: UHF
1.2 Conexão
Nota: As seguintes abreviações de cores são usadas para os conectores:
(ac. por DIN/IEC 757): Bk= Preto, Bu= Azul, Gn= Verde, Gy=
Cinza, Rd= Vermelho, Wh= Branco e Ye= Amarelo.
1.2.1 Conexões Frontais
I_17890_001.eps
/ 75 ohm
/ 10 kohm
RMS
/ 10 kohm
RMS
260308
3:4,)mc73(”41:Tamanho da tela
Figura 1-1 Conexões Frontais
Mini Jack: Audio Head phone - Saída
Bk - Head phone 32 - 600 ohm / 10 mW
Cinch: Video CVBS - Entrada, Audio - Entrada
Ye -Video CVBS 1 V
Wh - Audio L 0.5 V
PP
Rd -Audio R 0.5 V
1.2.2 Conexões Traseiras
Alimentação:
- Tensão de rede (V
) : 90 - 260
AC
- Frequência de rede (Hz) : 50 / 60
Condições do ambiente:
- Relação temperatura (°C) :-5 to +45
- Umidade máxima : 90% R.H.
Consumo de energia
- Operação normal (W) : ≈ 38 (14")
: ≈ 72 (21")
1<:)W(yb-dnatS-
Dimensões (L × A × P mm) : 450 × 348 × 375 (14")
: 594 × 462 × 486 (21")
)"41(9:)gk(Peso
: 21.5 (21")
Figura 1-2 Conexões Traseiras
Entrada - antena
- -F-connector Coax, 75 ohm
Monitor Cinch: Video CVBS - Saída, Audio - Saída
Ye -Video CVBS 1 V
Wh - Audio L 0.5 V
Rd -Audio R 0.5 V
/ 75 ohm
PP
RMS
RMS
/10 kohm
/ 10 kohm
AV1 Cinch: Video YPbPr - Entrada (21" apenas)
Gn -Video Y 1 V
Bu -Video Pb 0.7 VPP / 75 ohm
Rd - Video Pr 0.7 V
/ 75 ohm
PP
PP
/ 75 ohm
AV1 Cinch: Video CVBS - Entrada, Audio - Entrada
Ye -Video CVBS 1 V
Wh - Audio L 0.5 V
Rd - Audio R 0.5 V
/ 75 ohm
PP
RMS
RMS
/ 10 kohm
/ 10 kohm
Page 3
1.3 Chassis (Mecânica)
SK4_1L
3
PAINEL
CHASSIS
PRINCIPAL
Figura 1-3 Localização dos Paineis
B
A1
ALIMENTAÇÃO
A2
A3
A4
A5
A6
A7
K
PAINEL CRT
FONTE DE
LINHA DE DEFLEXÃO
DEFLEXÃO DO
CHASSIS
TUNER
CHAVE AV
AMPLIFICADOR DE
ÁUDIO
CPU E DECODIFICADOR
BTSC E PAINEL CONTROLE
DO TOM
I_17890_003.eps
110408
Page 4
4 SK4_1L
2. Instruções de Segurança e de Manutenção, Avisos, e Notas
Índice deste capitulo:
2.1 Instruções de segurança
2.2 Manutenção
visos
2.3 A
2.4 Notas
2.1 Instruções de segurança
Normas de Segurança requeridas durante um reparo:
• O conjunto deve ser conectado a energia AC via transformador
de isolação.
• Componentes de Segurança, indicados pelo símbolo "
deverão ser repostos por componentes idênticos aos originais.
Qualquer outro componente de substituição (outro que não
seja original) pode aumentar o risco de incêndio ou de choque
elétrico.
• Use óculos de proteção quando trocar o CRT.
Instruções de Segurança requerem que depois de um reparo,
o conjunto deve voltar a sua condição original. Atenção aos
seguintes pontos:
• Instrução geral de manutenção: como uma precaução severa,
advertimos a re-soldar as conexões do fl uxo corrente de defl e-
xão horizontal. Em particular isto é válido para o:
1 Os pinos do transformador de saída line (LOT).
2 Capacitores Fly-back.
3 Capacitores S-correction
4 Transistor de saída line
5 Pinos do conector com fi os para bobinas de defl exão.
6 Outros componentes do fl uxo corrente de defl exão.
Nota: Esta re-soldagem é feita para previnir as conexões ruins
devido a fadiga do metal em conexões soldadas e é apenas
necessária para aparelhos de televisão com mais de dois anos
de uso.
• Distribua os fi os e o cabo EHT corretamente e fi xe-os com as
braçadeiras do cabo.
• Cheque a isolação da ligação da rede para danos externos.
• Cheque a proteção da fi ação do cabo da rede para função
apropriada, prevenindo-o de tocar o CRT, componentes
quentes ou dissipadores de calor.
• Cheque as resistências elétricas DC entre o plug da rede e
o lado secundário (somente para aparelhos que tem uma
alimentação isolada da rede).
1. Desligue o cabo AC e conecte um fi o entre dois pinos do plug.
2. Ligue o interruptor principal (com o cabo AC desconectado!).
3. Meça o valor da resistência entre os pinos do plug e a blin-
dagem do tuner na conexão de antena do aparelho. A leitura
deverá estar entre 4.5 Mohm e 12 Mohm.
4. Desligue o interruptor e remova o fi o entre os dois pinos do
plug AC.
• Cheque defeitos do gabinete, prevenindo que o cliente toque
qualquer peça interna.
2.2 Manutenção
Recomendamos uma inspeção de manutenção cuidadosa pelo
pessoal de serviço de qualidade. O intervalo depende das
condições de uso.
• Quando o usuário usar o aparelho acima das circunstâncias
normais, por exempo na sala, o intervalo recomendado é de
três à cinco anos.
• Quando o usuário usar o aparelho em um ambiente com muita
poeira, graxa ou níveis de umidade, por exemplo na cozinha, o
intervalor recomendado é de um ano.
• A inspeção de manutenção inclui as seguintes ações:
1 Desempenho das “instruções geral de manutenção” notada
acima.
2 Limpeza da alimentação e circuito de defl exão no chassis.
3 Limpeza do tubo de imagem e da garganta do tubo.
2.3 Avisos
• Para previnir danos ao ICs ou transistores, evite todos os
fl ashs de alta tensão. Para previnir danos no tubo de imagem,
use o método mostrado na fi gura “Descarga do tubo de
imagem”. Use uma tensão alta na ponta de prova e um
multímetro (posição Vdc). Descarregue até mostrar 0V (após
aprox. 30seg.).
V
E_06532_007.eps
250304
Figura 2-1 Descarga do Tubo de Imagem
• Todos os CIs e outros semicondutores são suscetíveis
à descarga eletrostática (ESD). Falta de cuidado
no manuseio durante reparo pode reduzir drasticamente
a vida do com ponente. Quando reparando, certifi que-se
que você está conectado com o mesmo potencial de terra do
aparelho por uma pulseira com resistência. Mantenha os
componentes e ferramentas também neste potencial.
• Cuidado durante medições na parte de alta tensão.
• Nunca troque módulos ou outros componentes enquanto a
unidade está ligada.
• Para ajustar o aparelho, use ferramentas de plástico em vez
das de metal. Assim, prevenimos quaisquer curtos e o perigo
de um circuito tornar-se instável.
2.4 Notas
2.4.1 Geral
• Meça as tensões e formas de onda considerando o chassis (=
tuner) terra (-), ou terra quente (.), dependendo da área do
circuito a ser testado. As tensões e formas de onda mostradas
nos diagramas são indicativas. Meça-as no Modo Default de
Serviço-SDM (ver capítulo 5) com sinal da barra de cor e som
estéreo (L: 3 kHz, R: 1 kHz a menos que declarado de outro
modo) e portadora de fi gura em 475.25 MHz (PAL) ou 61.25
MHz (NTSC, canal 3).
• Onde necessário, meça a forma de onda e as tensões com
()) e sem (*) sinal aéreo. Meça a voltagem na seção de
alimentação em ambas operações: normal (
,) e standby (+).
Esses valores são indicados por símbolos apropriados.
Os semicondutores indicados no diagrama do circuito e nas
•
listas de partes e peças são completamente permutáveis com
os semicondutores na unidade, independente da indicação de
tipo neles.
• Produtos fabricados sob licença a dos Laboratórios Dolby
“Dolby”, “pro-logic” e “o símbolo duplo-D”, são marcas registradas dos Laboratórios Dolby.
2.4.2 Notas sobre esquemas.
• Todos os valores dos resistores estão em ohms e o multiplicador do valor é usado frequentemente para indicar a posição do
Page 5
SK4_1L
5
ponto decimal (por exemplo, 2K2 indica o 2.2 kohm).
•
Os valores dos resistores sem nenhum multiplicador podem
ser indicados com um “E” ou um “R” (por exemplo, 220E ou
220R indicam 220 ohms).
• Todos os valores de capacitores são dados em microfarads
(μ = x10
(p = x10
-6
), em nanofarads (n = x10-9) ou em picofarads
-12
).
• Os valores dos capacitores podem também usar o multiplicador do valor como a indicação do ponto decimal (por exemplo
2p2 indica 2.2 pF).
• Um “asterisco” (*) indica que o uso componente varia. Consulte as tabelas de diversidade para os valores corretos.
• Os valores de componentes corretos são listados na lista de
peças elétricas de reposição. Conseqüentemente, verifi que
sempre esta lista quando há uma dúvida.
2.4.3 Solda sem Chumbo
Para lidar com a tecnologia solda sem chumbo, algumas
regras têm que ser respeitadas pela ofi cina durante um reparo:
• Use somente a solda lead-free Philips SAC305 com o código
de ordem 0622 149 00106. Se a pasta de solda lead-free for
requerida, contate por favor o fabricante de seu equipamento
de solda. Geralmente, o uso da pasta de solda em ofi cinas
deve ser evitado porque a pasta não é fácil de armazenar e de
lidar.
• Use somente as ferramentas adequadas para a aplicação da
solda lead-free. A ferramenta de solda deve:
- Alcançar pelo menos 400º C na ponta da solda.
- Estabilizar o ajuste de temperatura da ponta da solda.
- Trocar a ponta da solda para diferentes aplicações.
• Ajuste sua ferramenta da solda para uma temperatura em
torno de 360 - 380 ºC na junção da solda. O tempo de aquecimento de junção da solda não deve exceder 4 segundos. Evite
temperaturas acima de 400º C, ou então isso irá aumentar
drasticamente e o fl uxo líquido será destruído. Para evitar isso,
desligue o equipamento quando parar de usá-lo ou diminua o
aquecimento.
• A mistura de latas/ partes de solda Lead-free com latas/ partes
de solda com chumbo é possível mas a PHILIPS recomenda
para evitar ao máximo o regime misto. Se não der para evitar,
limpe cuidadosamente a junção da solda de uma antiga lata
para re-soldar uma nova.
• Use somente as peças de reposição originais listadas neste
manual. Materiais padrão não listados (produtos) devem ser
comprados em companhias externas.
A ....Z podem ser usados, no total : 9 mais 26= 35 diferentes
B.O.M.s podem ser indicados pelo terceiro dígito do número
serial.
Identifi cação: A linha inferior da placa dá um número serial de
14 dígitos. Os dígitos 1 e 2 referem-se ao centro da produção
(ex. AG é Bruges), o dígito 3 refere-se ao código B.O.M., o
dígito 4 ao código de troca da versão do service, os dígitos 5 e
6 referem-se ao ano de produção e os dígitos 7 e 8 a semana
produzida (ex. abaixo é de 2006 semana 17). Os 6 últimos
dígitos contém o número serial.
MODEL :
PROD.NO:
32PF9968/10
AG 1A0617 000001
MADE IN BELGIUM
220-240V 50/60Hz
~
VHF+S+H+UHF
BJ3.0E LA
S
E_06532_024.eps
Figura 2-2 Número serial (exemplo)
2.4.5. Manutenção Painel (BLR) ou Manutenção Componente (CLR)
Se o painel esta defeituoso, consulte o procedimento na assis-
tência técnica para decidir se o painel deve ser trocado ou se
existe manutenção nos componentes.
Se o procedimento for a troca do painel completamente, não
solde o painel defeituoso. Pois não será devolvido para o
O.E.M para troca!
2.4.6 Precauções práticas de serviço
• Evite a exposição a choques elétricos. Enquanto em algumas
fontes se espera ter um impacto perigoso, outras de potencial
elevado não são levadas em consideração e podem causar
reações inesperadas.
• Respeite as tensões. Enquanto algumas podem não ser
perigosas, elas podem causar reações inesperadas. Antes
de manusear um TV ligado, é melhor testar a isolação de alta
tensão. É fácil de fazer e é uma boa precaução de serviço.
128W
260308
2.4.4 Identifi cação BOM alternativa
Em setembro de 2003, a Philips CE introduziu uma mudança
no número serial (ou número do produto). O terceiro dígito
(ex: AG2B0335000001) indica o número do BOM alternativo
(Nota dos Materiais usados para produção do modelo específi co do aparelho de TV). É possível que o mesmo modelo
marcado foi produzido como por exemplo dois tipos diferentes
de displays, vindo de dois diferentes O.E.M.s. Com o terceiro
dígito do número serial, a assistência técnica poderá conferir
se existe mais de um tipo de B.O.M. usado na produção para
funcionamento do aparelho. Poderá então consultar o site At
Your Service Web, para verifi car o número da versão do tipo
comercial do TV (ex.: 28PW9515/12), aparecerá uma tela que
dará informações sobre o número do alternativo B.O.M. usado.
Se o terceiro dígito do número serial conter o número 1 (ex.:
AG1B0335000001), então existe apenas uma versão B.O.M.
do aparelho no mercado. Se o terceiro dígito do número serial
conter o número 2 (ex.: AG2B0335000001), então existem
dois diferentes B.O.M.s., informação sobre isto é importante
para ordenar corretamente partes desocupadas!
Para o terceiro dígito, os números de 1 ....9 e os caracteres
Page 6
4. Instruções Mecânicas
SK4_1L
7
Índice deste capítulo:
4.1 Desmontagem
4.2 Remontagem
Nota: As figuras abaixo podem variar ligeiramente da
situação atual, devido as diferenças nos aparelhos.
4.1 Desmontagem
Siga as instruções de desmontagem como descrito.
4.1.1 Remoção da Tampa Traseira
Atenção: desconecte o cabo de força antes de remover a
tampa traseira.
1. Remova todos os parafusos fixados na tampa traseira.
2. Puxe a tampa traseira para removê-la.
4.2 Remontagem
Para remontar o aparelho inteiro, faça todo o processo na
ordem inversa.
Certifique-se que a tampa traseira esteja montada:
• O cabo de força esteja posicionado corretamente nos
suportes (certifique-se de recolocar na posição correta
e que estejam funcionando corretamente!).
• Todos os fios/cabos estão nas posições originais.
Figura 4-1 Remoção da Tampa Traseira
I_17890_026.eps
110408
Page 7
8 SK4_1L
5. Modos de serviço, códigos de erros e localização de falhas
Índice deste capítulo:
Pontos de teste
1.
2. Modos de Serviço
3. Códigos de Erro
4. Encontrando Falhas
5.1 Pontos de Teste
Veja capítulo ¨”Diagrama em Bloco, Layout e Formas de
Onda”.
Realize as medições sob as seguintes condições:
• Aparelho no Modo Serviço Padrão
• Entrada de vídeo: sinal de barras colorido.
• Entrada de áudio: 3 KHz no canal esquerdo e 1 kHz no direito.
5.2 Modos de Serviço
Este chassis não contém um Modo de Serviço específi co. Os
Serviços e Ajuste do aparelho podem ser feitos via Modo de
Fábrica pela Assistência Técnica, veja mais detalhes neste
manual.
5.3 Códigos de Erro
Não Aplicado.
5.4.6 Sem Imagem ou Colorido Incorreto
• Cheque o circuito de IC201 até RGB.
• Cheque a soldagem do IC e dano físico do circuito rele-
vante ou cheque capacitores defeituosos.
5.4.7 Imagem com Linha Branca Horizontal e Áudio
Cheque tensão da alimentação do IC351 vertical e circuito
relevante, e verifi que o sinal de sincronismo vertical do IC201.
5.4.8 Mau Funcionamento do Controle Remto
Cheque tensão no pino 64 do IC102. O valor normal deve ser
5.15V. Se estiver correto cheque as conexões de soldagem do
painel de controle frontal. Se não poder ser resolvido, cheque
o controle remoto, o cristal ou diodo de transmissão do controle remoto estão em boas condições.
5.4.9 Sem Áudio
Cheque alimentação do áudio IC (IC401) e circuito relevante.
Verifi que o painel BTSC, a alimentação do IC801 e sinal de
saída dos pinos 21 e 27 deste IC. Não exclua o IC801 e/ou
IC401 podem estar defeituosos. Se necessário troque os altofalantes.
5.4 Encontrando Falhas
5.4.1 Falhas para Ligar
Verifi que se a alimentação esta funcionando apropriadamente
e se os valores de tensão estão normais. Se estão corretos,
verifi que se o transistor de linha e o transformador estão fun-
cionando bem ou cheque outros defeitos.
5.4.2 Defeito de Transistor de Defl exão Horizontal: Sem
Imagem, sem Áudio.
Para encontra falhas em um transistor de defl exão horizontal
defeituoso verifi que os seguintes itens:
• Analisar tensão.
• Corrente queimada.
• Frequência horizontal muito baixa.
• Direção de horizontal inefi ciente.
5.4.3 Interferência na Imagem
• Verifi que se o sinal da linha é bom.
• Troque Tuner se necessário.
5.4.4 Não encontra nenhum programa no TV
Verifi que método: Cheque o circuito fechado do tuner até o IC
codifi cador de imagem para detectar se existe componentes
defeituosos. Ou cheque se a resistência do R201, R202, C204
e R204 tem aumentado podendo causar o problema.
5.4.10 Qualidade Ruim de Áudio
Cheque o sistema de áudio após pesquisar o canal que deve
ser NTSC ou AUTO. Se o problema persistir, verifi que o
circuito do painel se chassis bom ou não.
5.4.5 Nenhuma Imagem Boa ou Imagem Dupla
Verifi que o sinal do IF até Q201 e circuito relevante. Neste
caso o problema pode ser Q201 e/ou SAW 101.
Page 8
DIAGRAMA EM BLOCO -CANAIS
A1
A2
A3
B
D
G
K
A6
A7
A5
A8
9SK4_1L
1
ANTENNA
D
SCART 1
V in
2
Y
UV
AUDIO
REAR AV FRONT AV S-VHS
RLV
V
LR
YC
AV OUT
VLR
6543
D
A7
V
LR
RGB
FS TUNER
C
IF
AV2 SW
IF AMP SAW101
AV1 SW
AV3 SW
4
62
63
AV in
IF
C in
CVBS OUT
SCL
SDA
FM
MTS/A2/NICAM
15
2
5
14
1
12
10
9
411
A5
3
SCL
L
R
SDA
13

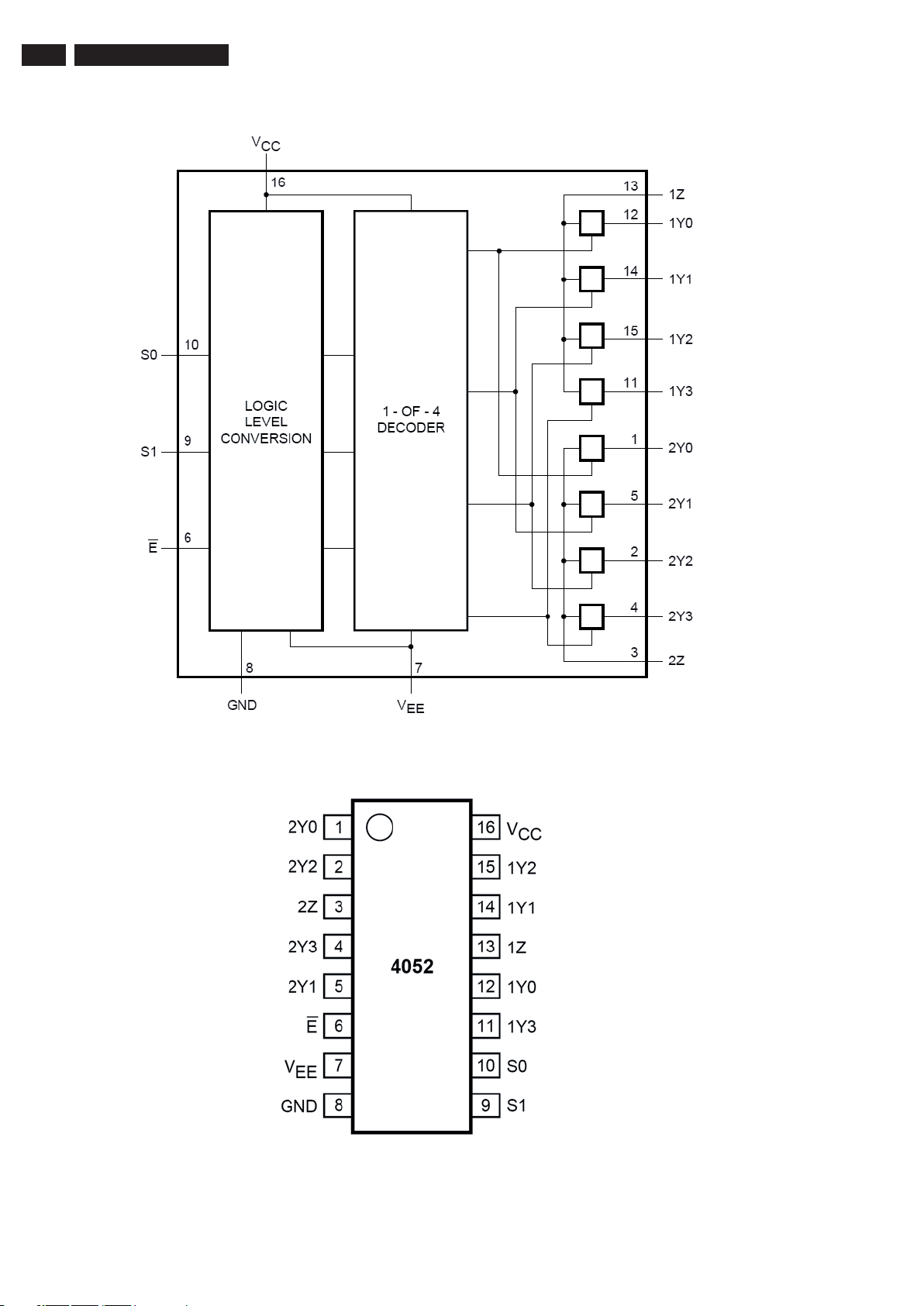

AV-SW 4052
A6
TONE CONTROL
L
R
AMP-TDA9841/9842/9843
SPL
SPR
C
PHILIPS UOC2
A4
KEY CONTROL
SCL
SDA
PWM CONTROL AUDIO VOL
MUTE
AUDIO OUT
SCART ID
TDA93XX/N3
6KEY
7
10
I/O
44
5
R
G
B
IK
R OUT
G OUT
B OUT
21" CRT
CRT BOARD
A8
B
B
V--DY
SCL
POWER
+110V FOR B+
SDA
+43V
SW
90V-260V
A
CQ0765
A1
+8V FOR UOC
+12V FOR MAIN
+20V FOR AMP
24C08
DEG COIL
A3
V AMP TDA4863AJ
-12V+12V
3DD5023
H DRIVE
A2
H--DY
64321 5
I_17890_027.eps
110408
A
Page 9
10 SK4_1L
ESQUEMA ELÉTRICO -CHASSIS
I_17890_025.eps
100408
Page 10
MONO CARRIER: FONTE DE ALIMENTAÇÃO
11SK4_1L
321
A1 A1
POWER SUPPLY
4
D
D602 14148
RL601
DC12V
1nF AC250V
C
RT601
18
T61 6
CN601
CN2
B
CN602
Test
T61 7
Test
RST601
220
GST601
T61 4
Test
2
1
Test
T61 5
AC90-270V
C618
0.1uF AC250V
0.1uF AC250V
C617
Test
SW601
Test
T61 8
VDR601
T61 9
T3.1 5A
C603
R613
2.2M 1/2W
F601
T60 2
T60 3
250V
R604
220
C604
1nF AC250V
C605
4.7nF 1KV
D603
BA158
D604
BA158
C607 4 .7nF 1KV
C619
0.1uF
100V
1
D
IC6 0 1
STR-W6553
R612
33K
3
S/GND
D605
BA158
D606
BA158
C60 8 4.7n F 1KV
R614
220K
2W
4
5
VCC
ADJ/SS
6
C606
4.7nF 1KV
C620
680pF
2KV
R615
6.8K
R605
220
C612
470pF 500V
7
FB
BD
C621
0.01uF
50V
ATTN. LIVE PARTS
R616
2.2K
R607
4.7 5W
T62 1
ZD602
18V
Q60 6
C2120
R629
1K
R624
10K
T612
Test
C631
2200uF
D612
14148
T624
C615
10uF 16V
T61 3
Test
C616
1000uF 25V
R606
T625
T62 6
Test
IC60 3
7808
IN
R632
10K
T62 7
Test
R633
33 2W
220 1W
Q602
C1815
GND
OUT
T628
Test
R634
560
C636
R625
10K
C633
470uF 16V
100uF 16V
Test
R631
10K
Q60 7
C1815
Test
R601
10K
D601
14148
R630
2.2 2W
C632
0.1uF
Q608
C2120
ZD604
5V1
C601
0.01uF 50V
C635
0.01uF 50V
Test
T63 0
Test
T62 9
Test
T63 1
Test
T63 2
C634
470uF 16V
Test
T63 3
Test
T63 4
STAND BY
L:STANDBY
H:WORKING
Q601
C1815
T611
L60 3
100uH
R603
22 1W
R628
820
ZD601
3V9
D608
BA158
R602
75
Test
T623
Test
Q604
C1815
C614
47uF 16V
Q60 5
C1013
D615
14148
C630
47uF
160V
C602
47uF 16V
FB601
R618
22
T60 1
1
2
3
5
6
7
TRANSFOR MER
4
OPTOISO1
R619
C623 0.0022uF
IC6 0 2
1
23
8.2M 1W
AC250 V
Test
T62 0
C609
220uF
450V
Test
D609
BA158
C622
10uF
50V
R608
<18V>
13
0.22 1W
14
R609
<12V>
12
0.22 1W
11
R610
<45V>
10
0.22 1W
9
<110V>
8
R617
2.2K
Q60 3
TL431
R620
4.3K
D607 BA158
C610
470pF 500V
C613 470pF 500V
D610 BA158
C625 220pF 2KV
D613 RU4A
D614 RU4A
R621
680
R622
100
C624
0.1uF 100V
VR601
1K
D611 BA158
R623
10K
FB602
C611
470pF 500V
C626
470uF
50V
R626
220K
T622
ZD603
3.6V
C627
2200uF
16V
C629
1000uF
16V
C628
100uF
160V
Test
R611
33K
R627
0.51 1W
+18V
+5V
+45V
+12V
+110V
C635
+3.3V
+8V
D
C
0.01uF 50V
B
A
I_17890_011.eps
1 2 3 4
A
100408
Page 11
12 SK4_1L
MONO CARRIER: LINHA DE DEFLEXÃO
321
A2 A2
D
C
LINE DEFLECTION
+13V-V
-1 3V-V
AFC
T31 3
Test
T31 4
Test
ZD3 01
8V2
C301
0.01uF
50V
C302
0.01uF
50V
C315
1000uF
25V
C316
1000uF
25V
C323
220pF 2KV
R315
C317
D30 3
BA158
D30 4
BA158
C318
R317
3.3K 2W
470 pF 50 0V
R309
0.33 2W
R310
0.33 2W
470 pF 50 0V
0
-1 4 0 V
+13V
-1 3 V
GND
HEATER
AFC
ABL
EHT
T30 1
9
3
4
5
5
6
7
11
EHT
FOCUS
4
D
C
B+
B+
T31 7
Test
T31 9
C327
4.7u F 50V
C322
C326
1nF 50V
Test
Q30 2
NPN
0.01uF 50V
R314
4 7K 1/ 4W
ZD3 02
8V2
L30 1
?
Test
R301
R313
T30 2
Q30 1
C2482
100
C321
1nF
500V
C320
560pF
500V
RES4
T31 8
Test
R304
22 1W
R306
5.6K
+45V
B
H-OUT
EW
R311
270 1W
R312
220
C304
2.2uF 50V
T31 5
Test
T316
R308
?
C306
47uF
250V
C307
CAP1
D30 5 B A1 58
C319
4 70 pF 50 0V
C308
CAP1
R316
1.5 2W
Q30 3
F630
C309
CAP1
C310
CAP1
D30 7
RU4B
L302
?
R318
0.68 1W
D308
BY228
C324
27nF
630V
C312
CAP1
C311
CAP1
L304
?
D306
R319
C313
2
+185V
10
H-OUT
1 8
FLY-3P62
R307
? 2W
R305
R303
330
180
R302
27K
ZD3 03
18V
BA158
CAP1
15K 1W
C325
4 .7u F 250V
J3 01 RF
J3 02 Ultra sl im
D301 14148
680pF 2KV
C314
L30 3
?
R320
470K
R321
1K 2W
ABL
0.1u F 50V
R322
1K
1/4W
0.1u F 63V
D302
14148
SCREEN
C305
C303
Test
Test
T32 0
T32 1
Test
Test
Test
T322
T323
T324
B
CN302
1
2
3
4
CON4
CN301
1
2
H
DEF
A
I_17890_012.eps
1 2 34
A
100408
Page 12
MONO CARRIER: DEFLEXÃO DO FRAME
13SK4_1L
321
A3 A3
D
FRAME DEFLECTION
IC 35 1
TDA48 63
CN351
CN2
4
V DEF
C
+13V-V
-1 3V-V
R358
D35 1
BA158
220 2W
VP1
1
C352
220uF
50V
GND
VP2
VP3
4
3
2
VOUT
5
6
INN
INP
R353
7
1.8K
T31 1
C353
0.1uF
R360
5.6
Test
R355330 2W
Test
R3560.82 2W
T31 2
R357
? 2W
R361
?
D
C
B
A
VDRB
VDRA
C351
0.1uF 63V
1 2 43
R359
5.6
R351 4.7K
R352 4.7K
R3541.8K
63V
I_17890_013.eps
100408
B
A
Page 13
14 SK4_1L

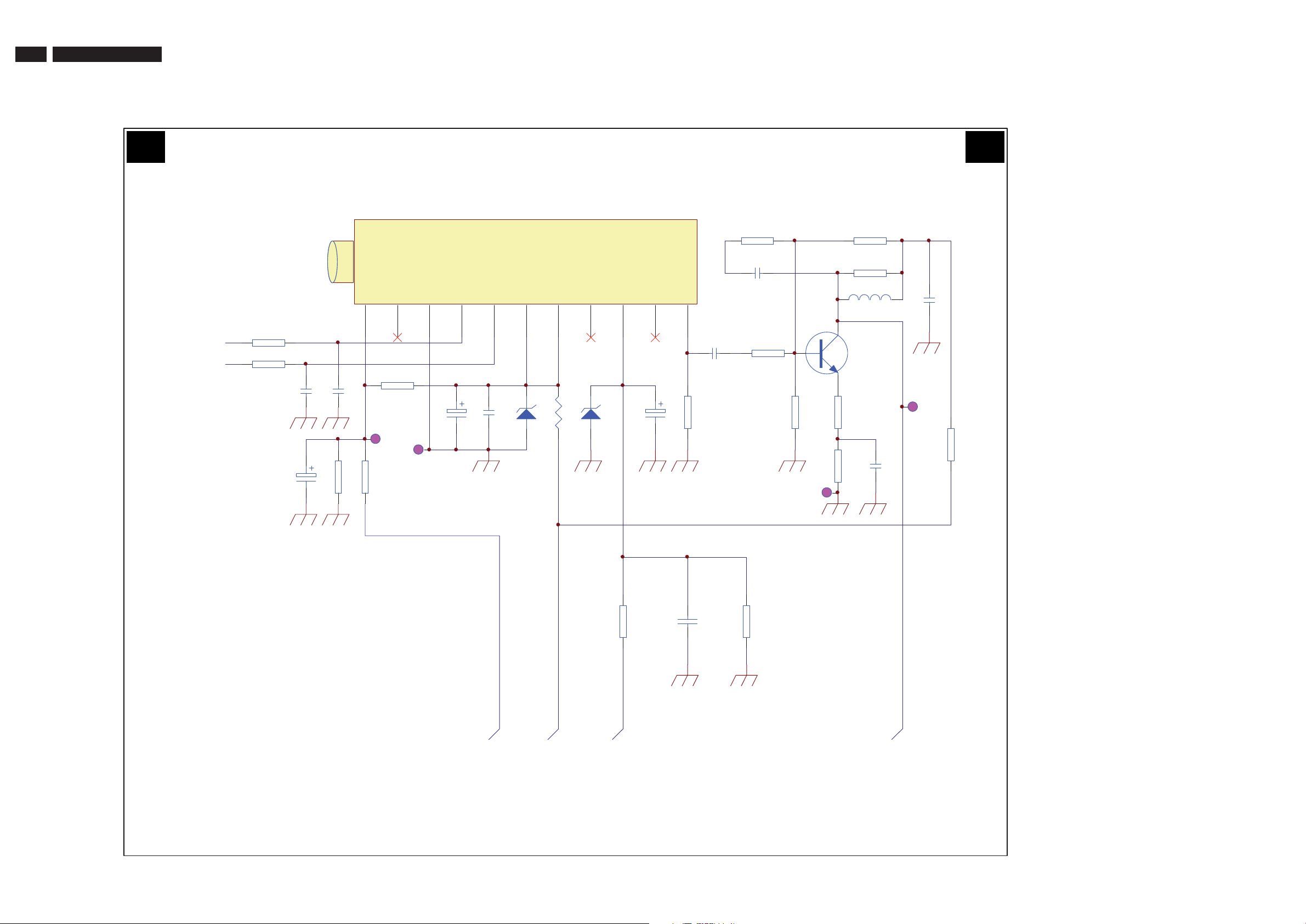

MONO CARRIER: TUNER IF
1
A4 A4
A
TUNER
SCL
SDA
100
R201
100
R202
C204
10uF 16V
TUNER
TUNER-FS
4.7K
82
Test
R214
R215
L20 1 1 uH
Q201
C2717
R213
10
0.01uF 50V
470
C210 0.01uF 50V
T217
Test
C207
R209
1.2K
C209
AGC
N.C
1
C203
100pF 50V
100pF 50V
R203
27K
C202
R205
15K
T21 4
Test
R204
680
2
3
Test
T21 5
AS
SCL
SDA
BM1
4
5
6
7
C205
ZD2 01
0.01uF 50V
C201
100uF 16V
5V1
N.C
BM2
8
R206 27 2W
IC 20 1
33V
BT
9
10
IF
N.C
11
C206
0.01uF 50V
R208
75
C208 47uF 50V
1nF 50V
R211
56
R210
1.2K
R212
T216
R216
180
A
AGC
R217
N.C
R207 6.8K
+8V
+45V
1
C211
0.01uF 50V
IF
I_17890_014.eps
100408
Page 14
MONO CARRIER: CHAVE AV
15SK4_1L
321
A5 A5

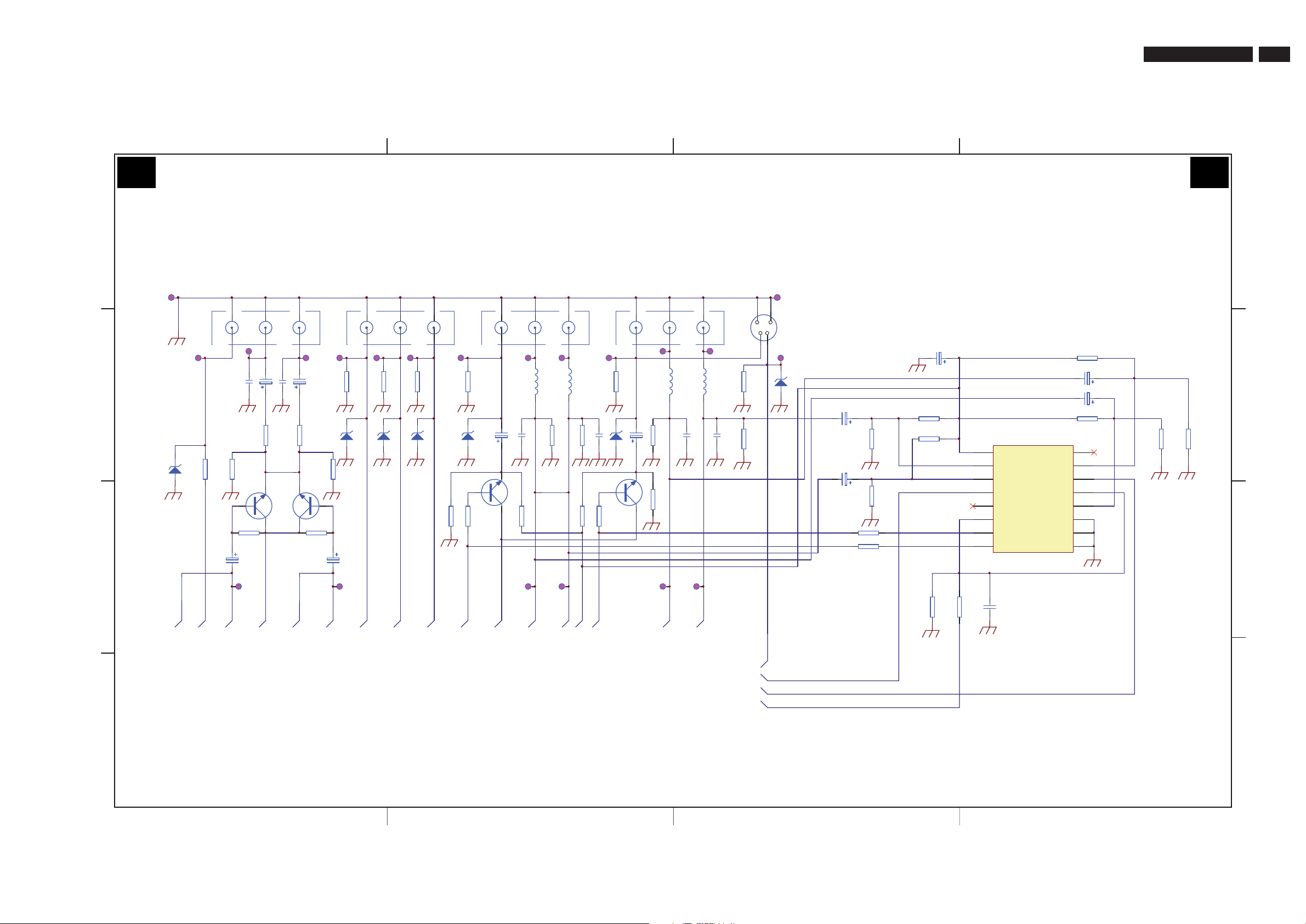

AV SWITCH
4
D
YC
R462
75
R468
4.7K
Test
P455
YC
T43 0
Test
T43 1
ZD457
8V2
C463 10uF 16V
10uF 16V
C464
R457
R458
C46747uF 16V
R476
R474
100K
R475
100K
1K
1K
100K
R477
100K
R486
2.7K
R455
100
IC4 5 1
H40 52
16
VCC
15
2X
14
1X
13
X-COM
12
0X
11
3X
10
CTL-A
9
CTL-B
C468
N.C
R478
C465 1 0uF 16V
C466 1 0uF 16V
R479
0Y
2Y
Y-COM
3Y
1Y
INH
VEE
VSS
100K
100K
R480
1
2
3
4
5
6
7
8
100K
T411
Test
C
B
ZD4 56
8V2
J?
JUMP
A-L
T412
Test
V-OUT
P451
VLR
AV OUT
R469
68
100pF 50V
R470
750
R472
100K
T41 3
A-L-OUT
Test
T41 4
C453
C459
10uF 16V
Test
C45110uF 50V
R451
100
+8V
C454 100pF 50V
J451
For mo no
Q451
C1815
R452
100
JUMP
A-R
T415
R473
100K
Test
C45210uF 50V
Q45 2
C1815
R471
750
T416
T417
A-R-OUT
P452
YUV
Test
R461
75
ZD4 51
8V2
C460
10uF 16V
Test
YUV
T418
Y-YUV
Test
R48275R483
ZD452
8V2
U-YUV
T41 9
Test
75
ZD453
8V2
R484 1 .5K
V-YUV
T420
Test
R453
100
Q453
C1815
R459
10K
AV-SEL1
P453
Rear AV 1
ZD454
8V2
VLR
T42 1
C46110uF 16V
R463
4.7K
T42 2
AV-IN
T42 3
Test
C455
Test
100pF 50V
A1-L-IN
L451
560
J45 2
For mono
R464
4.7K
T42 4
Test
L452
560
R465 4.7K
Test
+8V
A1-R-IN
P454
Rear AV 2
T425
Test
R454
100
ZD455
C456
8V2
100pF 50V
R460
Q45 4
10K
C1815
R466 4 .7K
AV-SEL2
V
T42 6
C46210uF 16V
T427
R467
4.7K
R485
1.5K
L
Test
Test
A2-L-IN
L453
560
R
Test
T429
L45 4
560
C457
100pF 50V
T42 8J?
C458
100pF 50V
Test
A2-R-IN
R481
100K
D
C
B
C-YC
A-R
A-L
TV-AUDIO
A
I_17890_015.eps
A
100408
1 2 3 4
Page 15
16 SK4_1L
MONO CARRIER: AMPLIFICADOR DE ÁUDIO
321
A6 A6
D
C
B

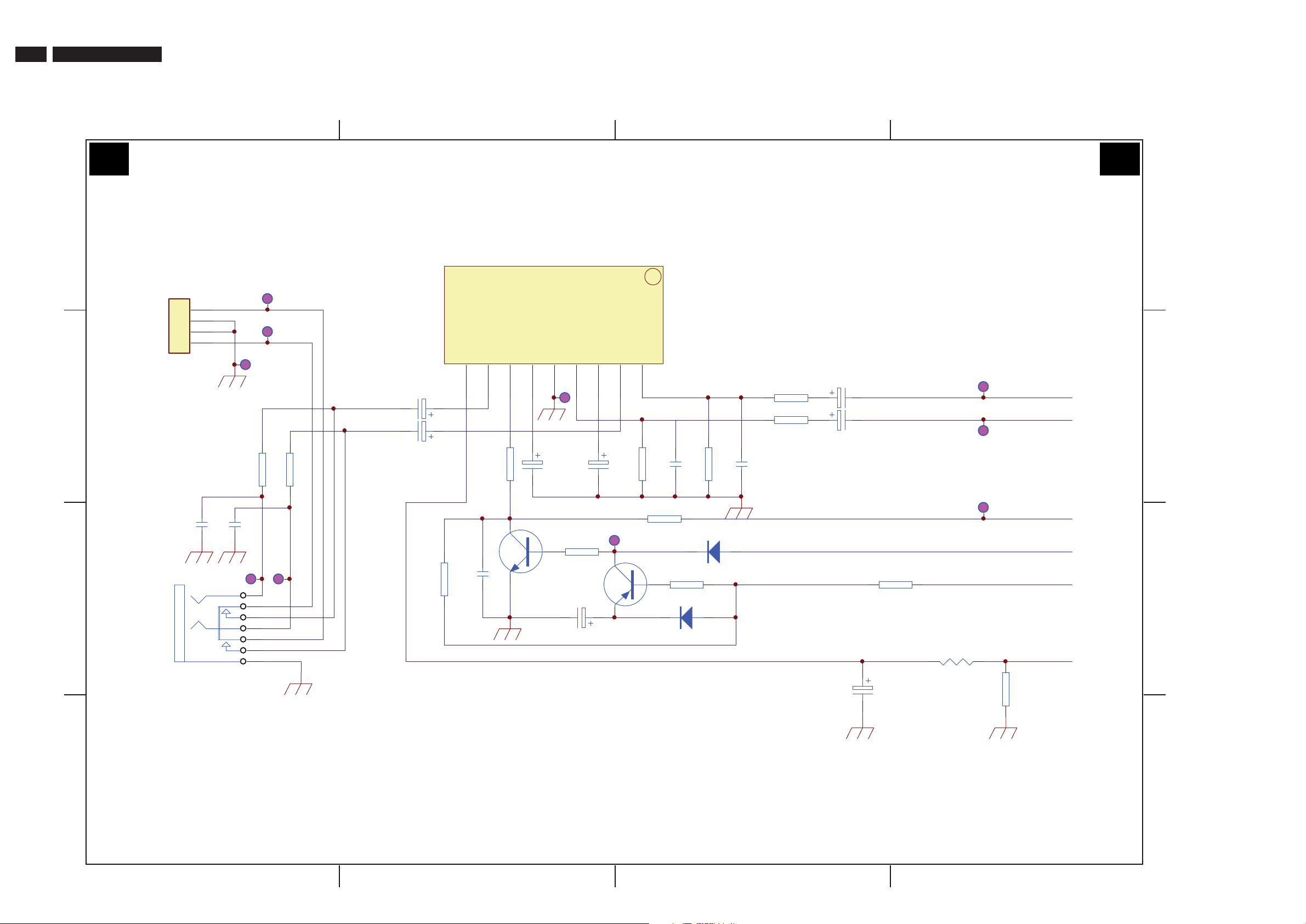

AUDIO AMPLIFIER
CN4 01
4
3
2
1
TO SPEAKER
0.01 uF 5 0V
P401
C404
T43 5
T432
Test
T437
Test
Test
T43 6
R406 330
C405
0.01uF 50V
T438
Test
Test

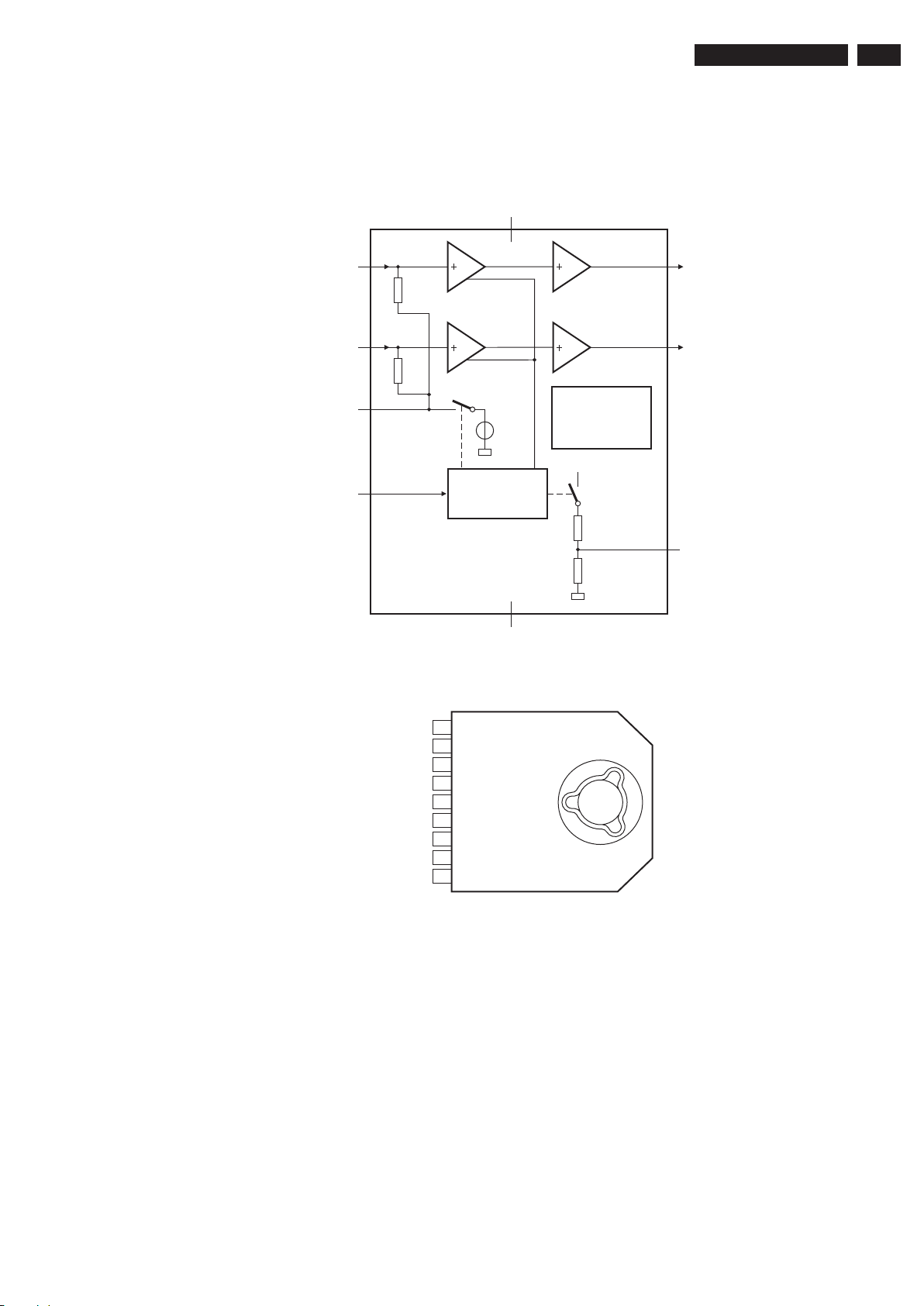

IC 40 1
TFA98 42J
OUT1
VC
7
Q401
C1815
SVR
6
C409
220uF
25V
VCC
8
1000uF 25V
C406
C407
1000uF 25V
R407 330
R410
120K
9
A-L
R403
10K
C408
0.1uF
50V
GND
5
4
Test
T43 9
R408
3.3K
C401
IN1
CIV
3
C410
47uF
50V
Test
2
OUT2
T44 0
IN2
1
R411
?
R405
4.7K
Q40 2
C1015
A-L
C411
4.7nF
100V 100V
D40 1
R404 10K
D40 2
14148
R412
?
C412
4.7nF
14148
R401
R402
1K
1K
C402
10uF 16V
10uF 16V
C403
R414
4.7K
T44 1
Test
Test
T44 2
T44 3
Test
4
A-L
A-R
VOL
MUTE
+12V
D
C
B
100uF 16V
R413
EAR PHONE
C413
470uF 25V
A
1 2 43
?
3.3K 1/4W
+18V
R409
A
I_17890_016.eps
100408
Page 16
MONO CARRIER- CPU E DECODIFICADOR
17SK4_1L
4321
A7 A7

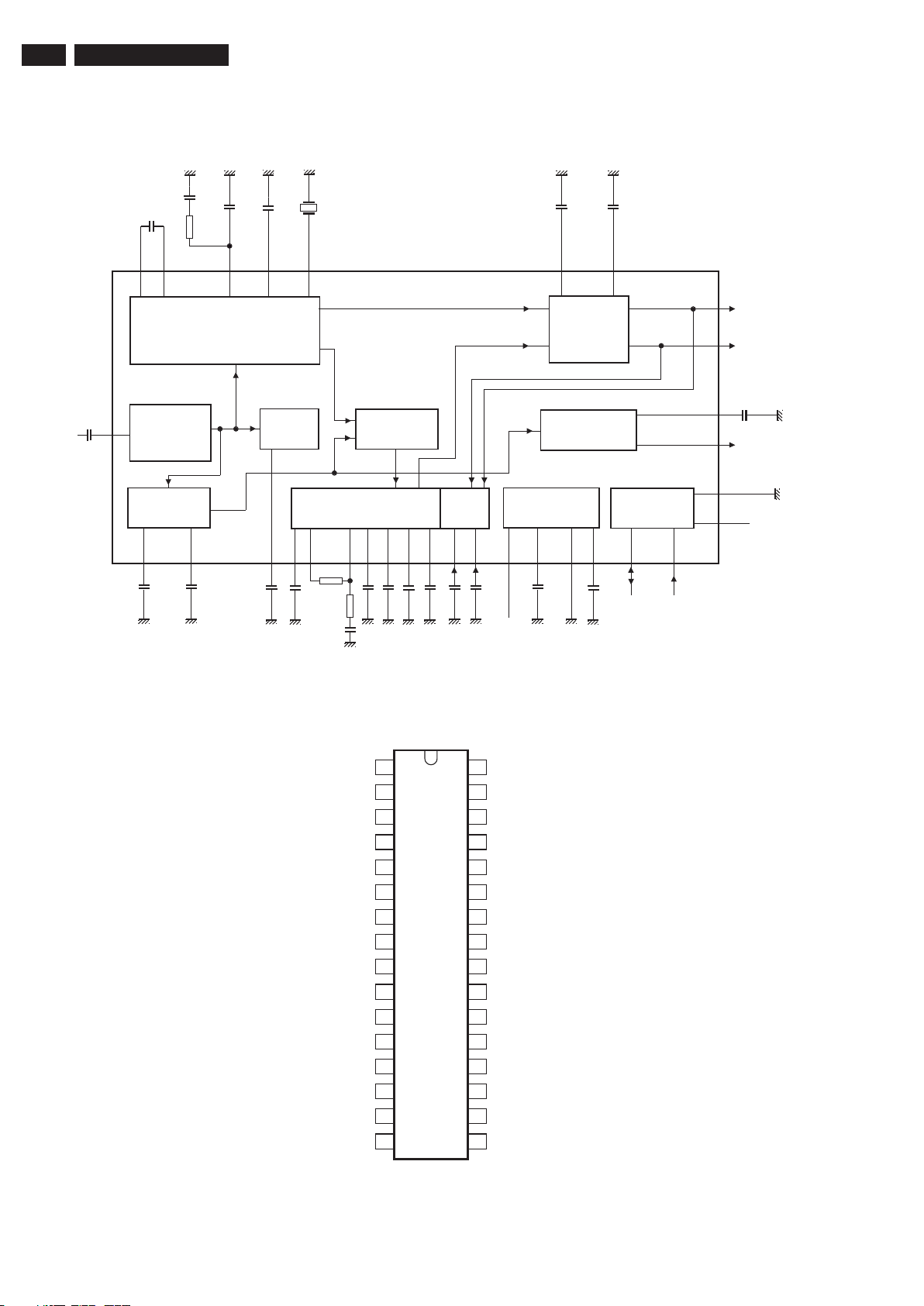

CPU AND DECODER
SDA
R121
4.7K
Test
T111
0.1uF 50V
L101
10uH
R118
C132
C108
22nF 100V
SCL
ZD105
C114
100pF 50V
15K
STAND BY
R125
3.3K
3V9
C103
100uF 16V
1 nF 5 0 V( OP )
C133
4n7 100V
C145
R131
3.3K
R111
10K
C123
0.01uF 50V
C134
1n5 100V
C146
R127
R126
3.3K
3.3K
C115
2.2uF 50V
C110
C111
C135
C136 2.2uF 50V
C128
C129
R135
C147
C148
C102 10uF 50V
330pF 50V
C118 10uF 16V
R103
R119
R128
0.22uF 63V
0.22uF 63V
2n2 100V
0.1uF 50V
100
15K
3.3K
T112
Test
C137
1nF 50V
1nF 50V
39K 1/4W
0.1uF 250V
180pF 50V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
IC1 0 2
STAND BY
SCL
SDA
AV3
SCART ID
KEY
VOL
LED
VSS C/P
MUTE
PAL/NTSC
VSS A
DEC
VP2(8V)
DECDIG
PH2LF
PH1LF
GND3
DECBG
AVL/EWD
VDRB
VDRA
IF I N1
IF I N2
IREF
VSC
AGC OUT
SIF IN1/AUDEEM
SIF IN2/DECSDEM
GND2
SNDPLL/SIFAGC
AVL/REFO/SNDIF

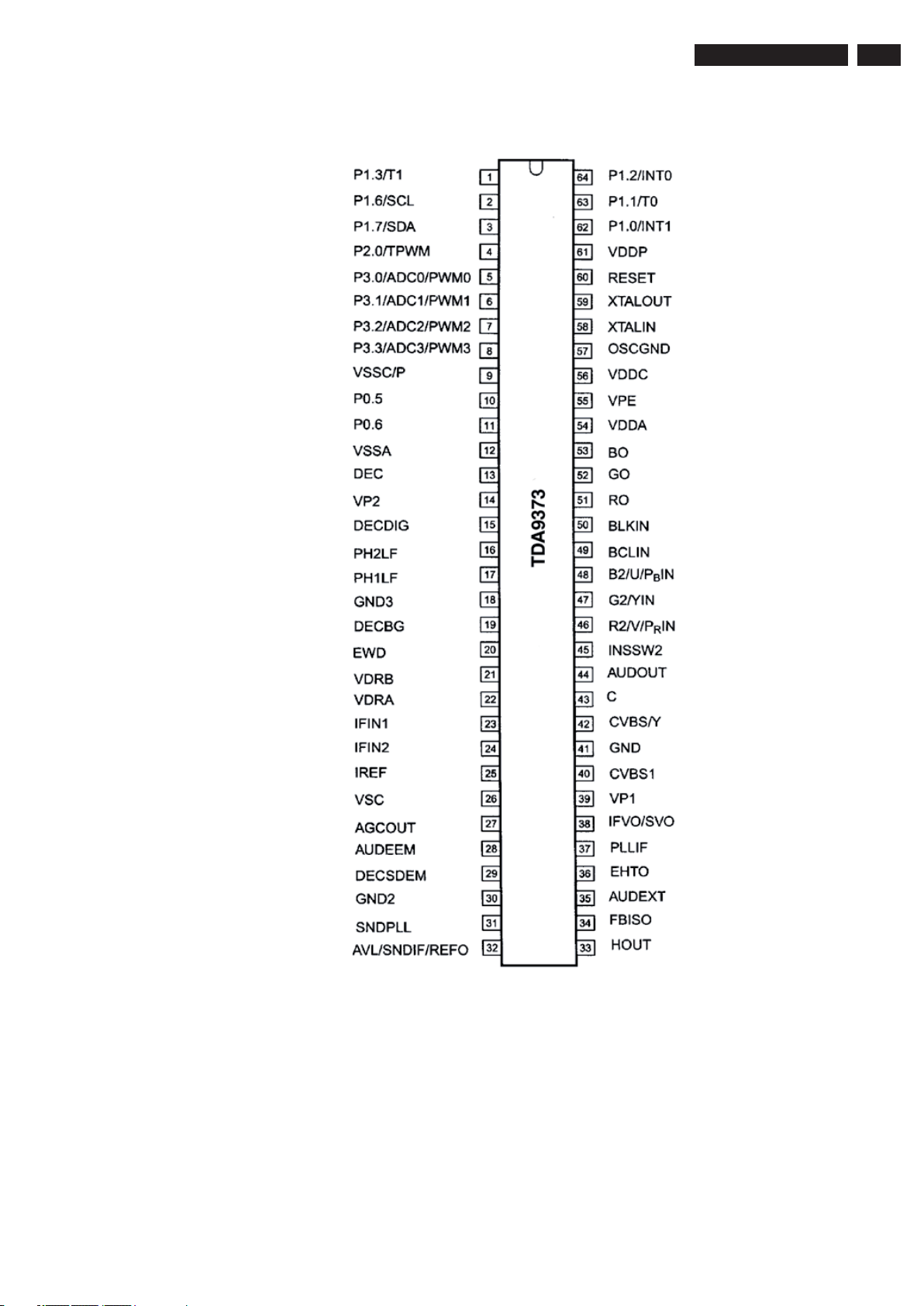

TDA937X
IR IN
AV2
AV1
VDDP(3.3V)
RESET
XTAL OUT
XTAL IN
OSC GND
VDDC(3.3V)
VPE
VDDA(3.3V)
B OUT
G OU
R OUT
BLK IN
BCL IN
B2/U/Pb IN
G2/Y IN
R2/V/Pr IN
INSSW 2
AUDIO OUT
C IN
CVBS3/Y
GND
CVBS1
VP1(8V)
IF VO / S VO
PLL IF
EHTO
AUDEXT/QSSO
FBISO
HOUT
C150 N.C
ZD101
5V1
C105
C117 10uF 16V
C124
0.01uF 50V
C104 100uF 16V
C125
0.01uF 50V
R116 27K
C144
560pF 50V
10K
R113
C127
0.01uF 50V
C106
100uF 16V
C149
220pF 50V
R115
2.2K
R107 100
C126
0.01uF 50V
L102
10uH
L103
10uH
L105
10uH
L104
10uH
R132
33K
R124
100K
64
63
62
61
60
59
X101
58
12MHz
57
56
55
54
R104
53
R105
52
T
R106
51
R112
50
49
C139
48
C140
47
C141
46
45
C116
44
C138
43
C107
42
41
C119
40
39
R114
38
390
R136
37
36
35
34
33
R117 2 7K
C142
C143
100
100
100
10K
0.022 50V
0.022 50V
0.022 50V
2.2K
C109
0.1uF 63V
10uF 16V
C120
100uF 16V
33pF
33pF
10uF 16V
0.01uF 63V
0.1uF 63V
10uF 16V
R133
39K
R129
3.3K
ZD102
8V2
Q101
C1815
R137
47
R130
3.3K
ZD103
8V2
C101
10uF 50V
ZD104
8V2
D101 1 4148
47uF 16V
R108
R122
180
C130
Test
T117
Test
T118
T119
Test
ZD106
8V2
Test
Test
Test
Test
R134
5.6K
R109
1K
R120 1.2K
L106
8.2uH
100
X102
5.5MHz
CN101
CON5
1
T113
2
T114
3
T115
4
T116
5
Q102
C1815
R110
R123
1K
180
X103
X104
6.0MHz
6.5MHz
AV-SEL2
AV-SEL1
+3.3V
U-YUV
Y-YUV
V-YUV
TV-AUDIO
C-YC
AV-IN
V-OUT
IR
ABL
D102
C122
0.01uF 50V
R101
R102
C113
100pF 50V
4
14148
D103
14148
C131
100uF 16V
100
100
5
D
+5V
KEY
VOL
LED
MUTE
C
IF
EW
VDRB
VDRA
AGC
IC10 1
1
A0
2
A1
3
A2
4
GND
24C08
VCC
WP
SCL
SDA
100pF 50V
C121
0.01uF 50V
8
7
6
5
C112
SAW101
SAW
123
B
D
C
B
D104
14148
R000
TEST
C180
10uF 16V
R181
15K
SW182
PRO-
T121
Test
EHT
H-OUT
AFC
A1-L-IN
R184
24K
SW183
SW184
PRO+
STAND BY
M18 0
38KHz
1
2
3
Test
T013
+8V
A
I_17890_017.eps
100408
T120
Test
T011
KEY
LED
A
IR
+5V
Test
Test
D180
LED
T012
R180
100
R182
820
SW180
VOL-
R183
3.6K
SW181
VOL+
1 2 3 4
Page 17
20 SK4_1L
PAINEL CRT- ESQUEMA ELÉTRICO
1 2345678910
A
B
C
D
B B
CRT BOARD
T51 1
CN501
CON5
Test
T512
Test
T513
2
3
1
4
5
CRT PCB
Test
T51 4
R501
T515
R511
15K 3W
R502
22
Test
Test
R507
R512
2K2
270
D501
1N4148
R510
15K 3W
22
R508
R513
2K2
270
D502
1N4148
Q501
C4544
T516
Test
Q502
C4544
Test
R503
22
C501
330PF
T524
R505
22
C502
330PF
T517
Test
T518
Test
R515
220 1W
R516
220 1W
G
Q50 4
BF420
Q507
BF421
Q50 5
BF420
Q509
BF421
R520
R518
270 1W
270 1W
D50 4
BA158
R
D50 5
BA158
T519
Test
T527
Test
KR
KG
KB
R521
R522
R523
2K7 1W
2K7 1W
2K7 1W
T52 9
Test
Test
Test
Test
CRT
T520
T521
T522
C508
1000pF 2KV
A
B
C
D
E
F
G
R504
22
R509
2K2
R524
15K 3W
R514
270
D503
1N4148
Q503
C4544
T523
Test
R506
22
C503
330PF
R526
10
T525
Test
R517
220 1W
Q50 6
BF420
Q50 8
BF421
R519
270 1W
T52 6
D50 6
BA158
Test
B
ZD501
8V2
C506
L501
NC
C505
T528
CN502
CON4
10uH
C507
0.1uF 250V
T53 0
Test
4
T53 1
Test
Test
3
1
2
I_17890_020.eps
E
F
G
100408
R525
220K
1000PF
12345
678910
Page 18
22 SK4_1L
BTSC E PAINEL CONTROLE DO TOM
2
T212
T433
4
3
Test
T21 3
Test
SCL
SDA
A1-L-IN
A1-R-IN
A2-L-IN
A2-R-IN
A-L-OUT
A-R-OUT
A-L
A-R
+12V
OIDUA-VTMF
Test
T434
Test
321
BTSC AND TONE CONTROL
K K
D
150
R813
R811
R809
10K
T813
C801
Test
10uF 50V
R810
10K
T81 1
Test
Test
T81 2
R801
100
Q802
C2120
R816
330
R814
22 1W
Test
R808
1K
R802
100
ZD801
8V2
T817
C812
0.01uF
50V
D801
14148
R803
100
C
B
Q801
C1815
R804
R805
T81 9
Test
T818
Test
C847
100uF 16V
R818
13K
C818
47nF 100V
C803 10uF 50V
C824
C815 4.7uF 50V
C828
100pF
100
50V
100
C802 10uF 50V
C821 100uF 16V
C819
100uF
16V
C826
C827
C814
R812
2.2K
4.7uF 50V
C804 10uF 50V C805
C808 10uF 50V
C823 100uF 16V
C809 10uF 50V
C813
0.01uF
T820
100uF
C837 68pF 50V
C83 8 0 .15uF 100 V
C839 5.6nF 100V
Test
R806
100
0.1uF 63V
0.47uF 63V
C829
0.22uF 63V
C820
C830
100pF 50V
10uF
50V
8.2K
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Test
T81 4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
C840
100pF 50V
VEO
VEI
CNR
CM
CDEC
AGND
DGND
SDA
SCL
VCC
COMP
VCAP
CP1
CP2
CPH
CADJ
Scin-L
P1
Min -L
CSMO
Min -R
VP
Sco-R
GND
Mo- R
Lin-R
CBR1
CBR2
N.C
CTR
Lo-R
IC8 0 1
TDA98 50
IC8 0 2
TDA98 59
CTS
CTW
MAD
OUTL
CND
VREF
SAP
CSDE
OUTR
CSS
CMO
CER
Scin-R
Ain-R
CPS1
Ain-L
CPS2
Sco-L
MAD
Mo- L
Lin-L
CBL1
CBL2
N.C
CTL
Lo-L
CW
CS
CL
CR
P2
ADSLCS
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
7161
10uF 50V
15nF 100V
0.15uF 100V
C832 1uF 50V
C806 10uF 50V
C807 10uF 50V
C825
0.1uF 63V
C83 3 2. 2u F 50V
C822 100uF 16V
C835
15nF 100V
C83 4 2. 2u F 50V
C81 6 4. 7u F 50V
C81 7 4. 7u F 50V
X801
503KHz
C836
N.C
T81 5
Test
T821
Test
C81010uF 50V
C84415nF 100V
C81110uF 50V
C845
C842
68pF
C846
C843
5.6nF
R807
100
C841
100pF 50V
Test
Test
T82 2
R81913K
Test
T82 3
T825
Test
C849
N.C
T816
T82 4
Test
SCL
SDA
GND
GND
Rear AV in L
Rear AV in R
Side/Front AV in L
Side/Front AV in R
GND
GND
AV audio out L
AV audio out R
AMP out L
AMP out R
GND
VCC
GND
R815
22 1W
Q803
C2120
R817
330
C848
100uF 16V
T826
CN801
Test
ZD802
D802
CON18
T827
Test
9V1
14148
FOR BTSC AND TONE CONTROL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2
4
6
8
10
12
14
16
18
C831 1uF 50V
32
1
CN201
CON3
T211
Test
CN802
1
3
5
7
9
11
13
15
17
CON18
D
C
B
A
I_17890_022.eps
1 2 3 4
A
100408
Page 19
SK4_1L
25
8. Ajustes
Índice deste capítulo:
1. Condições de Ajuste Geral
2. Ajustes de Hardware
3. Ajustes de Software
4. Ajustes modo de fábrica
8.1 Condições de Ajuste Geral
8.1.1 Ajutes Padrão
Realize todos os ajustes elétrico sob as seguintes condições:
• Tensão de alimentação: 230 Vac/ 50Hz (+-10%)
• Conecte o aparelho na rede via um transformador isolnte com
baixa resistência interna.
• Permite o aparelho esquentar aproximadamente 20 ou 30
minutos.
• Mede tensões e formas de onda em relação a terra do chassis
(com exceção das tensões no lado primário da alimentação).
Atenção: nunca use fontes de calor como terra.
• Teste: 100: 1, Ri > 10 Mohm, Ci <3.5pF.
• Use uma chave de fenda isolada para os ajustes.
8.2 Ajustes do Hardware
Nota: O ajuste do hardware apenas neste aparelho é o ajuste
da tensão principal (B+), veja abaixo:
8.2.1 Ajuste de Tensão Principal
Para ajustar a tensão principal, conecte um medidor de tensão
no jumper J610 e ajuste VR601 até a tensão de
115 V +-1,0V.
8.3 Ajustes de Software
Coloque o parelho no modo MENU (modo de fábrica) como
segue (veja a fi gura “Modo de Fábrica” na próxima página:
• Pressione as teclas [i+], “smart sound” e “smart picture” para
entrar no menu de fábrica.
• Pressione as teclas [i+] novamente e “ADJUST” aparecerá na
tela.
• Pressione as teclas numéricas para entrar na página ajusta da, pressione 3 4 para mudar os itens que foram ajusta-
dos, pressione 1 2 para ajustar seus valores..
• Pressione [i+] para sair do modo de fábrica.
Os diferentes parâmetros ajustados estão descritos adiante.
8.3.3 Ajuste Tensão da Tela (Tecla 0)
1. Ajuste imagem para modo “AV Standard”, sem entrada do
sinal.
2. Pressione as teclas [i+], “smart sound” e “smart picture”
para entrar no menu de fábrica. Quando estiver na página
“B/W BALANCE”, pressione “0” no controle remoto.
3. Ajuste o botão Screen até OK aparecer na tela, pres-
sione “0” para sair.
Tabela 8-1 Para aumentar/diminuir CUT R/G
Função CUT R+ CUT R- CUT G+ CUT G-
Tecla
controle
remoto
8.3.4 Ajuste Horizontal
1. Forneça um padrão monoscópio de 50 Hz.
- Pressione as teclas [i+], “smart sound” e “smart picture”
para entra no modo de fábrica.
- Pressione as teclas [i+] novamente e aparecerá “ADJUST”
na tela.
2. Pressione a tecla “0” e ajuste “HPH” para imagem horizon tal, CRT para central horizontal.
8.3.5 Ajuste Horizontal Vertical e YUV/RGB (tecla 0)
1. Forneça um sinal cross hatch de 50 Hz, ajuste o TV para
o modo standard. Ajuste VSL para que metada da imagem
do painel cross apareça. A linha vertical da imagem está na
parte inferior da metada da imagem. Ajuste VSL para fazer o
centro da linha vertical da imagem e o cinescópio estarem em
superposição.
2. Ajuste VSI para obter uma taxa de re-display do vertical da
imagem até 90%.
3. Forneça um sinal cross hatch de 60 Hz, faça para 1 e 2
novamente para ajustar.
4. Se necessário, juste fi no use os itens acima.
1425
8.3.1 Ajuste de Tensão AGC Rf
1. Forneça 571.25 MHz, 60 dB metada da cor da barra de
sinal.
2. Entre com o modo de fábrica e pressione a tecla 1.
3. Meça a tensão do ponto de tuner AGC, ajuste o item AGC
até a tensão ser 2.4 V, ou até desaparecer o ruído da
imagem. (valor típico estar em 27).
8.3.2 Ajuste Fino do Foco.
1. Forneça um sinal padrão “cross-hatch”.
2. Ajuste estação para modo “Rich”.
3. Ajuste botão do Foco até a imagem fi car clara.
Page 20
26 SK4_1L
E
Y
E
W
H
A
L
V
A
D
R
V
CUT G
36
V
N
COOL DG-6
L
T
COOL DB+0
A
0
COOL CR+1
R
t
5
COOL CG+1
R
P
0
WARM DR+13
A
0
WARM DG+9
W
B
0
WARM DB+1
WARM CR
1
O
T
G
CT
32
T
Y
2
W
I4Y
R
N3Y
H
L30Y
B
L
A
Y
E
Y
Y
V
P
V
Y
R
Y
L2Y
G
O
K
Y
Y
B
H+0Y
V0Y
R
K
Y
G
Y
Y
Y
Y
Y
V
L
Para entrar no modo de fábrica:
Pressione sequencialmente:
Menu Principal no box vermelho.
Navegação:
Entre novamente com "I+" (ou "MENU")no CR para acessar a página "ADJUST" que permitirá a Navegação para páginas individuais Service:
Selecionando os números "0 - 8", "Smart Picture" e "Smart Sound" no controle remoto para acessar diretamente as páginas.
Mudando o valor
Mova para o paramêtro desejado com a tecla "up" e "down" no controle remoto.
Use a seta "Right" e "Left" para aumentar ou diminuir o valor respectivo.
Sair
Entre com " I+ " no controle remoto para sair do modo de fábrica.
Nota especial:
O TV pode acessar o modo de fábrica quando no modo de serviço, neste modo de fábrica, o aparelho não responderá no CR e teclado local.
Factory aparecerá no canto esquerdo da tela.
Na página principal do modo de Serviço, quando “2” é inserido, o aparelho acessará o modo de fábrica.
Quando no modo de fábrica, entrar “8”, “9” para sair do modo de fábrica.
Página Principal
B/W BALANC
DRI R 27
DRI G 23 H P
DRI B 34
CUT
COOL DR - 7 74niagVANOMETSYSITLUM32CSV
WARM C
BT 32
ADJUS
I
+
---> Smart Sound ---> Smart Picture
35
+ 1
"I+"
FREQUENC
SL 29
EW PAR
UP CORNE
LO CORNE
H -PAR
H-BO
37-TV
GC SPEE
WP06HTDIWWE
PB93
SO44MOOZ
DOMPIHSZH06
nuoCTDX53
AJSVM33
FFOTAM81 VPL 8
"1""0"
PIN
7 VOL1 BTSC-TC 2
PIN 8 LED BTSC-STS OFF
MUTEPIN MODE OFF BTSC-ADJ Start
MUTEPIN SEL ON MTS DETECT 50
CC HP 13 MTS FILTER 5
CC LINE 21 MTS FILTER 2 10
CC DELA
YUV Patch ON R: 08 0D D: MONO/ST/SAP
12 W: 05 04 00 0B 08 0D 0
"3"
"4"
VOL 5
2ECIVRES1ECIVRES0ECIVRES
OFF
SLOVCOU>
OVLWP/COU42CG
38
05NIAGONOM1
05NIAGOERETSM57.54FI83HS
50
IAGPASFF0CRI&CRH83IS
UPNI958958
1
1LOV1TDX34
45
55
2LOV03
80
90
01LOV0
100
0SWMF3GNIROC72EPARTWE
POLVANO
OFF
"2"
5ECIVRES4ECIVRES3ECIVRES
onoMEDOM-CSTB25PV0TPOVA
5TS-CSTB04PH7GFCVA
4PS-CSTB04SHDSOVUYFFOVA2
11IL-CSTB1LDSOFFODVD/CY
81A-CSTB921170-2YKS-REBYS:EDOCSBVCTUOOEDIV
312A-CSTB012170-E26P3:MVNCSTN5NIP
"5"
PO
NB
CHI
ZOOM OPT OFF
BLUE BAC
BB WIDT
BLACK BAC
RGB BLANKIN
Soft
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
"Smart Picture"
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
"Smart Picture"
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
"Smart Picture"
0
"6"
58
65
40
69
79
WARM
63
90
50
100
100
COO
50
75
50
80
90
NORMAL
RBBUS2
OCBUS01MITNOREWOP
OCBUSNOBKA
HSBUSNO
A-NITBUSFFO
DL PA
DL NTSC 2
DL A
MID CON 15
SC. BRI 8
oice
BASS
TREBLE
SURROUND
cisuMhciR
BASS
TREBLE
SURROUND
ertaehTlarutaN
BASS
TREBLE
SURROUND
32
61NITBUSNOGODHCTAW
16
06IRBXAM0
81IRBDIMNO
36NOCXAMNOTSETSTM
"7"
40
55
OFF
"Smart Sound"
55
60
OFF
"Smart Sound"
60
60
ON
"Smart Sound"
"dnuoStramS""erutciPtramS"
UV D
UV D
UV CG -11
UV COOL D
UV COOL D
UV COOL D
UV COOL C
UV COOL CG +0
UV WARM DR +11
UV WARM DG +8
UV WARM DB +0
UV WARM CR +0
UV WARM CG -1
"8"
9ECIVRES8ECIVRES7ECIVRES6ECIVRES
SIAPS0+GDVU
SEUGUTROP4-RCVU
GN ON
CH6+
NOHSILGNE2-
ON
FFOHCNARF0+
ON
3EHTAC7ON
FFOEVSO0+
>PEETINI1-
"9"
Figura 8-1 Ajuste de Software
Page 21
SK4_1L
8.4 Funções do Modo de Fábrica
Description of the factory menu Storage address Display string Range (Index value) Default SK4.1L CA
B/W balance
White point R adjustment.
White point G adjustment 0x00e DRI G 0-63 32 32
White point B adjustment 0x00f DRI B 0-63 32 32
Black level off-set R adjustment 0x010 CUT R 0-63 32 32
Black level off-set G adjustment. 0x011 CUT G 0-63 32 32
“BRIGHTNESS” of “White Balance Adjustment page” setting 0x02f BT 0-63 32 32
“CONTRAST” of “White Balance Adjustment page” setting 0x030 CT 0-63 32 32
COOL offset according to “DRI R” value of tv, white point R of “COOL”
COOL offset according to “DRI G” value of tv, white point G of “COOL”
COOL offset according to “DRI B” value of tv, white point B of “COOL” 0x019 COOL DB 0-63 10 10
COOL offset according to “CUT R” value of tv, black level off-set R of “COOL”
COOL offset according to “CUT G” value of tv, black level off-set R of “COOL” 0x01b COOL CG 0-63 0 0
WARM offset according to “DRI R” value of tv, white point R of “COOL” 0x01c WARM DR 0-63 10 10
Warm offset according to “DRI G” value of tv, white point G of “COOL”
Warm offset according to “DRI B” value of tv, white point B of “COOL” 0x01e WARM DB 0-63 0 0
Warm offset according to “CUT R” value of tv, black level off-set R of “COOL” 0x01f WARM CR 0-63 0 0
Warm offset according to “CUT G” value of tv, black level off-set R of “COOL”
Direct key “0”
50hz/60hz Frequency 60 Hz
Horizontal center ox008 H PH 0-TV-63-TV 31-TV 35-TV
Vertical slope ox009 V SL 0-63 24 30
Vertical center ox00a V SH 0-63 21 22
Vertical amplitude. ox00b V SI 0-63 33 22
Vertical s-correction. ox00c V SC 0-63 27 19
EW WIDTH 0x04b EW WIDTH 0-63 32 51
EW parabola/width 0x04c EW PARA 0-63 32 45
EW upper/lower corner parabola 0x04d UP CORNER 0-63 32 33
Bottom curve
Horizontal parallelogram 0x04f H-PARA 0-63 32 35
Horizontal bow 0x050 H-BOW 0-63 32 35
EW trapezium 0x051 EW TRAPE 0-63 32 30
Expand 4:3 mode horizontal WIDTH adjust
50hz/60hz Frequency 50 Hz
Horizontal center 0x003 H PH 0-TV-63-TV 31-TV 35-TV
Vertical slope 0x004 V SL 0-63 24 31
Vertical center 0x006 V SH 0-63 21 23
Vertical amplitude. 0x005 V SI 0-63 33 22
Vertical s-correction. 0x007 V SC 0-63 27 21
EW WIDTH 0x044 EW WIDTH 0-63 32 49
EW parabola/width 0x045 EW PARA 0-63 32 45
EW upper/lower corner parabola 0x046 UP CORNER 0-63 32 33
Bottom curve
Horizontal parallelogram 0x048 H-PARA 0-63 32 35
Horizontal bow 0x049 H-BOW 0-63 32 35
EW trapezium 0x04a EW TRAPE 0-63 32 30
Expand 4:3 mode horizontal WIDTH adjust
Horizontal center in AV source.
Horizontal center in AV source. 0x05f H PH +5-AV 32 33
Horizontal center in YUV source. 0x05c H PH +0-YUV 32 33
Horizontal center in YUV source. 0x05d H PH +0-YUV 32 33
Direct key “1”
Out of box setting, Smart Picture: Rich, Contrast +: On, NR: Off,
Smart Sound: Theatre, Tuner Mode: Auto, Volume: 30, CC: Off
RF.AGC adjust 0x002 AGC 0-63 24 23
AGC speed 0x0de (bit5, bit4) AGC SPEED 0-63 1 1
IF choose 0x0dd (bit7, bit6) IF 58.75 Mhz 45.75 Mhz 45.75 Mhz 45.75 Mhz
HRC and IRC of N system for auto search selection 0x0ea (bit4) HRC & IRC OFF ON OFF OFF
ON: PAL M/N ON, OFF: PAL M/N OFF 0x0ea (bit1) MULTI SYSTEM OFF ON ON ON
White apex limit 0x0cb (bit7-bit4) PWL 0-15 0 0
X ray protect 0x0e1 (bit2, bit3) XDT 0-2 1 1
X ray protection detect count 0x073 XDT COUNT 0-255 30 30
NTSC decode matrix 0x0e7(bit2) MUS USA JAP USA USA
PAL, NTSC decode matrix 0x0ed (bit0) MAT OFF ON OFF ON
Bypass of sound bandpass filter 0x0e1 (bit5, bit4) BPB 0-2 1 1
Video dependent coring 0x0de (bit3, bit2) CORING 0-3 3 3
Switch-off in vertical overscan 0x0e7 (bit7) OSO OFF ON ON ON
Direct key “2”
UOC control volume switch 0x0e8 (bit7) UOC VOL SW OFF ON OFF OFF
UOC/PWM modify volume value 0x02e UOC/PWM VOL 0-63 41 40
Volume of 9859 modify value when sound is mono 0x052 MONO GAIN 0-63 48 52
0x00d
0x017 COOL DR 0-63 -2 -2
0x018 COOL DG 0-63 0 0
0x01a COOL CR 0-63 0 0
0x01d WARM DG 0-63 0 0
0x020 WARM CG 0-63 0 0
0x04e LO CORNER 0-63 32 33
0x0ed(bit4)
0x047 LO CORNER 0-63 32 33
0x062
0x05e H PH +5-AV 32 33
DRI R 0-63 32 32
ZOOM 0-63 44 44
ZOOM 0-63 44 44
SHIPMODE OFF ON
27
Page 22
28 SK4_1L
Description of the factory menu Storage address Display string Range (Index value) Default SK4.1L CA
Volume of 9859 modify value when sound is stereo 0x053 STEREO GAIN 0-63 48 52
Volume of 9859 modify value when sound is SAP 0x054 SAP GAIN 0-63 48 48
Volume of 9859 modify value when system is AV state 0x055 AV GAIN 0-63 48 50
9859 control pin output state
10% volume point 0x026 VOL 10 0-100 25 45
25% volume point 0x027 VOL 25 0-100 50 55
50% volume point 0x028 VOL 50 0-100 75 75
80% volume point 0x029 VOL 80 0-100 90 85
100% volume point 0x02a VOL 100 0-100 100 100
FM demodulate frequency width 0x0de (bit1, bit0) FMWS 0-2 0 1
AVL function switch
Direct key “3”
AV control logic choose 0x0e1 (bit7, bit6) AV OPT 0-3 1 0
AV choose 0x0cc (bit7-bit4) AV CFG 0-7 3 4
AV2 choose 0x0ea (bit5) 2 AV OFF ON OFF OFF
DVD choose 0x0e9 (bit4) YC/DVD OFF ON OFF OFF
Video output 0x0e7 (bit4)
Pin 5 choose function 0x0cc (bit3-bit0)
Pin 7 choose function 0x0cd (bit7-bit4)
Pin 8 choose function 0x0cd (bit3-bit0)
MUTE pin mode 0x0e9 (bit0)
OFF: Pin 7 control volume curve
ON: Pin 4 control volume curve
CCD Horizontal width adjust 0x05a
CCD scan Horizontal row when PAL N system 0x060
CCD delay adjustment 0x0d1 (bit3-bit0)
Direct key “4”
OSD up down position 0x02b
OSD left right position 0x02c
RGB/YUV OSD Horizontal Center 0x05b
OSD output contrast 0x0df (bit7, bit6)
Menu translucence 0x0e9 (bit1)
Software version number
Direct key “5”
Sound mode
Stereo noise limit 0x0ce (bit7-bit4)
SAP noise limit 0x0ce(bit3-bit0)
Sound input level adjustment 0x040
Separate 0x041
Separate 0x042
Time constant 0x0cf (bit7-bit4)
Stereo level switch 0x0e8 (bit3)
Stereo adjustment on/off 0x0e8 (bit2)
MTS detect time delay 0x001
STEREO and SAP detect count 0x072
MONO detect count 0x074
Direct key “6”
POWER ON MODE 0x0dd (bit3, bit2)
POWER ON time delay 0x0cb (bit3-bit0)
Black current stabilization 0x0e8 (bit0)
Black current loop detect 0x0e9 (bit7)
WATCH DOG 0x0eb (bit7)
ON: Philips RC
OFF: Skyworth RC
VCHIP FUNCTION SWITCH 0x0ea (bit7)
GAME FUNCTION SWITCH 0x0eb (bit5)
CALENDER FUNCTION SWITCH 0x0eb (bit4)
4:3 expand function choose 0x0ec (bit6)
ON: Blue Screen
OFF: Black Screen
EW WIDTH offset according to “EW WIDTH” value when TV is no signal 0x06d
Video mute during change to program 0x0e1 (bit1, bit0)
RGB BLANKING 0x0ee (bit7)
Direct key “7”
Sub contrast 0x057
Sub brightness 0x059
Sub color 0x023
Sub Sharpness 0x024
TV Sub tint 0x025
AV Sub tint 0x075
PAL Luminance delay 0x0c9 (bit3-bit0)
NTSC Luminance delay 0x0c9 (bit7-bit4)
0x0e0 (bit3, bit2)
0x0e8 (bit6)
0x0ee (bit6)
0x0eb (bit6)
0x0e9 (bit6)
9859INPUT 0-2 2 1
AVL OPT OFF ON OFF OFF
VIDEO OUT
PIN 5
PIN 7
PIN 8
MUTEPIN
MODE
MUTEPIN SEL
CC HP
CC LINE
CC DELAY
VP
HP
YUV OSD HS
OSD L
HALFTONE
SOFTWARE
VERSION
NUMBER
BTSC-MODE
BTSC-ST
BTSC-SP
BTSC-LI
BTSC-A1
BTSC-A2
BTSC-TC
BTSC-STS
BTSC-ADJ
MTS DETECT
S FILTER
MT
MTS FILTER2
POW
POWER ON TIM
AKB
NBL
WATCHDOG
PHILIPS RC
VCHIP
GAME
CALENDER
ZOOM OPT
BLUE BLACK
BB WIDTH
BLACK BACK
RGB BLANKING
SUB BRI
SUB CON
SUB COL
SUB SHA
SUB TIN
SUB TIN-AV
YDL PAL
YDL NTSC
IF CVBS CVBS CVBS
NTSC NTSC
VOL1 VOL1
MUTE LED
OFF ON OFF
OFF
0-15 13 13
0-60 21 21
8-23 20 12
0-63 52 52
0-63 54 50
0-60 38 38
0-3 0 2
OFF ON ON ON
MONO STEREO SAP
0-15 0 0
0-15 0 0
0-15 7 9
0-31 23 14
0-31 22 6
0-7 4 3
OFF ON OFF ON
BUSY START START START
0-255 50 50
0-255 20 20
0-255 20 3
0-2 2 2
2-17 12 8
OFF ON ON ON
OFF ON ON ON
OFF ON OFF OFF
OFF ON ON ON
OFF ON OFF OFF
OFF ON OFF OFF
OFF ON OFF OFF
OFF ON ON OFF
OFF ON ON ON
53-10 +0 0
0-2 0 0
OFF ON ON ON
0-63 0 4
0-63 0 3
0-63 30 30
0-63 32 32
0-31 16 16
0-31 16 16
0-15 2 2
0-15 2 2
Page 23
SK4_1L
Description of the factory menu Storage address Display string Range (Index value) Default SK4.1L CA
AV Luminance delay 0x0ca(bit7-bit4)
Maximum brightness 0x056
Middle brightness 0x021
Maximum contrast 0x058
Middle contrast 0x022
Line-level of brightness 0x02d
Direct key “8”
YUV offset according to “DRI R” value of TV, white point R of YUV. 0x012
YUV offset according to “DRI G” value of TV, white point G of YUV 0x013
YUV offset according to “DRI B” value of TV, white point B of YUV 0x014
YUV offset according to “CUT R” value of TV, black level offset R of YUV 0x015
YUV offset according to “CUT G” value of TV, black level offset G of YUV 0x016
English OSD switch 0x0eb (bit3)
Spanish OSD switch 0x0eb (bit2)
French OSD switch 0x0eb (bit1)
Portuguese OSD switch 0x0eb (bit0)
External Y (Luminance) input gain during YPRPB.
OFF: gain 0 dB reduced, ON: gain 3 dB reduced
Cathode drive level 0x0ca (bit3-bit0)
EHT tracking mode 0x0ea (bit6)
Black current measuring lines in overscan 0x0e9 (bit2)
Manual INIT E2PROM
Key “Smart sound”
BASS set value in Voice state 0x064
TREBLE set value in Voice state 0x065
SURROUND set value in Voice state 0x066
BASS set value in Music state 0x067
TREBLE set value in Music state 0x068
SURROUND set value in Music state 0x069
BASS set value in Theatre state 0x06a
TREBLE set value in Theatre state 0x06b
SURROUND set value in Theatre state 0x06c
Key “Smart image”
Bright set value in Soft state 0x036
Contrast set value in Soft state 0x037
Color set value in Soft state 0x038
Sharpness set value in Soft state 0x039
Sharpness set value in Soft state of YUV 0x070
COLOR TEMP set value in Soft state 0x03a
Bright set value in Rich state 0x03b
Contrast set value in Rich state 0x03c
Color set value in Rich state 0x03d
Sharpness set value in Rich state 0x03e
Sharpness set value in Rich state of YUV 0x071
COLOR TEMP set value in Rich state 0x03f
Bright set value in Natural state 0x031
Contrast set value in Natural state 0x032
Color set value in Natural state 0x033
Sharpness set value in Natural state 0x034
Sharpness set value in Natural state of YUV 0x06f
COLOR TEMP set value in Natural state 0x035
0x0ee (bit4)
YDL AV
MAX BRI
MID BRI
MAX CON
MID CON
SC.BRI
YUV DR
YUV DG
YUV DB
YUV CR
YUV CG
ENGLISH
SPANISH
FRANCE
PORTUGUESE
YGN
CATHE
HCO
OSVE
INITEEP
BASS
TREBLE
SURROUND
BASS
TREBLE
SURROUND
BASS
TREBLE
SURROUND
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
BRIGHT
CONTRAST
COLOR
SHARP
YUV SHARP
COLOR TEMP
0-15 4 2
0-63 63 63
0-63 18 18
0-63 63 63
0-63 15 15
0-63 8 8
(-32) - (+31) +0 +0
(-32) - (+31) +0 +0
(-32) - (+31) +0 +0
(-32) - (+31) +0 +0
(-32) - (+31) +0 +0
OFF ON ON ON
OFF ON ON ON
OFF ON OFF OFF
OFF ON ON ON
OFF ON OFF ON
33
ON ON
OFF OFF
30 30
50 50
OFF OFF
55 55
60 60
OFF OFF
80 80
70 70
ON ON
55 55
50 50
45 45
45
50 50
WARM WARM
70 70
85 85
70 70
70 70
80 80
COOL COOL
50 50
75 75
50 50
50 50
50 50
NORMAL NORMAL
45
29
Page 24
30 SK4_1L
9. DESCRIÇÃO DO CIRCUITO
Índice deste Capítulo
9.1 Introdução
9.2 Os vários circuitos
9.3 Lista de abreviações
9.4 Folhas de Dados IC
9.1 Introdução
O SK4.1A CA é um TV CRT de 2008, baseado na plataforma
3P62. Neste capítulo, apenas uma descrição geral dos vários
circuitos é dado. Para maiores detalhes, veja os esquemas
elétricos deste manual.
9.2 Os vários circuitos
9.2.1 Tuner
A função do tuner é selecionar o canal recebido e suprimir as
interferências dos canais vizinhos para ampliar o sinal de frequência alto, melhorar a sensibilidade do recebimento e SNR
e gerar um sinal PIF através da conversão da frequência.
9.2.2 Canal IF
O canal IF principalmente assegura a sensibilidade e a seletividade completa do aparelho. O integrado IF AMP no UOCIII
é feito de um amplifi cadro de três estágios e duplo diferencial
com um ganho de valor acima de 70 dB, um SNR de 55dB
e uma largura de faixa de 7 MHz. O circuito demodulador de
vídeo é feito de um “built-in PLL Sync Detector”. O espectro do
demodulador carrega está unidade e ela não é afetada pelo
conteúdo do sinal de vídeo. As funções do tune de receptividade estável quando a saído do sinal do detector apresenta
alta fi delidade. O circuito built-in PLL do UOCIII gera um sinal
de referência de demodulação de 38.0 MHz ou 38.9 MHz para
o detector de sincronismo para o sinal de vídeo demodulado;
chamado de “PLL sync demodulation”.
9.2.3 Áudio do Canal
Um fi ltro cerâmico externo é usado para selecionar o segundo
sinal SIF para o canal de áudio do UOCIII da saída do sinal do
detector de vídeo. O sinal de áudio é obtido após amplifi cação
limite e demodulação pelo detector de frequência intermediário do sinal SIF e então o sinal de áudio é alimentado para
o BTSC stereo/SAP decodifi cador do TDA9850. Este é saída
do amplifi cador de áudio TFA9842 que dirige os alto-falantes
para fornecer o som. O detector de frequência intermediário
e o atenuador de contole de volume que estão embutidos no
UOCIII são ajustados via CPU.
stereo/SAP. Para gerar o sinal piloto o demodulador stereo
usa um circuito PLL incluído um ressonador cerâmico. A
separação do canal stereo é ajustado por um procedimento
automático feito durante a produção do aparelho. A identifi -
cação stereo pode ser lida pelo barramento I2C. Dois pilotos
diferentes (dados STS = 1; STS =0) podem ser selecionados
via barramento I2C.
Demodulador SAP
O sinal composto é alimentado pela saída do estágio de ajuste
do nível de entrada para o circuito demodulador SAP através
de um fi ltro band-pass de 5fH. O nível demodulador é automa-
ticamente controlado. O demodulador SAP inclue um campo
interno resistente que deixa mudo a saída do SAP na condição
de sinal insufi ciente. O sinal de identifi cação SAP pode ser lido
via barramento I2C.
Detector de Ruído
A entrada composta de ruído aumenta com o sinal de antena
diminuido. Isto feito é necessário desligar o stereo ou SAP no
limite certo. Este limite pode ser ajustado via barramento I2C.
Com o limite stereo ST0 até ST3 pode ser selecionado e com
o limite SAP, SP0 até SP3. Um estresse pode ser alcançado
via software fazendo o limite dependente do bits de identifi ca-
ção STP e SAPP.
Seleção de Modo
A chave stereo/SAP alimenta outros sinal L-R ou o sinal de
saída demodulador do SAP via o circuito de redução de ruído
dbx interno para o circuito dematrix/chaveamento. Modos de
chaves diferentes fornecem a saída dos pinos OUTR e OUTL
que estão disponíveis.
Decodifi cador dbx
O circuito dbx inclue todos os blocos solicitados para um sis-
tema de redução de ruído em concordância com o especifíco
sistema BTSC. O sinal de saída é alimentado através de um
circuito de-ênfase de 73 ms colocado no bloco dematrix.
Saída SAP
Independente da chave stereo/SAP, o sinal SAP esta também
disponível no pino SAP. No SAP o sinal SAP não é decodifi -
cado dbx. O capacitor no SDE fornece um de-ênfase recomen dado (150ms) no SAP.
Filtros Integrados
O fi ltro funciona necessariamente por stereo e demodulação
SAP e parte dos circuitos fi
usando circuitos transcondutores. O fi ltro solicitado com preci-
são é feito por um circuito automático de fi ltro alinhado.
9.2.5 Circuito CRT Drive
ltro dbx são fornecidos on-chip
9.2.4 Decodifi cador BTSC stero/SAP
Ajuste do nível de entrada
O sinal de entrada composto é alimentado para o estágio de
ajuste do nível de entrada. A relação de controle é -3.5 até
+4.0 dB nos passos do 0.5 dB. A tensão de sinal de entrada
máxima é 2 V (RMS).
Decodifi cador Stereo
O sinal de saída do estágio nível de ajuste é duplicado para
um fi ltro low-pass que suprime o ruído da faixa base acima
de 125 kHz. O sinal composto é então alimentado dentro de
um detector piloto/circuito de cancelamento piloto e dentro
do demodulador MPX. O sinal principal L + R passa um fi ltro
colocado de-ênfase de 75ms é alimentado dentro do circuito
matriz. O sub sinal decodifi cado L-R é enviado para a chave
No circuito drive, o sinal da tensão e da corrente do R/G/B são
amplifi cados, após o circuito drive CRT modular a corrente do
raio do cátodo do CRT. O sinal de entrada R/G/B do circuito
drive é de polaridade negativa.
9.2.6 Circuito da Fonte de Alimentação
A função do circuito da fonte de alimentação é alimentar várias
tensões operando estabilizadas e fornecer proteção total comparada com tensões e correntes.
Page 25
SK4_1L
31
9.3 Lista de Abreviações
2CS
A2
AC
ACI
ADC
AFC
AGC
AM
ANC
AP
AR
AV
AVL
BCL
B/G
CBA
CFR
ComPair
CRT
CVBS
CVI
DAC
D/K
DC
DC-fi lamento
DFU
DPL
DRAM
DVD
EEPROM
EHT
EMI
EPG
EU
EW
EW-DRIVE
EXT
FBL
FE
Field
FILAMENT
FM
Frame
FTV
2 Portadora estéreo.
Geralmente conhecido como 2 portadora
estéreo, sistema (2CS)
Corrente alternativa
Instalação de Canal automático: algoritmo
que instala os ajustes do
do cabo rede pelo meio da página prédefi nida TXT
Conversor Analógico Digital.
Controle Automático de Freqüência:
controla o sinal usado para sintonizar a
freqüência correta.
Controle de ganho automático: algoritmo
que controla a entrada de vídeo da
feature box
Amplitude Modulação
Redução de ruído automático; Um dos
algoritimos do Auto TV
Asia Pacífi co
Relação de Aspecto: 4 por 3 ou 16 por 9.
Sistema de sintonia automática.
Nível de volume automático
Limitação de corrente de raio
Sistema de TV mono
Painel Circuito
Resistor de fi lme carbono
Calibração de catódo continuo
Computer aided rePair (reparo auxiliado
por computador).
Tubo Ray Catódo ou tubo de imagem
Composite Video Blanking e Sincronismo.
Entrada de vídeo componente
Conversor analógico digital
Sistema /tv monocorma. Som distância é
6,5MHz
Corrente direta
Filamento de tensão de fonte
Direction For Use: Manual do usuário.
Dolby Pro Logic
RAM dinâmica
Disco Versátil Digital
Memória eletricamente gravável e
apagável.
Extra High Tension
Interferência Magnética Elétrica
Guia eletrônico de programaçao.
EUropa.
East West, relativo a defl exão horizontal
East West sinal correção de drive.
Fonte externa, entra no aparelho via
SCART ou via jacks “CINCH”.
Piscando Rápido, sinal DC de apagamento rápido.
Fim da frente; parte do Tuner e RF juntos
Cada transmissão interligada FRAME
é composta de dois Fields, cada Field
consiste de outra linha Odd ou Even
Filamento do CRT
Memória de Campo ou Modulação de
Freqüência.
Uma imagem completa do TV compreende todas as linhas (625/525)
Televisão Flat
TV diretamente
G
H
H-DRIVE
H-FLYBACK
H-OUT
HA
HFB
HW
I
I2C
IF
I2S
IC
IIC
Interlaced
IO
IR
L
L/L
LATAM
LED
LOT
LS
M/N
MOFR
MOSFET
MPX
NAFTA
NC
NICAM
NTC
NTSC
NVM
OB
OC
OP
OSD
P50
PAL
PCB
PLL
Progressive Scan
PTC
PWB
QSS
Verde
Sinal sincronizado horizontal
Drive horizontal
Flyback horizontal.
Saída H_sync do módulo/Pulso de saída
horizontal
Aquisição horizontal; pulso sync horizontal
Pulso Flyback Horizontal; Pulso sync
horizontal do sinal defl exão larga
Hardware
Sistema TV monocromático.
Barramento integrado IC
Frequência intermédiaria
Barramento integrado de áudio
Circuito Integrado
Barramento integrado IC
Modo SCam onde dois campos são
usado como um frame. Cada campo
contém metade do número do total entre
as linhas. Os campos são escritos em
“pairs”, causando linha pulsante.
Entrada/Saída
Infra vermelho
Canal de áudio esquerdo
Sistema TV nomocromado. Carrega som
distância é 6,5MHz. L’ é banda I, L é
todas as bandas exceto para banda I.
America Latina
Diodo emite luz
Transformador de saída de linha
Alto-falante
Sistema TV Mono. Som é 4,5 mhZ.
M=525 @ 60Hz,N= 625 @ 50 Hz
Resistor de fi lme oxido metal
Semicondutor de oxido metal
Multiplex
Associação de livre comércio Norte
Americano entre Canada, USA e México
Não conectado
Este é um sistema de som digital, usado
na Europa
Coefi ciente de temperatura negativo
Sistema colorido usado America do Norte
e Japão.
Nenhuma memória volátil, IC contém
dados com valores ajustados.
Option Byte
Circuito aberto.
OPtion byte
On Screen Display
Projeto 50: Protocolo de comunicação
entre TV e perifericos.
Sistema de cor usado no Oeste Europeu
Painel de circuito
Phase Locked Loop; udado por exemplo
no sistema sintonia FST.
Modo scan onde todas as linhas scan
são mostradas em um chassis ao mesmo
tempo, reiando uma resoluçõ vertical
dupla.
Coefi ciente de temperatura positiva,
nenhum resistor linear.
Painel componentes
Quasi Split Sound
Page 26
32 SK4_1L
R
RAM
RC
RC5 (6)
RF
RGB
RGBHV
RMS
SAP
SA
W
SC
S/C
SCL
SD
SDA
SDRAM
SIF
SMC
SMD
SMPS
SND
SRAM
STBY
SVHS
TBD
TXT
uC
UOC
uP
UV
V
V-BAT
VA
VBI
VCR
VGA
VIF
WE
WST
XTAL
Y
Canal de áudio direito
Memória de acesso Random
Controle remoto
Controle remoto 5 (6), o sinal do controle
recebe Real Flat (imagem do tubo) ou
Frequência de rádio.
Rela Flat (imagem do tubo) ou frequência
de rádio
Vermelho, Verde e Azul. Sinal cor primária
para TV. Todas as cores são reproduzidas.
Vermelho,Verde e Azul sync horizontal e
sync vertical.
Valor Root Mean Square.
Programa de Áudio Secundário; geramente usado para transmissão de áudio
em segunda lingua.
Onda acústica da superfície
SandCastle: dois-niveis de pulso derivado
dos sinais sincronizados.
Curto circuito
Sinal de Clock serial no barramento I2C
Defi nição Standard
Linha de dados serial do barramento I2C
Sincronismo DRAM
Frequência Intermediária de áudio
Componente montado na superfície
Dispositivo montado na superfície
Chaveado modo fonte de alimentação
Sound
RAM estatíca
Standby
Sistema de Home Super Vídeo
To Be Defi ned
Teletexto; TXT é uma adição digital para
analógica dos sinais do TV que contém
informação textual e gráfi cos (25 linhas x
40 columas). A informação é transmitida
dentro das primeiras 25 linhas durante o
Intervalo de Branco Vertical (VBI).
Microcontrolador
Ultimate One Chip
Microprocessador
Sinais diferentes de cor
V_sync
Alimentação principal para defl exão (usu-
almente 141V)
Aquisição Vertical
Intervaldo de Branco Vertical; Tempo que
o sinal de vídeo fi ca branco quando vai do
ponto inferior ao superior do display
Gravação de Vídeo Cassete
Variedades de Gráfi cos de Vídeo
Frequência Intermediária de Vídeo
Controle de linha Write Enable
Teletexto do Sistema Mundial
Quartz crystal
Sinal de Luminância
9.4 IC Data Sheets
Esta seção mostra os diagramas em bloco internos e os
layouts dos pinos dos ICs que estão desenhados como “caixas
pretas” nos esquemas elétricos.
Page 27
9.4.1 Diagrama A1, W6554A, (IC601)
Diagrama em bloco (diagrama de conexão)
SK4_1L
33
Figura 9-1 Diagrama em Bloco e Confi
guração do Pino
Page 28
34 SK4_1L
9.4.2 Diagrama A1, OPTOS01, (IC602)
Figura 9-2 Diagrama em Bloco e Confi
guração do Pino
Page 29

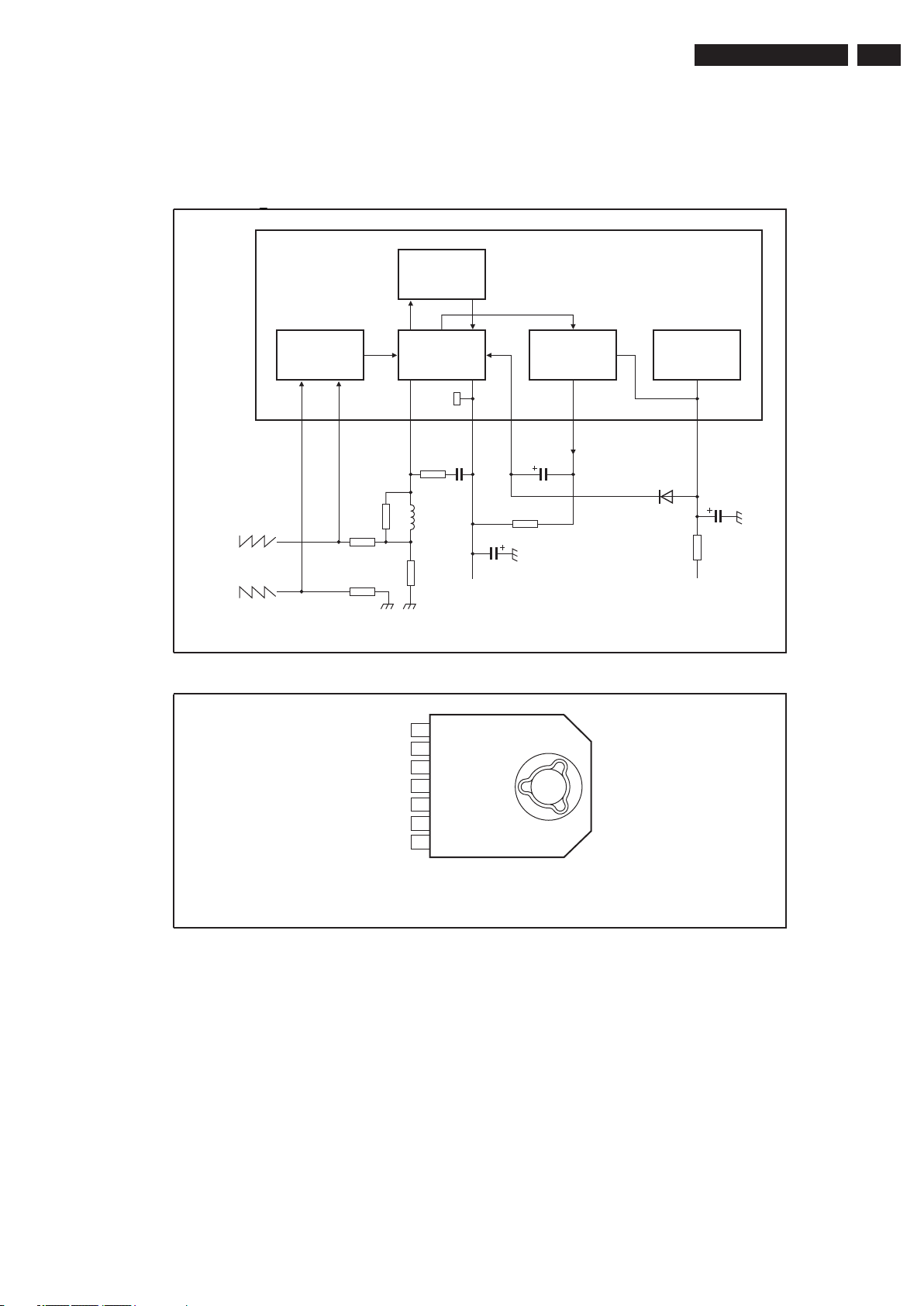

9.4.3 Diagrama A3, TDA486x, (IC351)
g
Diagrama em Bloco
SK4_1L
35
THERMAL
PROTECTION
DIFFERENTIAL
INPUT
STAGE
7
65432 1
INP INN
R3
from
deflection controller
R2
VERTICAL
OUTPUT
VOUT GND V
C
R
S1
S1
deflection
R
P
coil
R1
V
FLYBACK
GENERATOR
P2
C
F
R5
C1
N
TDA486xAJ
V
P3
REFERENCE
CIRCUIT
V
P1
D1
R6
V
P
C2
Block diagram of TDA486xAJ
Pin Configuration
V
1
P1
V
2
P3
V
3
P2
4
GND
VOUT
INN
INP
TDA486xAJ
5
6
7
Pin configuration for DBS7P
(TDA486xAJ)
Figura 9-3 Diagrama em Bloco e Confi
guração do Pino
H_17210_038.eps
120607
Page 30
36 SK4_1L
9.4.4 Diagrama em Bloco A5, 4052, (IC451)
Pin Configuration
Figura 9-4 Diagrama em Bloco e Confi
guração do Pino
H_17210_041.eps
120607
Page 31
9.4.4 Diagrama A6, TFA9842, (IC401)
Diagrama em Bloco
IN1
SK4_1L
V
CC
9
4
60
kΩ
8
OUT1
37
1
IN2
60
kΩ
3
CIV
7
VC
Pin Configuration
IN2
OUT2
CIV
IN1
GND
SVR
VC
OUT1
V
CC
VOLUME
CONTROL
TFA9842AJ
1
2
3
4
5
TFA9842AJ
6
7
8
9
V
REF
GND
5
SHORT-CIRCUIT
AND
TEMPERATURE
PROTECTION
V
CC
0.5V
CC
2
OUT2
6
SVR
Figura 9-5 Diagrama em Bloco e Confi
guração do Pino
Page 32
38 SK4_1L
9.4.5 Diagrama A7, 24C08, (IC101)
Diagrama em Bloco
Figura 9-6 Diagrama em Bloco
H_17210_035.eps
120607
Page 33
Confi guração do Pino
SK4_1L
39
Figura 9-7 Confi
guração do Pino
H_17210_036.eps
120607
Page 34
40 SK4_1L
9.4.7 Diagrama A7, TDA937x (IC201)
Diagrama em Bloco
61',)
$8'((0
4662$0287
$9/
$8',2
$8',2
$8'287
5(6(7
93(
/(' 287 [
6'$6&/
$'& ,1 [
3:06;
,2 32576 [
9
781(5$*&
9,),1
6281'
75$3
&9%6
&9%6<
&
&9%62
9
6,),1
466 6281' ,)
$0 '(02'8/$725
,)92'9%2
9,'(2 ),/7(56
$*&
466 0,;(5
9,6,21 ,)
3// '(02'
'9% 0,;(5
$*&$)&
9,'(2 $03
*5283 '(/$<
&255(&7,21
9,'(2 6:,7&+
9,'(2 ,'(17
+9 6<1& 6(3
+26& 3//
6281' 3//
'((03+$6,6
$8',2 6:,7&+
$9/
92/80( &21752/
5()
<
5()
+
/80$ '(/$<
3($.,1*
90287
3$/6(&$0176&
'(&2'(5
+'5,9(
QG
/223
+6+,)7
9
90287
+287 9'5,9(
(1+$1&('
& &38
5205$0
%$6(%$1'
'(/$< /,1(
9'5,9(
*(20(75<
967 287
&9%6
(+72
,
&%86
75$16&(,9(5
967 3:0'$&
,2 32576
7(/(7(;7
$&48,6,7,21
6<1&
(: *(20(75<
(:'
+
7(/(7(;726'
9
&25
&2175%5,*+71
26'7(;7 ,16(57
%/8( 675(7&+
:+,7(3 $'-
5*%<89 ,16(57
6$785$7,21
<
%/$&. 675(7&+
:+,7( 675(7&+
8
7,17 &21752/
9
593
3$*(
0(025<
',63/$<
5*
&&&
*%
5
%83
5
*<
%/
%
%
%/
52
*2
%2
%&/,1
%/.,1
Figura 9-8 Diagrama em Bloco
I_17880_008.eps
250308
Page 35
Confi guração do Pino
SK4_1L
41
Figura 9-9 Confi
guração do Pino
I_17880_007.eps
250308
Page 36
42 SK4_1L
Figura 9-10 Confi
guração do Pino
Page 37
SK4_1L
g
43
Nota:
A função do pino é controlada pelo bits CMB1/CMB0 no sub endereço 22H e o bit SIF no sub endereço 28H.
Figura 9-11 Confi guração do Pino
Page 38
44 SK4_1L
g
9.4.8 Diagrama K, TDA9850 (IC801)
Diagrama em Bloco
C3
+
C2
C4
R1
Q1
ceramic
resonator
C5
+
C6
C7
+
+
13
composite
baseband
input
+
C1
INPUT
11
LEVEL
ADJUST
SAP
DEMODULATOR
5
+
C16
Pin Configuration
14
STEREO DECODER
4
C15
15
C17
16
NOISE
DETECTOR
26
3
+
C14
17
L+R
L − R/SAP
18
DEMATRIX
SELECT
+
MODE
19
OUTL
OUTR
stereo
mono
SAP
to
audio
processing
27
21
TDA9850
C8
22
STEREO/SAP
SWITCH
DBX
32
2
1
R2
R3
C13
31
+
+
C12
C11
STEREO
ADJUST
20
25
29
30
+
+
+
+
C
C
C9
C10
L
only during
adjustment
R
V
CC
10
DE-EMPHASIS
SUPPLY
12
+
C19
V
CAP
6
+
V
TRANSCEIVER
24
C18
SDA SCL
ref
LOGIC, I
23
SAP without DBX
7
2
C-
28
98
MAD
VEO
VEI
C
NR
C
C
DEC
DGND
SDA
SCL
V
CC
COMP
V
CAP
C
P1
C
P2
C
PH
C
ADJ
1
2
3
4
M
5
6
7
8
TDA9850
9
10
11
12
13
14
15
16
C
32
C
31
C
30
C
29
MAD
28
27
C
26
C
25
V
24
SAP
23
C
22
OUTR
21
C
20
C
19
C
18
CER
17
Figura 9-12 Diagrama em Bloco e Confi
S
W
TS
TW
LTUODNGA
ND
L
ref
SDE
R
SS
MO
H_17450_004.eps
guração do Pino
Loading...
