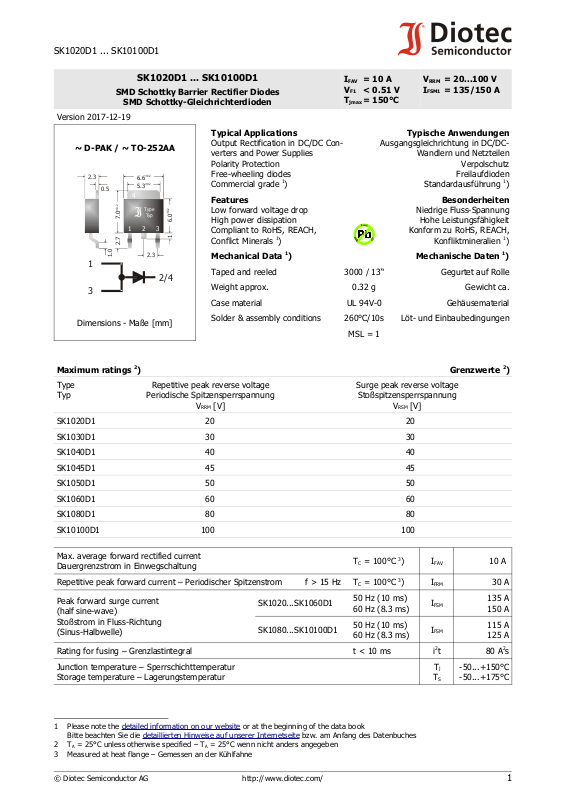

Page 1
SK1020D1 ... SK10100D1
Pb
E
L
V
W
E
E
E
R
o
H
S
1.0
0.5
2.3
2
4
3
1
Type
Typ
5.3
±0.2
6.6
±0.2
2.7
7.0
±0.2
1
6.0
±0.2
1
3
2/4
2.3
SMD Schottky Barrier Rectifier Diodes
SMD Schottky-Gleichrichterdioden
Version 2017-12-19
~ D-PAK / ~ TO-252AA
Dimensions - Maße [mm]
SK1020D1 ... SK10100D1
Typical Applications
Output Rectification in DC/DC Converters and Power Supplies
Polarity Protection
Free-wheeling diodes
Commercial grade 1)
Features
Low forward voltage drop
High power dissipation
Compliant to RoHS, REACH,
Conflict Minerals 1)
Mechanical Data 1) Mechanische Daten 1)
Taped and reeled 3000 / 13“ Gegurtet auf Rolle
Weight approx. 0.32 g Gewicht ca.
Case material UL 94V-0 Gehäusematerial
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
I
= 10 A
FAV
VF1< 0.51 V
T
= 150°C
jmax
Ausgangsgleichrichtung in DC/DC-
MSL = 1
V
= 20...100 V
RRM
I
= 135/150 A
FSM1
Typische Anwendungen
Wandlern und Netzteilen
Verpolschutz
Freilaufdioden
Standardausführung 1)
Besonderheiten
Niedrige Fluss-Spannung
Hohe Leistungsfähigkeit
Konform zu RoHS, REACH,
Konfliktmineralien 1)
Maximum ratings 2) Grenzwerte 2)
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
V
[V]
RRM
Surge peak reverse voltage
Stoßspitzensperrspannung
V
[V]
RSM
SK1020D1 20 20
SK1030D1 30 30
SK1040D1 40 40
SK1045D1 45 45
SK1050D1 50 50
SK1060D1 60 60
SK1080D1 80 80
SK10100D1 100 100
Max. average forward rectified current
Dauergrenzstrom in Einwegschaltung
Repetitive peak forward current – Periodischer Spitzenstrom f > 15 Hz TC = 100°C 3) I
Peak forward surge current
SK1020...SK1060D1
(half sine-wave)
Stoßstrom in Fluss-Richtung
(Sinus-Halbwelle)
SK1080...SK10100D1
TC = 100°C 3) I
50 Hz (10 ms)
60 Hz (8.3 ms)
50 Hz (10 ms)
60 Hz (8.3 ms)
FAV
FRM
I
FSM
I
FSM
10 A
30 A
135 A
150 A
115 A
125 A
Rating for fusing – Grenzlastintegral t < 10 ms i2t 80 A2s
Junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
1 Please note the detailed information on our website or at the beginning of the data book
2 TA = 25°C unless otherwise specified – TA = 25°C wenn nicht anders angegeben
3 Measured at heat flange – Gemessen an der Kühlfahne
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
T
j
T
S
-50...+150°C
-50...+175°C
© Diotec Semiconductor AG http://www.diotec.com/ 1
Page 2
SK1020D1 ... SK10100D1
Rated forward current vs. temp. of the case
in Abh. v. d. GehäusetemperaturZul. Richtstrom
120
100
80
60
40
20
0
I
FAV
[%]
[°C]
T
C
150100
50
0
Forward characteristics (typical values)
Durchlasskennlinien (typische Werte)
SK1020D1...SK1045D1
SK1050D1, SK1060D1
SK1080D1, SK10100D1
10
10
1
10
10
2
-1
-2
[A]
I
F
0
V
F
0.4 0.6
[V]
1.0
Characteristics Kennwerte
Type
Typ
SK1020D1 ... SK1045D1 < 0.51 5 25°C < 0.55 10 25°C typ. 500 4
SK1050D1, SK1060D1 < 0.62 5 25°C < 0.70 10 25°C typ. 500 4
SK1080D1, SK10100D1 < 0.71 5 25°C < 0.83 10 25°C typ. 300 4
Forward voltage
Durchlass-Spannung
VF [V] @ IF [A] @ T
Forward voltage
Durchlass-Spannung
j
VF [V] @ IF [A] @ T
j
Junction capacitance
Sperrschichtkapazität
Cj [pF] @ VR [V]
Leakage current
SK1020D1...SK1045D1
Sperrstrom
SK1050D1...SK10100D1
Thermal resistance junction to case
Wärmewiderstand Sperrschicht − Gehäuse
Tj = 25°C
Tj = 100°C
Tj = 25°C
Tj = 100°C
VR = V
VR = V
RRM
RRM
I
R
I
R
R
thC
< 300 µA
< 45 mA
< 200 µA
< 25 mA
< 2.5 K/W 1)
1 Measured at heat flange – Gemessen an der Kühlfahne
2 http://www.diotec.com/ © Diotec Semiconductor AG
Disclaimer: See data book page 2 or website
Haftungssauschluss: Siehe Datenbuch Seite 2 oder Internet
