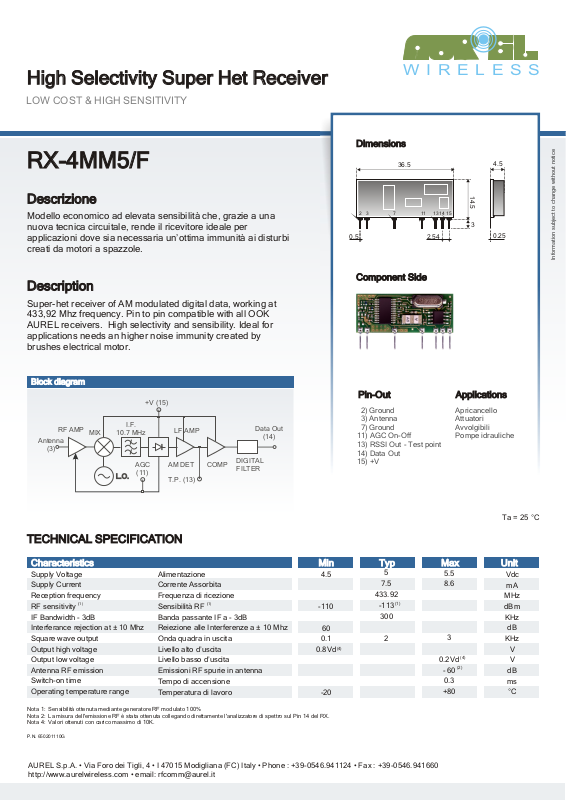

High Selectivity Super Het Receiver
LOW COST & HIGH SENSITIVITY
W I R E L E S S
Dimensions
RX-4MM5/F
Descrizione
Modello economico ad elevata sensibilità che, grazie a una
nuova tecnica circuitale, rende il ricevitore ideale per
applicazioni dove sia necessaria un’ottima immunità ai disturbi
creati da motori a spazzole.
Description
Super-het receiver of AM modulated digital data, working at
433,92 Mhz frequency. Pin to pin compatible with all OOK
AUREL receivers. High selectivity and sensibility. Ideal for
applications needs an higher noise immunity created by
brushes electrical motor.
Block diagram
+V (15)
Antenna
(3)
RF AMP
MIX
I.F.
10.7 MHz
AGC
(11)
L.O.
LF AMP
AM DET
T.P. (13)
COMP
Data Out
(14)
DIGITAL
FILTER
36.5
32 7 11 13 14 15
2.54 0.5
Component Side
Pin-Out
2) Ground
3) Antenna
7) Ground
11) AGC On-Off
13) RSSI Out - Test point
14) Data Out
15) +V
4.5
14.5
3
0.25
Information subject to change without notice
Applications
Apricancello
Attuatori
Avvolgibili
Pompe idrauliche
TECHNICAL SPECIFICATION
Characteristics
Supply Voltage
Supply Current
Reception frequency
RF sensitivity
IF Bandwidth - 3dB
Interferance rejection at ± 10 Mhz
Square wave output
Output high voltage
Output low voltage
Antenna RF emission
Switch-on time
Operating temperature range
Nota 1: Sensibilità ottenuta mediante generatore RF modulato 100%
Nota 2: La misura dell'emissione RF è stata ottenuta collegando direttamente l'analizzatore di spettro sul Pin 14 del RX.
Nota 4: Valori ottenuti con carico massimo di 10K.
P.N. 650201110G
AUREL S.p.A. • Via Foro dei Tigli, 4 • I 47015 Modigliana (FC) Italy • Phone : +39-0546.941124 • Fax : +39-0546.941660
http://www.aurelwireless.com • email: rfcomm@aurel.it
(1)
Alimentazione
Corrente Assorbita
Frequenza di ricezione
Sensibilità RF
Banda passante IF a - 3dB
Reiezione alle Interferenze a ± 10 Mhz
Onda quadra in uscita
Livello alto d’uscita
Livello basso d’uscita
Emissioni RF spurie in antenna
Tempo di accensione
Temperatura di lavoro
(1)
Min Typ Max Unit
4.5
-110
60
0.1
0.8Vd
-20
(4)
5
7.5
433.92
-113
300
2
(1)
5.5
8.6
3
0.2Vd
- 60
0.3
+80
Ta = 25 °C
Vdc
mA
MHz
dBm
KHz
dB
KHz
(4)
(2)
V
V
dB
ms
°C
