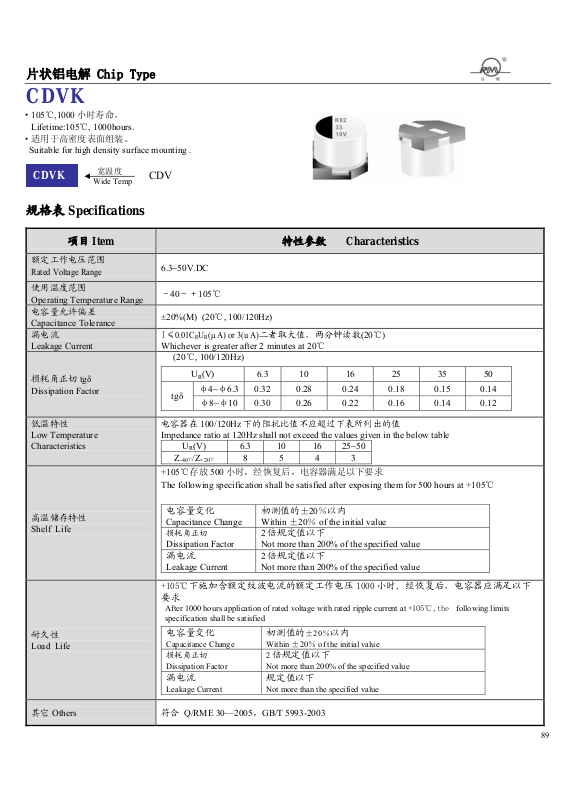

Page 1
片状铝电解 Chip Type
CDVK
·105℃,1000 小时寿命。
Lifetime:105℃, 1000hours.
·适用于高密度表面组装。
Suitable for high density surface mounting .
CDVK
宽温度
Wide Temp
CDV
规格表 Specifications
项目 Item 特性参数 Characteristics
额定工作电压范围
Rated Voltage Range
使用温度范围
Operating Temperature Range
电容量允许偏差
Capacitance Tolerance
漏电流
Leakage Current
损耗角正切 tgδ
Dissipation Factor
低温特性
Low Temperature
Characteristics
高温储存特性
Shelf Life
6.3~50V.DC
－40～＋105℃
±20%(M) (20 , ℃ 100/120Hz)
0.01CRUR(μ A) or 3(u A)
I≤
Whichever is greater after 2 minutes at 20 ℃
(20 , ℃ 100/120Hz)
U
(V) 6.3 10 16 25 35 50
R
φ4~φ6.3 0.32 0.28 0.24 0.18 0.15 0.14
tgδ
电容器在 100/120Hz 下的阻抗比值不应超过下表所列出的值
Impedance ratio at 120Hz shall not exceed the values given in the below table
+105℃存放 500 小时，经恢复后，电容器满足以下要求
The following specification shall be satisfied after exposing them for 500 hours at +105℃
φ8~φ10
(V) 6.3 10 16 25~50
U
R
Z
/Z
℃
+20
℃
-40
电容量变化
Capacitance Change
损耗角正切
Dissipation Factor
漏电流
Leakage Current
二者取大值，两分钟读数(20 )℃
0.30 0.26 0.22 0.16 0.14 0.12
8 5 4 3
初测值的±20％以内
Within ±20％ of the initial value
倍规定值以下
2
Not more than 200% of the specified value
倍规定值以下
2
Not more than 200% of the specified value
+105℃
下施加含额定纹波电流的额定工作电压 1000 小时, 经恢复后，电容器应满足以下
要求
After 1000 hours application of rated voltage with rated ripple current at +105℃,the following limits
specification shall be satisfied
耐久性
Load Life
电容量变化
Capacitance Change
损耗角正切
Dissipation Factor
漏电流
Leakage Current
其它 Others 符合 Q/RME 30—2005，GB/T 5993-2003
初测值的±20％以内
Within ±20％ of the initial value
2 倍规定值以下
Not more than 200% of the specified value
规定值以下
Not more than the specified value
89
Page 2
片状铝电解 Chip Type
CDVK
产品外形图 Dimensions
DL±0.5 A B C W P±0.2
4 5.5 4.3 4.3 2.0 0.5～0.8 1.0
5 5.5 5.3 5.3 2.3 0.5～0.8 1.5
6.3 5.5 6.6 6.6 2.7 0.5～0.8 2.0
6.3 7.7 6.6 6.6 2.7 0.5～0.8 2.0
8 10.5 8.4 8.4 3.4 0.5～0.8 3.1
10 10.5 10.4 10.4 3.4 0.7～1.1 4.7
尺寸和最大纹波电流一览表
Size and Max Ripple Current
U
(V)
R
CR(μF)
0.1
0.22
0.33
0.47
1.0
2.2
3.3
4.7
10
22
33
47
100
220
330
470
1000
6.3 10 16 25 35 50
Size
I
R
4×5.5 2
4×5.5 4
4×5.5 4
4×5.5 5
4×5.5 8
4×5.5 11
4×5.5 14
4×5.5 13 4×5.5 15 5×5.5 19
4×5.5 18 4×5.5 19 5×5.5 25 6.3×5.5 31
4×5.5 20 4×5.5 25 5×5.5 31 5×5.5 33 6.3×5.5 42 6.3×5.5 46
5×5.5 29 5×5.5 35 5×5.5 38 6.3×5.5 46 6.3×5.5 52 6.3×7.7 65
5×5.5 34 6.3×5.5 48 6.3×5.5 52 6.3×5.5 55 6.3×5.5 62 6.3×7.7 78
6.3×5.5 57 6.3×5.5 70 6.3×5.5 76 6.3×7.7 92 8×10.5 138 8×10.5 151
6.3×5.5 85 6.3×7.7 119 6.3×7.7 129 8×10.5 183 10×10.5 233 10×10.5 255
6.3×7.7 119 8×10.5 194 8×10.5 210 10×10.5 255 10×10.5 285
8×10.5 189 8×10.5 231 10×10.5 286 10×10.5 304
10×10.5 314 10×10.5 385
尺寸 Size:φD× L(mm)
Size
I
R
纹波电流(I
Size
)Ripple Current:(mArms,105℃,100/120Hz)
R
I
R
Size
I
Size
R
I
R
Size
mm
I
R
纹波电流修正系数 Ripple Current Multiplier
·频率系数 Frequency Coefficient ·温度系数 Temperature Coefficient
频率
Frequency (Hz)
0.1～47μF
100～1000μF
50/60 100/120 1K
0.8 1.0 1.3 1.5
0.8 1.0 1.1 1.2
≥10K
温度(℃) Temperature
系数 Coefficient
≤65
1.6 1.4 1.0
85 105
90
