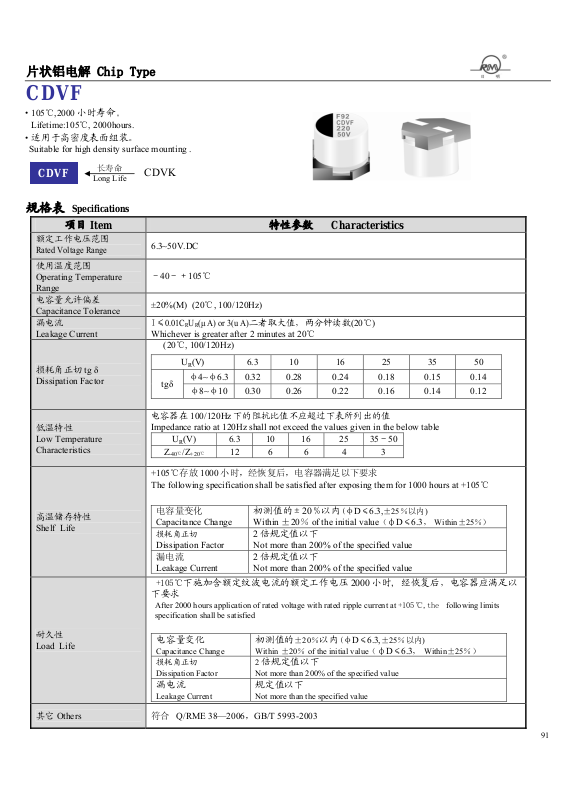

Page 1
片状铝电解 Chip Type
CDVF
·105℃,2000 小时寿命。
Lifetime:105℃, 2000hours.
适用于高密度表面组装。
·
Suitable for high density surface mounting .
CDVF
长寿命
Long Life
CDVK
规格表 Specifications
项目 Item 特性参数 Characteristics
额定工作电压范围
Rated Voltage Range
使用温度范围
Operating Temperature
Range
电容量允许偏差
Capacitance Tolerance
漏电流
Leakage Current
6.3~50V.DC
－40～＋105℃
±20%(M) (20 , ℃ 100/120Hz)
0.01CRUR(μ A) or 3(u A)
I≤
Whichever is greater after 2 minutes at 20 ℃
(20 , ℃ 100/120Hz)
二者取大值，两分钟读数(20 )℃
损耗角正切 tg δ
Dissipation Factor
低温特性
Low Temperature
Characteristics
高温储存特性
Shelf Life
耐久性
Load Life
U
(V) 6.3 10 16 25 35 50
R
φ4~φ6.3
tgδ
电容器在 100/120Hz 下的阻抗比值不应超过下表所列出的值
Impedance ratio at 120Hz shall not exceed the values given in the below table
+105℃存放 1000 小时，经恢复后，电容器满足以下要求
The following specification shall be satisfied after exposing them for 1000 hours at +105℃
电容量变化
Capacitance Change
损耗角正切
Dissipation Factor
漏电流
Leakage Current
+105℃
φ8~φ10
(V) 6.3 10 16 25
U
R
Z
/Z
℃
+20
℃
-40
下施加含额定纹波电流的额定工作电压 2000 小时, 经恢复后，电容器应满足以
0.32 0.28 0.24 0.18 0.15 0.14
0.30 0.26 0.22 0.16 0.14 0.12
35～50
12 6 6 4 3
初测值的±20％以内(φD≤6.3,±25％以内)
Within ±20％ of the initial value（φD≤6.3， Within±25％）
2 倍规定值以下
Not more than 200% of the specified value
2 倍规定值以下
Not more than 200% of the specified value
下要求
After 2000 hours application of rated voltage with rated ripple current at +105℃,the following limits
specification shall be satisfied
电容量变化
Capacitance Change
损耗角正切
Dissipation Factor
漏电流
Leakage Current
初测值的±20％以内(φD≤6.3,±25％以内)
Within ±20％ of the initial value（
2 倍规定值以下
Not more than 200% of the specified value
φD≤6.3， Within±25％）
规定值以下
Not more than the specified value
其它 Others 符合 Q/RME 38—2006，GB/T 5993-2003
91
Page 2
片状铝电解 Chip Type
CDVF
产品外形图 Dimensions
DL±0.5 A B C W P±0.2
4 5.5 4.3 4.3 2.0 0.5～0.8 1.0
5 5.5 5.3 5.3 2.3 0.5～0.8 1.5
6.3 5.5 6.6 6.6 2.7 0.5～0.8 2.0
6.3 7.7 6.6 6.6 2.7 0.5～0.8 2.0
8 10.5 8.4 8.4 3.4 0.5～0.8 3.1
10 10.5 10.4 10.4 3.4 0.7～1.1 4.7
尺寸与最大纹波电流一览表
Size and Max Ripple Current
U
(V)
R
CR(μF)
0.1
0.22
0.33
0.47
1.0
2.2
3.3
4.7
10
22
33
47
100
220
330
470
1000
6.3 10 16 25 35 50
Size
I
R
4×5.5 2
4×5.5 4
4×5.5 4
4×5.5 5
4×5.5 8
4×5.5 11
4×5.5 14
4×5.5 13 4×5.5 15 5×5.5 19
4×5.5 18 4×5.5 19 5×5.5 25 6.3×5.5 31
4×5.5 20 4×5.5 25 5×5.5 31 5×5.5 33 6.3×5.5 42 6.3×5.5 46
5×5.5 29 5×5.5 35 5×5.5 38 6.3×5.5 46 6.3×5.5 52 6.3×7.7 65
5×5.5 34 6.3×x5.5 48 6.3×5.5 52 6.3×5.5 55 6.3×5.5 62 6.3×7.7 78
6.3×5.5 57 6.3×5.5 70 6.3×5.5 76 6.3×7.7 92 8×10.5 138 8×10.5 151
6.3×5.5 85 6.3×7.7 119 6.3×7.7 129 8×10.5 183 10×10.5 233 10×10.5 255
6.3×7.7 119 8×10.5 194 8×10.5 210 10×10.5 255 10×10.5 285
8×10.5 189 8×10.5 231 10×10.5 286 10×10.5 304
10×10.5 314 10×10.5 385
Size
I
R
尺寸 Size:φD × L(mm)
纹波电流(I
Size
)Ripple Current:(mArms,105℃,100/120Hz)
R
I
R
Size
I
R
Size
I
R
Size
I
mm
R
纹波电流修正系数 Ripple Current Multiplier
·频率系数 Frequency Coefficient ·温度系数 Temperature Coefficient
频率
Frequency (Hz)
0.1～47μF
100～1000μF
50/60 100/120 1K
0.8 1.0 1.3 1.5
0.8 1.0 1.1 1.2
≥10K
温度(℃) Temperature
系数 Coefficient
≤65
1.6 1.4 1.0
85 105
92
