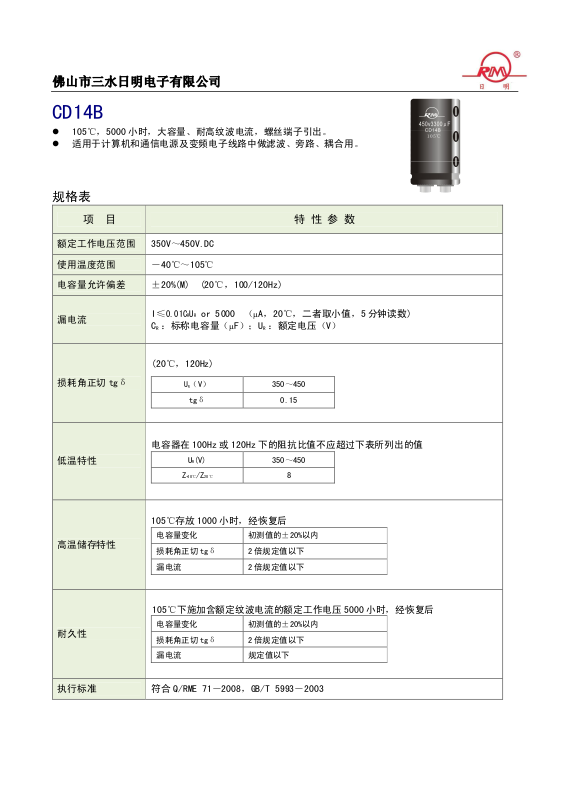

佛山市三水日明电子有限公司
CD14B
105℃，5000 小时，大容量、耐高纹波电流，螺丝端子引出。
适用于计算机和通信电源及变频电子线路中做滤波、旁路、耦合用。
规格表
项 目 特 性 参 数
额定工作电压范围 350V～450V.DC
使用温度范围 －40℃～105℃
电容量允许偏差 ±20%(M) (20℃，100/120Hz)
I≤
漏电流
0.01CRUR or 5000 （A，20℃，二者取小值，5 分钟读数)
CR ：标称电容量（F）；UR ：额定电压（V）
损耗角正切 tgδ
低温特性
高温储存特性
耐久性
(20℃，120Hz)
UR（V） 350～450
tgδ 0.15
电容器在 100Hz 或 120Hz 下的阻抗比值不应超过下表所列出的值
UR(V) 350～450
Z
8
-40℃/Z20℃
105℃存放 1000 小时，经恢复后
电容量变化 初测值的±20%以内
损耗角正切 tgδ 2 倍规定值以下
漏电流 2 倍规定值以下
105℃下施加含额定纹波电流的额定工作电压 5000 小时，经恢复后
电容量变化 初测值的±20%以内
损耗角正切 tgδ 2 倍规定值以下
漏电流 规定值以下
执行标准 符合 Q/RME 71－2008，GB/T 5993－2003
Page 2
佛山市三水日明电子有限公司
CD14B

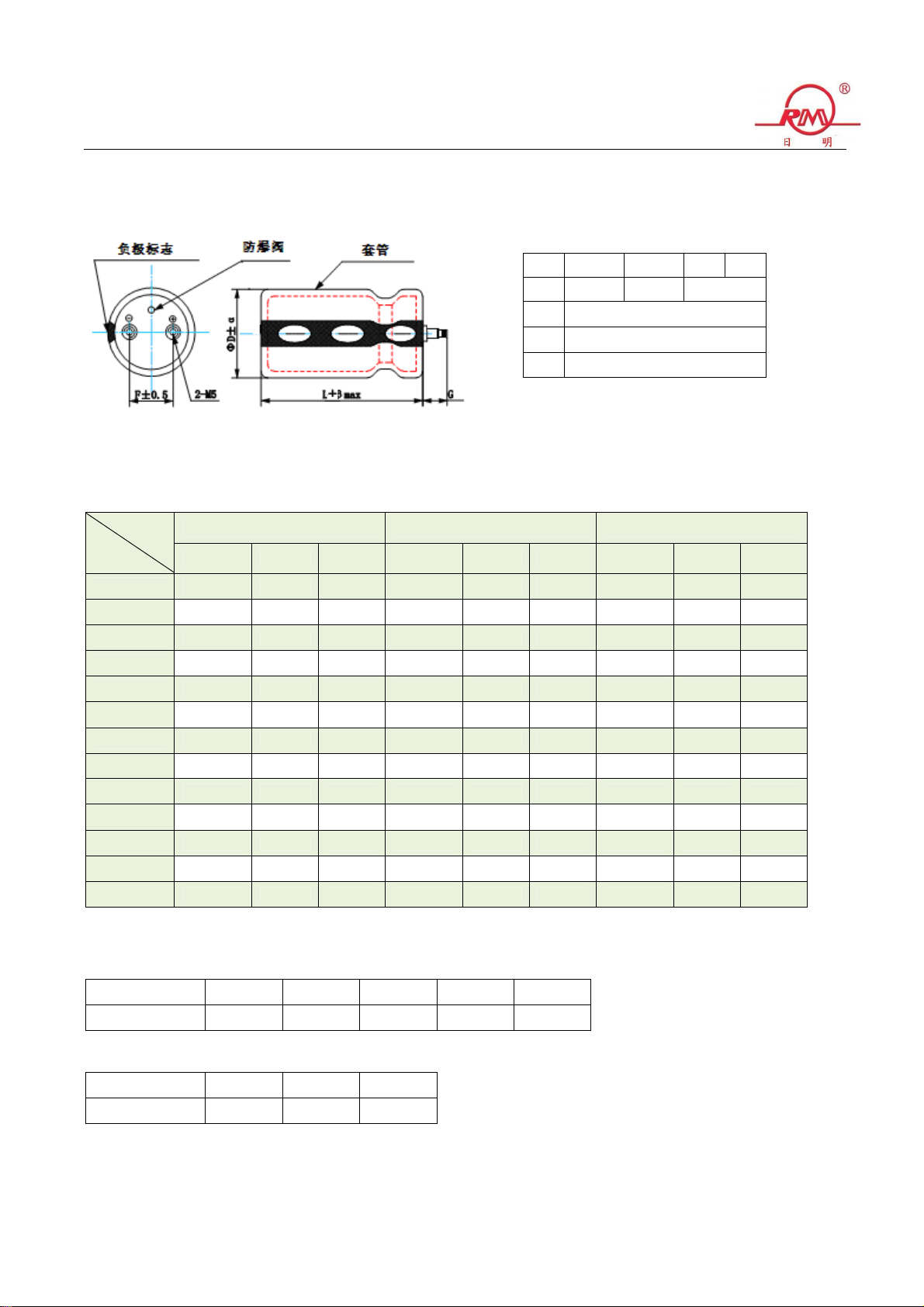

产品外形图
mm
D 51 64 77 90
F 22.0 28.6 32.0
G 10
α 2.0
β 2.0
尺寸：ΦDxL(mm)
纹波电流 I
尺寸、最大纹波电流与最大损耗一览表 损耗角正切 tgδ：(20℃，120Hz)
350 400 450 UR(V)
CR(F)
1000
1200
1500
1800
2200
2700
3300
3900
4700
5600
6800
8200
10000
DxL IR tgδ DxL IR tgδ DxL IR tgδ
51×75 3.9 0.15 51×75 3.9 0.15 51×96 4.2 0.15
5×75 4.2 0.15 51×96 4.6 0.15 51×115 5.0 0.15
51×96 5.2 0.15 51×115 5.6 0.15 51×130 5.9 0.15
51×96 5.7 0.15 51×130 6.4 0.15 64×96 6.3 0.15
51×130 7.1 0.15 64×96 6.9 0.15 64×115 7.4 0.15
64×96 7.7 0.15 64×115 8.2 0.15 64×130 8.6 0.15
64×115 9.1 0.15 64×130 9.5 0.15 64×155 10.2 0.15
64×130 10.4 0.15 64×155 11.1 0.15 77×155 11.7 0.15
64×155 12.2 0.15 77×130 12.0 0.15 77×155 12.9 0.15
77×130 13.1 0.15 77×155 14.0 0.15 90×157 14.9 0.15
77×155 15.5 0.15 90×157 16.5 0.15
90×157 18.1 0.15 90×157 18.1 0.15
90×157 19.9 0.15
：(Arms，105℃，120Hz)
R
纹波电流修正系数
频率系数
频率（Hz） 50/60 120 300 1K ≥10K
系数 0.7 1.0 1.1 1.3 1.4
温度系数
温度（℃） ≤65 85 105
系数 2.4 2.0 1.0
