Datasheet R-LS Datasheet

Page 1

HER MEI

鋁質電解電容器

ASIACON

105℃ 高耐紋波、低阻抗、長壽命品 105℃HIGH RIPPLE CURRENT, LOWEST IMPEDANCE,LONG LIFE 壽命：105℃ 3000～8000 小時 Load Life :105℃ 3000～8000 hours

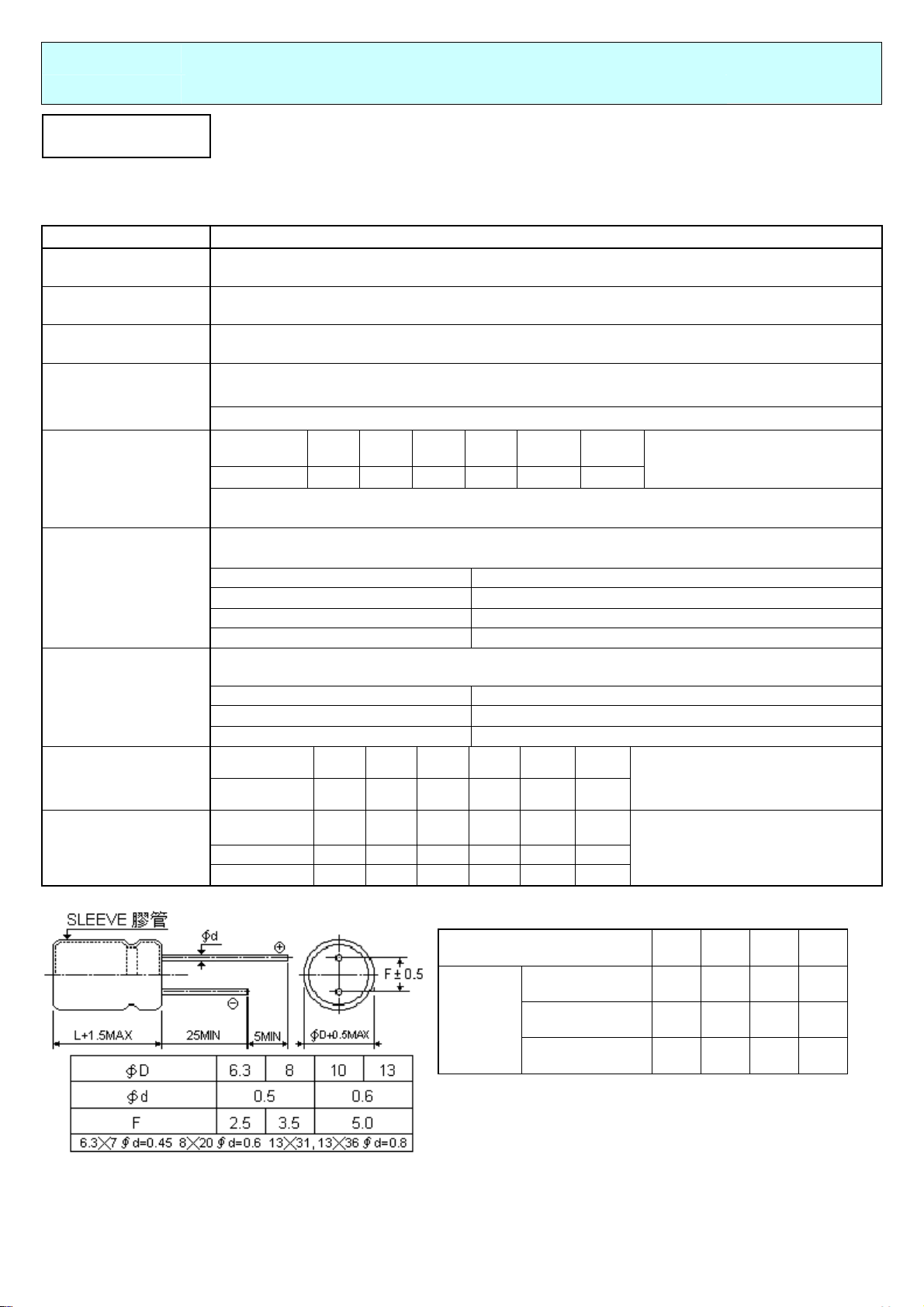

■ 規格表 SPECIFICATIONS 項目 Items

使用溫度範圍

Category Temperature Range

額定電壓範圍

Rated Voltage Range

靜電容量容許差

Capacitance Tolerance

洩漏電流

Leakage Current (MAX)

散逸因素(tanδ)

Dissipation Factor (MAX)

高溫負荷

Load Life

高溫放置

Shelf Life

突波電壓(V)

Surge Voltage

低溫特性

Low Temperature Stability

(合成阻抗比)

Impedance Ratio (MAX)

■ 尺寸圖 DIMENSIONS (mm) ■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT

ALUMINUM ELECTROLYTIC CAPACITORS

系列

SERIES

特性 Characteristics

-40～+105℃

6.3～50V.DC

±20%(M)(25℃，120Hz)

I≦0.01CV 或 3 μA (值小於 3μA 時使用) I≦0.01CV or 3 μA whichever is greater (施加額定電壓 3 分鐘後) (After 3 minutes application of rated voltage)

I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)

額定電壓(V)

Rated Voltage

tanδ 0.22

當靜電容量超過 1000μF 時，每增加 1000μF 單位需加 0.02 的值與上述的值。

When rated capacitance is over 1000μF, tanδ shall be added 0.02 to the listed value with increase of every 1000μF.

105℃恆溫施加額定電壓(含紋波電流)如下列壽命時間後，必須滿足下列的值。

After life test with rated ripple current at 105℃ conditions stated in the table below, the capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±25%以內 W ithin ±25% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值以下 Not more than the specified value 壽命時間 Life Time ∮D≦6.3=3000hrs ∮D=8=4000hrs ∮D=10=6000hrs ∮D≧13=8000hrs

105℃恆溫不施加額定電壓 1000 小時後，必須滿足下列的值。

After applying no rated voltage for 1000hrs at 105℃.The capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value 散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value 洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value

額定電壓(V)

Rated Voltage

突波電壓(V)

Surge Voltage

額定電壓(V)

Rated Voltage

Z(-25℃) / Z(25℃) 3 3 2 2 2 2

Z(-40℃) / Z(25℃) 6 6 4 4 3 3

6.3 10 16 25 35 50

0.19 0.16 0.14 0.12 0.10

6.3 10 16 25 35 50

8 13 20 32 44 63

6.3 10 16 25 35 50

(1) 頻率係數 Frequency coefficient

頻率(Hz)

Frequency

56～330μF

係數

Coefficient

470～1000μF

1200～10000μF

25℃ 120Hz

120Hz

120 1k 10k 100k

0.50 0.70 0.90 1.00

0.60 0.80 0.93 1.00

0.70 0.85 0.96 1.00

Page 2

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

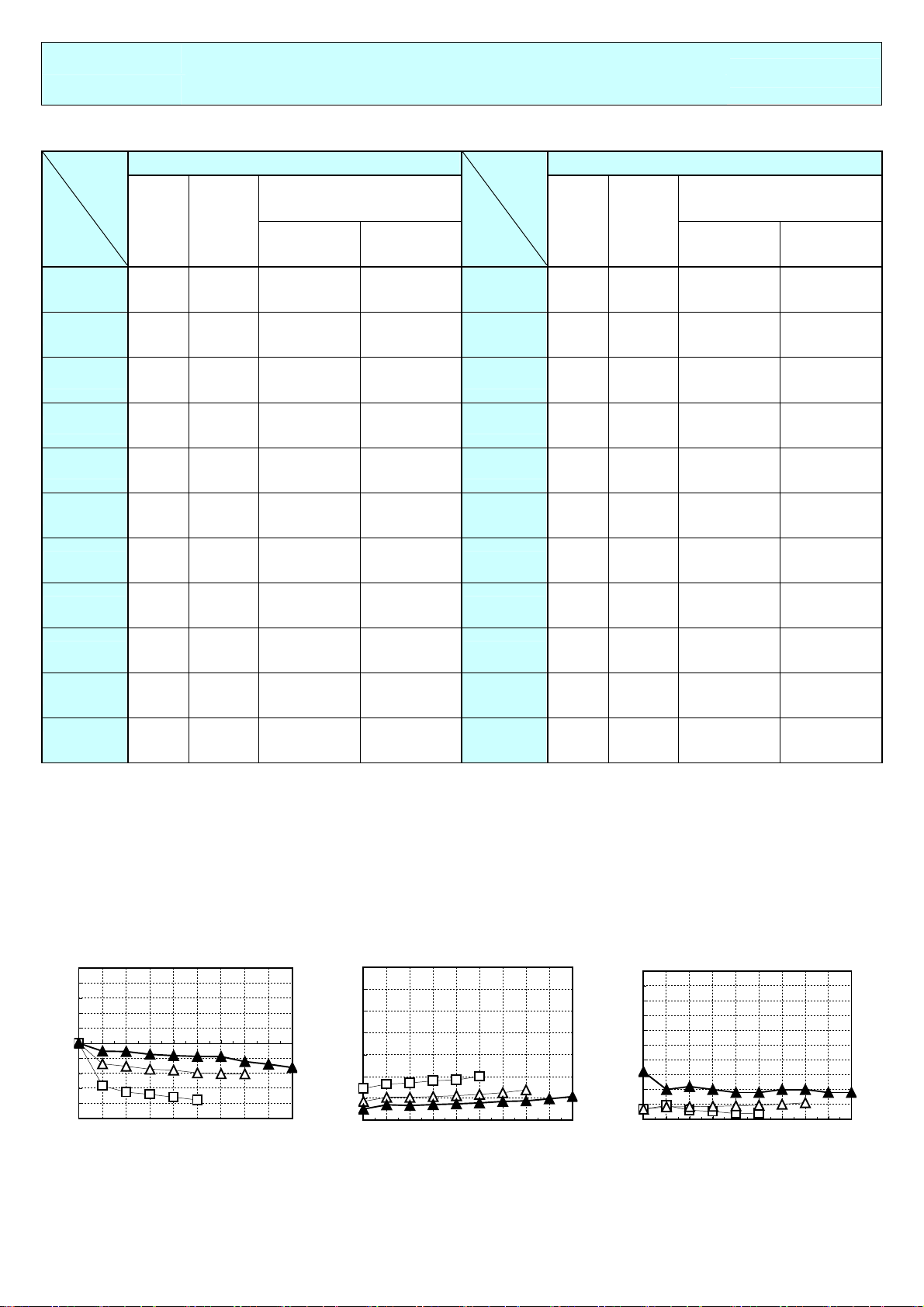

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT

Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,100kHz)

額定電壓

W V(V.DC)

額定

靜電容量

Cap(μF)

尺寸

Size

容許

紋波電流

Ripple

Current

6.3(0J) 10(1A)

合成阻抗

Impedance(ΩMAX)

25℃,100kHz -10℃,100kHz

額定電壓

WV(V.DC)

額定

靜電容量

Cap(μF)

尺寸

Size

紋波電流

Ripple

Current

容許

合成阻抗

Impedance(ΩMAX)

25℃,100kHz -10℃,100kHz

220

390

470

820

1500

1200

2200

2700

3900

5600

6800

10000

6.3╳7

6.3╳11

8╳7

8╳12

8╳16

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

13╳31

360 0.140 0.560 180

530 0.090 0.360 330

580 0.072 0.288 390

950 0.038 0.152 820

1140 0.036 0.144 1200

1090 0.043 0.129 1800

1640 0.023 0.069 2200

1780 0.020 0.060 2700

2160 0.016 0.048 4700

2550 0.014 0.042 5600

3030 0.013 0.039 8200

3570 0.011 0.033

6.3╳7

6.3╳11

8╳7

8╳12

8╳16

10╳16

10╳21

10╳25

13╳21

13╳26

13╳31

360 0.140 0.560

530 0.090 0.360

580 0.072 0.288

950 0.038 0.152

1140 0.036 0.144

1640 0.023 0.069

1780 0.020 0.060

2160 0.016 0.048

2550 0.014 0.042

3030 0.013 0.039

3570 0.011 0.033

額定電壓

W V(V.DC)

額定

靜電容量

Cap(μF)

150

220

270

560

820

1200

1800

2200

3900

4700

尺寸 Size

6.3╳7

6.3╳11

8╳7

8╳12

8╳16

10╳16

10╳21

10╳25

13╳21

13╳26

額定電壓

WV(V.DC)

額定

靜電容量

Cap(μF)

容許

紋波電流

Ripple

Current

16(1C) 25(1E)

合成阻抗

Impedance(ΩMAX)

25℃,100kHz -10℃,100kHz

360 0.140 0.560 82

530 0.090 0.360 150

580 0.072 0.288 180

950 0.038 0.152 330

1140 0.036 0.144 560

1640 0.023 0.069 820

1780 0.020 0.060 1000

2160 0.016 0.048 1500

2550 0.014 0.042 2200

3030 0.013 0.039 2700

尺寸 Size

6.3╳7

6.3╳11

8╳7

8╳12

8╳16

10╳16

10╳21

10╳25

13╳21

13╳26

容許

紋波電流

Ripple

Current

25℃,100kHz -10℃,100kHz

合成阻抗

Impedance(ΩMAX)

360 0.140 0.560

530 0.090 0.360

580 0.072 0.288

950 0.038 0.152

1140 0.036 0.144

1640 0.023 0.069

1780 0.020 0.060

2160 0.016 0.048

2550 0.014 0.042

3030 0.013 0.039

5600

13╳31

3570 0.011 0.033 3300

13╳31

3570 0.011 0.033

Page 3

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT

Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,100kHz)

額定電壓

W V(V.DC)

額定

靜電容量

Cap(μF)

尺寸

Size

容許

紋波電流

Ripple

Current

35(1V) 50(1H)

合成阻抗

Impedance(ΩMAX)

25℃,100kHz -10℃,100kHz

額定電壓

WV(V.DC)

額定

靜電容量

Cap(μF)

尺寸

Size

紋波電流

Ripple

Current

容許

合成阻抗

Impedance(ΩMAX)

25℃,100kHz -10℃,100kHz

100

120

220

330

560

680

820

1500

1800

6.3╳7

6.3╳11

8╳7

8╳12

8╳16

10╳16

10╳21

10╳25

13╳21

13╳26

360 0.140 0.560

530 0.090 0.360

580 0.072 0.288

950 0.038 0.152

1140 0.036 0.144

1640 0.023 0.069

1780 0.020 0.060

2160 0.016 0.048

2550 0.014 0.042

3030 0.013 0.039

120

150

180

330

470

560

820

1000

1500

6.3╳11

8╳12

8╳16

10╳13

10╳16

10╳21

10╳25

13╳21

13╳26

13╳31

530 0.090 0.360

950 0.038 0.152

1140 0.036 0.144

1090 0.043 0.129

1640 0.023 0.069

1780 0.020 0.060

2160 0.016 0.048

2550 0.014 0.042

3030 0.013 0.039

3570 0.011 0.033

2200

13╳31

3570 0.011 0.033

▓ 耐久性 ENDURANCE

□ 1500μF-6.3V 8╳16 △1800μF-16V 10╳21 ▲820μF-50V 13╳21

CAPACITANCE CHANGE(△C/C)

25 20 15 10

-5

-10

-15

-20

-25 0 500 1000 2000 3000 4000 5000 6000 7000 8000

TIME(Hours)

DISSIPATION FACTOR(%)

0 500 1000 2000 3000 4000 5000 6000 7000 8000

TIME(Hours)

50 45 40 35 30

25 20 15 10

LEAKAGE CURRENT(uA)

5 0

0 500 1000 2000 3000 4000 5000 6000 7000 8000

TIME(Hours)
