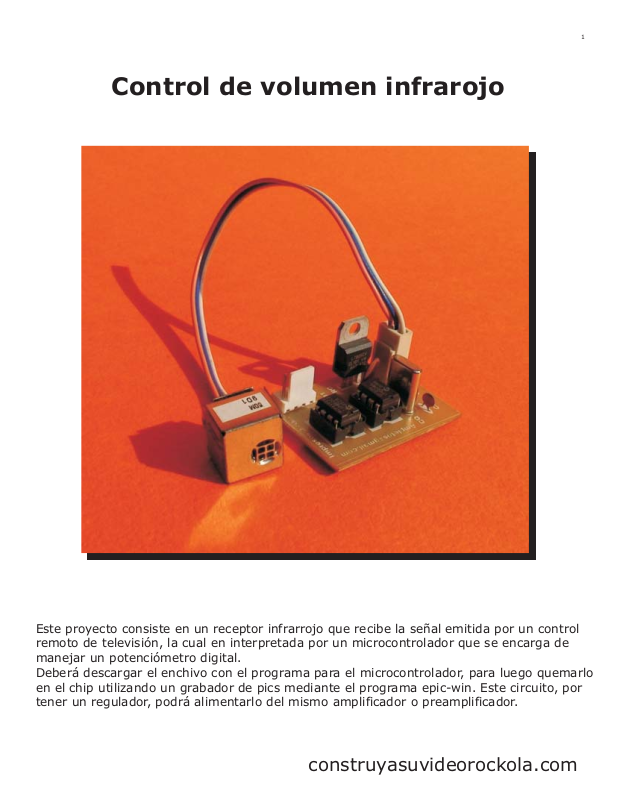

Control de volumen infrarojo
1
Este proyecto consiste en un receptor infrarrojo que recibe la señal emitida por un control
remoto de televisión, la cual en interpretada por un microcontrolador que se encarga de
manejar un potenciómetro digital.
Deberá descargar el enchivo con el programa para el microcontrolador, para luego quemarlo
en el chip utilizando un grabador de pics mediante el programa epic-win. Este circuito, por
tener un regulador, podrá alimentarlo del mismo amplificador o preamplificador.
construyasuvideorockola.com
Page 2
Control de volumen infrarojo
+Vcc 12v
Lm7805
1N4002
0.1 F
22 pF
2
1
Pic 12F629
7
2
8
1
MCP41010
7
4GHz
22 pF
Receptor infrarojo
6
3
4
5
8
2
3
4
6
5
Potensiometro
10K
Este circuito se recomienda para manejar el volumen de los integrados:
LM1036, LM4610, TDA 1524A, y/o TA 7630P.
construyasuvideorockola.com
Page 3
Control de volumen infrarojo
4,4 cm
Construyasuvideorockola.com
22 uF
22 uF
Infrarrojo
4.00000 Mhz
LM 7805
12F629
104
1N4148
MCP41010
+12V
12V In Out G
3,1 cm
+12V
3

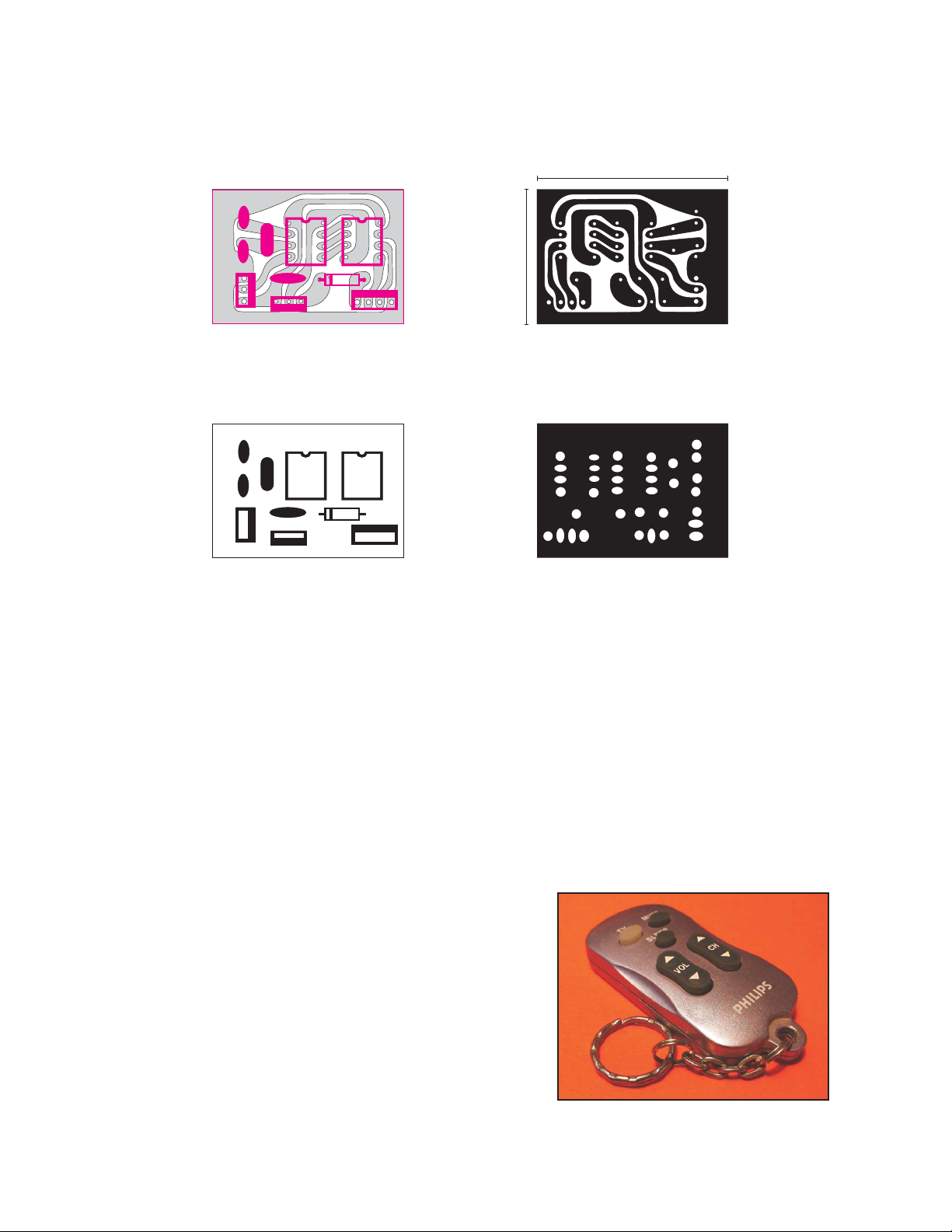

Posición de los componentes
Construyasuvideorockola.com
22 uF
22 uF
Infrarrojo
4.00000 Mhz
LM 7805
12F629
104
1N4148
Máscara de componentes
Lista de materiales
Integrados
PIC 12F629
MCP41010
Condensadores
MCP41010
12V In Out G
Circuito impreso
Máscara de antisolder
Si desea manejar el volumen por señal y no
por integrados de volumen por tensión,
Puede retocar el circuito para utilizar dos
potenciómetros o un .
MCP41010 MCP42010
Cuando el control remoto es universal deberá
programarlo utilizando el código para controles
marca Phillips.
2C22pF
1 C 0.1 uF
Varios
LM 7805
Diodo 1N4002
Cristal de 4GHz
Receptor infrarrojo
Conector de 4 pines pequeño
Conector de 3 pines pequeño
Control remoto PHILLIPS o universal
