Page 1
Betriebsspannung
110-240V~ 50-60 Hz AC (W echselstrom)
Leistungsaufnahme
ca. 30W
Ladestrom
1A, 2A, 4A wählbar
Ladekontrolle
Kontroll-LED, akustisch
Betriebstemperaturbereich
0°C bis +40°C
Abmessungen (L x B x T)
ca. 120 x 98 x 42 mm (ohne Anschlussleitung)
Gewicht
ca. 305g (ohne Anschlussleitung)

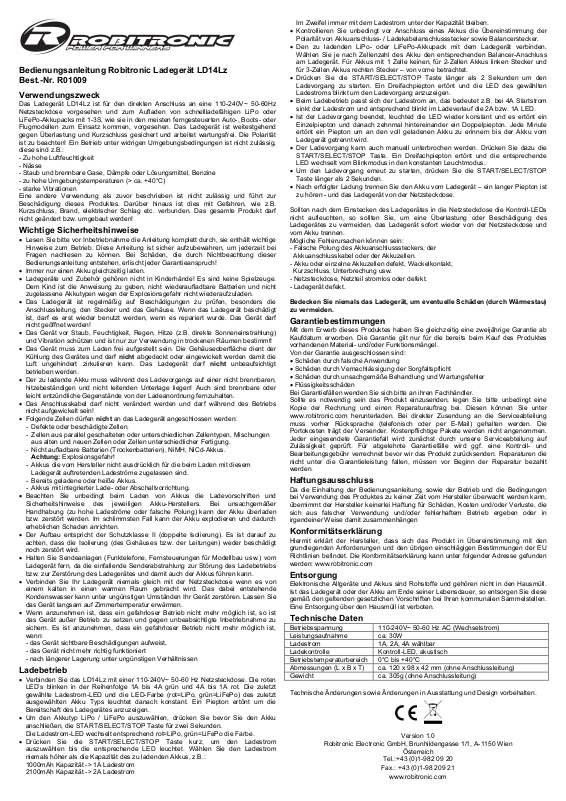

Bedienungsanleitung Robitronic Ladegerät LD14Lz
Best.-Nr. R01009
Verwendungszweck
Das Ladegerät LD14Lz ist für den direkten Anschluss an eine 110-240V~ 50-60Hz
Netzsteckdose vorgesehen und zum Aufladen von schnellladefähigen LiPo oder
LiFePo-Akkupacks mit 1-3S, wie sie in den meisten ferngesteuerten Auto-, Boots- oder
Flugmodellen zum Einsatz kommen, vorgesehen. Das Ladegerät ist weitestgehend
gegen Überlastung und Kurzschluss gesichert und arbeitet wartungsfrei. Die Polarität
ist zu beachten! Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig,
diese sind z.B.:
- Zu hohe Luftfeuchtigkeit
- Nässe
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel, Benzine
- zu hohe Umgebungstemperaturen (> ca. +40°C)
- starke Vibrationen
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur
Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B.
Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf
nicht geändert bzw. umgebaut werden!
Wichtige Sicherheitshinweise
• Lesen Sie bitte vor Inbetriebnahme die Anleitung komplett durch, sie enthält wichtige
Hinweise zum Betrieb. Diese Anleitung ist sicher aufzubewahren, um jederzeit bei
Fragen nachlesen zu können. Bei Schäden, die durch Nichtbeachtung dieser
Bedienungsanleitung entstehen, erlischt jeder Garantieanspruch!
• Immer nur einen Akku gleichzeitig laden.
• Ladegeräte und Zubehör gehören nicht in Kinderhände! Es sind keine Spielzeuge.
Dem Kind ist die Anweisung zu geben, nicht wiederaufladbare Batterien und nicht
zugelassene Akkutypen wegen der Explosionsgefahr nicht wiederaufzuladen.
• Das Ladegerät ist regelmäßig auf Beschädigungen zu prüfen, besonders die
Anschlussleitung, den Stecker und das Gehäuse. Wenn das Ladegerät beschädigt
ist, darf es erst wieder benutzt werden, wenn es repariert wurde. Das Gerät darf
nicht geöffnet werden!
• Das Gerät vor Staub, Feuchtigkeit, Regen, Hitze (z.B. direkte Sonneneinstrahlung)
und Vibration schützen und ist nur zur Verwendung in trockenen Räumen bestimmt!
• Das Gerät muss zum Laden frei aufgestellt sein. Die Gehäuseoberfläche dient der
Kühlung des Gerätes und darf nicht abgedeckt oder eingewickelt werden damit die
Luft ungehindert zirkulieren kann. Das Ladegerät darf nicht unbeaufsichtigt
betrieben werden.
• Der zu ladende Akku muss während des Ladevorgangs auf einer nicht brennbaren,
hitzebeständigen und nicht leitenden Unterlage liegen! Auch sind brennbare oder
leicht entzündliche Gegenstände von der Ladeanordnung fernzuhalten.
• Das Anschlusskabel darf nicht verändert werden und darf während des Betriebs
nicht aufgewickelt sein!
• Folgende Zellen dürfen nicht an das Ladegerät angeschlossen werden:
- Defekte oder beschädigte Zellen.
- Zellen aus parallel geschalteten oder unterschiedlichen Zellentypen, Mischungen
aus alten und neuen Zellen oder Zellen unterschiedlicher Fertigung.
- Nicht aufladbare Batterien (Trockenbatterien), NiMH, NiCd-Akkus.
Achtung: Explosionsgefahr!
- Akkus die vom Hersteller nicht ausdrücklich für die beim Laden mit diesem
Ladegerät auftretenden Ladeströme zugelassen sind.
- Bereits geladene oder heiße Akkus.
- Akkus mit integrierter Lade- oder Abschaltvorrichtung.
• Beachten Sie unbedingt beim Laden von Akkus die Ladevorschriften und
Sicherheitshinweise des jeweiligen Akku-Herstellers. Bei unsachgemäßer
Handhabung (zu hohe Ladeströme oder falsche Polung) kann der Akku überladen
bzw. zerstört werden. Im schlimmsten Fall kann der Akku explodieren und dadurch
erheblichen Schaden anrichten.
• Der Aufbau entspricht der Schutzklasse II (doppelte Isolierung). Es ist darauf zu
achten, dass die Isolierung (des Gehäuses bzw. der Leitungen) weder beschädigt
noch zerstört wird.
• Halten Sie Sendeanlagen (Funktelefone, Fernsteuerungen für Modellbau usw.) vom
Ladegerät fern, da die einfallende Senderabstrahlung zur Störung des Ladebetriebs
bzw. zur Zerstörung des Ladegerätes und damit auch der Akkus führen kann.
• Verbinden Sie Ihr Ladegerät niemals gleich mit der Netzsteckdose wenn es von
einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende
Kondenswasser kann unter ungünstigen Umständen Ihr Gerät zerstören. Lassen Sie
das Gerät langsam auf Zimmertemperatur erwärmen.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist
das Gerät außer Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu
sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr richtig funktioniert
- nach längerer Lagerung unter ungünstigen Verhältnissen
Ladebetrieb
• Verbinden Sie das LD14Lz mit einer 110-240V~ 50-60 Hz Netzsteckdose. Die roten
LED’s blinken in der Reihenfolge 1A bis 4A grün und 4A bis 1A rot. Die zuletzt
gewählte Ladestrom-LED und die LED-Farbe (rot=LiPo, grün=LiFePo) des zuletzt
ausgewählten Akku Typs leuchtet danach konstant. Ein Piepton ertönt um die
Bereitschaft des Ladegerätes anzuzeigen.
• Um den Akkutyp LiPo / LiFePo auszuwählen, drücken Sie bevor Sie den Akku
anschließen, die START/SELECT/STOP Taste für zwei Sekunden.
Die Ladestrom-LED wechselt entsprechend rot=LiPo, grün=LiFePo die Farbe.
• Drücken Sie die START/SELECT/STOP Taste kurz, um den Ladestrom
auszuwählen bis die entsprechende LED leuchtet. W ählen Sie den Ladestrom
niemals höher als die Kapazität des zu ladenden Akkus, z.B.:
1000mAh Kapazität -> 1A Ladestrom
2100mAh Kapazität -> 2A Ladestrom
Im Zweifel immer mit dem Ladestrom unter der Kapazität bleiben.
• Kontrollieren Sie unbedingt vor Anschluss eines Akkus die Übereinstimmung der
Polarität von Akkuanschluss- / Ladekabelanschlussstecker sowie Balancerstecker.
• Den zu ladenden LiPo- oder LiFePo-Akkupack mit dem Ladegerät verbinden.
Wählen Sie je nach Zellenzahl des Akku den entsprechenden Balancer-Anschluss
am Ladegerät. Für Akkus mit 1 Zelle keinen, für 2-Zellen Akkus linken Stecker und
für 3-Zellen Akkus rechten Stecker – von vorne betrachtet.
• Drücken Sie die START/SELECT/STOP Taste länger als 2 Sekunden um den
Ladevorgang zu starten. Ein Dreifachpiepton ertönt und die LED des gewählten
Ladestroms blinkt um den Ladevorgang anzuzeigen.
• Beim Ladebetrieb passt sich der Ladestrom an, das bedeutet z.B. bei 4A Startstrom
sinkt der Ladestrom und entsprechend blinkt im Ladeverlauf die 2A bzw. 1A LED.
• Ist der Ladevorgang beendet, leuchted die LED wieder konstant und es ertönt ein
Einzelpiepton und danach zehnmal hintereinander ein Doppelpiepton. Jede Minute
ertönt ein Piepton um an den voll geladenen Akku zu erinnern bis der Akku vom
Ladegerät getrennt wird.
• Der Ladevorgang kann auch manuell unterbrochen werden. Drücken Sie dazu die
START/SELECT/STOP Taste. Ein Dreifachpiepton ertönt und die entsprechende
LED wechselt vom Blinkmodus in den konstanten Leuchtmodus.
• Um den Ladevorgang erneut zu starten, drücken Sie die START/SELECT/STOP
Taste länger als 2 Sekunden.
• Nach erfolgter Ladung trennen Sie den Akku vom Ladegerät – ein langer Piepton ist
zu hören - und das Ladegerät von der Netzsteckdose.
Sollten nach dem Einstecken des Ladegerätes in die Netzsteckdose die Kontroll-LEDs
nicht aufleuchten, so sollten Sie, um eine Überlastung oder Beschädigung des
Ladegerätes zu vermeiden, das Ladegerät sofort wieder von der Netzsteckdose und
vom Akku trennen.
Mögliche Fehlerursachen können sein:
- Falsche Polung des Akkuanschlusssteckers, der
Akkuanschlusskabel oder der Akkuzellen.
- Akku oder einzelne Akkuzellen defekt, Wackelkontakt,
Kurzschluss, Unterbrechung usw.
- Netzsteckdose, Netzteil stromlos oder defekt.
- Ladegerät defekt.
Bedecken Sie niemals das Ladegerät, um eventuelle Schäden (durch Wärmestau)
zu vermeiden.
Garantiebestimmungen
Mit dem Erwerb dieses Produktes haben Sie gleichzeitig eine zweijährige Garantie ab
Kaufdatum erworben. Die Garantie gilt nur für die bereits beim Kauf des Produktes
vorhandenen Material- und/oder Funktionsmängel.
Von der Garantie ausgeschlossen sind:
• Schäden durch falsche Anwendung
• Schäden durch Vernachlässigung der Sorgfaltspflicht
• Schäden durch unsachgemäße Behandlung und Wartungsfehler
• Flüssigkeitsschäden
Bei Garantiefällen wenden Sie sich bitte an ihren Fachhändler.
Sollte es notwendig sein das Produkt einzusenden, legen Sie bitte unbedingt eine
Kopie der Rechnung und einen Reparaturauftrag bei. Diesen können Sie unter
www.robitronic.com herunterladen. Bei direkter Zusendung an die Serviceabteilung
muss vorher Rücksprache (telefonisch oder per E-Mail) gehalten werden. Die
Portokosten trägt der Versender. Kostenpflichtige Pakete werden nicht angenommen.
Jeder eingesendete Garantiefall wird zunächst durch unsere Serviceabteilung auf
Zulässigkeit geprüft. Für abgelehnte Garantiefälle wird ggf. eine Kontroll- und
Bearbeitungsgebühr verrechnet bevor wir das Produkt zurücksenden. Reparaturen die
nicht unter die Garantieleistung fallen, müssen vor Beginn der Reparatur bezahlt
werden.
Haftungsausschluss
Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen
bei Verwendung des Produktes zu keiner Zeit vom Hersteller überwacht werden kann,
übernimmt der Hersteller keinerlei Haftung für Schäden, Kosten und/oder Verluste, die
sich aus falscher Verwendung und/oder fehlerhaftem Betrieb ergeben oder in
irgendeiner Weise damit zusammenhängen
Konformitätserklärung
Hiermit erklärt der Hersteller, dass sich das Produkt in Übereinstimmung mit den
grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU
Richtlinien befindet. Die Konformitätserklärung kann unter folgender Adresse gefunden
werden: www.robitronic.com
Entsorgung
Elektronische Altgeräte und Akkus sind Rohstoffe und gehören nicht in den Hausmüll.
Ist das Ladegerät oder der Akku am Ende seiner Lebensdauer, so entsorgen Sie diese
gemäß den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen.
Eine Entsorgung über den Hausmüll ist verboten.
Technische Daten
Technische Änderungen sowie Änderungen in Ausstattung und Design vorbehalten.
Robitronic Electronic GmbH, Brunhildengasse 1/1, A-1150 Wien
Version 1.0
Österreich
Tel.:+43 (0)1-982 09 20
Fax.: +43 (0)1-98 209 21
www.robitronic.com
Page 2
Input voltage
110-240V~ 50-60 Hz AC (alternating current)
Power consumption
approx. 30W
Charge rate
1A, 2A, 3A, 4A selectable
Charge control
Control-LED, acoustically
Operating temperature
0°C to +40°C
Dimensions (L x W x H)
approx. 120 x 98 x 42 mm (without cables)
Weight
approx. 305g (without cables)
Instruction Manual Robitronic Charger LD14Lz
Art. No. R01009
Intended Use of the Charger
The Charger LD14Lz can be directly powered off the mains current (110-240V~ 5060Hz) and is suitable for charging any LiPo or LiFePo batteries from 1-3 cells typically
used in rc-cars, planes or boats that is compatible with quick charging.
The charger is protected against overloading and short circuits as far as possible. It is
designed to work maintenance free. Care must be taken when determining the polarity
of the battery. It’s not allowed to operate the Charger in adverse environments, such
as:
- High humidity
- Wet conditions
- Dust or combustible gases, vapors, solvents or benzene
- High temperature (> approx. +40°C)
- Heavy vibrations
Any other use of this product apart from the description above is not permitted and can
not only damage the Charger, but can also lead to short circuits, fire, electrical shock
and personal harm. Hence, the product must not be changed or converted!
Important safety advices:
• Before you start using the Robitronic Charger, please make sure that you’ve read
this manual completely! Keep this instruction manual in a safe place for later
reference. Robitronic is not liable for any warrantee claims or damages that occur
from a nonobservance of this manual.
• Always load only one pack at a time.
• Chargers and accessories are not suitable for children! They’re not toys and children
should be carefully advised, not to use primary cells, Li-based cells or batteries other
than the supported types with this charger.
• The Charger should be regularly checked for damages, especially damages on the
mains cable, plug and housing. In case of damage, the product must not be used
until it is repaired by a qualified person. (See our contact details at the end of this
manual for further advice)
• The Charger must be protected from dust, moisture, direct sunlight, heat and rain.
This product can only be used in arid rooms.
• While charging, the Charger must not be covered as the cases functions as a heat
sink. Make sure that air can circulate freely. Never leave the charger unattended!
• During the charging process, the battery must be placed on non-combustible, heat
resistant and insolating surface. (e.g. a spare ceramic floor tile) Also make sure that
there are no flammable goods nearby.
• The mains cable must not be altered or coiled up during use.
• The following types of cells and configurations must not be connected to the
Charger:
- Defective cells.
- Cells wired in parallel, any cells mixed with cells of different specifications,
performance or age.
- Primary cells, NiCd & NiMH batteries; Caution: Explosion hazard!
- Batteries that are not specified with the charging currents, this Charger employs.
- Already charged or heated batteries
- Batteries with integrated charging or discharge circuits.
• Before charging, always check with the safety recommendations of the battery’s
manufacturer. Improper handling like reverse polarity or charging currents that are
too high may result in the explosion of the battery with considerable additional
damage.
• The Charger’s construction corresponds to protection rating II. (double insulation)
Always make sure the insulation on both the case and the mains cable is intact
• Keep the chargers away from transmitters (cell phones, remote controls…) as their
EMF can disrupt or destroy the Charger’s electronics.
• When the charger is subjected to considerable temperature differences, (especially
from cold to hot) let the condensation dry up first, before you use the Charger.
Condensation water could otherwise destroy the charger.
• If you may assume, that the Charger cannot be used safely anymore, you must
immediately stop using it and secure it against unintended operation. Such an
assumption can be made if the Charger:
- is apparently damaged.
- has malfunctions
- is stored in an adverse environment for prolonged periods of time.
Charging Batteries
• Connect LD14Lz with a 110-240V ~ 50-60 Hz power socket. The red LED's are
flashing in the order 1A to 4A green and 4A to 1A red. The last selected charge
current LED and the LED color (red = LiPo, green = LiFePo) of the last selected
battery type lights constantly thereafter. A beep will sound to indicate the readiness
of the charger.
• To select the battery type LiPo / LiFePo, press, before connecting the battery, the
START / SELECT / STOP button for two seconds. The charging current LED
changes accordingly LiPo = red, LiFePo = green the color.
• Press the START / SELECT / STOP button briefly to select the charge current until
the corresponding LED lights up.
Select the charging current always lower or equal than the capacity of the battery
being charged, such as:
1000mAh capacity -> 1A charging current
2100mAh capacity -> 2A charge current
In doubt always remain with the charging current under capacity.
• Before you plug the battery to the Charger, check the correct polarity of the
connectors.
• Connect the LiPo or LiFePo battery pack to the charger. Choose - depending on the
cell number of the battery – the balancer connector on the charger. For batteries with
one cell use none, for 2-cell battery left plug, and for 3-cell batteries right plug viewed from the front.
• Press the START / SELECT / STOP button for more than 2 seconds to begin
charging. A triple-beep sounds and the LED of the selected charging current flashes
to indicate charging the battery.
• During charging process, the charging current adjusts, means for example at 4A
starting current the charging current decreases to 2A and 1A and the corresponding
LED flashes.
• When charging is finished you will hear a single-beep and then ten times a doublebeep. Every minute a beep sounds to remember the fully charged battery until the
battery is disconnected from the charger.
• The charging process can also be interrupted manually by pressing the START /
SELECT / STOP button. A triple-beep sounds and the LED stops flashing and
changes to constant lighting.
• To start the charging process again, press the START / SELECT / STOP button for
more than 2 seconds.
• When charging is complete, disconnect the battery from the charger - a long beep is
heard - and the charger from the power outlet.
Note: If the LEDs don’t flash when connecting the mains cable, then there’s a problem
with the Charger. Unplug the charger from the mains and disconnect the battery to
avoid damage.
Possible causes for the malfunction can be:
- The battery is connected in reverse polarity.
- The battery or a single battery is defective
- Poor wiring resulting in a loose or no connection
- Mains socket is dead or defective
- Charger is defective
Do not cover the charger so it does not overheat.
Warranty
With the purchase of this product you purchased at the same time a two-year warranty
from date of purchase. The guarantee applies only to the already existing material and
/ or functional defects at time of purchase of the product.
Excluded from the guarantee:
• Damage caused by incorrect use
• Damage caused by neglect of duty of care
• Damage caused by improper handling and maintenance errors
• Liquid damage
For warranty claims, please contact your local dealer.
Should it be necessary to send the product, you must enclose a copy of the invoice and
a repair order. You can download it at www.robitronic.com. With direct sending to the
service department consultation must be held before (by telephone or e-mail). The
postage costs borne by the consignor. Paid packages are not accepted. Everything
sent in warranty case is first examined by our service department on admissibility. For
rejected warranty claims a control and processing fee will be charged before we return
the product. Repairs not covered under warranty, before the start of the repair must be
paid.
Disclaimer
As compliance with the instructions, the operations and conditions when using the
device at no time can be monitored by the manufacturer; the manufacturer assumes no
liability for damages, costs and / or losses arising from incorrect use and / or incorrect
operation or in any way connected.
Declaration of Conformity (DOC)
Hereby, the manufacturer declares that this product is in compliance with the essential
requirements and other relevant provisions of EU Directives.
The declaration of conformity may be consulted at www.robitronic.com
Disposal of Electronic Waste
Electronic devices and batteries are raw materials and do not belong in household
waste. If the charger or the battery is at the end of its life, please dispose them in
accordance with applicable statutory regulations at the municipal collecting points.
Disposing in household waste is prohibited.
Technical Data
Technical specifications, features and design are subject to change.
Robitronic Electronic GmbH
Brunhildengasse 1/1, A-1150 Vienna
Tel.:+43 (0)1-982 09 20
Fax.: +43 (0)1-98 209 21
www.robitronic.com
Version 1.0
Austria
Loading...
