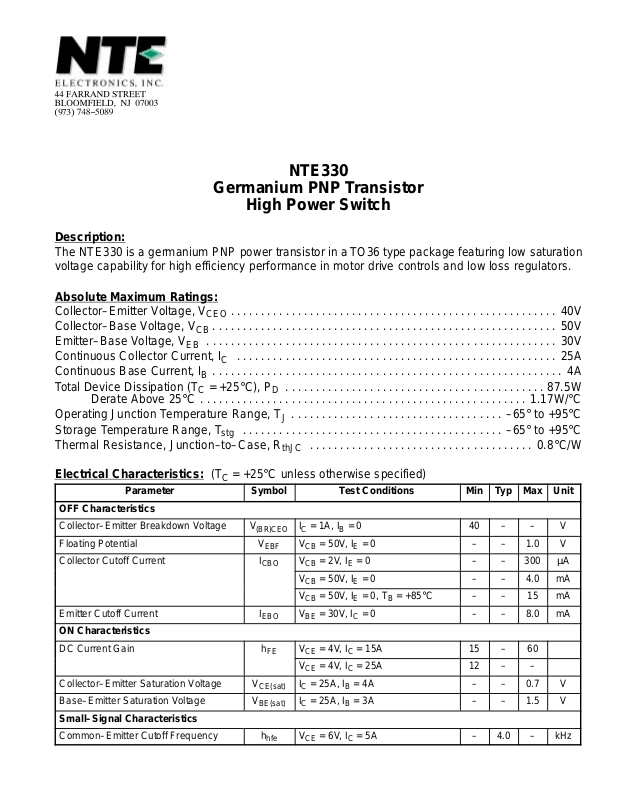

NTE330
Germanium PNP Transistor
High Power Switch
Description:
The NTE330 is a germanium PNP power transistor in a TO36 type package featuring low saturation voltage capability for high efficiency performance in motor drive controls and low loss regulators.
Absolute Maximum Ratings:
Collector–Emitter Voltage, V Collector–Base Voltage, V Emitter–Base Voltage, V Continuous Collector Current, I Continuous Base Current, I Total Device Dissipation (T
CB
EB
C
B
= +25°C), P
C
D
Derate Above 25°C 1.17W/°C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Operating Junction Temperature Range, T Storage Temperature Range, T
stg
Thermal Resistance, Junction–to–Case, R
J
thJC
–65° to +95°C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
–65° to +95°C. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
50V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
87.5W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.8°C/W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Electrical Characteristics: (TC = +25°C unless otherwise specified)
Parameter Symbol Test Conditions Min Typ Max Unit
OFF Characteristics
Collector–Emitter Breakdown Voltage V Floating Potential V Collector Cutoff Current I
Emitter Cutoff Current I
ON Characteristics
DC Current Gain h
Collector–Emitter Saturation Voltage V Base–Emitter Saturation Voltage V
Small–Signal Characteristics
Common–Emitter Cutoff Frequency h
(BR)CEOIC
EBF
CBO
EBO
FE
CE(sat)IC BE(sat)IC
hfe
= 1A, IB = 0 40 V VCB = 50V, IE = 0 1.0 V VCB = 2V, IE = 0 300 µA VCB = 50V, IE = 0 4.0 mA VCB = 50V, IE = 0, TB = +85°C 15 mA VBE = 30V, IC = 0 8.0 mA
VCE = 4V, IC = 15A 15 60 VCE = 4V, IC = 25A 12
= 25A, IB = 4A 0.7 V
= 25A, IB = 3A 1.5 V
VCE = 6V, IC = 5A 4.0 kHz
Page 2
.710
(18.03)
Max
1.250 (31.75 Dia Max
1.005 (25.55) Dia Max
.500
(12.7)
Max
.520 (13.2)
Max
.312 (7.93)
10–32 UNF–2A
.190 (4.83)
Emitter
Base
.345 (8.76)
Collector/Case
