www.lumberg.com 11/2012
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique

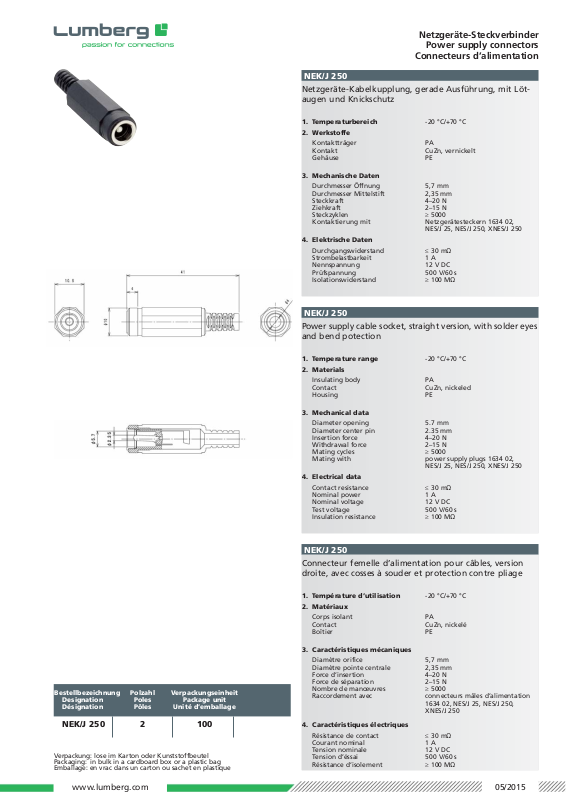

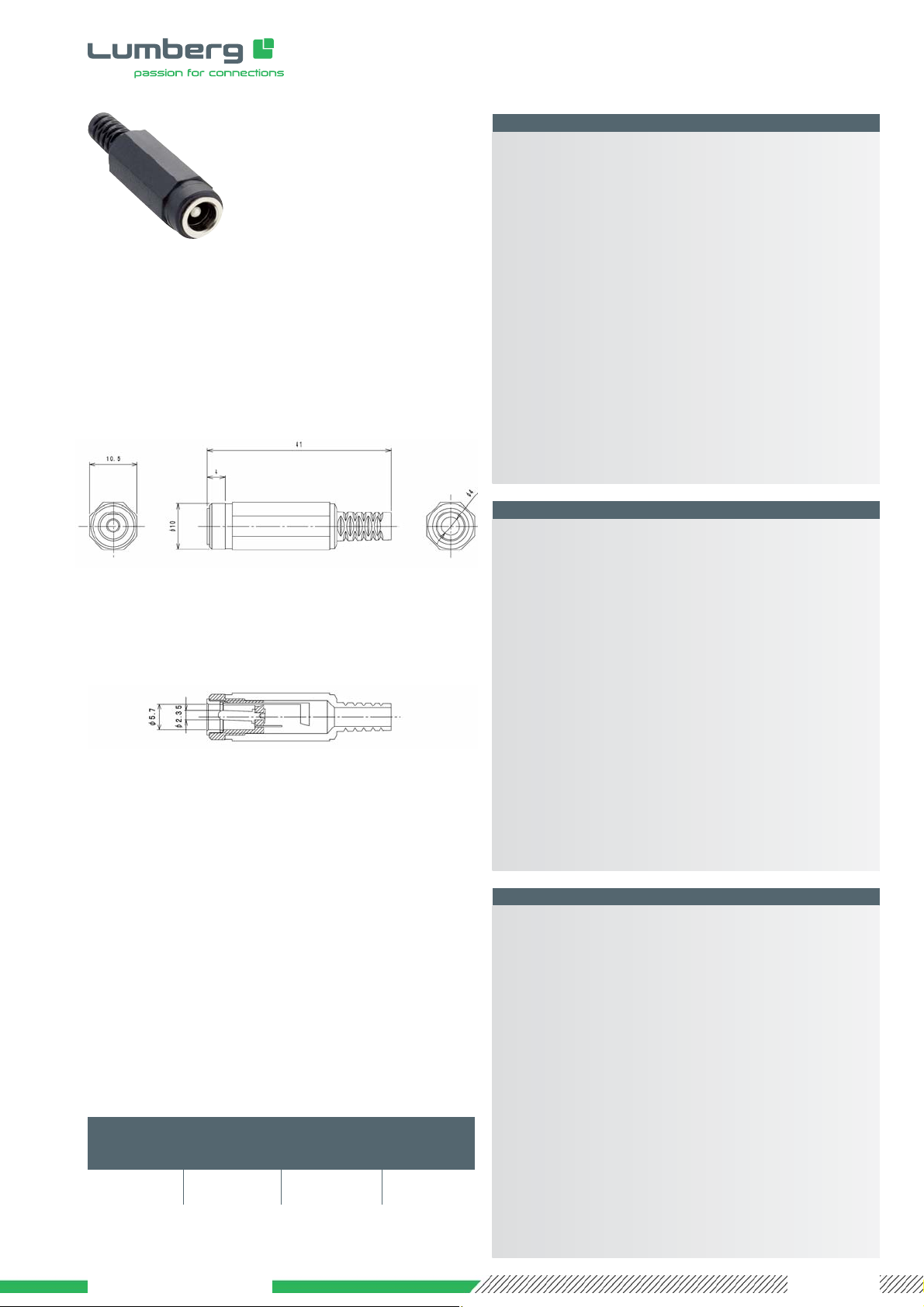

Netzgeräte-Kabelkupplung, gerade Ausführung, mit Löt augen und Knickschutz
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PA
Kontakt CuZn, vernickelt
Gehäuse PE
3. Mechanische Daten
Durchmesser Öffnung 5,7 mm
Durchmesser Mittelstift 2,35 mm
Steckkraft 4–20 N
Ziehkraft 2–15 N
Steckzyklen ≥ 5000
Kontaktierung mit Netzgerätesteckern 1634 02,
NES/J 25, NES/J 250, XNES/J 250
4. Elektrische Daten
Durchgangswiderstand ≤ 30 mΩ
Strombelastbarkeit 1 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 100 MΩ
NEK/J 250
Power supply cable socket, straight version, with solder eyes
and bend potection
1. Temperature range -20 °C/+70 °C
2. Materials
Insulating body PA
Contact CuZn, nickeled
Housing PE
3. Mechanical data
Diameter opening 5.7 mm
Diameter center pin 2.35 mm
Insertion force 4–20 N
Withdrawal force 2–15 N
Mating cycles ≥ 5000
Mating with power supply plugs 1634 02,
NES/J 25, NES/J 250, XNES/J 250
4. Electrical data
Contact resistance ≤ 30 mΩ
Nominal power 1 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 100 MΩ
NEK/J 250
NEK/J 250
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
NEK/J 250 2 100
Connecteur femelle d’alimentation pour câbles, version
droite, avec cosses à souder et protection contre pliage
1. Température d’utilisation -20 °C/+70 °C
2. Matériaux
Corps isolant PA
Contact CuZn, nickelé
Boîtier PE
3. Caractéristiques mécaniques
Diamètre orifice 5,7 mm
Diamètre pointe centrale 2,35 mm
Force d’insertion 4–20 N
Force de séparation 2–15 N
Nombre de manœuvres ≥ 5000
Raccordement avec connecteurs mâles d’alimentation
1634 02, NES/J 25, NES/J 250,
XNES/J 250
4. Caractéristiques électriques
Résistance de contact ≤ 30 mΩ
Courant nominal 1 A
Tension nominale 12 V DC
Tension d’éssai 500 V/60 s
Résistance d’isolement ≥ 100 MΩ
www.lumberg.com 05/2015
