Bemessungswerte/Ratings/Valeurs assignées Spannungsfall Schmelzintegral
Art.- Strom Spannung Ausschaltvermögen Voltage drop Melting integral
No. Current Voltage Breaking capacity Chute de tension Intégral de fusion
Courant Tension Pouvoire de coupure max [mV] [
A2s]
887.006 80 mA 400
887.007 100 mA 350
887.008 125 mA 300
887.009 160 mA 280
887.010 200 mA 260
887.011 250 mA 240
887.012 315 mA 220
887.013 400 mA 200
887.014 500 mA 250 V 35 A 190
887.015 630 mA 180
887.016 800 mA 160
887.017 1 A 140
887.018 1,25 A 130
887.019 1,6 A 120
887.020 2 A 100
887.021 2,5 A 100
887.022 3,15 A 100
887.023 4 A 40 A 100
887.024 5 A 50 A 80
887.025 6,3 A 63 A 80
Schmelzzeit-Grenzwerte / Pre-arcing time limits / Temps de fusion limité
Bemessungsstrom 1,5 I
rat
2,1 I
rat
2,75 I
rat
4 I
rat
10 I
rat
Rated Current
Courant assigné min max. min.mmmmmax. min.mmmmmax. min.mmmmmax.
80 mA – 6,3 A 1h 2 min 400 msm m10 s 150 msm m3 s 20 msmm150 ms
1)
auf Anfrage / on request / à demande

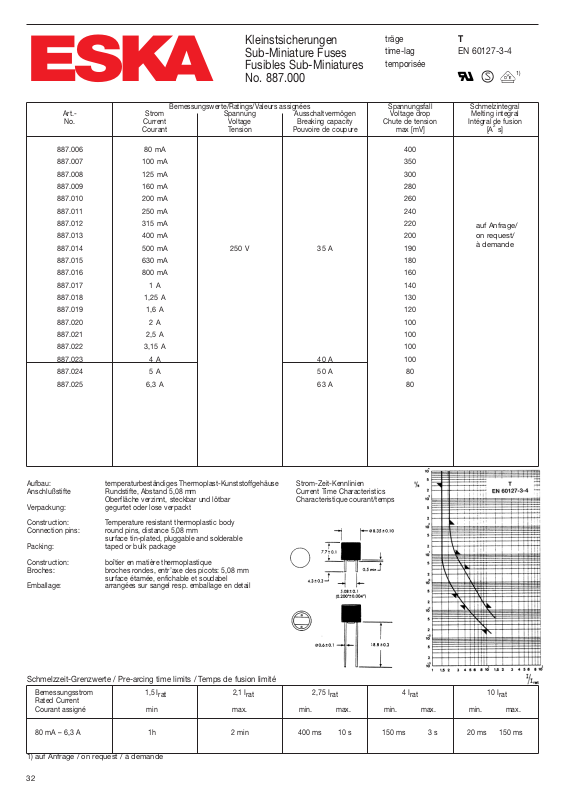

ESKA
Kleinstsicherungen
Sub-Miniature Fuses
Fusibles Sub-Miniatures
No. 887.000
träge
time-lag
temporisée
Aufbau: temperaturbeständiges Thermoplast-Kunststoffgehäuse
Anschlußstifte Rundstifte, Abstand 5,08 mm
Oberfläche verzinnt, steckbar und lötbar
Verpackung: gegurtet oder lose verpackt
Construction: Temperature resistant thermoplastic body
Connection pins: round pins, distance 5,08 mm
surface tin-plated, pluggable and solderable
Packing: taped or bulk package
Construction: boîtier en matière thermoplastique
Broches: broches rondes, entr’axe des picots: 5,08 mm
surface étamée, enfichable et soudabel
Emballage: arrangées sur sangel resp. emballage en detail
Strom-Zeit-Kennlinien
Current Time Characteristics
Characteristique courant/temps
auf Anfrage/
on request/
à demande
T
EN 60127-3-4
32
1)
