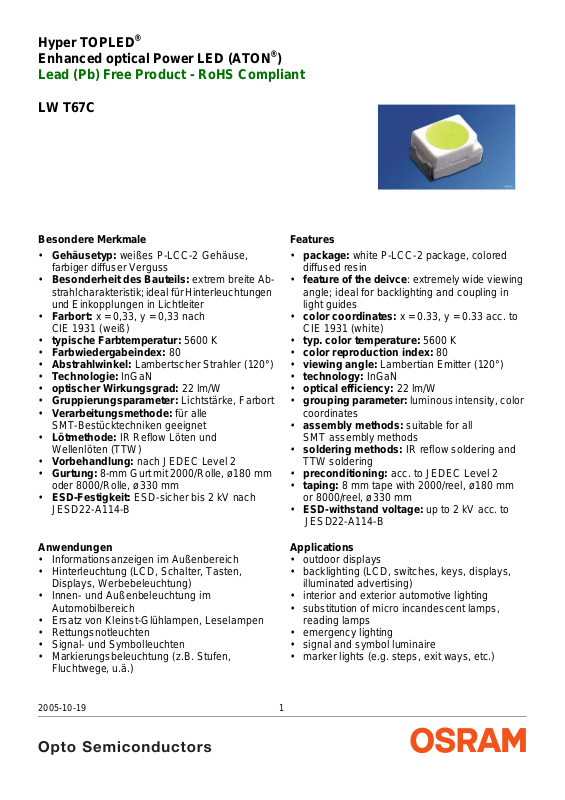

Page 1
®
Hyper TOPLED
Enhanced optical Power LED (ATON
®
)
Lead (Pb) Free Product - RoHS Compliant
LW T67C
Besondere Merkmale
• Gehäusetyp: weißes P-LCC-2 Gehäuse,
farbiger diffuser Verguss
• Besonderheit des Bauteils: extrem breite Abstrahlcharakteristik; ideal für Hinterleuchtungen
und Einkopplungen in Lichtleiter
• Farbort: x = 0,33, y = 0,33 nach
CIE
1931 (weiß)
• typische Farbtemperatur: 5600 K
• Farbwiedergabeindex: 80
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: InGaN
• optischer Wirkungsgrad: 22 lm/W
• Gruppierungsparameter: Lichtstärke, Farbort
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten und
Wellenlöten
• Vorbehandlung: nach JEDEC Level 2
• Gurtung: 8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Anwendungen
• Informationsanzeigen im Außenbereich
• Hinterleuchtung (LCD, Schalter, Tasten,
Displays, Werbebeleuchtung)
• Innen- und Außenbeleuchtung im
Automobilbereich
• Ersatz von Kleinst-Glühlampen, Leselampen
• Rettungsnotleuchten
• Signal- und Symbolleuchten
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
(TTW)
mm
Features
• package: white P-LCC-2 package, colored
diffused resin
• feature of the deivce: extremely wide viewing
angle; ideal for backlighting and coupling in
light guides
• color coordinates: x = 0.33, y = 0.33 acc. to
CIE
1931 (white)
• typ. color temperature: 5600 K
• color reproduction index: 80
• viewing angle: Lambertian Emitter (120°)
• technology: InGaN
• optical efficiency: 22 lm/W
• grouping parameter: luminous intensity, color
coordinates
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering and
TTW
soldering
• preconditioning: acc. to JEDEC Level 2
• taping: 8 mm tape with 2000/reel, ø180 mm
or
8000/reel, ø330 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Applications
• outdoor displays
• backlighting (LCD, switches, keys, displays,
illuminated advertising)
• interior and exterior automotive lighting
• substitution of micro incandescent lamps,
reading lamps
• emergency lighting
• signal and symbol luminaire
• marker lights (e.g. steps, exit ways, etc.)
2005-10-19 1
Page 2
LW T67C
Bestellinformation Ordering Information
1)
Seite 16
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstärke
Luminous
Intensity
1) page 16
I
= 20 mA
F
I
(mcd)
V
LW T67C-S2U1-5K8L
LW T67C-T2U2-5K8L
LW T67C-S2V1-5K8L
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Se lektionen . Diese besteh en aus wenigen
Helligkeitsgruppen (siehe Seite 6 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LW T67C-S2U1-5K8L bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen S2, T1,
T2 oder U1 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortg ruppen gemessen und gruppiert werden. P ro Gurt wird nur e ine
Farbortgruppe geliefert. Z.B.: LW T67C-S2U1-5K8L bedeutet, dass auf dem Gurt nur eine der Farbort gruppen
-5K, -5L, -6K, -6L, -7K, -7L, -8K oder -8L enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 6
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW
chromaticity coordinate group -5K, -5L, -6K, -6L, -7K, -7L, -8K or -8L will be shippable (see
explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable .
white 224 ... 560
355 ... 710
224 ... 900
T67C-S2U1-5K8L means that only one group S2, T1, T2 or U1 will be shippable fo r any one reel.
Lichtstrom
Luminous
Flux
I
= 20 mA
F
Φ
(mlm)
V
1200 (typ.)
1600 (typ.)
1700 (typ.)
Seite 5 für nähere Information).
2)
Seite 16
Bestellnummer
2) page 16
Ordering Code
Q65110A1743
Q65110A1742
Q65110A1942
T67C-S2U1-5K8L means that only 1
page 5 for
2005-10-19 2
Page 3
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.005, T
Sperrspannung
Reverse voltage
3)
Seite 16
3) page 16
=25°C
A
(TA=25°C)
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient
4) page 16
4)
Seite 16
Sperrschicht/Lötpad
Junction/solder point
LW T67C
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
R
th JA
th JS
Wert
Value
Einheit
Unit
– 40 … + 100 °C
– 40 … + 100 °C
+ 110 °C
20 mA
300 mA
5 V
85 mW
450
230
K/W
K/W
2005-10-19 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
Bezeichnung
Parameter
5)
5)
Seite 16
Seite 16
(typ.)
5) page 16
(typ.)
5) page 16
Farbkoordinate x nach CIE 1931
Chromaticity coordinate x acc. to CIE 1931
I
= 20 mA
F
Farbkoordinate y nach CIE 1931
Chromaticity coordinate y acc. to CIE 1931
I
= 20 mA
F
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I
Durchlassspannung
Forward voltage
I
= 20 mA (max.)
F
6)
6) page 16
V
Seite 16
(min.)
(typ.)
Sperrstrom (typ.)
Reverse current (max.)
V
= 5 V
R
Temperaturkoeffizient von x (typ.)
Temperature coefficient of x
I
= 20 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von y (typ.)
Temperature coefficient of y
I
= 20 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 20 mA; –10°C ≤ T ≤ 100°C
F
F
F
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 20 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
LW T67C
Symbol
Symbol
x 0.33* –
y 0.33* –
2ϕ 120 Grad
V
F
V
F
V
F
I
R
I
R
TC
x
TC
y
TC
V
η
opt
Wert
Value
Einheit
Unit
deg.
3.0
3.6
4.1
0.01
10
V
V
V
µA
µA
–0.1 10-3/K
–0.2 10-3/K
– 5.0 mV/K
22 lm/W
2005-10-19 4
Page 5
5)
Farbortgruppen
Chromaticity Coordinate Groups
Seite 16
5) page 16
0.42
0.41
0.40
Cy
0.39
0.9
520
530
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
540
510
490
480
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
470
460
550
560
570
+
E
450
580
590
600
610
620
630
Cx
0.38
0.37
0.36
0.35
0.34
0.33
0.32
0.31
0.30
0.29
0.28
0.27
0.26
0.25
0.24
0.23
0.22
7L
7K
+
6L
6K
5L
5K
0.21
0.20
0.26
0.27
0.28
0.29
0.30
0.33
0.34
0.25
0.31
0.32
Cx
Gruppe
Group
5K 0.296 0.259 7K 0.330 0.310
5L 0.291 0.268 7L 0.330 0.330
6K 0.313 0.284 8K 0.352 0.344
6L 0.310 0.297 8L 0.345 0.352
Cx Cy Gruppe
0.291 0.268 0.330 0.330
0.310 0.297 0.338 0.342
0.313 0.284 0.352 0.344
0.285 0.279 0.330 0.347
0.307 0.312 0.347 0.371
0.310 0.297 0.345 0.352
0.310 0.297 0.338 0.342
0.330 0.330 0.364 0.380
0.330 0.310 0.360 0.357
0.307 0.312 0.347 0.371
0.330 0.347 0.367 0.401
0.330 0.330 0.364 0.380
Group
Cx Cy
LW T67C
8L
8K
0.35
0.36
0.37
OHA13327
2005-10-19 5
Page 6
LW T67C
Helligkeits-Gruppierungsschema Brightness Groups
1)
Helligkeitsgruppe
Brightness Group
S2
T1
T2
U1
U2
V1
Lichtstärke
Luminous Intensity
I
(mcd)
V
224 ... 280
280 ... 355
355 ... 450
450 ... 560
560 ... 710
710 ... 900
Seite 16
1) page 16
Lichtstrom
Luminous Flux
Φ
(mlm)
V
760 (typ.)
950 (typ.)
1200 (typ.)
1500 (typ.)
1900 (typ.)
2400 (typ.)
Anm.: Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine
obere Familiengruppe oder eine Sammelgruppe, die aus nur
3
bzw. 4 bzw. 6 Helligkeitsgruppen bestehen.
Einzelne Helligkeitsgruppen können nicht bestellt werden.
Note: The standard shipping format for serial types includes either a lower familiy group, an upper
family group or a grouping of all individual groups of 3
or 4 or 6 individual brightness groups.
Individual brightness groups cannot be ordered.
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: T2-6L
Example: T2-6L
Helligkeitsgruppe
Brightness Group
Farbortgruppe
Chromaticity Coordinate Group
T2 6L
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2)
Seite 16
2) page 16
2005-10-19 6
Page 7
2)
Seite 16
Relative spektrale Emission
Relative Spectral Emission
2) page 16
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
I
= f (λ); TA = 25 °C; IF = 20 mA
rel
100
%
I
rel
80
V
λ
60
40
20
LW T67C
OHL01461
0
400
Abstrahlcharakteristik
Radiation Characteristic
I
= f (ϕ); TA = 25 °C
rel
450 500 550 600 650 700 750
2)
Seite 16
2) page 16
0˚10˚20˚40˚ 30˚
ϕ
50˚
60˚
70˚
80˚
90˚
100˚
1.0 0.8 0.6 0.4
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
2005-10-19 7
nm
λ
OHL01660
1.0
0.8
0.6
0.4
0.2
0
Page 8
LW T67C
2)
Seite 16
Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
2
10
mA
I
F
5
1
10
2) page 16
5
0
10
5
-1
10
2.0
2.5 3.0 3.5 4.0 4.5 5.0 V 6.0
2)
Farbortverschiebung
Seite 16
Chromaticity Coordinate Shift
x, y = f (IF); TA = 25 °C
0.324
x, y
x
2) page 16
OHL11462
V
F
OHL00655
2) 7)
Relative Lichtstärke
Seite 16
Relative Luminous Intensity
I
V/IV(20 mA)
= f (IF); TA = 25 °C
1
10
I
V
I
V (20 mA)
0
10
5
-1
10
5
-2
10
0
10
Relative Lichtstärke
510
2)
Seite 16
Relative Luminous Intensity
I
= f (Tj); IF = 20 mA
V/IV(25 °C)
I
V
I
V (25 ˚C)
1.4
1.2
2) 7) page 16
1
2) page 16
OHL01518
mA
I
F
OHL02870
10
2
0.318
0.316
0.314
0.312
y
0.310
0.308
0.306
0.304
01020
30
40
I
mA
F
50
2005-10-19 8
1.0
0.8
0.6
0.4
0.2
0
-60
-40 -20 0 20 40 60 100
˚C
T
j
Page 9
LW T67C
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (T)
F
25
OHL21573
mA
I
F
20
TAT
S
15
10
5
temp. ambient
T
A
temp. solder point
T
S
0
200
40
˚C
T
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 25 °C
OHL01961
t
P
t
P
T
T
I
0.35
F
A
D
=
1008060
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TA= 85 °C
0.35
I
F
A
I
F
D
=
OHL01962
t
P
t
P
T
I
F
T
0.25
D
0.20
0.15
0.10
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
0.05
0
-4-5
10 10
2005-10-19 9
10
10 10 10
10 s
t
p
10-1-2-3
2
10
0.25
0.20
0.15
0.10
0.05
0
-5
10
10-410-310-210-110010
D
=
0.005
0.01
0.02
0.05
0.1
0.2
0.5
1
1
2
10s
t
p
Page 10
Maßzeichnung
8)
Package Outlines
Seite 16
8) page 16
LW T67C
4˚±1
3.3 (0.130)
3.7 (0.146)
0.5 (0.020)
1.1 (0.043)
2.1 (0.083)
1.7 (0.067)
0.9 (0.035)
0.7 (0.028)
0.6 (0.024)
0.4 (0.016)
3.0 (0.118)
2.6 (0.102)
2.3 (0.091)
2.1 (0.083)
3.0 (0.118)
3.4 (0.134)
Cathode marking
0.1 (0.004) (typ.)
(2.4) (0.095)
0.18 (0.007)
0.12 (0.005)
Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 35 mg
8)
Gurtung / Polarität und Lage
Seite 16
Verpackungseinheit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm
Method of Taping / Polarity and Orientation
8) page 16
Packing unit 2000/reel, ø180 mm
or 8000/reel, ø330 mm
A
C
GPLY6724
4 (0.157)1.5 (0.059)
2.9 (0.114)
2005-10-19 10
2 (0.079) Cathode/Collector Marking
8 (0.315)
1.75 (0.069)
4 (0.157)
3.5 (0.138)
3.6 (0.142)
OHAY2271
Page 11
8) 9)
Empfohlenes Lötpaddesign
Recommended Solder Pad
Seite 16
8) 9) page 16
IR Reflow Löten
IR Reflow Soldering
2.6 (0.102)
2.6 (0.102)
4.5 (0.177)
1.5 (0.059)
2
2
OHLPY970
®
Anode
4.5 (0.177)
3.3 (0.130)
Lötstopplack
Solder resist
Cu-Fläche > 16 mm
Cu-area > 16 mm
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
3.3 (0.130)
1.5 (0.059)
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
Empfohlenes Lötpaddesign verwendbar für TOPLED® und Power TOPLED
IR Reflow Löten
Recommended Solder Pad useable for TOPLED® and Power TOPLED
IR Reflow Soldering
8)
Seite 16
8) page 16
Padgeometrie für
verbesserte Wärmeableitung
Paddesign for
improved heat dissipation
2.3 (0.091)
0.8 (0.031)
LW T67C
®
1.1 (0.043)
3.7 (0.146)
Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.
0.7 (0.028)
1.5 (0.059)
Lötstoplack
Solder resist
2005-10-19 11
11.1 (0.437)
Kathode/
Cathode
2
_
<
Cu Fläche / 16 mm per pad
Cu-area
OHLPY440
Page 12
LW T67C
Lötbedingungen Vorbehandlung nach JEDEC Level 2 Soldering Conditions Preconditioning acc. to JEDEC Level 2 IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B) IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
255 ˚C
250
T
240 ˚C
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
217 ˚C
200
30 s max
150
120 s max
100 s max
100
Ramp Up
50
3 K/s (max)
25 ˚C
0
0
50 100 150 200 250 300
Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)
300
C
250
T
235 C
200
150
100
50
C... 260
1. Welle
1. wave
ca 200 K/s
CC... 130100
2 K/s
10 s
5 K/s
Zwangskühlung
forced cooling
2. Welle
2. wave
2 K/s
260 ˚C
245 ˚C
235 ˚C
10 s min
Ramp Down
6 K/s (max)
t
Normalkurve
standard curve
Grenzkurven
limit curves
OHLA0687
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
s
OHLY0598
0
0
50 100 150 200 250
2005-10-19 12
s
t
Page 13
Barcode-Produkt-Etikett (BPL)
e
Barcode-Product-Label (BPL)
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
Gurtverpackung Tape and Reel
D
0
P
0
P
2
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sampl
W
1
±0.25
13.0
FE
A
N
W
Bin1: Bin Information Color 1
Bin2:
Bin3:
ML2Temp ST
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
OHA12043
LW T67C
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
8
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
P
2
2 ± 0.05
(0.079 ± 0.002)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
3.5 ± 0.05
(0.138 ± 0.002)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
2005-10-19 13
Page 14
LW T67C

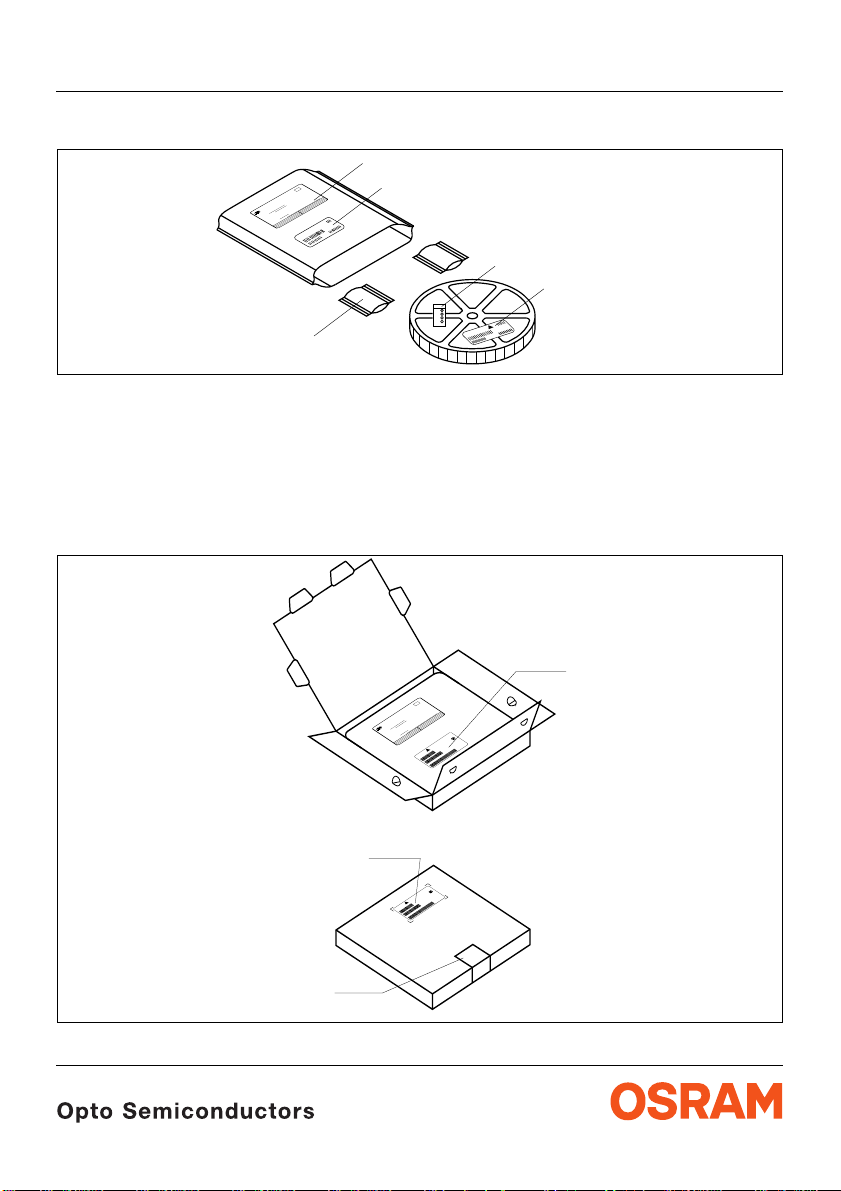

Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
f
I
a
y
t
b
i
.
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
c
0
e
r
S
r
f
a
3
E
N
s
R
n
p
_
<
i
V
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
a
I
r
9
t
IO
e
.
s
S
u
s
C
d
n
)
r
r
<
p
n
o
e
N
o
U
(
e
o
T
u
t
s
o
d
r
c
H
i
d
,
E
c
o
D
t
g
n
s
i
u
o
e
S
C
r
2
n
g
H
N
j
U
a
d
i
o
c
˚
u
7
a
b
s
n
O
E
8
H
o
e
5
C
u
b
s
o
t
4
˚
C
A
R
e
s
e
4
H
I
c
a
±
s
c
U
i
0
2
d
m
e
e
y
6
M
i
o
4
T
h
r
C
t
C
b
r
˚
h
E
m
e
o
T
l
S
r
t
i
p
<
t
l
i
I
t
S
.
i
3
o
c
t
m
t
e
)
r
i
w
O
2
o
w
t
a
n
a
l
l
o
O
C
f
m
t
t
i
˚
e
r
.
M
F
a
o
l
t
s
T
t
a
l
a
o
e
c
a
h
a
r
i
P
r
h
F
l
t
o
t
d
v
t
l
o
i
u
e
n
O
n
:
a
F
o
u
f
s
d
b
l
o
4
i
e
e
w
q
e
e
r
l
a
F
,
d
l
o
m
i
5
c
c
e
l
e
i
g
a
n
l
o
v
e
r
e
v
4
s
n
r
5
e
i
e
i
e
b
o
d
e
2
t
l
p
h
v
6
L
,
o
e
d
:
n
e
e
t
e
w
l
e
c
,
g
u
v
w
e
e
a
L
k
e
r
r
d
a
o
e
o
s
d
l
v
a
%
a
u
e
e
b
f
L
l
t
r
m
e
b
e
0
b
n
e
a
s
d
u
e
L
r
i
r
1
e
t
e
r
m
e
e
e
i
r
o
o
l
s
p
e
t
e
u
s
f
i
>
e
o
t
r
a
o
s
f
,
M
r
s
o
s
u
s
3
e
i
a
k
i
e
t
o
,
s
.
i
3
s
M
o
h
s
n
b
k
o
i
l
d
0
H
p
a
,
n
r
g
n
M
o
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
M
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
r
a
f
s
o
p
e
w
l
h
t
v
e
1
a
b
J
k
t
s
e
Y
a
,
m
d
e
r
_
e
<
r
m
,
h
e
c
e
C
e
i
w
1
u
e
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
o
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
H
A
I
q
d
1
d
e
e
4
o
u
.
r
e
E
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
m
i
e
I
)
e
r
i
o
o
t
u
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
OSRAM
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im In ternet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
Humidity indicator
Barcode label
OSRAM
OHA00539
S
N
E
s
R
V
n
%
I
i
O
0
T
a
t
T
I
t
9
IO
S
C
n
d
<
e
N
o
U
(
T
t
d
c
E
c
D
g
n
e
S
g
n
N
j
U
a
i
a
b
s
O
E
b
C
u
s
˚
C
A
R
s
e
I
s
U
i
c
0
e
y
M
o
T
h
4
r
C
b
r
E
o
T
S
l
p
t
<
l
I
.
S
i
c
t
)
t
O
w
a
n
a
C
O
f
t
˚
e
M
l
T
t
s
a
a
a
h
P
h
l
t
v
t
i
e
n
O
:
u
s
f
b
o
i
w
q
e
r
a
,
l
o
m
c
e
l
i
g
n
e
r
e
v
4
n
e
i
b
o
d
e
2
t
h
,
o
d
:
n
e
w
c
,
g
u
w
e
r
d
a
o
o
s
l
%
a
e
b
f
m
b
e
0
b
n
e
d
r
r
1
e
e
m
e
e
i
r
o
l
p
t
e
f
e
>
o
a
o
s
f
r
s
s
3
e
a
i
e
o
,
s
.
i
3
s
h
n
k
b
o
l
d
0
H
p
a
n
,
r
g
n
l
-
i
F
a
n
g
r
R
a
a
b
l
i
D
n
e
o
b
f
C
b
h
i
f
T
i
t
i
p
%
i
k
(
l
f
r
s
.
.
S
i
I
t
a
0
a
f
-
o
p
w
l
h
v
t
e
1
b
J
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
C
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
>
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
m
b
e
i
M
/
i
o
e
t
s
b
d
t
)
r
:
m
i
C
e
2
r
i
a
S
t
d
s
c
P
o
r
m
i
i
I
)
r
e
i
o
o
u
t
v
l
b
o
n
g
e
e
r
H
F
a
o
e
n
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
e
2
a
i
e
r
a
.
t
l
e
v
2
4
e
s
d
e
l
v
n
3
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
8
o
t
9
s
9
p
r
1
o
O
t
2
c
0
u
M
0
d
1
A
n
2
o
:
R
c
O
i
S
N
m
O
H
e
C
S
T
A
B
)
P
123GH1234
6
:
(
O
N
T
O
L
)
T
1
(
O
N
D
O
R
P
)
X
(
Packing
Sealing label
2005-10-19 14
LEVEL
e
v
i
t
a
r
l
a
e
r
r
f
a
n
p
i
k
o
a
e
p
o
i
t
i
d
n
o
c
2
t
a
d
a
e
o
r
p
e
k
a
l
a
e
s
,
k
a
e
Y
e
1
Y
1
4
1
e
m
e
m
i
t
LSY T676
Multi TOPLED
C
/
D
)
D
9
(
1
0
0
11
:
l
e
e
b
e
a
s
.
l
,
)
e
k
H
d
n
o
a
l
R
c
b
(
r
f
I
a
y
b
t
i
d
i
m
u
h
0
6
e
/
g
d
C
a
e
˚
k
0
c
3
_
<
f
o
s
r
n
o
,
C
˚
5
±
C
˚
3
l
.
a
e
c
i
r
t
u
n
d
e
e
d
i
c
s
i
e
t
e
a
r
d
u
t
r
s
u
i
t
o
s
i
t
M
o
s
i
M
o
M
o
M
r
r
s
a
k
s
r
e
u
e
o
W
H
8
6
to
p
r
o
O
t
c
u
M
d
A
n
o
R
c
i
S
m
O
H
e
C
S
T
A
) B
P
(6
0
2
-
1
2
-
-
P
1
-
:
1
Q
:
in
2
B
:
in
3
B
in
B
L
M
2
0144
:
2000
:
Y
T
Q
)
Q
(
245
Muster
Barcode label
.
H
R
%
s
r
.
u
s
)
r
o
e
u
s
r
H
d
o
s
u
o
r
2
H
o
c
u
7
8
H
o
e
t
4
e
4
H
a
2
m
d
e
6
i
t
h
m
e
r
i
t
i
t
o
m
e
r
i
w
o
t
l
o
m
i
r
F
o
t
l
o
r
F
o
l
o
F
o
l
4
l
F
5
e
a
l
v
5
e
e
l
v
6
L
e
e
l
v
L
e
e
v
e
L
e
e
L
r
e
u
r
u
t
s
i
0
-2
0
-1
-2
1
-
: P
1
T
: Q
in
S
2
B
:
p
in
3
R
B
m
Y
in
6
e
C
R
M
B
T
T
7
0
E
2
C
6
R
T
D
2
L
D
0
T
X
4
C
M
E
2
E
0
L
Y
6
2
l T
2
8
P
S
a
2
1
L
na
O
1
io
R
-
3
T
it
:
i
d
Q
R
t
d
l
7
A
+
A
7
V
u
1
0
-
K
R
M
C
P
A
:
P
P
U
O
R
G
)
(G
4
4
1
0
:
s
/C
) D
D
(9
0
0
210021998
:
0
4
O
2
3
:
N
2
Y
1
T
H
Q
)
G
(Q
3
2
1
:
O
245
N
T
10
Muster
O
) L
0
T
11
(1
:
O
N
D
O
R
) P
(X
0
T
S
p
R
m
Y
C
e
R
M
T
T
0
E
2
C
R
T
2
D
0
C
4
X
2
0
E
6
T
2
l
a
a
2
n
io
R18
3
it
:
d
R
d
7
A
A
7
V
0
K
R
C
P-1+Q-1
A
:
P
P
U
O
R
G
)
G
(
OSRAM
OHA02044
Page 15
LW T67C
Revision History: 2005-10-19
Previous Version: 2004-11-18
Page Subjects (changes since last revision) Date of change
1, 4 due to simplification: changed values for Cx, Cy, color temperature 2004-11-18
1, 4 correct calculation of optical efficiency 2005-10-19
Patent List
Patent No.
US 6 066 861
US 6 277 301
US 6 245 259
US 6 576 930
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sale s Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice yo u for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2005-10-19 15
10) page 16
may only be used in life-support devices or systems
11) page 16
with the express written approval of
Page 16
LW T67C
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung g eändert.
3)
Die LED kann kurzzeitig in Sperrichtung betrieben
werden.
4)
R
ergibt sich bei Montage auf PC-Board FR 4
thJA
(Padgröße
5)
Farbortgruppen werden mit einer Stromeinprägedauer
ms und einer Genauigkeit von ±0,01 ermittelt.
von 25
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,1
7)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Gehäuse für Wellenlöten (TTW) geeignet.
10)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
11)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
11% ermittelt.
≥ 16 mm 2 je Pad)
V ermittelt.
ms und einer
ms und einer Genauigkeit
Remarks:
1)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
Driving the LED in reverse direction is suitable for
short term application.
4)
R
thJA
(pad
5)
Chromaticity coordinate groups are tested at a current
pulse duration of 25
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
8)
Dimensions are specified as follows: mm (inch)
9)
Package suitable for TTW-soldering.
10)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
11)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
ms and a tolerance of ± 11%.
results from mounting on PC board FR 4
size ≥ 16 mm 2 per pad)
ms and a tolerance of ±0.01.
ms and a tolerance of ±0.1 V.
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2005-10-19 16
Loading...
