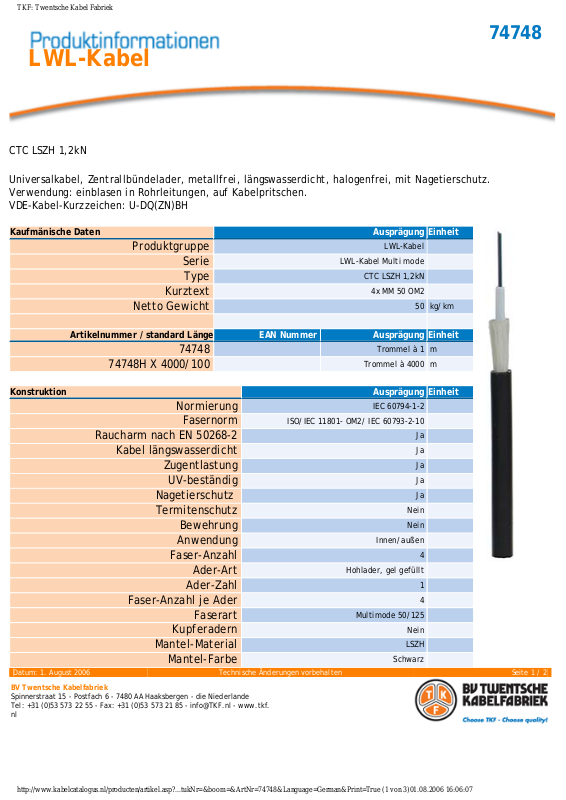

Page 1
TKF: Twentsche Kabel Fabriek
74748
LWL-Kabel
CTC LSZH 1,2kN
Universalkabel, Zentrallbündelader, metallfrei, längswasserdicht, halogenfrei, mit Nagetierschutz.
Verwendung: einblasen in Rohrleitungen, auf Kabelpritschen.
VDE-Kabel-Kurzzeichen: U-DQ(ZN)BH
Kaufmänische Daten Ausprägung Einheit
Produktgruppe
LWL-Kabel
Serie
LWL-Kabel Multi mode
Type
CTC LSZH 1,2kN
Kurztext
4x MM 50 OM2
Netto Gewicht
50 kg/km
Artikelnummer / standard Länge EAN Nummer Ausprägung Einheit
74748
Trommel à 1 m
74748H X 4000/100
Trommel à 4000 m
Konstruktion Ausprägung Einheit
Normierung
IEC 60794-1-2
Fasernorm
ISO/IEC 11801- OM2/ IEC 60793-2-10
Raucharm nach EN 50268-2
Ja
Kabel längswasserdicht
Ja
Zugentlastung
Ja
UV-beständig
Ja
Nagetierschutz
Ja
Termitenschutz
Nein
Bewehrung
Nein
Anwendung
Innen/außen
Faser-Anzahl
4
Ader-Art
Hohlader, gel gefüllt
Ader-Zahl
1
Faser-Anzahl je Ader
4
Faserart
Multimode 50/125
Kupferadern
Nein
Mantel-Material
LSZH
Mantel-Farbe
Schwarz
Datum: 1. August 2006 Technische Änderungen vorbehalten Seite 1 / 2
BV Twentsche Kabelfabriek
Spinnerstraat 15 - Postfach 6 - 7480 AA Haaksbergen - die Niederlande
Tel: +31 (0)53 573 22 55 - Fax: +31 (0)53 573 21 85 - [email protected] - www.tkf.
nl
http://www.kabelcatalogus.nl/producten/artikel.asp?...tukNr=&boom=&ArtNr=74748&Language=German&Print=True (1 von 3)01.08.2006 16:06:07
Page 2
TKF: Twentsche Kabel Fabriek
74748
LWL-Kabel
Verwendungsmerkmalen Ausprägung Einheit
Flammwidrig
Vlgs. IEC 60332-2
Außendurchmesser ca.
7 mm
Biegeradius während Verlegung
140 mm
Biegeradius nach Verlegung
105 mm
Zugkraft
1200 N
Technische Merkmalen Ausprägung Einheit
Kabeldehnung
0.33 %
Querdruck
1500 N/dm
Art der Dichtung
SAP
Längswasserdicht ausführung
SAP
Transporttemperatur
-30 / 70 °C
Installationstemperatur
-5 / 50 °C
Betriebstemperaturbereich
-10 / 50 °C
Torsionsfestigkeit
360 °/m
Schlagfestigkeit
5 J
Dämpfung @ 850 nm
2.7 dB/km
Dämpfung @ 1300 nm
0.8 dB/km
Bandbreite @ 850 nm
600 MHz.km
Bandbreite @ 1300 nm
600 MHz.km
Datum: 1. August 2006 Technische Änderungen vorbehalten Seite 2 / 2
BV Twentsche Kabelfabriek
Spinnerstraat 15 - Postfach 6 - 7480 AA Haaksbergen - die Niederlande
Tel: +31 (0)53 573 22 55 - Fax: +31 (0)53 573 21 85 - [email protected] - www.tkf.
nl
http://www.kabelcatalogus.nl/producten/artikel.asp?...tukNr=&boom=&ArtNr=74748&Language=German&Print=True (3 von 3)01.08.2006 16:06:07
Page 3
Product Characteristics – Optical Fibres
Fibre:
type of fibre graded index multimode fibre 50/125µm
standard ISO/IEC-11801, OM2
standard IEC-60793, A1a.1
Characteristics: Properties Unit
Core diameter 50.0 ± 3
Core non-circularity max. 6
Core/Cladding concentricity error max. 1.5
Cladding diameter 125.0 ± 2.0
Cladding non-circularity max. 1.0
Coating diameter, uncoloured 245 ± 5
Coating diameter, coloured 250 ± 15
Coating non-circularity max. 6
Coating/Cladding concentricity error max. 12
Temperature sensitivity; -60ºC to +80ºC max. 0.20
Bending sensitivity; 100 turns around Ø75mm max. 0.5
Proof test level min. 0.69
Numerical aperture 0.200 ± 0.02
µm
%
µm
µm
%
µm
µm
%
µm
dB/km
dB
GPa
-
Version: 8-11-2005 Subject to technical alterations Page 1 / 1
BV Twentsche Kabelfabriek
Spinnerstraat 15 - P.O. Box 6 - 7480 AA – Haaksbergen – The Netherlands
Tel: +31 53 - 573 22 55 - Fax: +31 53 - 573 21 85 - E-mail: [email protected] - www.tkf.nl
