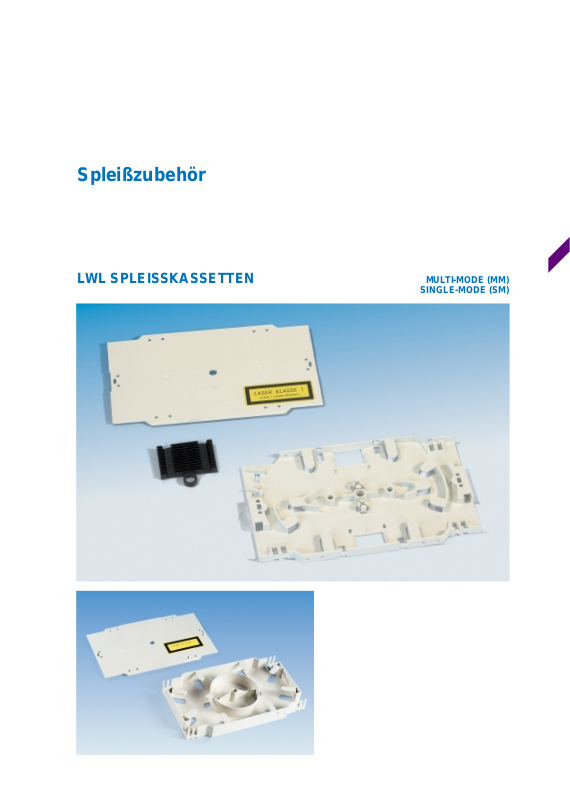

Page 1
Spleißzubehör
LWL SPLEISSKASSETTEN MULTI-MODE (MM)
SINGLE-MODE (SM)
Page 2
ZUBEHÖR KASSETTENPROGRAMM
Die bei der Telekom eingeführte Spleißkassette zeichnet sich durch folgende Punkte aus:
Aufnahme von bis zu 12 Glasfasern
•
4 Kabeleinführungsbereiche, davon einer als Schrägeinführung zur optimalen Faserführung bei geringem Platz
•
Verdrehsicherungselemente und die Restaufnahme für diverse Spleißschutzhalter
•
die Kassette besitzt eine Rastarrettierung für die Kassettenabdeckung, welche außerhalb der Faserführungs-
•
bereiche liegt
zur Kompatibilität zur Telekom-Kassette können Einzeladerzugentlastungselemente und die üblichen Scharniere
•
verbaut werden
weitere Einsatzmöglichkeiten der Kassette sind mittels der großzügigen Faserdurchführungen im Kassetten-
•
boden gegeben
Die Abdeckung ist sowohl für die Spleißkassette als auch für die Überlängenkassette geeignet. Sie weist zwei Rastnasen auf, mit der die sichere Fixierung an den Kassetten erfolgt. Neben einem Beschriftungsfeld sind die Lochungen
für die Scharnieraufnahme enthalten. Somit ist die Kompatibilität zur Telekom-Kassette ebenfalls gegeben. Die Abdeckung wird inklusive Laser-Hinweisschild geliefert.
BESTELLANGABEN
Bauteilbezeichnung Darstellung Maße / mm Bestell-Nr.
Spleißkassette
Kassettendeckel
für Spleißkassette
Spleißschutzhalter
für 12 x Crimpspleißschutz
Crimpspleißschutz VPE = 15 St.
Aderzugentlastung (
Ø0,9-1,1mm)
155 x 92 x 8
155 x 92 x 2
40 x 26 x 6
31 x 3 x 1
8 x 5 x 3
53100.1
53100.4
53100.2
53100.3
53100.6
TECHNISCHE DATEN (Kassetten)
Material: Helles ABS, ähnlich RAL1013
•
Alle Angaben vorbehaltlich techn. Änderungen.
