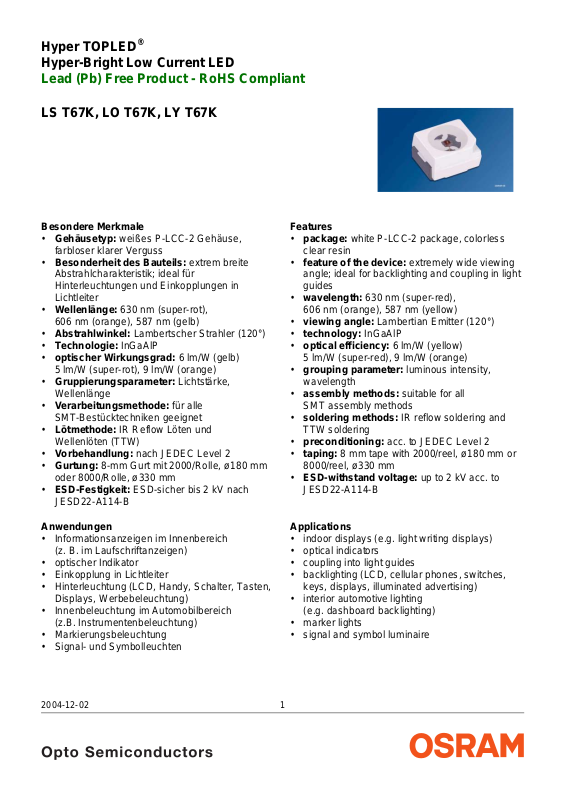

Datasheet LS T67K, LO T67K, LY T67K Datasheet (OSRAM) [de, en]

Hyper TOPLED

®

Hyper-Bright Low Current LED

Lead (Pb) Free Product - RoHS Compliant

LS T67K, LO T67K, LY T67K

Besondere Merkmale

• Gehäusetyp: weißes P-LCC-2 Gehäuse,
farbloser klarer Verguss

• Besonderheit des Bauteils: extrem breite
Abstrahlcharakteristik; ideal für
Hinterleuchtungen und Einkopplungen in
Lichtleiter

• Wellenlänge: 630 nm (super-rot),

nm (orange), 587 nm (gelb)

606

• Abstrahlwinkel: Lambertscher Strahler (120°)

• Technologie: InGaAlP

• optischer Wirkungsgrad: 6 lm/W (gelb)

lm/W (super-rot), 9 lm/W (orange)

5

• Gruppierungsparameter: Lichtstärke,
Wellenlänge

• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet

• Lötmethode: IR Reflow Löten und
Wellenlöten

• Vorbehandlung: nach JEDEC Level 2

• Gurtung: 8-mm Gurt mit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330

• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B

(TTW)

mm

Features

• package: white P-LCC-2 package, colorless
clear resin

• feature of the device: extremely wide viewing
angle; ideal for backlighting and coupling in light
guides

• wavelength: 630 nm (super-red),

nm (orange), 587 nm (yellow)

606

• viewing angle: Lambertian Emitter (120°)

• technology: InGaAlP

• optical efficiency: 6 lm/W (yellow)

lm/W (super-red), 9 lm/W (orange)

5

• grouping parameter: luminous intensity,
wavelength

• assembly methods: suitable for all

assembly methods

SMT

• soldering methods: IR reflow soldering and

soldering

TTW

• preconditioning: acc. to JEDEC Level 2

• taping: 8 mm tape with 2000/reel, ø180 mm or
8000/reel, ø330

• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B

mm

Anwendungen

• Informationsanzeigen im Innenbereich
(z. B. im Laufschriftanzeigen)

• optischer Indikator

• Einkopplung in Lichtleiter

• Hinterleuchtung (LCD, Handy, Schalter, Tasten,
Displays, Werbebeleuchtung)

• Innenbeleuchtung im Automobilbereich

Instrumentenbeleuchtung)

(z.B.

• Markierungsbeleuchtung

• Signal- und Symbolleuchten

2004-12-02 1

Applications

• indoor displays (e.g. light writing displays)

• optical indicators

• coupling into light guides

• backlighting (LCD, cellular phones, switches,
keys, displays, illuminated advertising)

• interior automotive lighting
(e.g. dashboard backlighting)

• marker lights

• signal and symbol luminaire

Bestellinformation Ordering Information

Typ
Type

LS T67K-J1K2-1
LS T67K-K1L2-1
LS T67K-J1L2-1

Emissionsfarbe
Color of
Emission

Lichtstärke
Luminous
Intensity

1) Seite 15

1) page 15

IF = 2 mA

IV (mcd)

super-red 4.5 … 11.2

7.1 … 18.0

4.5 … 18.0

LS T67K, LO T67K, LY T67K

Lichtstrom
Luminous

2) page 15

Flux

IF = 2 mA
Φ

(mlm)

V

25 (typ.)
40 (typ.)
30 (typ.)

2) Seite 15

Bestellnummer
Ordering Code

Q65110A2011
Q65110A2012
Q65110A2013

LO T67K-K1L2-24
LO T67K-L1M2-24
LO T67K-K1M2-24

LY T67K-J2L1-26
LY T67K-K2M1-26
LY T67K-J2M1-26

Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helli gkeitsgruppen

(siehe Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt geliefert. Z.B.: LO T67K-K1L2-24
bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen K1, K2, L1 oder L2 enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.

Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LO T67K-K1L2-24 bedeutet, dass auf dem Gurt nur eine der Wellenlängengruppen -2, -3,
oder -4 enthalten ist (siehe Seite 5 für nähere Information). LS T67K-J1K2-1 bedeutet, dass das Baut eil innerhalb der a uf Seite 4
spezifizierten Grenzen geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.

Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5 for explanation).

Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g. LO T67K-K1L2-24 means
that only one group K1, K2, L1 or L2 will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.

In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be shipped on
any one reel. E.g. LO T67K-K1L2-24 means that only 1 wavelength group -2, -3, or -4 will be shippable (see page 5 for
explanation). LS T67K-J1K2-1 means that the device will be shiped within the specified limits as stated on page 4.
In order to ensure availability, single wavelength groups will not be orderable.

orange 7.1 … 18.0

11.2 … 28.0

7.1 … 28.0

yellow 5.6 … 14.0

9.0 … 22.4

5.6 … 22.4

40 (typ.)
60 (typ.)
50 (typ.)

30 (typ.)
50 (typ.)
40 (typ.)

Q65110A2035
Q65110A2036
Q65110A2037

Q65110A2059
Q65110A2060
Q65110A2061

Vergleichstabelle fü r 10 mA Correlation Table for 10 mA

Typ
Type

IF = 2 mA

LS T67K-J1K2-1
LS T67K-K1L2-1
LS T67K-J1L2-1

Emissions­farbe
Color of
Emission

Lichtstärke
Luminous

Intensity

1) Seite 15

1) page 15

IF = 2 mA

IV (mcd)

super-red 4.5 … 11.2

7.1 … 18.0

4.5 … 18.0

Lichtstärke
Luminous

Intensity

IF = 10 mA

IV (mcd)

40 (typ.)

⇒

65 (typ.)
60 (typ.)

2) Seite 15

2) page 15

Lichtstrom
Luminous

2) page 15

Flux

IF = 10 mA
Φ

(mlm)

V

120 (typ.)
195 (typ.)
180 (typ.)

2) Seite 15

LO T67K-K1L2-24
LO T67K-L1M2-24
LO T67K-K1M2-24

LY T67K-J2L1-26
LY T67K-K2M1-26
LY T67K-J2M1-26

Siehe auch Grafik Seite 7 / see also graph on page 7

orange 7.1 … 18.0

11.2 … 28.0

7.1 … 28.0

yellow 5.6 … 14.0

9.0 … 22.4

5.6 … 22.4

2004-12-02 2

⇒

⇒

65 (typ.)

100 (typ.)

90 (typ.)
50 (typ.)

80 (typ.)
70 (typ.)

195 (typ.)
300 (typ.)
270 (typ.)

150 (typ.)
240 (typ.)
210 (typ.)

Grenzwerte Maximum Ratings

LS T67K, LO T67K, LY T67K

Bezeichnung
Parameter

Betriebstemperatur
Operating temperature range

Lagertemperatur
Storage temperature range

Sperrschichttemperatur
Junction temperature

Durchlassstrom
Forward current
(TA=25°C)

Stoßstrom
Surge current

t ≤ 10 µs, D = 0.005, T

3)

Sperrspannung
Reverse voltage

Seite 15

3) page 15

=25°C

A

(TA=25°C)

Symbol
Symbol

T

op

T

stg

T

j

I

F

I

FM

V

R

Werte
Values

LS, LO LY

– 40 … + 100 °C

– 40 … + 100 °C

+ 125 °C

20 mA

100 mA

12 V

Einheit
Unit

Leistungsaufnahme
Power consumption
(TA=25°C)

Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
Junction/ambient

4) page 15

Sperrschicht/Lötpad
Junction/solder point

4)

Seite 15

P

tot

R

R

th JA

th JS

50 mW

420

K/W

260

K/W

2004-12-02 3

Kennwerte
Characteristics

(TA = 25 °C)

LS T67K, LO T67K, LY T67K

Bezeichnung
Parameter

Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission

I

= 2 mA

F

5)

Dominantwellenlänge
Dominant wavelength

I

= 2 mA

F

Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I

I

= 2 mA

F

Seite 15

5) page 15

rel max

rel max

(typ.)

Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I

Durchlassspannung
Forward voltage

I

= 2 mA (max.)

F

6) page 15

6)

Seite 15

V

(min.)

(typ.)

Sperrstrom (typ.)
Reverse current (max.)

V

= 12 V

R

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 2 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 2 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von V
Temperature coefficient of V

I

= 2 mA; –10°C ≤ T ≤ 100°C

F

peak
peak

dom
dom

F

F

(typ.)

(typ.)

(typ.)

Optischer Wirkungsgrad (typ.)
Optical efficiency

I

= 2 mA

F

* Einzelgruppen siehe Seit e 5

Individual groups on page 5

Symbol
Symbol

Werte
Values

LS LO LY

λ

peak

λ

dom

643 610 591 nm

630
± 6

606*

–6/+3

587*

–7/+8

∆λ 16 16 15 nm

2ϕ 120 120 120 Grad

V
V
V

I

R

I

R

TC

TC

TC

η

opt

F
F
F

λpeak

λdom

V

1.7

1.8

2.2

1.7

1.8

2.2

1.7

1.8

2.2

0.01 100.01 100.01
10

0.14 0.14 0.12 nm/K

0.05 0.09 0.09 nm/K

– 1.8 – 1.5 – 2.1 mV/K

5 9 6 lm/W

Einheit
Unit

nm

deg.
V

V
V

µA
µA

2004-12-02 4

Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)

5) page 15

5)

Seite 15

LS T67K, LO T67K, LY T67K

Gruppe
Group

min. max. min. max.

yellow orange Einheit

Unit

2 580 583 600 603 nm
3 583 586 603 606 nm
4 586 589 606 609 nm
5 589 592 nm
6 592 595 nm

Helligkeits-Gruppierungsschema Brightness Groups

Helligkeitsgruppe
Brightness Group

J1
J2
K1
K2
L1
L2
M1
M2

1)

Lichtstärke

Seite 15

Luminous Intensity

I

(mcd)

V

4.50 … 5.60

5.60 … 7.10

7.10 … 9.00

9.00 …11.20

11.20 …14.00

14.00 …18.00

18.00 …22.40

22.40 …28.00

1) page 15

Luminous Flux

Φ

(mlm)

V

15 (typ.)
19 (typ.)
24 (typ.)
30 (typ.)
40 (typ.)
50 (typ.)
60 (typ.)
75 (typ.)

Lichtstrom

2)

Seite 15

2) page 15

Anm.: Die Standardlieferform von Serientypen beinhaltet entweder eine untere Familiengruppe, eine obere

Familiengruppe oder eine Sammelgruppe, die aus nur 4
Einzelne Helligkeitsgr uppen sind nicht bestellbar.

Note: The standard shipp ing format for serial types includes eit her a lower familiy group, an upper family group or

a grouping of all individual grou ps of 4
Individual brightness groups cannot be ordered.

or 6 brightness groups.

bzw. 6 Helligkeitsgruppen bestehen.

Gruppenbezeichnung auf Etikett
Group Name on Label

Beispiel: K2-3
Example: K2-3

Helligkeitsgruppe
Brightness Group

Wellenlänge
Wavelength

K2 3

Anm.: In einer Verpackungs einheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever c ont ains more than one group for each selection.

2004-12-02 5

LS T67K, LO T67K, LY T67K

0˚10˚20˚40˚ 30˚

Seite 15

Relative spektrale Emission2)
Relative Spectral Emission

2) page 15

V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve

I

= f (λ); TA = 25 °C; IF = 2 mA

rel

100

%

Ι

rel

80

60

40

20

V

λ

yellow

orange

OHL00555

super-red

0

400

Abstrahlcharakteristik2)
Radiation Characteristic

I

= f (ϕ); TA = 25 °C

rel

50˚

60˚

70˚

80˚

90˚

Seite 15

2) page 15

nm450 500 550 600 650 700

λ

OHL01660

ϕ

1.0

0.8

0.6

0.4

0.2

0

100˚

1.0 0.8 0.6 0.4

2004-12-02 6

0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚

LS T67K, LO T67K, LY T67K

F

6

F

2

0

Durchlassstrom2)
Forward Current

I

= f (VF); TA = 25 °C

F

2

10

mA

I

F

1

10

0

10

-1

10

-2

10

-3

10

1.4

1.6 1.8 2.0 2.2 V 2.

Seite 15

2) page 15

OHL00388

Relative Lichtstärke
Relative Luminous Intensity

I

V/IV(2 mA)

= f (IF); TA = 25 °C

2

10

I

V

I

V (2 mA)

2) 7)

Seite 15

2) 7) page 15

OHL00376

super-red

orange

yellow

1

10

5

0

10

5

-1

10

0

10

5

V

Relative Lichtstärke2)
Relative Luminous Intensity

I

V/IV(25 °C)

= f (Tj); IF = 2 mA

2.5

10

Seite 15

1

2) page 15

mA

I

OHL00290

10

2004-12-02 7

Ι

V

Ι

V (25 ˚C)

1.5

1.0

0.5

0.0

-60

-40 -20 0204060 10

˚C

T

j

LS T67K, LO T67K, LY T67K

OHL01429

T

0

OHL02041

I

2

OHL02041

I

2

Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current

I

= f (T)

F

25

mA

I

F

20

15

10

T

5

T

temp. ambient

A

T

temp. solder point

S

0

0

20 40 60 80 ˚C 10

T

A

S

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle D = parameter, TA = 25 °C

0.14
A

F

D

0.10

0.08

0.06

0.04

0.02

0

-5 1

-4

-3 -2

10

10 10

10

t

t

P

=

T

D

0.005

0.01

0.02

0.05

0.1

0.2

0.5
1

-1 0

P

I

F

T

=

1010

10 10s

t

p

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle D = parameter, TA = 85 °C

0.14
A

F

D

0.10

0.08

0.06

0.04

0.02

0

-5 1

-4

-3 -2

10

10 10

10

=

t

P

T

-1 0

t

P

T

=

D

0.005

0.01

0.02

0.05

0.1

0.2

0.5
1

1010

10 10s

t

p

I

F

2004-12-02 8

Maßzeichnung

GPLY6724

2.1 (0.083)

C

1

4 (0.157)1.5 (0.059)

2 (0.079) Cathode/Collector Marking

8)

Package Outlines

Seite 15

8) page 15

3.0 (0.118)

2.6 (0.102)

2.3 (0.091)

2.1 (0.083)

0.1 (0.004) (typ.)

LS T67K, LO T67K, LY T67K

1.7 (0.067)

0.9 (0.035)

0.7 (0.028)

4˚±1

3.3 (0.130)

3.0 (0.118)

3.4 (0.134)

athode marking

(2.4) (0.095)

3.7 (0.146)

1.1 (0.043)

0.18 (0.007)

0.12 (0.005)

0.5 (0.020)

0.6 (0.024)

0.4 (0.016)

Kathodenkennung: abgeschrägte Ecke
Cathode mark: bevelled edge
Gewicht / Approx. weight: 35 mg

8)

Gurtung / Polarität und Lage

Seite 15

Verpackungseinheit 2000/Rolle, ø180 mm
oder 8000/Rolle, ø330 mm

Method of Taping / Polarity and Orientation

8) page 15

Packing unit 2000/reel, ø180 mm
or 8000/reel, ø330 mm

A

C

8 (0.315)

1.75 (0.069)

2.9 (0.114)

2004-12-02 9

4 (0.157)

3.5 (0.138)

3.6 (0.142)

OHAY227

Empfohlenes Lötpaddesign

0

1.5 (0.059)

2

Recommended Solder Pad

8) 9)

Seite 15

8) 9) page 15

2.6 (0.102)

LS T67K, LO T67K, LY T67K

IR-Reflow Löten
IR Reflow Soldering

2.6 (0.102)

4.5 (0.177)

4.5 (0.177)

1.5 (0.059)

Padgeometrie für
verbesserte Wärmeableitung

Paddesign for
improved heat dissipation

Lötstopplack
Solder resist

Cu-Fläche > 16 mm
Cu-area > 16 mm

2

OHLPY97

Empfohlenes Lötpaddesign verwendbar für TOPLED® und Power TOPLED

8)

Seite 15

IR Reflow Löten

Recommended Solder Pad useable for TOPLED® and Power TOPLED

IR Reflow Soldering

8) page 15

Padgeometrie für
verbesserte Wärmeableitung

Paddesign for
improved heat dissipation

2.3 (0.091)

0.8 (0.031)

Anode

3.3 (0.130)

®

Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.

3.3 (0.130)

®

1.1 (0.043)

3.7 (0.146)

0.7 (0.028)

Fläche darf elektrisch nicht beschaltet werden.
Do not use this area for electrical contact.

1.5 (0.059)

Lötstoplack
Solder resist

2004-12-02 10

11.1 (0.437)

Kathode/
Cathode

2

_

Cu Fläche / 16 mm per pad
Cu-area

<

OHLPY440

LS T67K, LO T67K, LY T67K

OHLA0687

T

t

300

0

Lötbedingungen Vorbehandlung nach JEDEC Level 2
Soldering Conditions Preconditioning acc. to JEDEC Level 2

IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)

˚C

250

255 ˚C

Recommended Solder Profile

Minimum Solder Profile
240 ˚C
217 ˚C

Maximum Solder Profile

200

10 s min

30 s max

150

120 s max

100 s max

Ramp Down
6 K/s (max)

100

min. condition for IR R eflow Soldering:

50

Ramp Up
3 K/s (max)

solder point temperature ≥ 235 °C for at least 10 sec.

25 ˚C

0

0

50 100 150 200 250 30

Wellenlöten (TTW) (nach CECC 00802) TTW Soldering (acc. to CECC 00802)

260 ˚C
245 ˚C
235 ˚C

s

+0 ˚C

-5 ˚C
±5 ˚C
+5 ˚C

-0 ˚C

300

C

250

T

235 C

200

150

CC... 130100

100

C... 260

1. Welle

1. wave

ca 200 K/s

50

0

0

50 100 150 200 250

10 s

Zwangskühlung

2 K/s

forced cooling

5 K/s

2. Welle

2. wave

2 K/s

Normalkurve
standard curve

Grenzkurven
limit curves

t

OHLY0598

s

2004-12-02 11

Barcode-Produkt-Etikett (BPL)

S

ple

3

+ 0.3
– 0.1

Barcode-Product-Label (BPL)

LS T67K, LO T67K, LY T67K

Gurtverpackung Tape and Reel

OSRAM Opto

Semiconductors

(6P) BATCH NO: Batch Number

Bar Code

Lot Number(1T) LOT NO: (9D) D/C: Date Code

Bar Code

(X) PROD NO: Product Code

D

0

P

0

P

2

Product Quantity per Reel(Q)QTY:

Bar Code

FE

W

am

W

1

A

N

RoHS Compliant

±0.25

13.0

Lx xxxx

Product Name

Bin1: Bin Information Color 1
Bin2:
Bin3:

Temp ST

ML
2

260 C RT

Additional TEXT
R077 DEMY
PACKVAR: Packing Type

X - X - X(G) GROUP:

Forward Voltage Group

Wavelength Group

Brightness Group

OHA1204

P

1

Direction of unreeling

Tape dimensions in mm (inc h)

W P

8

Reel dimensions in mm (inc h)

A W N

180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
330 (13) 8 (0.315) 60 (2.3 62) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)

0

4 ± 0.1
(0.157 ± 0.004)

P

1

4 ± 0.1
(0.157 ± 0.004)

min

W

2

P

2

2 ± 0.05
(0.079 ± 0.002)

W

1

Label

Gurtvorlauf:
Leader:

Gurtende:
Trailer:

D

0

1.5 + 0.1
(0.059 + 0.004)

400 mm
400 mm

160 mm
160 mm

Direction of unreeling

OHAY0324

E F

1.75 ± 0.1
(0.069 ± 0.004)

W

2 max

3.5 ± 0.05
(0.138 ± 0.002)

2004-12-02 12

LS T67K, LO T67K, LY T67K

OHA00539

Moisture-sensitive label or print

el

OHA02044

el

Trockenverpackung und Materialien Dry Packing Process and Materials

EVEL

el
b

L

a

.

l

see

,

)
H

de
nk

o
a
l

c
b
r

(R

f
I

y
t

ba

.

idi

RH

um

e h

60%
/

v

age

ati

k

ared

c

el

r

r

30 ˚C

pa

_

<

%

of

90

urs

s

d to inf

r

<

o

e

or

s

,

ou

H

nd

s

ode).

ng (peak

H

our

c

ur

72

si

8

o

C a

bag contains

CAUTION

This

SEMICONDUCTORS

OISTURE SENSITIVE

O
M
OPT

mon

24

devices

g:

d,

a

d b

ene

e

op

ase reflow, or eq

is

h

k, se

-p
Floo

an

in

or

bag

h

fe in seal

bl

i

% R

it

f

is

I

0

w

lf l

h

vap

1

t

_

<

r

he

emp.

e

t

S

ow,
l

uire

nd

unted

I

q

dy

1.
ef

o

. Aft

r

s not

ed at

y

i

re

r

t

2

bo

M
)
a

2b

Sto

ces
i

or

b)

g is re

e

ev

a

n

D

nc

a) Humidi

aki

3.
b) 2

b
f

I

refere

4.

ag sea

B

e

Dat

o

M

M

4

˚

e

4 H

H

conditions

± 5 ˚C

m

e subject

y

i

oces

C

b

40

r

e 2

or

˚

th date

ll

i

time

i

<

or t

ct

m

).

w

23

w

at

or

ti

me 6

˚C

fa

ent p

Flo

o

l

ti

s

at

or

e.

at

at

r

r

Fl

l

th

d

va

th

o

:

Flo

ui

f

4

i

entical

Flo

d

labe

ow
l

el

i

ocedu

e

s

5a

r

ing,

ev

p

be

el

6

evel 5

cod

unt

ee

ate i

L

r

ev

d

vel

ake

% when rea

ure L

e

L

e s

0

ba

mo

st

e

Le

m

1

e

i

stur

ur

seal

>

t

t

ore

,

Moi

r

oi

ure
s
i

.

M

st

nk

d

H

a

, bef

Mois

l

ar

ng

C

ki

(if b

ar

STD-033 for b

t.

r

­or
t

e

ba

Ye

eks

m

ica

e

d,

1

>

1 Yea

e

uire

4 W

q

JEDEC J

m

68 Hours Moi

/

ti

1
ime
t

PC

or

e

I

r

time

o

m

r

Flo

ened:

o
l

ti

o

F

o

op

l

or

ate

F

e
d
l

l 1
e

a

tim

2

Lev

l 3 Flo

and

vel

e

re

e

u

e Level 2

ur

Lev

ist

ture L

re

oist

s

i

istu
Mo

o

M

OSRAM

Desiccant

Anm.: Feuchteempfindlic he Produkte sind verpackt in einem Trockenbe ut el z us am m en mit einem Trockenmittel und

einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und V erpackung” unter dem Punkt “Trockenve rpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.

Note: Moisture-senisitve pro duc t is packed in a dry bag containing desiccant and a humidity ca rd.

Regarding dry pack y ou will find further informat ion in the internet and in the Short Form Catalog i n chapter
“Tape and Reel” under the topi c “D ry Pac k ”. He re y ou w ill als o f ind t he normative references like JEDEC.

Kartonverpackung und Materialien Transportation Packing and Materials

Barcode label

Do not eat.
Avoid metal contact.

Discard if circles overrun.

bag opening.

Please check the HIC immidiately after

check dot

WET

Comparator

bake units

15%

examine units, if necessary
If wet,

bake units

10%

examine units, if necessary
If wet,

change desiccant

5%

parts still adequately dry.
If wet,

MIL-I-8835
Humidity Indicator

OSRAM

Humidity indicator

Barcode lab

LEVEL

If blank, see

CAUTION

This bag contains

˚C).

MOISTURE SENSITIVE

at factory conditions of

OPTO SEMICONDUCTORS

Floor time see below

(if blank, seal date is identical with date code).

If blank, see bar code label

10% RH.

_

<

1. Shelf life in sealed bag: 24 months at < 40 ˚C and < 90% relative humidity (RH).
reflow, vapor-phase reflow, or equivalent processing (peak package

2. After this bag is opened, devices that will be subjected to infrared
body temp.

a) Mounted within
b) Stored at

Floor time > 1 Year

Floor time 1 Year

a) Humidity Indicator Card is > 10% when read at 23 ˚C ± 5 ˚C, or

3. Devices require baking, before mounting, if:
b) 2a or 2b is not met.

Floor time 4 Weeks

reference IPC/JEDEC J-STD-033 for bake procedure.

4. If baking is required,

Bag seal date

Date and time opened:

Moisture Level 1

Moisture Level 2

Moisture Level 2a

Moisture Level 3 Floor time 168 HoursMoisture Level 6 Floor time 6 Hours

Barcode label

Packing
Sealing label

LSY T676

Multi TOPLED

(9D) D/C:

210021998

OSRAM Opto

Semiconductors

123GH1234

(6P) BATCH NO:

245

1

0

0

11

(1T) LOT NO:

(X) PROD NO:

2004-12-02 13

bar code label

30 ˚C/60% RH.

_

<

Moisture Level 4

Moisture Level 5

Moisture Level 5a

210021998

OSRAM Opto

Semiconductors

123GH1234

(6P) BATCH NO:

(1T) LOT NO:

Bin1: P-1-20
Bin2: Q-1-20

Bin3:

Temp ST

220 C R

ML

240 C R

2

260 C RT

2a

3

Additional TEXT

R077
PACKVAR:

0144

2000

(Q)QTY:

Muster

Floor time 72 Hours

Floor time 48 Hours

Floor time 24 Hours

(X) PROD NO:

DEMY

R18

(G) GROUP:

Bin1: P-1-20

Bin2: Q-1-20
Bin3:

ML

LSY T676

Multi TOPLED

0144

(9D) D/C:

2000

(Q)QTY:

245

1

Muster

0

0

11

P-1+Q-1

Barcode lab

Temp ST
220 C R

DEMY

240 C R

2

260 C RT

2a

R18

3

Additional TEXT

R077

P-1+Q-1

PACKVAR:

(G) GROUP:

OSRAM

LS T67K, LO T67K, LY T67K

Revision History: 2004-12-02

Previous Version: 2004-08-16

Page Subjects (major changes since last revision) Date of change

5 value: min. forward voltage 2004-12-02

Attention please!

The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances . For in fo rmation on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.

Packing

Please use the recycling operators k nown to you . We can als o help you – get in touch wit h your near est sales offic e.
By agreement we will take p acking material back, if it is sorted. You m ust bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.

Components used in life-su pport devices or systems must be expressly authorized fo r such purpose! Critical
components
OSRAM OS.

2004-12-02 14

10) page 15

may only be used in l ife-s upport devices or s ystems

11) page 15

with the express writte n appro val of

LS T67K, LO T67K, LY T67K

Fußnoten:

1)

Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±

2)

Wegen der besonderen Prozessbedingun gen bei der

11% ermitt elt.

ms und einer

Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Ve rbesserungen, werde n diese
typischen Werte ohne weitere Ankündigung geändert.

3)

Die LED kann kurzzeitig in Sperrichtung betrieben
werden.

4)

R

ergibt sich bei Montage auf PC-Board FR 4

thJA

(Padgröße

5)

Wellenlängen werden mit einer Stromeinprägedauer
von 25

6)

Spannungswerte werden mit einer
Stromeinprägedauer vo n 1
von ±0,1

7)

Im gestrichelten Bereich der Kennlinien muss mit

≥ 16 mm2 je Pad)

ms und einer Genauigkeit von ±1 nm ermi t telt.

ms und einer Genauigk eit

V ermittelt.

erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.

8)

Maße werden wie folgt angegeben: mm (inch)

9)

Gehäuse hält TTW-Löthit z e aus nach CECC 00802

10)

Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und de ssen Defek t voraussich tlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.

11)

Lebenserhaltende App arate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patie nten in
Gefahr ist.

Remarks:

1)

Brightness groups are tested at a current pulse
duration of 25

2)

Due to the special conditions of the manufacturing

ms and a tolera nce of ± 11%.

processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from t he typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.

3)

Driving the LED in reverse direction is suitable for
short term application.

4)

R

results from mounting on PC board FR 4

thJA

(pad

5)

6)

7)

size ≥ 16 mm2 per pad)

Wavelengths are tested at a current pu lse duration of

ms and a tolera nce of ±1 nm.

25
Forward voltages are tested at a current pulse
duration of 1

ms and a tolerance of ±0.1 V.

In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one pack ing unit.

8)

Dimensions are specified as follows: mm (inch).

9)

Package able to withstand TTW-soldering heat acc. to
CECC

10)

00802
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system , or to affect its safety or
the effectiveness of that device or system.

11)

Life support devices or system s are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and s us ta in human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.

Published by
OSRAM Opto Semiconductors GmbH

Wernerwerkstrasse 2, D-93049 Regensburg

www.osram-os.com

© All Rights Reserved.

2004-12-02 15
