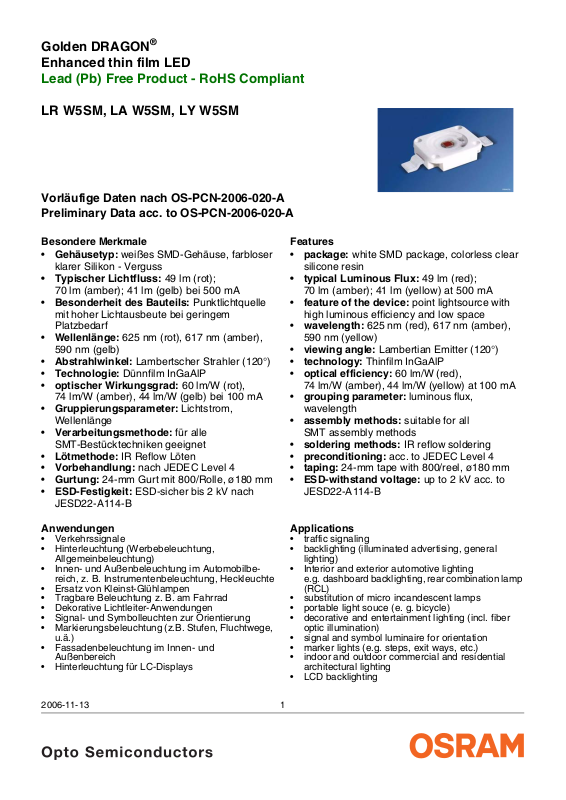

Page 1
Golden DRAGON
®
Enhanced thin film LED
Lead (Pb) Free Product - RoHS Compliant
LR W5SM, LA W5SM, LY W5SM
Vorläufige Daten nach OS-PCN-2006-020-A
Preliminary Data acc. to OS-PCN-2006-020-A
Besondere Merkmale
• Gehäusetyp: weißes SMD-Gehäuse, farbloser
klarer Silikon - Verguss
• Typischer Lichtfluss: 49 lm (rot);
70
lm (amber); 41 lm (gelb) bei 500 mA
• Besonderheit des Bauteils: Punktlichtquelle
mit hoher Lichtausbeute bei geringem
Platzbedarf
• Wellenlänge: 625 nm (rot), 617 nm (amber),
nm (gelb)
590
• Abstrahlwinkel: Lambertscher Strahler (120°)
• Technologie: Dünnfilm InGaAlP
• optischer Wirkungsgrad: 60 lm/W (rot),
74
lm/W (amber), 44 lm/W (gelb) bei 100 mA
• Gruppierungsparameter: Lichtstrom,
Wellenlänge
• Verarbeitungsmethode: für alle
SMT-Bestücktechniken geeignet
• Lötmethode: IR Reflow Löten
• Vorbehandlung: nach JEDEC Level 4
• Gurtung: 24-mm Gurt mit 800/Rolle, ø180 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B
Features
• package: white SMD package, colorless clear
silicone resin
• typical Luminous Flux: 49 lm (red);
70
lm (amber); 41 lm (yellow) at 500 mA
• feature of the device: point lightsource with
high luminous efficiency and low space
• wavelength: 625 nm (red), 617 nm (amber),
590 nm (yellow)
• viewing angle: Lambertian Emitter (120°)
• technology: Thinfilm InGaAlP
• optical efficiency: 60 lm/W (red),
74 lm/W (amber), 44 lm/W (yellow) at 100 mA
• grouping parameter: luminous flux,
wavelength
• assembly methods: suitable for all
SMT
assembly methods
• soldering methods: IR reflow soldering
• preconditioning: acc. to JEDEC Level 4
• taping: 24-mm tape with 800/reel, ø180 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B
Anwendungen
• Verkehrssignale
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Innen- und Außenbeleuchtung im Automobilbereich, z. B. Instrumentenbeleuchtung, Heckleuchte
• Ersatz von Kleinst-Glühlampen
• Tragbare Beleuchtung z. B. am Fahrrad
• Dekorative Lichtleiter-Anwendungen
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (z.B. Stufen, Fluchtwege,
u.ä.)
• Fassadenbeleuchtung im Innen- und
Außenbereich
• Hinterleuchtung für LC-Displays
2006-11-13 1
Applications
• traffic signaling
• backlighting (illuminated advertising, general
lighting)
• Interior and exterior automotive lighting
e.g.
dashboard backlighting, rear combination lamp
(RCL)
• substitution of micro incandescent lamps
• portable light souce (e. g. bicycle)
• decorative and entertainment lighting (incl. fiber
optic illumination)
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
• indoor and outdoor commercial and residential
architectural lighting
• LCD backlighting
Page 2
Bestellinformation Ordering Indormation
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstrom
Luminous
1)
page 16
Flux
IF = 400 mA
ΦV (mlm)
1)
Seite 16
LR W5SM, LA W5SM, LY W5SM
Lichtstärke
Luminous
Intensity
IF = 400 mA
IV (mcd)
2)
page 16
2)
Seite 16
Bestellnummer
Ordering Code
LA W5SM-HZJZ-24
LA W5SM-HXJX-24
LR W5SM-GZHZ-1
LR W5SM-HYJY-1
LY W5SM-GYHZ-35
LY W5SM-GZJX-46
amber 39.000 ... 71.000
28.000 ... 52.000
red 24.000 ... 45.000
33.000 ... 61.000
yellow 21.000 ... 45.000
24.000 ... 52.000
18.300 (typ.)
13.300 (typ.)
11.500(typ.)
15.600 (typ.)
11.000 (typ.)
12.600 (typ.)
Q65110A4278
Q65110A4277
Q65110A4385
Q65110A4386
Q65110A4387
Q65110A4388
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LA W5SM-HZJZ-24 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen HZ, JX,
JY oder JZ enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird
nur eine Wellenlängengruppe geliefert. Z.B.: LA
Wellenlängengruppen -2, -3, oder -4 enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
W5SM-HZJZ-24 bedeutet, dass auf dem Gurt nur eine der
Seite 5 für nähere Information).
Note: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LA
In order to ensure availability, single brightness groups will not be orderable.
W5SM-HZJZ-24 means that only one group HZ, JX, JY or JZ will be shippable for any one reel.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one reel. E.g. LA
be shippable. In order to ensure availability, single wavelength groups will not be orderable (see
explanation).
W5SM-HZJZ-24 means that only 1 wavelength group -2, -3, or -4 will
page 5 for
Vergleichstabelle Correlation Table
1)
Typ
Type
Lichtstrom
Luminous Flux
Seite 16
1)
page 16
IF = 400 mA
ΦV (mlm)
LA W5SM-HZJZ-24
LA W5SM-HXJX-24
LR W5SM-GZHZ-1
LR W5SM-HYJY-1
LY W5SM-GYHZ-35
LY W5SM-GZJX-46
39.000 ... 71.000
28.000 ... 52.000
24.000 ... 45.000
33.000 ... 61.000
21.000 ... 45.000
24.000 ... 52.000
2006-11-13 2
Typischer Lichtstrom
Typical Luminous Flux
2)
Seite 16
2)
page 16
IF = 500 mA
ΦV (mlm)
65.700
47.600
41.000
56.000
38.400
44.100
Page 3
Grenzwerte
Maximum Ratings
(TA=25°C)
LR W5SM, LA W5SM, LY W5SM
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(TA=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.1; T
Sperrspannung
Reverse voltage
=25°C
A
(TA=25°C)
Symbol
Symbol
T
op
T
stg
T
j
T
j
I
F
I
FM
V
R
Werte
Values
– 40 … + 110 °C
– 40 … + 110 °C
>150 for short term
applications
+ 125 °C
500 mA
2000 mA
not designed for
reverse operation
Einheit
Unit
°C
V
Leistungsaufnahme
Power consumption
(TA=25°C)
Wärmewiderstand
Thermal resistance
4)
Sperrschicht/Lötpad
Seite 16
Junction/soldering point
4)
page 16
P
tot
R
th JS
1.4 W
15
K/W
2006-11-13 3
Page 4
Kennwerte
Characteristics
(TA = 25 °C)
LR W5SM, LA W5SM, LY W5SM
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 400 mA
F
5)
Dominantwellenlänge
Dominant wavelength
I
= 400 mA (max.)
F
Spektrale Bandbreite bei 50 % Φ
Spectral bandwidth at 50 % Φ
I
= 400 mA
F
Seite 16
5)
page 16
rel max
rel max
(min.)
(typ.)
(typ.)
Abstrahlwinkel bei 50 % ΦV (Vollwinkel) (typ.)
Viewing angle at 50 % Φ
Durchlassspannung
Forward voltage6)
I
= 400 mA (max.)
F
page 16
V
6)
Seite 16
(typ.)
(min.)
Sperrstrom
Reverse current (max.)
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 400 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von λ
Temperature coefficient of λ
I
= 400 mA; –10°C ≤ T ≤ 100°C
F
Temperaturkoeffizient von V
Temperature coefficient of V
I
= 400 mA; –10°C ≤ T ≤ 100°C
F
peak
peak
dom
dom
F
F
(typ.)
(typ.)
(typ.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 400 mA
F
max. Optischer Wirkungsgrad
max. Optical efficiency (typ.)
I
= 100 mA
F
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
Werte
Values
Einheit
Unit
red amber yellow
λ
λ
λ
λ
peak
dom
dom
dom
632 624 597 nm
620
625
632
612
617*
624
583
590*
595
nm
nm
nm
∆λ 18 18 18 nm
2ϕ 120 120 120 Grad
deg.
V
F
V
F
V
F
I
R
I
R
TC
TC
TC
η
opt
η
opt max.
λpeak
λdom
V
2.0
2.2
2.6
2.0
2.2
2.6
2.0
2.2
2.6
not designed for
V
V
V
reverse operation
0.14 0.14 0.12 nm/K
0.08 0.08 0.10 nm/K
– 2.5 – 2.5 – 2.5 mV/K
41 48 34 lm/W
60 74 44
lm/W
2006-11-13 4
Page 5
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
5)
5)
Seite 16
page 16
LR W5SM, LA W5SM, LY W5SM
)
Gruppe
Group
min. max. min. max.
2 612 616 nm
3 616 620 583 586 nm
4 620 624 586 589 nm
5 589 592 nm
6 592 595 nm
amber
amber
gelb
yellow
Einheit
Unit
Helligkeits-Gruppierungsschema Brightness Groups
1)
Seite 16
Helligkeitsgruppe
Brightness Group
GY
GZ
HX
HY
HZ
JX
JY
JZ
Lichtstrom
Luminous Flux
ΦV (mlm)
21000 … 24000
24000 … 28000
28000 … 33000
33000 … 39000
39000 … 45000
45000 … 52000
52000 … 61000
61000 … 71000
1)
page 16
Lichtstärke
Luminous Intensity
IV (mcd)
7500 (typ.)
8500 (typ.)
10000 (typ.)
12000 (typ.)
14000 (typ.)
16200 (typ.)
18800 (typ.)
22000 (typ.)
2)
Seite 16
2)
page 16
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus
bzw. 5 Helligkeitsgruppen.
4
Einzelne Helligkeitsgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of 4 or 5 individual brightness groups.
Individual brightness groups cannot be ordered.
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: HX-3
Example: HX-3
Helligkeitsgruppe
Brightness Group
Wellenlänge
Wavelength
HX 3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppen für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2006-11-13 5
Page 6
LR W5SM, LA W5SM, LY W5SM
2)
Seite 16
Relative spektrale Emission
2)
Relative Spectral Emission
page 16
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
Φ
= f (λ); TA = 25 °C; IF = 400 mA
rel
100
%
Φ
V
80
60
40
20
V
λ
yellow
amber
red
OHL11701
0
400
Abstrahlcharakteristik
2)
Radiation Characteristic
Φ
= f (ϕ); TA=25°C
rel
50˚
60˚
70˚
80˚
90˚
450 500 550 600 650 700
nm
λ
Seite 16
2)
page 16
0˚10˚20˚40˚ 30˚
ϕ
1.0
0.8
0.6
0.4
0.2
0
OHL01660
100˚
1.0 0.8 0.6 0.4
0˚ 20˚ 40˚ 60˚ 80˚ 100˚ 120˚
2006-11-13 6
Page 7
Durchlassstrom
Forward Current
I
= f (VF); TA = 25 °C
F
I
mA
F
10
3
5
2)
Seite 16
2)
page 16
LR W5SM, LA W5SM, LY W5SM
2)7)
Seite 16
OHL02072
Relativer Lichtfluss
Relative Luminous Flux
Φ
(400 mA) = f (IF); TA = 25 °C
V/ΦV
1
10
Φ
V
V
Φ
V (400 mA)
V
2) 7)
page 16
OHL10788
2
10
5
1
10
1.5
1.7 1.9 2.1 2.3 2.5 2.7 2.9 3.3
Relative Spannung
(25 °C)
F
2)
Relative Voltage
∆VF = VF - V
0.30
V
V
∆
F
0.20
V
V
F
2)
Seite 16
page 16
= f (Tj); IF = 400 mA
OHL02984
0
10
5
-1
10
1
Relativer Lichtstrom
5
2)
Seite 16
Relative Luminous Flux
Φ
V/ΦV(25 °C)
Φ
Φ
V (25 ˚C)
= f (Tj); IF = 400 mA
2.5
V
2.0
yellow
1010
2)
page 16
mA210
I
OHL12880
3
F
0.15
0.10
0.05
0
-0.05
-0.10
-60
-40 -20 0 20 ˚C6040
2006-11-13 7
100
T
j
1.5
1.0
0.5
0
-60
amber
red
-20 0 20 40 60
-40
T
˚C
100
j
Page 8
LR W5SM, LA W5SM, LY W5SM
Dominante Wellenlänge
Dominant Wavelength
LR, λ
= f (Tj); IF = 400 mA
dom
630
nm
λ
dom
628
626
624
622
620
618
-60
-40 -20 0 20 40 60 100
2)
2)
Seite 16
page 16
OHL02680
˚C
T
j
Dominante Wellenlänge
Dominant Wavelength
LA, λ
= f (Tj); IF = 400 mA
dom
622
nm
λ
dom
620
618
616
614
612
610
-60
-40 -20 0 20 40 60 100
2)
Dominante Wellenlänge
Dominant Wavelength
LY, λ
= f (Tj); IF = 400 mA
dom
598
nm
λ
dom
596
2)
2)
Seite 16
page 16
2)
Seite 16
page 16
OHL02679
˚C
T
j
OHL02879
2006-11-13 8
594
592
590
588
586
584
-60
-40 -20 0 20 40 60 100
˚C
T
j
Page 9
LR W5SM, LA W5SM, LY W5SM
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (TS)
F
600
mA
I
F
OHL02699
500
400
300
200
100
0
0˚C
20 40 60 80 120
T
S
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle
D = parameter, T
2.5
A
I
F
=
D
= 25 °C
S
t
P
t
P
T
OHL02697
I
T
2.0
D
=
0.005
0.01
1.5
0.02
0.033
0.05
0.1
1.0
0.2
0.5
1
Exemplarische durchschnittliche Lebens-
2)
Seite 17
dauerfür mittlere Helligkeitsgruppe
2)
Exemplary median Lifetime
page 17
for median Brightness Group
Bedingungen
Conditions
mittlere
Lebensdauer
median
Einheit
Unit
Lifetime
IF = 250 mA
TS = 25°C
IF = 400 mA
TS = 85°C
IF = 500 mA
TS = 125°C
TJ = 150°C
IF = 500 mA
TS = 150°C
TJ = 175°C
50.000 Betriebsstunden
operating hours
7.000 Betriebsstunden
operating hours
7.000* Betriebsstunden
operating hours
500* Betriebsstunden
operating hours
*The emitter die exhibits excellent performance but slight package discoloration occurs at highest temperatures. The median lifetime depends on the application
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle
F
D = parameter, T
2.5
A
I
F
=
D
= 85 °C
S
t
P
t
P
T
OHL02698
T
I
F
2.0
D
=
0.005
0.01
1.5
0.02
0.033
0.05
0.1
1.0
0.2
0.5
1
0.5
0
1010 10
2006-11-13 9
-2-3-4-5
1010
10
10 s 10
210-1
t
p
0.5
0
1010 10
-2-3-4-5
1010
10
10 s 10
t
210-1
p
Page 10
Maßzeichnung
8)
Package Outlines
Seite 16
8)
page 16
LR W5SM, LA W5SM, LY W5SM
0...0.1 (0.004)
6.2 (0.244)
5.8 (0.228)
4.25 (0.167)
A
Heat sink
4.15 (0.163)
ø0.81 (0.031)
ø0.73 (0.028)
5.35 (0.210)
5.25 (0.206)
Protection
Diode
(R0.85 (0.033))
1.9 (0.075)
C
1.7 (0.067)
Cathode
11.2 (0.441)
Kathodenkennung: Markierung
Cathode mark: mark
Gewicht / Approx. weight: 0.2 g
(ø4.2 (0.165))
1.2 (0.047)
10.8 (0.425)
0.8 (0.031)
1.1 (0.043)
0.9 (0.035)
2.0 (0.079)
1.6 (0.063)
0.29 (0.011)
0.24 (0.009)
0.65 (0.026)
0.45 (0.018)
7.2 (0.283)
GPLY6147
6.8 (0.268)
8)
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
Seite 16
8)
page 16
Cathode/Collector Side
4 (0.157)
1.55 (0.061)
2 (0.079)
1.75 (0.069)
6.35 (0.250)
8 (0.315)
2006-11-13 10
Verpackungseinheit 800/Rolle, ø180 mm
Packing unit 800/reel, ø180 mm
0.3 (0.012)
0.3 (0.012)
11.5 (0.453)
12.4 (0.488)
24 (0.945)
1.9 (0.075)
7.35 (0.289)
OHAY0508
Page 11
Empfohlenes Lötpaddesign
Recommended Solder Pad
Achtung:
Anode und
Heatsink sind
elektrisch
verbunden
8)
8)
page 16
Seite 16
3 solder points
LR W5SM, LA W5SM, LY W5SM
IR-Reflow Löten
IR Reflow Soldering
Thermisch optimiertes PCB3 Lötstellen
Thermal enhanced PCB
Attention:
Anode and
Heatsink are
electrically
connected
Footprint
Empfohlene
Padgeometrie
Recommended
Solder Pad
Design
11.6 (0.457)
1.6 (0.063)
2.3 (0.091)
ø4.0 (0.157)
Heatsink attach
12.0 (0.472)
11.6 (0.457)
2.3 (0.091)
0.3 (0.012)
ø4.0 (0.157)
ø2.5 (0.098)
Lötstopplack
Solder resist
Lötpasten Schablone
Solder paste stencil
Bare Copper
Freies Kupfer
2006-11-13 11
Kupfer
Copper
10 (0.394)
1.6 (0.063)
OHPY2844
Page 12
LR W5SM, LA W5SM, LY W5SM
Lötbedingungen Vorbehandlung nach JEDEC Level 4
Soldering Conditions Preconditioning acc. to JEDEC Level 4
IR-Reflow Lötprofil für bleifreies Löten (nach J-STD-020B)
IR Reflow Soldering Profile for lead free soldering (acc. to J-STD-020B)
300
˚C
250
T
200
150
100
50
255 ˚C
240 ˚C
217 ˚C
120 s max
Ramp Up
3 K/s (max)
25 ˚C
0
0
50 100 150 200 250 300
Maximum Solder Profile
Recommended Solder Profile
Minimum Solder Profile
Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
30 s max
100 s max
260 ˚C
245 ˚C
235 ˚C
10 s min
Ramp Down
6 K/s (max)
t
OHLA0687
+0 ˚C
-5 ˚C
±5 ˚C
+5 ˚C
-0 ˚C
s
Note: Package not suitalbe for ultra sonic cleaning
2006-11-13 12
Page 13
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
LR W5SM, LA W5SM, LY W5SM
Gurtverpackung Tape and Reel
OSRAM Opto
Semiconductors
(6P) BATCH NO: Batch Number
Bar Code
Lot Number(1T) LOT NO: (9D) D/C: Date Code
Bar Code
(X) PROD NO: Product Code
D
0
P
0
P
2
Bin1: Bin Information Color 1
Lx xxxx
Product Name
RoHS Compliant
Product Quantity per Reel(Q)QTY:
Bar Code
Sample
W
1
±0.25
13.0
FE
A
N
W
Bin2:
Bin3:
Temp ST
ML
2
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
X - X - X(G) GROUP:
Forward Voltage Group
Wavelength Group
Brightness Group
OHA12043
P
1
Direction of unreeling
W
2
Label
Gurtvorlauf:
Leader:
Gurtende:
Trailer:
Direction of unreeling
400 mm
400 mm
160 mm
160 mm
OHAY0324
Tape dimensions in mm (inch)
W P
+ 0.3
24
– 0.1
0
4 ± 0.1
(0.157 ± 0.004)
P
1
8 ± 0.1
(0.315 ± 0.004)
P
2
2 ± 0.1
(0.079 ± 0.004)
D
0
1.5 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
11.5 ± 0.1
(0.453 ± 0.004)
Reel dimensions in mm (inch)
A W N
min
W
1
W
2 max
180 (7) 24 (0.945) 60 (2.362) 24.4 + 2 (0.961 + 0.079) 30.4 (1.197)
2006-11-13 13
Page 14
LR W5SM, LA W5SM, LY W5SM
Trockenverpackung und Materialien Dry Packing Process and Materials
Moisture-sensitive label or print
L
E
V
l
E
e
e
b
e
L
a
s
.
l
,
)
e
k
H
d
n
o
la
R
c
b
(
r
f
I
a
y
t
b
.
i
d
H
i
R
m
u
%
h
0
e
6
e
/
v
i
g
d
t
C
a
e
˚
a
r
l
k
a
0
c
e
r
S
r
f
3
a
N
E
s
R
n
p
_
<
V
i
n
%
I
i
f
O
k
0
o
T
s
a
o
t
T
I
a
r
t
9
IO
e
.
s
S
u
s
C
n
d
)
r
r
<
p
n
o
e
N
o
U
(
e
T
o
u
s
t
o
d
c
E
D
S
g
N
U
a
O
E
b
C
A
R
I
s
U
i
M
T
h
C
E
T
S
<
I
S
t
O
a
O
t
M
T
s
a
h
P
h
t
v
t
i
n
O
u
s
o
q
e
m
c
e
i
r
e
v
4
o
d
e
2
,
o
d
:
c
,
g
w
r
d
a
o
s
l
a
e
b
f
e
b
n
e
d
r
e
m
e
e
i
l
p
t
e
e
a
o
s
r
s
e
a
e
o
,
s
.
i
s
h
k
b
o
l
d
H
p
n
,
r
g
n
-
i
F
a
n
g
r
R
a
a
l
i
n
e
o
b
C
b
h
i
f
t
i
p
%
i
k
l
f
r
s
.
.
i
I
t
a
0
a
f
o
p
w
l
h
v
t
e
1
b
t
e
,
a
m
d
_
<
r
m
,
h
e
c
e
e
w
i
r
e
t
t
t
t
d
i
S
t
o
d
E
f
o
a
n
e
l
u
y
.
f
r
n
n
u
D
i
A
I
q
d
1
d
e
o
u
.
r
e
E
o
s
e
y
i
r
r
q
t
2
J
b
i
M
/
o
e
s
b
d
t
)
r
i
C
e
2
a
S
s
c
P
r
m
i
i
I
)
o
u
v
b
g
e
e
H
a
n
c
i
D
e
)
2
n
t
k
.
a
o
)
e
a
a
r
3
b
d
b
e
e
f
l
f
I
m
e
a
i
e
r
.
t
e
v
4
s
d
e
n
L
g
e
a
a
e
L
r
B
e
t
u
e
t
r
a
s
u
e
i
t
D
r
o
s
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
r
H
i
d
,
c
o
t
g
n
s
i
u
o
e
r
C
2
n
H
j
a
d
o
i
c
˚
u
7
b
s
n
8
H
o
e
5
C
u
s
o
t
4
˚
e
s
4
H
e
c
a
±
c
2
0
m
d
e
e
y
6
i
o
4
r
t
C
b
r
h
˚
m
e
o
l
r
i
t
p
t
l
i
t
.
i
o
3
c
m
t
e
)
r
i
w
o
2
w
t
a
n
l
o
C
l
f
m
t
i
˚
r
e
.
F
o
a
t
l
t
l
a
o
e
c
a
a
r
i
r
F
l
o
t
d
l
o
u
e
n
:
a
F
o
f
d
l
b
4
i
e
e
w
e
l
r
a
F
,
d
l
o
i
5
c
l
e
g
a
n
l
o
v
e
s
n
5
r
i
e
e
i
e
b
t
l
p
h
v
6
L
e
n
e
e
t
e
l
w
e
v
u
e
e
a
L
k
e
r
e
o
d
v
a
%
u
e
L
l
t
r
m
e
b
0
s
a
u
e
L
i
r
1
t
e
r
e
r
o
o
s
e
u
s
f
i
>
t
o
r
f
M
,
o
s
u
s
3
i
k
i
t
3
M
o
s
n
i
0
a
M
o
l
b
D
M
f
r
T
i
(
a
S
r
s
e
a
J
k
s
Y
e
r
e
C
1
u
e
Y
o
>
1
W
H
e
4
8
m
e
6
i
t
1
m
:
e
r
i
t
d
o
m
e
r
e
i
o
t
l
o
n
m
i
r
F
o
e
t
l
o
p
r
F
o
l
o
F
o
l
1
l
F
2
a
l
2
e
l
v
3
e
l
v
e
e
v
L
e
L
e
M
A
R
S
O
Desiccant
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Kartonverpackung und Materialien Transportation Packing and Materials
Barcode label
Do not eat.
Avoid metal contact.
Discard if circles overrun.
bag opening.
Please check the HIC immidiately after
check dot
WET
Comparator
bake units
15%
examine units, if necessary
If wet,
bake units
10%
examine units, if necessary
If wet,
change desiccant
5%
parts still adequately dry.
If wet,
MIL-I-8835
Humidity Indicator
OSRAM
Humidity indicator
Barcode label
OHA00539
E
V
E
L
f
I
h
e
v
i
d
t
e
a
r
l
a
c
e
r
S
r
f
a
E
s
R
n
p
i
V
n
%
I
i
O
k
0
o
T
a
t
T
a
I
9
t
e
S
C
d
n
<
p
n
e
N
o
U
(
t
o
d
c
i
E
c
D
t
g
n
i
e
S
n
g
N
j
a
d
i
a
b
s
n
O
E
C
u
b
s
o
˚
C
R
s
e
I
c
s
c
U
i
0
e
y
M
o
4
T
h
r
CAUTION
b
r
E
o
T
l
S
p
<
t
l
I
S
.
i
3
c
t
t
)
O
2
w
a
n
a
O
C
f
t
t
˚
e
M
l
s
T
t
a
a
a
h
a
P
h
l
t
d
v
t
i
e
n
O
:
a
u
f
s
b
o
i
e
w
q
e
r
a
,
l
o
m
c
c
e
l
i
g
n
o
e
r
e
v
4
n
r
e
i
b
o
d
e
2
t
p
h
,
o
d
:
n
e
w
e
c
,
g
u
w
e
k
r
d
a
o
o
s
d
l
a
%
a
e
b
f
l
m
b
e
0
b
n
e
a
d
r
r
1
e
e
m
e
e
e
i
r
o
l
p
t
e
s
f
>
e
o
a
o
s
f
,
r
s
s
3
e
a
k
i
e
o
,
s
.
i
3
s
h
n
b
k
o
d
l
0
H
p
a
,
n
r
g
n
l
-
i
F
g
n
a
a
r
a
R
b
i
l
D
n
e
o
b
f
C
i
h
b
f
r
T
i
t
i
p
%
k
i
l
(
f
r
s
.
.
a
S
i
I
t
a
0
a
f
-
o
p
e
w
l
h
t
v
e
1
a
b
J
t
e
Y
a
,
m
d
e
_
<
r
m
,
h
e
c
e
C
e
i
w
1
r
Y
e
t
t
t
t
d
i
S
t
d
o
E
f
o
a
n
e
l
u
>
y
.
1
W
f
r
n
n
D
u
i
A
I
q
d
1
d
e
e
4
o
u
.
r
E
e
s
o
e
8
y
i
r
q
r
t
J
2
m
b
e
i
M
6
/
i
e
o
t
s
b
d
1
t
)
r
:
m
i
C
e
e
2
r
i
a
S
t
d
s
P
c
o
r
m
i
m
i
e
I
)
e
r
i
o
o
u
t
v
l
b
n
o
g
m
e
e
i
r
H
F
a
e
o
n
t
c
l
i
o
D
e
)
2
p
n
r
t
k
F
o
.
a
o
l
)
e
o
a
a
r
3
b
F
o
d
b
e
l
1
e
f
l
f
l
F
I
m
2
e
a
i
e
a
r
.
t
l
e
v
2
4
e
s
d
e
l
v
3
n
L
g
e
e
l
a
v
a
e
L
e
r
e
B
e
v
t
u
e
L
t
r
e
a
s
u
e
L
i
t
D
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
Barcode label
S
L
u
M
8
o
0
t
9
:
s
C
9
p
r
/
1
o
D
O
t
)
2
c
D
0
9
u
M
0
(
d
1
A
n
2
o
:
R
4
c
O
3
i
S
N
2
m
O
1
H
e
C
H
S
T
A
G
B
3
)
2
P
1
6
:
(
O
245
N
T
1
O
L
0
)
0
T
1
11
(
:
O
N
D
O
R
P
)
X
(
Packing
Sealing label
2006-11-13 14
L
l
e
e
b
e
a
s
.
l
)
,
e
k
H
d
n
o
a
l
R
c
(
b
r
a
y
t
b
i
.
d
H
i
R
m
u
%
0
6
e
/
g
C
a
˚
k
0
3
_
<
f
o
s
r
o
,
C
c
˚
e
5
t
a
±
d
C
˚
h
t
i
w
l
.
a
e
c
i
r
t
u
n
d
4
e
e
l
d
i
5
e
l
v
s
5
i
e
e
l
v
L
e
e
t
e
v
e
a
L
e
r
e
v
u
e
L
t
r
e
s
u
e
L
i
t
r
o
s
e
u
i
t
r
M
o
s
u
i
t
M
o
s
i
M
o
M
r
s
k
s
r
e
u
e
o
H
o
t
p
O
M
ductors
A
210021998
R
icon
S
O
em
S
123
(6P) BATCH NO:
(1T) LOT NO:
0
2
0
1
2
-
-
P
1
-
:
1
Q
T
:
in
S
2
B
n
:
p
i
R
3
B
m
n
i
C
6
e
R
B
T
T
7
0
2
R
C
6
D
2
L
0
T
C
4
M
E
2
0
L
Y
6
2
2
P
a
a
2
n
O
io
3
it
T
i
d
d
lt
7
A
7
0
R
P
4
4
1
0
0
0
2
:
Y
T
Q
)
Q
(
Muster
.
)
e
d
o
m
i
t
r
i
t
o
r
o
l
o
r
F
o
l
o
F
o
l
F
o
l
F
a
6
l
4
123
H
G
(X) PROD NO:
E
T
D
X
E
T
l
8
1
R
:
R
A
V
K
C
A
U
O
R
G
)
G
(
s
r
u
s
r
o
u
s
r
H
o
s
u
r
2
H
o
u
7
8
H
o
4
e
4
H
2
e
6
m
e
m
e
i
t
m
i
t
r
o
Bin1: P-1-20
Bin2: Q-1-20
Bin3:
76
6
D
T
ML
Y
2
PLE
S
L
lti TO
u
M
0144
(9D) D/C:
00
20
(Q)QTY:
245
1
Muster
0
0
11
Y
M
1
-
Q
+
1
-
P
:
P
Barcode label
Temp ST
220 C R
DEMY
240 C R
260 C RT
2a
18
R
-1
3
Q
Additional TEXT
R077
P-1+
PACKVAR:
(G) GROUP:
OSRAM
OHA02044
Page 15
LR W5SM, LA W5SM, LY W5SM
Revision History: 2006-11-13
Previous Version: 2006-11-10
Page Subjects (changes since last revision) Date of change
4, 7 Temperature coefficient of V
F
2005-10-13
1, 4 max. Optical efficiency 2005-11-02
4 Forward voltage 2005-11-25
3, 9 completely rework 2005-12-21
11 solder pad reworked 2006-01-24
1, 11, 12 acc. to OS-PCN-2006-020-A 2006-06-20
9 Lifetime table 2006-11-10
3 Junction temperature 2006-11-13
Anm.: Gemäß IEC 60825-1 (EN 60825-1) gilt:
Note: According IEC 60825-1 (EN 60825-1):
LED STRAHLUNG
NICHT DIREKT MIT OPTISCHEN
INSTRUMENTEN BETRACHTEN
LED KLASSE 1M
WITH OPTICAL INSTRUMENTS
LED RADIATION
DO NOT VIEW DIRECTLY
CLASS 1M LED PRODUCT
OHW12884
OHW02884
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
9)
page 16
may only be used in life-support devices or systems
10)
page 16
with the express written approval of
2006-11-13 15
Page 16
LR W5SM, LA W5SM, LY W5SM
Fußnoten:
1)
Helligkeitswerte werden mit einer
Stromeinprägedauer von 25
Genauigkeit von ±
2)
Wegen der besonderen Prozessbedingungen bei der
11% ermittelt.
ms und einer
Herstellung von LED können typische technische oder
abgeleitete Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
oder abgeleiteten Werten unterscheiden können. Falls
erforderlich, z.B. aufgrund technischer
Verbesserungen, werden diese typischen Werte ohne
weitere Ankündigung geändert.
3)
-
4)
Für weitere Informationen siehe Applikationsschrift im
Internet (
5)
Wellenlängen werden mit einer Stromeinprägedauer
von 25 ms und einer Genauigkeit von ±1
6)
Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,05
7)
Im gestrichelten Bereich der Kennlinien muss mit
www.osram-os.com).
nm ermittelt.
ms und einer Genauigkeit
V ermittelt.
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.
Dimmverhältnis im Gleichstrom-Betrieb max. 5:1.
8)
Maße werden wie folgt angegeben: mm (inch)
9)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
10)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
Remarks:
1.)
Brightness groups are tested at a current pulse
duration of 25
2)
Due to the special conditions of the manufacturing
ms and a tolerance of ± 11%.
processes of LED, the typical or calculated data of
technical parameters can only reflect statistical
figures. These do not necessarily correspond to the
actual parameters of each single product, which could
differ from the typical or calculated data of the typical
characeristic line. If requested, e.g. because of
technical improvements, these typ. data will be
changed without any further notice.
3)
-
4)
For further information please find the application note
on our web site (
5)
Wavelengths are tested at a current pulse duration of
25 ms and a tolerance of ±1
6)
Forward voltages are tested at a current pulse
duration of 1
7)
In the range where the line of the graph is broken, you
www.osram-os.com).
nm.
ms and a tolerance of ±0.05 V.
must expect higher brightness differences between
single LEDs within one packing unit.
Dimming range for direct current mode max. 5:1
8)
Dimensions are specified as follows: mm (inch)
9)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
10)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg
www.osram-os.com
© All Rights Reserved.
2006-11-13 16
Loading...
