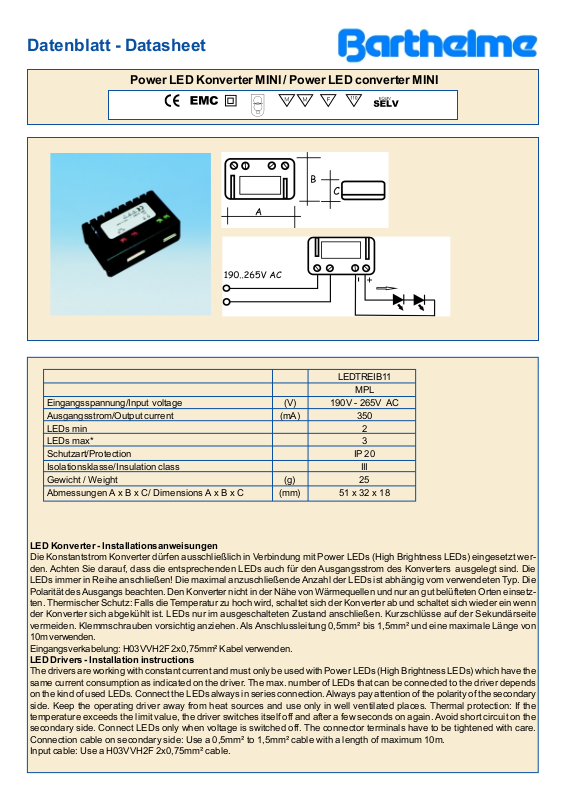

Datenblatt - Datasheet
Power LED Konverter MINI / Power LED converter MINI
LEDTREIB11
MPL
Eingangsspannung/Input voltage (V) 190V - 265V AC
Ausgangsstrom/Output current (mA) 350
LEDs min 2
LEDs max* 3
Schutzart/Protection IP 20
Isolationsklasse/Insulation class III
Gewicht / Weight (g) 25
Abmessungen A x B x C/ Dimensions A x B x C (mm) 51 x 32 x 18
LED Konverter - Installationsanweisungen
Die Konstantstrom Konverter dürfen ausschließlich in Verbindung mit Power LEDs (High Brightness LEDs) eingesetzt werden. Achten Sie darauf, dass die entsprechenden LEDs auch für den Ausgangsstrom des Konverters ausgelegt sind. Die
LEDs immer in Reihe anschließen! Die maximal anzuschließende Anzahl der LEDs ist abhängig vom verwendeten Typ. Die
Polarität des Ausgangs beachten. Den Konverter nicht in der Nähe von Wärmequellen und nur an gut belüfteten Orten einsetzten. Thermischer Schutz: Falls die Temperatur zu hoch wird, schaltet sich der Konverter ab und schaltet sich wieder ein wenn
der Konverter sich abgekühlt ist. LEDs nur im ausgeschalteten Zustand anschließen. Kurzschlüsse auf der Sekundärseite
vermeiden. Klemmschrauben vorsichtig anziehen. Als Anschlussleitung 0,5mm² bis 1,5mm² und eine maximale Länge von
10m verwenden.
Eingangsverkabelung: H03VVH2F 2x0,75mm² Kabel verwenden.
LED Drivers - Installation instructions
The drivers are working with constant current and must only be used with Power LEDs (High Brightness LEDs) which have the
same current consumption as indicated on the driver. The max. number of LEDs that can be connected to the driver depends
on the kind of used LEDs. Connect the LEDs always in series connection. Always pay attention of the polarity of the secondary
side. Keep the operating driver away from heat sources and use only in well ventilated places. Thermal protection: If the
temperature exceeds the limit value, the driver switches itself off and after a few seconds on again. Avoid short circuit on the
secondary side. Connect LEDs only when voltage is switched off. The connector terminals have to be tightened with care.
Connection cable on secondary side: Use a 0,5mm² to 1,5mm² cable with a length of maximum 10m.
Input cable: Use a H03VVH2F 2x0,75mm² cable.
