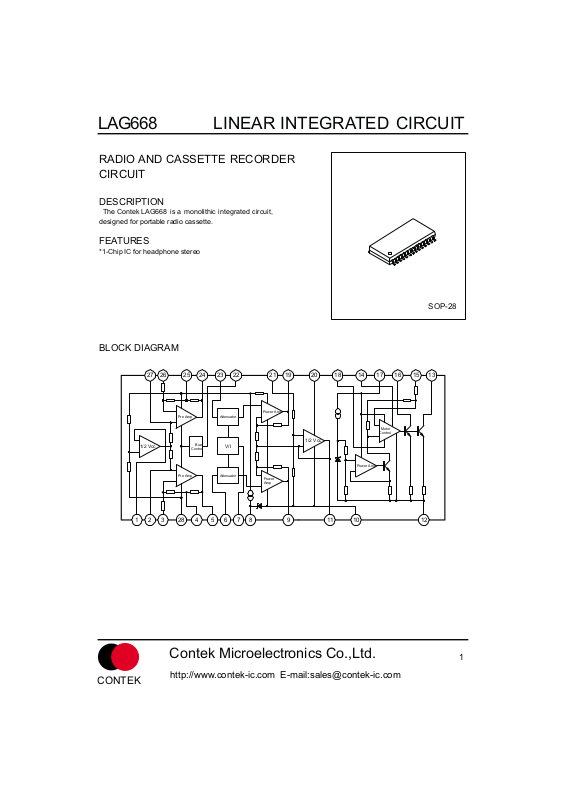

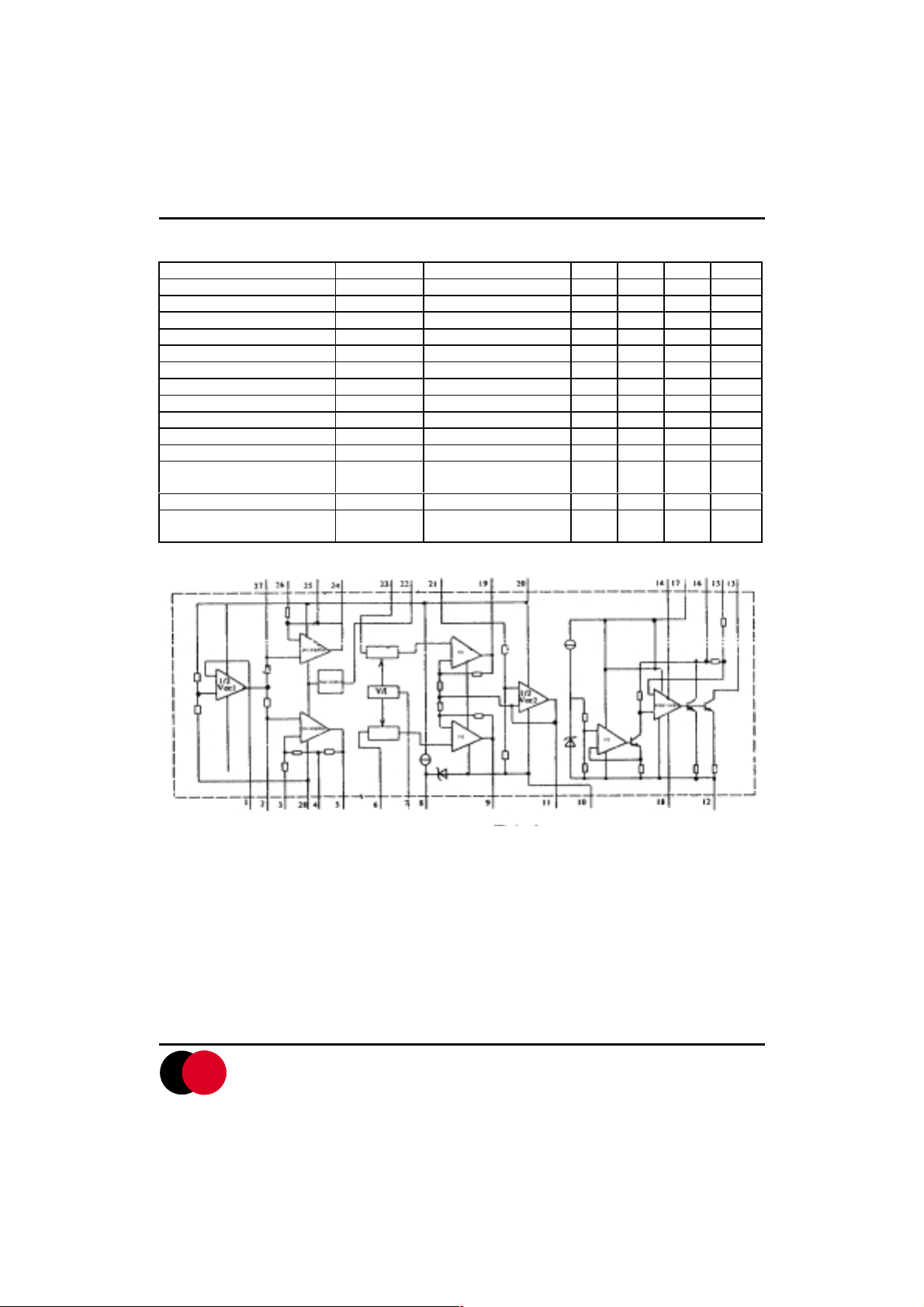

Supply VoltageVcc-0.3~+7.5V
Power DissipationPd750mW
Operating VoltageVop2~5V
Operating TemperatureTopr-20~+65C
Storage TemperatureTstg-40~+125C
AMPLIFIER ELECTRICAL CHARACTERISTICS(Ta=25 C)
PARAMETERSYMBOLTEST CONDITIONSMINTYPMAXUNIT
Supply CurrentIccVin=0V, IM=0mA1825mA
PRE-AMPLIFIER
Open Loop GainGvoVo=-10dBm, RL=72dB
Close Loop GainGvcVo=-10dBm404244dB
Maximum Output VoltageVomTHD=10%0.450.6Vrms
Total Harmonic DistortionTHDVout=100mVrms0.050.5%
Output Noise VoltageVonVin=0, Rg=2.2k,
BPF(30~20k)
Input ImpedanceZinVout=-10dBm1822kW
Cross Talk between CHCTRg=2.2k, Vout=-10dBm30dB
Output Voltage when Pre-OffVooffVin=100mVrms-50dB
Output Impedance when Pre-OffRooff10kW
Input Impedance when Pre-OffRloff10kW
Attenuator
Maximum Input VoltageVimax0.2Vrms
Maximum AttenuationVamaxVcont=Min66dB
Attenuation ErrorVaerrVcont=Max0dB
Input ImpedanceZia200kW
Control Ternimal Input
Impedance
Power Amplifier
Voltage GainGVPout=5mW363840dB
Channel Voltage DifferenceDGVVcont=Max03dB
Maximum Output Power IPom 1THD=10%, RL=32W2028mW
Maximum Output Power IIPom 2THD=10%, RL=16W30mW
Total Harmonic DistortionTHDPout=5mW0.52%
Cross Talk between CHCTPout=5mW2030dB
Output Noise VoltageVonRg=2.2k, Vcont=Max12mVrms
Ripple RejectionRRVcc=3V, 100Hz, 100mVp-p3137dB
Pre + Pulse Boost + Power NoiseVntoVin=0V, Rg=2.2k,
Current ConsumptionIMC35mA
Starting CurrentIMS500mA
Reference VoltageVref0.720.80.87V
Reference Voltage Change IVref 1Vcc=2.1~5V0.05%/V
Reference Voltage Change IIVref 2Im=25~250mA0.01%/mA
Reference Voltage Change IIIVref 3Ta=-10~50 C0.01%/ C
Current FactorK323843
Current Factor Change IK 1Vcc=2.1~5V0.5%/V
Current Factor Change IIK 2Im=25~250mA0.05%/mA
Current Factor Change IIIK 3Ta=-10~50 C0.02%/ C
Saturation Voltage at Forced ONVCEsaIM=200mA, Pin 14=Vcc0.6V
Input Impedance at Forced ON
Pin
Leakage Current at Forced OFFIML200mA
Input Impedance at Forced OFF
Pin
