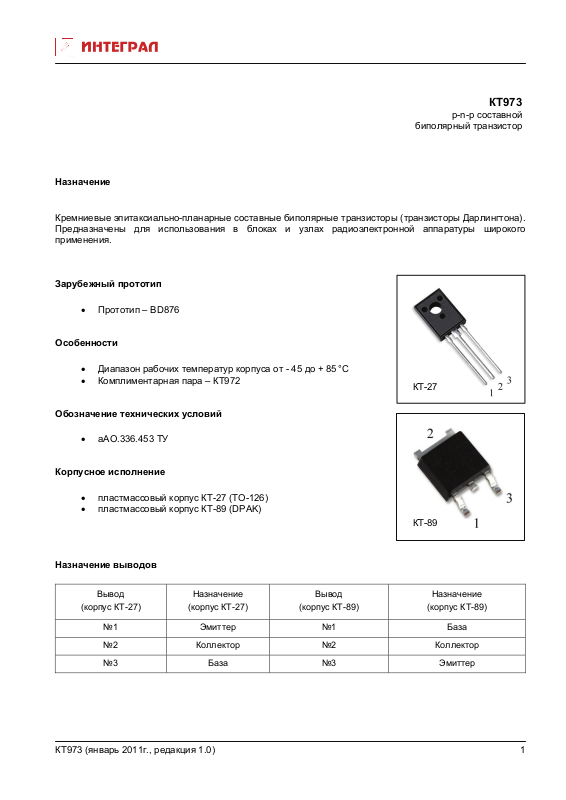

КТ973
p-n-p составной
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные составные биполярные транзисторы (транзисторы Дарлингтона).
Предназначены для использования в блоках и узлах радиоэлектронной аппаратуры широкого
применения.
Зарубежный прототип
• Прототип – BD876
Особенности
• Диапазон рабочих температур корпуса от - 45 до + 85°C
• Комплиментарная пара – КТ972
Обозначение технических условий
• аАО.336.453 ТУ

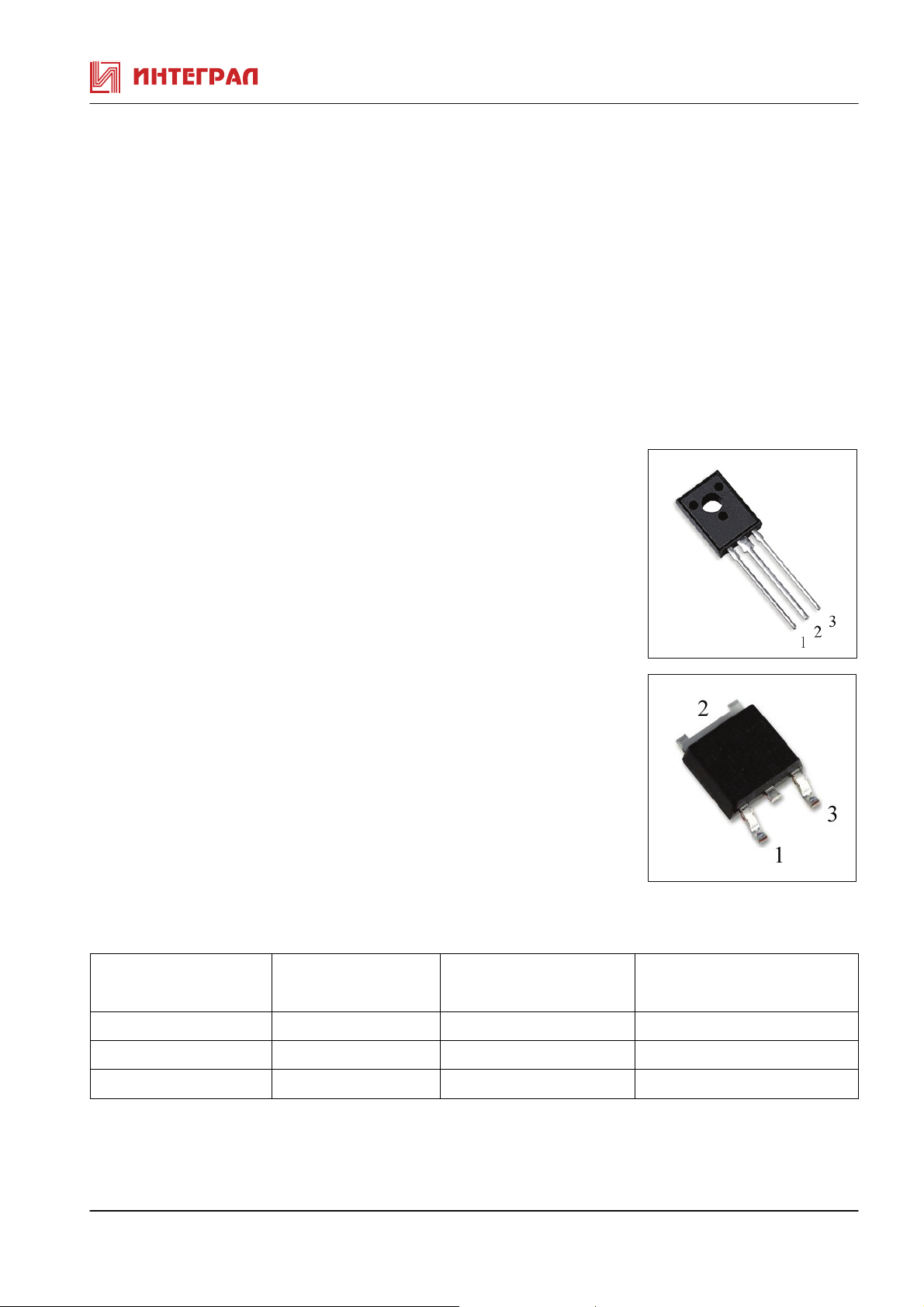

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
• пластмассовый корпус КТ-89 (DPAK)
Назначение выводов
Вывод
(корпус КТ-27)
Назначение
(корпус КТ-27)
Вывод
(корпус КТ-89)
КТ-27
КТ-89
Назначение
(корпус КТ-89)
№1 Эмиттер №1 База
№2 Коллектор №2 Коллектор
№3 База №3 Эмиттер
КТ973 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ973 при Т
окр. среды
= 25 °С
Паpаметpы Обознач. Ед.
Режимы измеpения Min Max
изм.
Обратный ток коллектор-эмиттер
КТ973А, В
КТ973Б
Статический коэффициент передачи тока
КТ973А, Б
КТ973В
Iкэr мА
Uкэ = 60В, Rэб = 1 кОм
Uкэ = 45В, Rэб = 1 кОм
h
21Е
Uкб = 3 B, Iэ = 1 А,
f =50 Гц
1,0
1,0
750
750
5 000
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк = 500 мA, Iб = 50 мА 1,5
Напряжение насыщения база-эмиттер
Uбэ(нас) В Iк = 500 мA, Iб = 50 мА 2,5
Время -рассасыванмя tрас. нс
Iб1= Iб2= 50 мА, Q ≥ 50
200
tи=30 мкс, Iк = 500 мA,
Таблица 2. Предельно допустимые электрические режимы КТ973
Параметры Обозначение Ед.
Значение
изм.
Напряжение коллектор-база Uкб max В
КТ973А, В, Г 60
КТ973Б 45
Напpяжение коллектоp-эмиттеp (Rбэ = 1 кОм) Uкэr max В
КТ973А, В, Г
КТ973Б
60
45
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 2
Импульсный ток коллектора (tu ≤10 мкс, Q ≥ 5)
Постоянная рассеиваемая мощность коллектора при
Iки max А 4
Pк max Вт 8
Ткорп. = -45 ÷ +25 ° С
Постоянная рассеиваемая мощность коллектора при
Pк max Вт 1,25
Тсреды. = 25 ° С
Температура перехода Tj °C 150
КТ973 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
