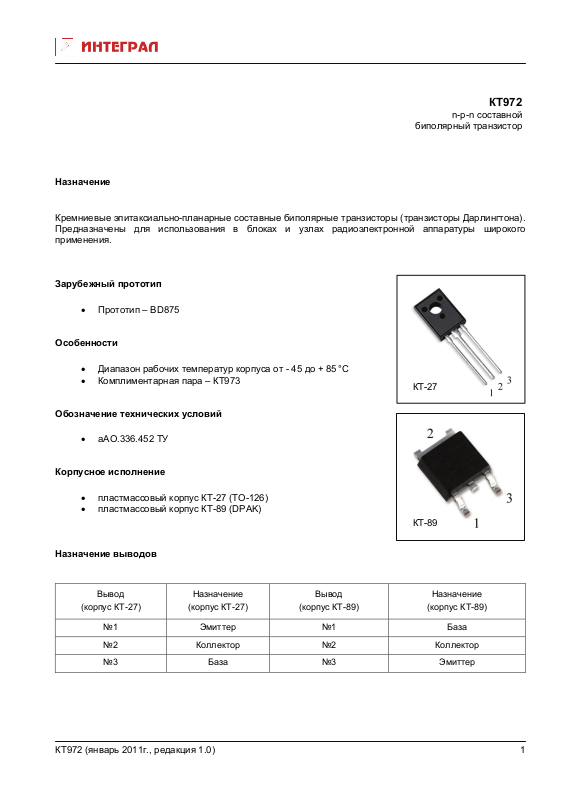

КТ972
n-p-n составной
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные составные биполярные транзисторы (транзисторы Дарлингтона).
Предназначены для использования в блоках и узлах радиоэлектронной аппаратуры широкого
применения.
Зарубежный прототип
• Прототип – BD875
Особенности
• Диапазон рабочих температур корпуса от - 45 до + 85°C
• Комплиментарная пара – КТ973
Обозначение технических условий
• аАО.336.452 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
• пластмассовый корпус КТ-89 (DPAK)
Назначение выводов
Вывод
(корпус КТ-27)
Назначение
(корпус КТ-27)
Вывод
(корпус КТ-89)
КТ-27
КТ-89
Назначение
(корпус КТ-89)
№1 Эмиттер №1 База
№2 Коллектор №2 Коллектор
№3 База №3 Эмиттер
КТ972 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ972 при Т
окр. среды
Паpаметpы Обозн. Ед.
Режимы измеpения Min Max
изм.
Обратный ток коллектор-эмиттер
КТ972А, В
КТ972Б
КТ972Г
Статический коэффициент передачи тока
КТ972А, Б
КТ972В, Г
Напряжение насыщения коллектор-эмиттер
КТ972А, Б, В
Iкэr мА
Uкэ = 60В, Rэб = 1 кОм
Uкэ = 45В, Rэб = 1 кОм
Uкэ = 60В, Rэб = 1 кОм
h
21Е
Uкб = 3 B, Iэ = 1 А,
f =50 Гц
Uкэ(нас) В
Iк = 500 мA, Iб = 50 мА
КТ972Г
Напряжение насыщения база-эмиттер
КТ972А, Б, В
Uбэ(нас) В
Iк = 500 мA, Iб = 50 мА
КТ972Г
Время рассасывания tрас. нс
Iб1= Iб2= 50 мА, Q ≥ 50
Iк = 500 мA, tи=30 мкс,
Таблица 2. Предельно допустимые электрические режимы КТ972
= 25 °С
1,0
1,0
0,3
750
750
-
5 000
1,5
0,95
2,5
1,7
200
Параметры Обозначение Ед
Значение
изм.
Напряжение коллектор-база Uкб max В
КТ972А, В, Г 60
КТ972Б 45
Напряжение коллектоp-эмиттеp
(Rбэ = 1 кОм)
КТ972А, В, Г
КТ972Б
Uкэr max В
60
45
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 2
Импульсный ток коллектора (tu ≤10 мкс, Q ≥ 5)
Постоянная рассеиваемая мощность коллектора при
Iки max А 4
Pк max Вт 8
Ткорп. = -45 ÷ +25 ° С
Постоянная рассеиваемая мощность коллектора при
Pк max Вт 1,25
Тсреды. = 25 ° С
Температура перехода Tj max °C 150
КТ972 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
