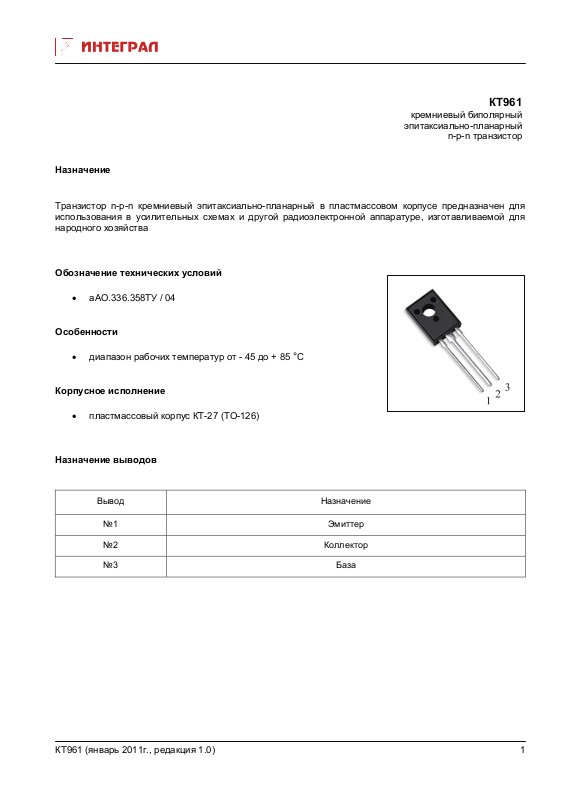

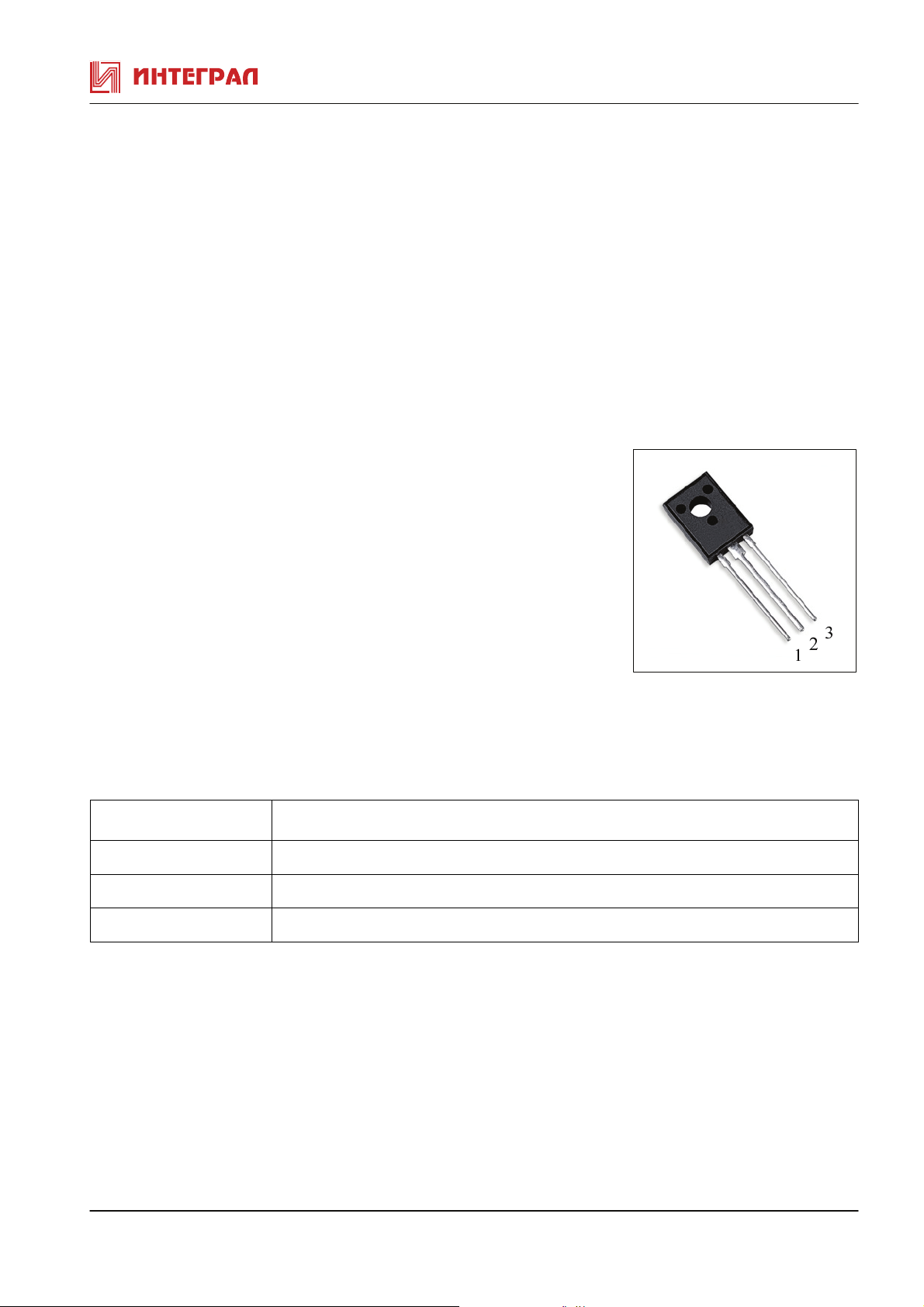

Page 1
КТ961
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в усилительных схемах и другой радиоэлектронной аппаратуре, изготавливаемой для
народного хозяйства
Обозначение технических условий
• аАО.336.358ТУ / 04
Особенности
• диапазон рабочих температур от - 45 до + 85
Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
№3 База
°С
КТ961 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ961 при Т
окр. среды
= + 25 °С
Паpаметpы Обозна-
чение
Обратный ток коллектора Iкбо мкА Uкб=60В - 10
Обратный ток эмиттера Iэбо мкA Uэб = 5 B - 100
Статический коэффициент передачи тока
КТ961А
КТ961Б
КТ961В
Напряжение насыщения коллектор-эмиттер Uкэ (нас) В Iк = 500 мA, Iб = 50 мA - 0,5
Граничная частота коэф. передачи тока в
схеме с общим эмиттером
Граничное напряжение
КТ961А
КТ961Б
КТ961В
h
21Е
fгр мГц Uкб = 10 B, Iэ= 30 мА,
Uкэо гр В Iк = 20 мА, Iб = 0
Ед. изм. Режимы измеpения Min Max
Uкэ = 2 B, Iэ= 150 мА
40
63
100
50 -
fгр= 100 мГц
80
60
45
100
160
250
-
-
-
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ961
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база
КТ961А
КТ961Б
КТ961В
Напpяжение коллектоp-эмиттер (Rбэ=1кОм, Iк=1мА)
КТ961А
КТ961Б
КТ961В
Напpяжение коллектоp-эмиттер (Rбэ= ∞)
КТ961А
КТ961Б
КТ961В
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 1,5
Импульсный ток коллектора (tu ≤30мкс, Q ≥10)
Постоянный ток базы Iб max А 0,3
Рассеиваемая мощность коллектора с теплоотводом
Рассеиваемая мощность коллектора без теплоотвода
Температура перехода Tj °C 150
Uкб max В
100
80
60
Uкэr max В
100
80
60
Uкэо max В
80
60
45
Iки max А 2,0
Pк max Вт 12,5
1,0
КТ961 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ961 (январь 2011г., редакция 1.0)
3
