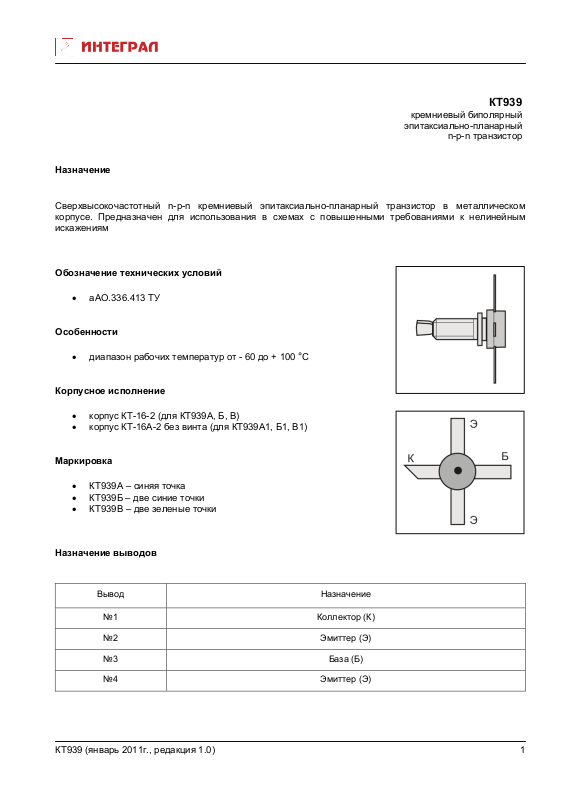

Page 1
КТ939
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в схемах с повышенными требованиями к нелинейным
искажениям
Обозначение технических условий
• аАО.336.413 ТУ
Особенности
• диапазон рабочих температур от - 60 до + 100

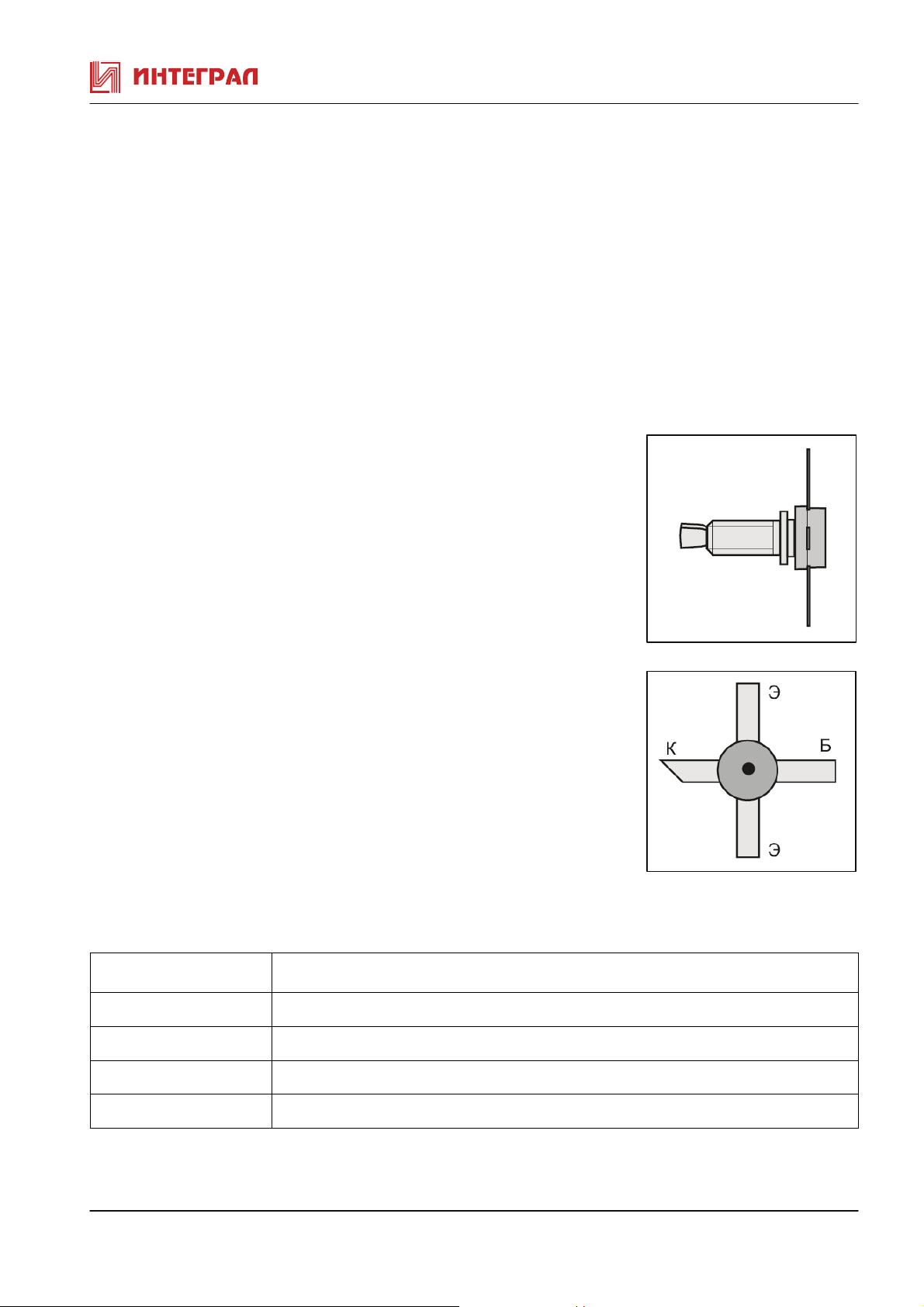

Корпусное исполнение
• корпус КТ-16-2 (для КТ939А, Б, В)
• корпус КТ-16А-2 без винта (для КТ939А1, Б1, В1)
Маркировка
• КТ939А – синяя точка
• КТ939Б – две синие точки
• КТ939В – две зеленые точки
Назначение выводов
Вывод Назначение
°С
№1 Коллектор (К)
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
КТ939 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ939 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Обратный ток коллектора
КТ939А, А1, В, В1
КТ939Б, Б1
Статический коэффициент передачи тока
КТ939А, А1, В, В1
КТ939Б, Б1
Емкость коллекторного перехода*
КТ939А, А1
КТ939Б, Б1
КТ939В, В1
Граничная частота коэффициента передачи
тока*
КТ939А, А1
КТ939Б, Б1
КТ939В, В1
Обратный ток эмиттера
КТ939А, А1, В, В1
КТ939Б, Б1
Граничное напряжение Uкэогр В Iэ=30мА Iб=0 18
Емкость эмиттерного перехода* Сэ* пФ Uэб=0 f=10МГц 23
Iкбо мА Uкб=30B
h21Е
Cк* пФ Uкб=12 B f=10МГц
Fгр* МГц f=300МГц Iк=200мА
Iэбо мА Uэб=3,5 B
Uкб= 12 B, Iэ= 200
мA
40
20
2500
1500
2400
1
2
200
200
5,5
6
5,7
0,5
1
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ939
Параметры Обозначение Ед. изм. Значение
КТ939А, А1 КТ939Б, Б1 КТ939В, В1
Напряжение коллектор-база Uкб max В 30 30 30
Напpяжение коллектоp-эмиттеp
(Rбэ=10кОм)
Напряжение эмиттер-база Uэб max В 3,5 3,5 3,5
Постоянный ток коллектора Iк max мА 400 400 400
Температура перехода Тj
Постоянная рассеиваемая
мощность
коллектора
Uкэ max В 30 30 30
0
C 150 150 150
Рк max Вт 4 4 4
КТ939 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ939 (январь 2011г., редакция 1.0)
3
