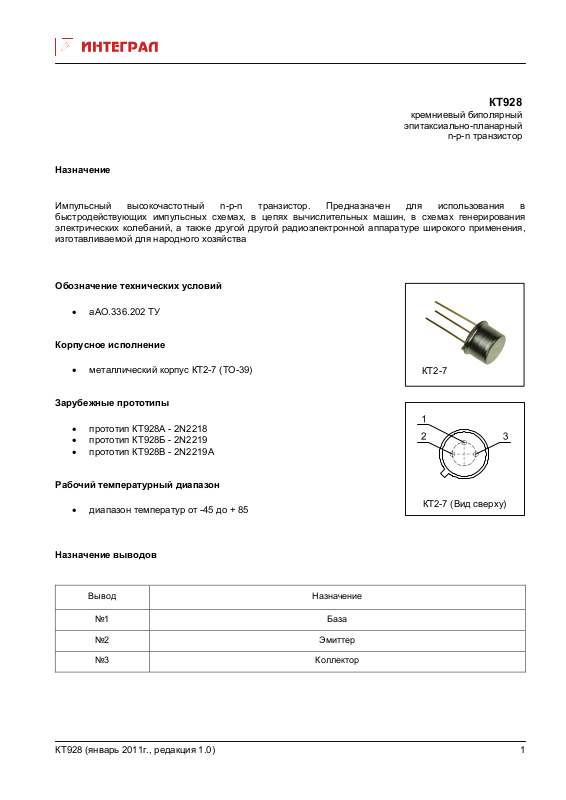

КТ928
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Импульсный высокочастотный n-p-n транзистор. Предназначен для использования в
быстродействующих импульсных схемах, в цепях вычислительных машин, в схемах генерирования
электрических колебаний, а также другой другой радиоэлектронной аппаратуре широкого применения,
изготавливаемой для народного хозяйства
Обозначение технических условий
• аАО.336.202 ТУ
Корпусное исполнение
• металлический
Зарубежные прототипы
• прототип КТ928А - 2N2218
• прототип КТ928Б - 2N2219
• прототип КТ928В - 2N2219А
Рабочий температурный диапазон
• диапазон температур от -45 до + 85
Назначение выводов
Вывод Назначение
№1 База

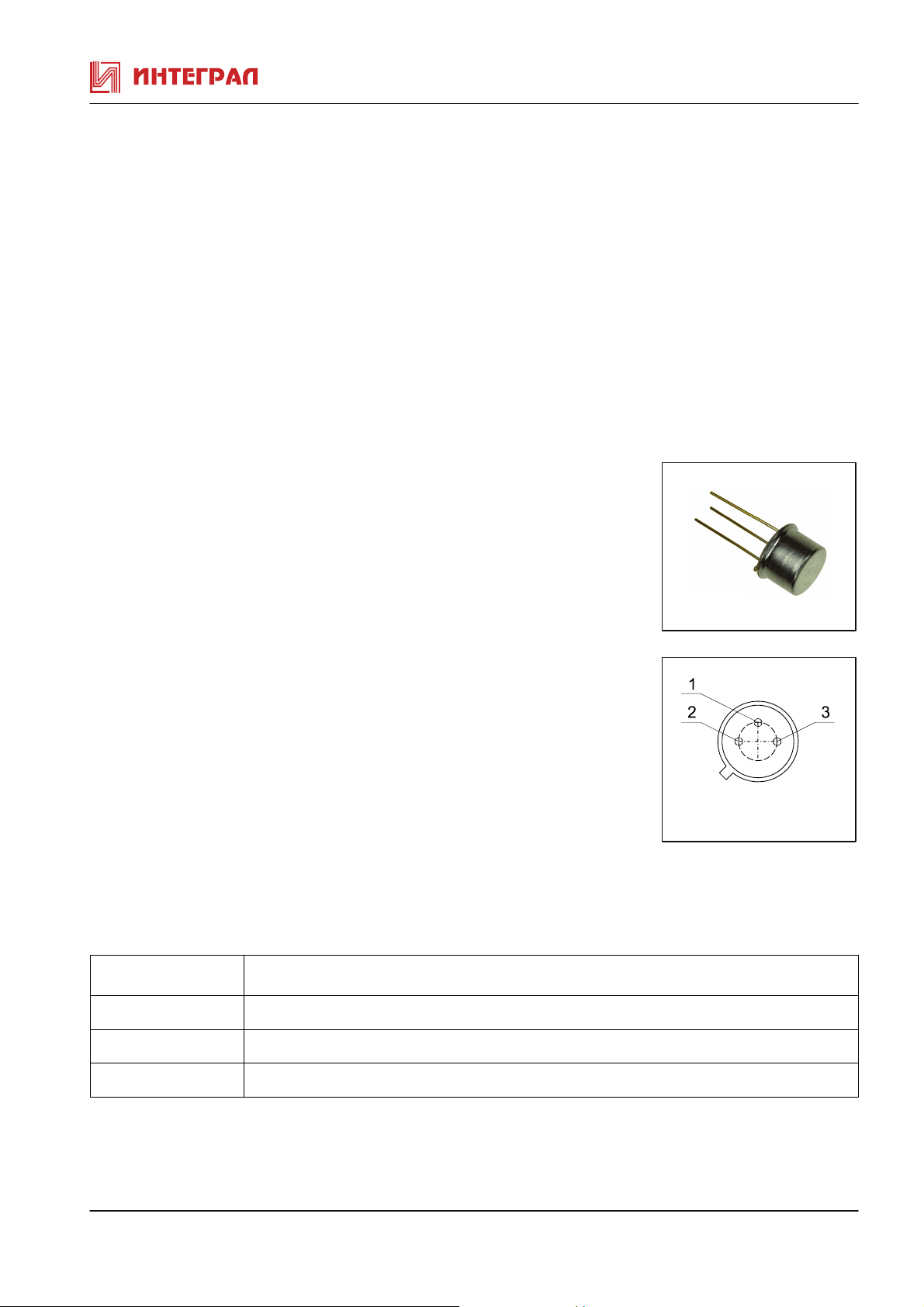

корпус КТ2-7 (TO-39)
КТ2-7
КТ2-7 (Вид сверх
№2 Эмиттер
№3 Коллектор
КТ928 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ928 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм Режимы измеpения Min Max
Обратный ток коллектора
КТ928А,Б
КТ928В
Статический коэффициент передачи тока
КТ928А
КТ928Б
КТ928В
Граничная частота коэффициента
передачи тока *
Напряжение насыщения коллекторэмиттер
Граничное напряжение Uкэогр В Iэ=10мА Iб=0 30
Обратный ток эмиттеpа Iэбo мкА Uэб= 5 B 0,05
Iкбо мкА
Uкб=60B
Uкб=75B
h21Е Uкб=3B, Iэ=150мA
Fгр* МГц Uкэ=10B f=100МГц
Iк=50мА
Uкэ(нас) В Iк=300мА,Iб=30мA 1
20
50
100
250
5
1
100
200
300
* Примечание: справочные параметры
Параметры Обозначение Ед.
изм.
Напряжение коллектор-база Uкб max В 60 60 75
Напpяжение коллектоp-эмиттеp Uкэ max В 60 60 75
Напряжение эмиттер-база
Постоянный ток коллектора Iк max мА 800 800 800
Температура перехода
Постоянная рассеиваемая мощность
коллектора
Uэб max В 5 5 5
Тj
Рк max Вт 0,5 0,5 0,5
0
C 150 150 150
А Б В
Значение
КТ928 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ928 (январь 2011г., редакция 1.0)
3
