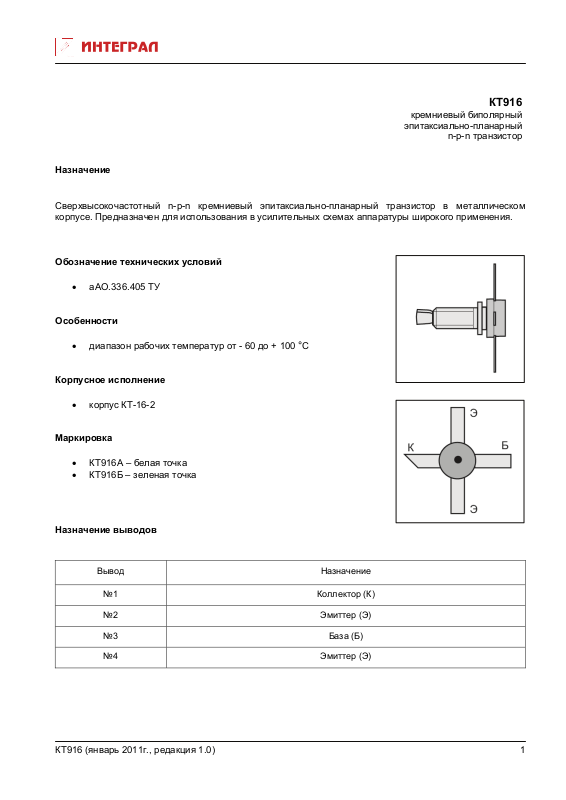

КТ916

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в усилительных схемах аппаратуры широкого применения.

Обозначение технических условий

• аАО.336.405 ТУ

Особенности

• диапазон рабочих температур от - 60 до + 100

Корпусное исполнение

• корпус КТ-16-2

Маркировка

• КТ916А – белая точка

• КТ916Б – зеленая точка

Назначение выводов

Вывод Назначение

°С

№1 Коллектор (К)

№2 Эмиттер (Э)

№3 База (Б)

№4 Эмиттер (Э)

КТ916 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ916 при Т

окр. среды

= + 25 °С

измеpения

Iк=1,5А

Режимы

Min Max

25
40

20

1100

900

Паpаметpы

Обратный ток коллектор– эмиттер
КТ916А
КТ916Б
Емкость коллекторного перехода*

Граничная частота коэффициента
передачи тока*
КТ916А
КТ916Б
Обратный ток эмиттера Iэбо мА Uэб=3,5 B 4
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=250мА,Iб=30мA 1
Напряжение насыщения
коллектор- эмиттер

Обозна-

чение

Iкэr мА Uкэ=55B Rэб=10 Ом

Cк* пФ Uкб=30 B f=10МГц

Fгр* МГц Uкэ=10B f=300МГц

Uкэ(нас) В Iк=250мА,Iб=30мA 0,4

Ед. изм.

* справочные параметры

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ916

Параметры Обозначение Ед. изм.

Напряжение коллектор-база Uкб max В 55
Напpяжение коллектоp-эмиттеp (Rбэ=10кОм) Uкэ max В 55
Напряжение эмиттер-база Uэб max В 3,5
Постоянный ток коллектора Iк max мА 2000
Импульсный ток коллектора Iки max А 4
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора

Рк max Вт 30

0

C 160

Значение

КТ916 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают

КТ916 (январь 2011г., редакция 1.0)

3
