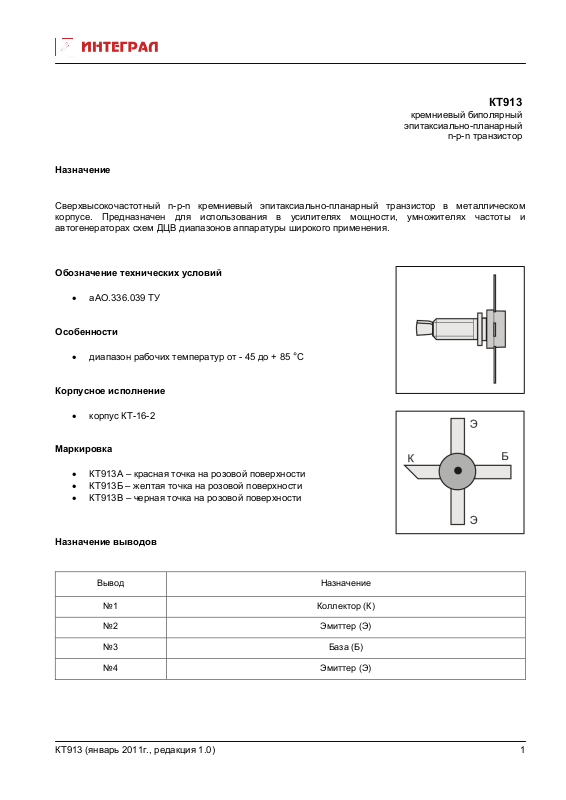

КТ913
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Сверхвысокочастотный n-p-n кремниевый эпитаксиально-планарный транзистор в металлическом
корпусе. Предназначен для использования в усилителях мощности, умножителях частоты и
автогенераторах схем ДЦВ диапазонов аппаратуры широкого применения.
Обозначение технических условий
• аАО.336.039 ТУ
Особенности
• диапазон рабочих температур от - 45 до + 85

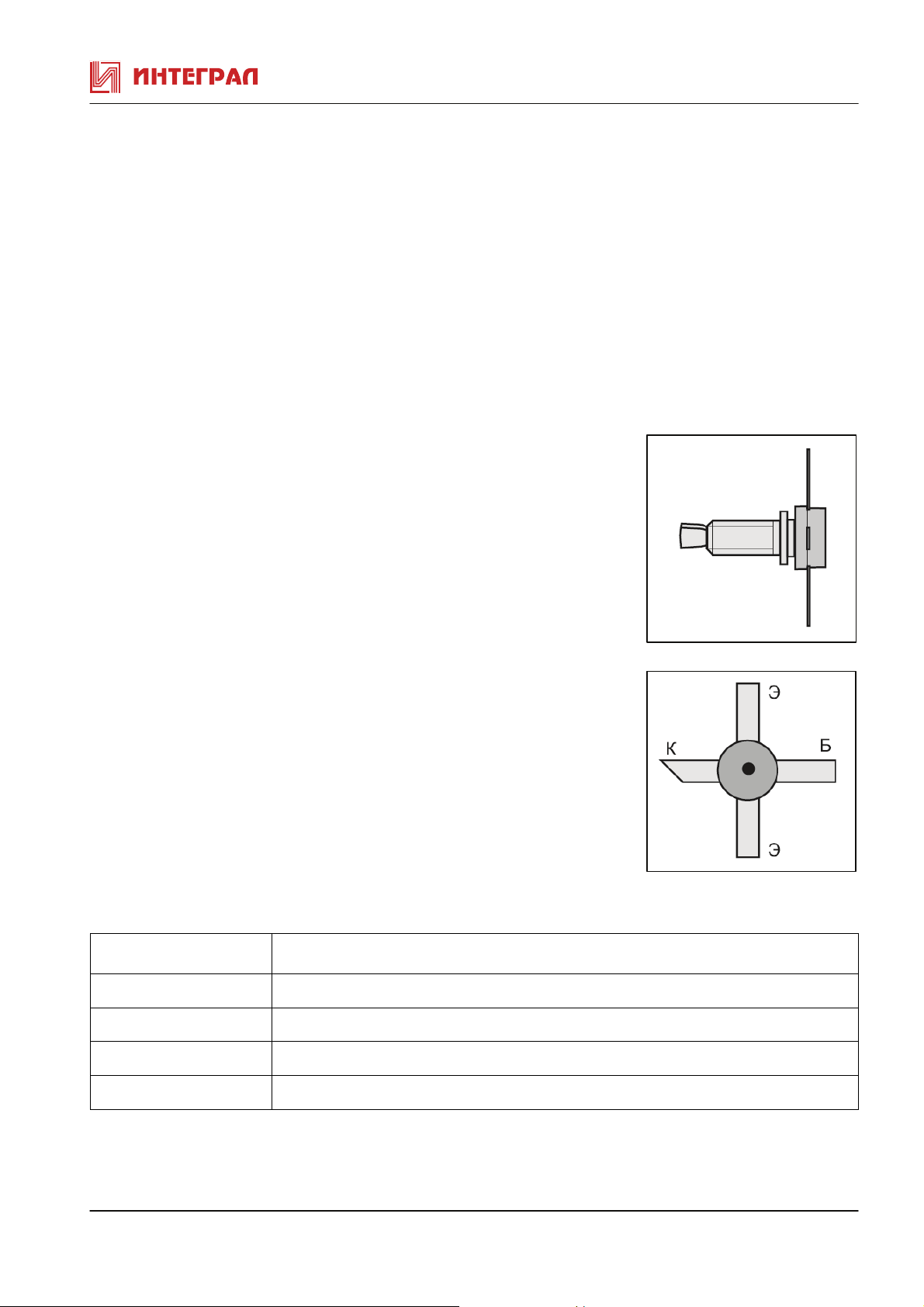

Корпусное исполнение
• корпус КТ-16-2
Маркировка
• КТ913А – красная точка на розовой поверхности
• КТ913Б – желтая точка на розовой поверхности
• КТ913В – черная точка на розовой поверхности
Назначение выводов
Вывод Назначение
°С
№1 Коллектор (К)
№2 Эмиттер (Э)
№3 База (Б)
№4 Эмиттер (Э)
КТ913 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ913 при Т
окр. среды
= + 25 °С
Паpаметpы
Обратный ток коллектор – эмиттер
КТ913А
КТ913Б, В
Статический коэффициент передачи тока h21Е Uкэ= 15 B, Iк= 50 мA 20
Емкость коллекторного перехода*
КТ913А
КТ913Б
КТ913В
Граничная частота коэффициента передачи
тока*
Обратный ток эмиттера Iэбо мА Uэб=3,5 B 1,5
Граничное напряжение Uкэогр В Iэ=75мА 30
Обозна-
чение
Iкэr мА Uкэ=55B Rэб=10 Ом
Cк* пФ Uкб=28 B f=107Гц
Fгр* МГц Uкэ=10B f=108Гц
Ед. изм. Режимы измеpения Min Max
25
50
7
12
14
900
* справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ913
Параметры Обозначение Ед. изм. Значение
А Б В
Напряжение коллектор-база Uкб max В 55 55 55
Напpяжение коллектоp-эмиттеp
(Rбэ=10кОм)
Напряжение эмиттер-база Uэб max В 3,5 3,5 3,5
Постоянный ток коллектора Iк max мА 500 1000 1000
Температура перехода Тj
Постоянная рассеиваемая мощность
коллектора
Uкэ max В 55 55 55
0
C 150 150 150
Рк max Вт 4,7 8 12
КТ913 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
