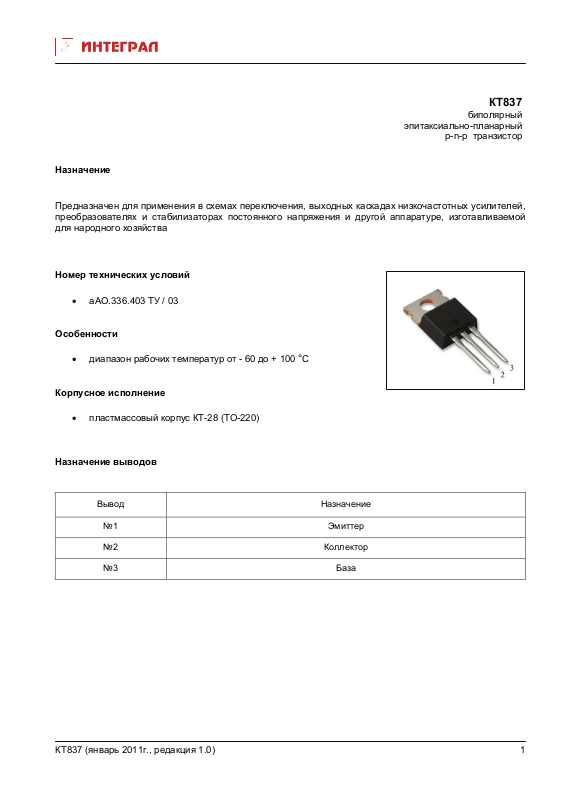

Page 1
КТ837
биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Предназначен для применения в схемах переключения, выходных каскадах низкочастотных усилителей,
преобразователях и стабилизаторах постоянного напряжения и другой аппаратуре, изготавливаемой
для народного хозяйства
Номер технических условий
• аАО.336.403 ТУ / 03
Особенности
• диапазон рабочих температур от - 60 до + 100
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
№3 База
°С
КТ837 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ837 при Т
окр. среды
= + 25 °С
Паpаметpы Обозн. Ед.
изм.
Обратный ток коллектор-эмиттер
Обратный ток коллектор-эмиттер
Обратный ток коллектор-база Iкбо мA Uкб = Uкб max
Обратный ток эмиттера
КТ837А - К
КТ837 Л - Ф
Стат. коэффициент передачи тока
КТ837А, Л, Г, П, Ж, Т
КТ837Б, М, Д, Р, И, У 20 80
КТ837В, Н, Е, С, К, Ф 50 150
Напряжение насыщения коллектор-эмиттер
КТ837А - В, Л - Н
КТ837Г - Е, П - С
КТ837Ж - К, Т - Ф
Напряжение насыщения база-эмиттер Uбэ нас В Iк= 2 A, Iб=0,5 A 1,5
Iкэr мA Uкэ = Uкэ max
Iкэr мА Uкэ = Uкэ max
Iэбо мА Uэб =15 В
h
Uкэ =5 B, Iк =2A
21э
Uкэ нас В Iк= 3 A, Iб= 0,37 A
Режимы измеpения Min Max
10
при Rэб =∞
10
при Rэб= 100 Ом
0,15
Uэб =5 В
10 40
Iк= 3 A, Iб= 0,37 A
Iк= 2 А, Iб= 0,3 A
0,3
0,3
2,5
0,9
0,5
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ837
Параметры Обознач. Ед. измер. Знач.
Постоянное напpяжение коллектоp-база
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С
КТ837Ж, И, К, Т, У, Ф
Постоянное напряжение коллектор-эмиттер Rэб=∞ Ом
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С
КТ837Ж, И, К, Т, У, Ф
Постоянное напряжение коллектор-эмиттер Rэб=100 Ом
КТ837А, Б, В, Л, М, Н
КТ837Г, Д, Е, П, Р, С
КТ837Ж, И, К, Т, У, Ф
Постоянное напряжение эмиттер-база
КТ837А - К
КТ837Л - ф
Постоянный ток коллектора Iк max А 7.5
Максимально допустимый постоянный ток базы Iб max А 1
Пост. рассеиваемая мощность коллектора без теплоотвода Pк max Вт 30
Пост. рассеиваемая мощность коллектора с теплоотводом Pк max Pк max 1
Uкб max В
80
60
45
Uкэ max В
60
Uкэ max В
Uэб max В
45
30
70
55
40
15
5
КТ837 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ837 (январь 2011г., редакция 1.0)
3
