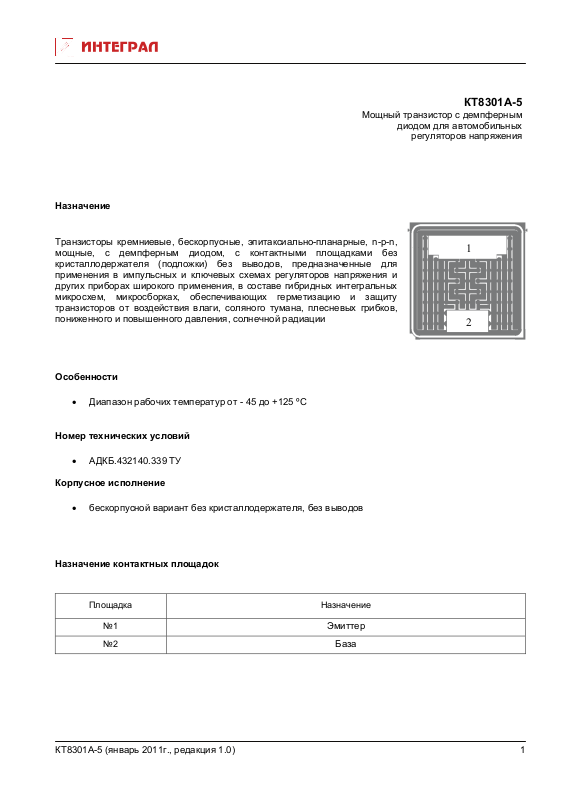

Page 1
Назначение
КТ8301А-5
Мощный транзистор с демпферным
диодом для автомобильных
регуляторов напряжения
Транзисторы кремниевые, бескорпусные, эпитаксиально-планарные, n-p-n,
мощные, с демпферным диодом, с контактными площадками без
кристаллодержателя (подложки) без выводов, предназначенные для
применения в импульсных и ключевых схемах регуляторов напряжения и
других приборах широкого применения, в составе гибридных интегральных
микросхем, микросборках, обеспечивающих
транзисторов от воздействия влаги, соляного тумана, плесневых грибков,
пониженного и повышенного давления, солнечной радиации
Особенности
• Диапазон рабочих температур от - 45 до +125 ºC
герметизацию и защиту
Номер технических условий
• АДКБ.432140.339 ТУ
Корпусное исполнение
• бескорпусной вариант без кристаллодержателя, без выводов
1
2
Назначение контактных площадок
Площадка Назначение
№1
№2
КТ8301А-5 (январь 2011г., редакция 1.0)
Эмиттер
База
1
Page 2
Таблица 1. Физические характеристики
Наименование Значение характеристики
Диаметр пластины, мм
Размер кристалла (на пластине), мм
Размер контактной площадки эмиттер, мм
Размер контактной площадки база, мм
Ширина скрайберной дорожки, мкм
Металлизация планарной стороны
Металлизация непланарной стороны
100
3,0 × 3,0
1,9 х 0,65
1,0 х 0,61
80 мкм
Al
Ti-Ni-Ag
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации
Наименование параметра (режим измерения), единица
измерения
Максимально допустимое постоянное напряжение
Обозначение Норма
U
КЭ max
коллектор-эмиттер (RЭБ = 100 Ом), В
Максимально допустимое постоянное напряжение
база-эмиттер, В
Максимально допустимый постоянный ток
коллектора, А
Максимально допустимый импульсный ток
коллектора, А
Максимально допустимый постоянный ток базы, А
Максимально допустимый прямой ток диода, А
Максимально допустимый импульсный прямой
ток диода, А
Максимально допустимая температура перехода, °С
Максимально допустимая постоянная рассеиваемая
мощность коллектора *, **
(при температуре корпуса от минус 45 до 25 °С), Вт
* В составе гибридной сборки, обеспечивающей тепловое сопротивление R
** При температуре корпуса Т
Р
от 25 °С до 125 °С Р
кор
= (175 - Т
К max
U
ЭБ mах
I
К mах
I
К, и mах
I
Б mах
I
ПР, mах
I
ПР, и mах
Т
пер mах
Р
К max
Θ-пер-кор
рассчитывают по формуле
К max
кор
)/ R
Υ пер-кор
.
160
5
10
12
1,0
10
12
175
30
≤ 5.0 °С/Вт.
КТ8301А-5 (январь 2011г., редакция 1.0)
2
Page 3
Таблица 3. Основные электрические параметры
Наименование параметра, единица
измерения, (режим измерения)
Обратный ток коллектора
= 160 В, RБЭ = 100 Ом), мА
(U
КЭ
Обратный ток эмиттера
= 5 В, IК = 0), мА
(U
ЭБ
Статический коэффициент передачи тока в
схеме с общим эмиттером**
(U
= 2 В, IК = 5 А, tи ≤ 500 мкс, Q ≥ 50)
КЭ
Напряжение насыщения коллектор-эмиттер
(I
= 0,27 А, IБ = 0,002 А, tи ≤ 500 мкс, Q ≥ 50), В
К
Напряжение насыщения коллектор-эмиттер
(I
= 5 А, IБ = 0,1 А, tи ≤ 500 мкс, Q ≥ 50), В
К
Напряжение насыщения база-эмиттер
(I
= 1,5 А, IБ = 0,15 А, tи ≤ 500 мкс, Q ≥ 50), В
К
Граничное напряжение
= 0,1 А, tи ≤ 500 мкс, Q ≥ 50), В
(I
К
Постоянное прямое напряжение диода
= 5 А, tи ≤ 500 мкс, Q ≥ 50), В
(I
Э
* Параметры, проверяемые в составе ГС
** U
= 1 В; IЭ = 5А.
КБ
Буквенное
обозначение
I
КЭR
I
ЭБО
h
21Э
U
КЭ нас
U
КЭ нас
U
БЭ нас
U
КЭО гр
Uпр
Норма
не менее не более
-
-
-
0,1
5,0
1,0
Температура
среды, (корпуса), ºС
25
125*
-45*
- 0,1 25
100 - 25
- 0,4 25
- 0,5 25
- 0,9 25
70 - 25
- 1,8 25
400
h
21Э
350
300
250
200
150
100
50
0
0,001 0,01 0,1 1 10
Рисунок 1. - Типовая зависимость статического коэффициента передачи
тока h
от тока коллектора IК при UКЭ = 2 В , Т
21Э
КТ8301А-5 (январь 2011г., редакция 1.0)
I
, А
К
=25 °С, tИ 300 мкс, Q 50
КОР
3
Page 4
800
h
21Э
700
600
500
400
300
200
100
I
, А
К
0
0,1 1 10
U
КЭнас
, мВ
600
500
400
300
200
100
Рисунок 2. - Типовая зависимость статического
коэффициента передачи тока h
от тока коллектора IК при U
300 мкс, Q 50.
t
И
= 2 В, Т
КЭ
21Э
= 125 °С,
КОР
0
024681012
Рисунок 3. - Типовая зависимость напряжения насыщения
коллектор-эмиттер U
КТ8301А-5 (январь 2011г., редакция 1.0)
при Т
от тока коллектора IК при IК/IБ =10,
КЭнас
= 25 °C, tИ 300 мкс, Q 50.
КОР
IК, А
4
Page 5
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
