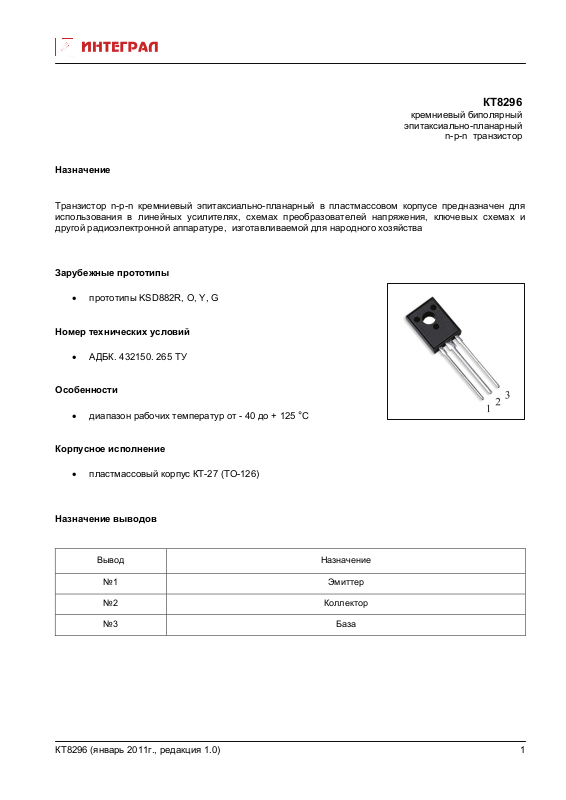

КТ8296
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в линейных усилителях, схемах преобразователей напряжения, ключевых схемах и
другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототипы KSD882R, O, Y, G
Номер технических условий
• АДБК. 432150. 265 ТУ
Особенности
• диапазон рабочих температур
Корпусное исполнение

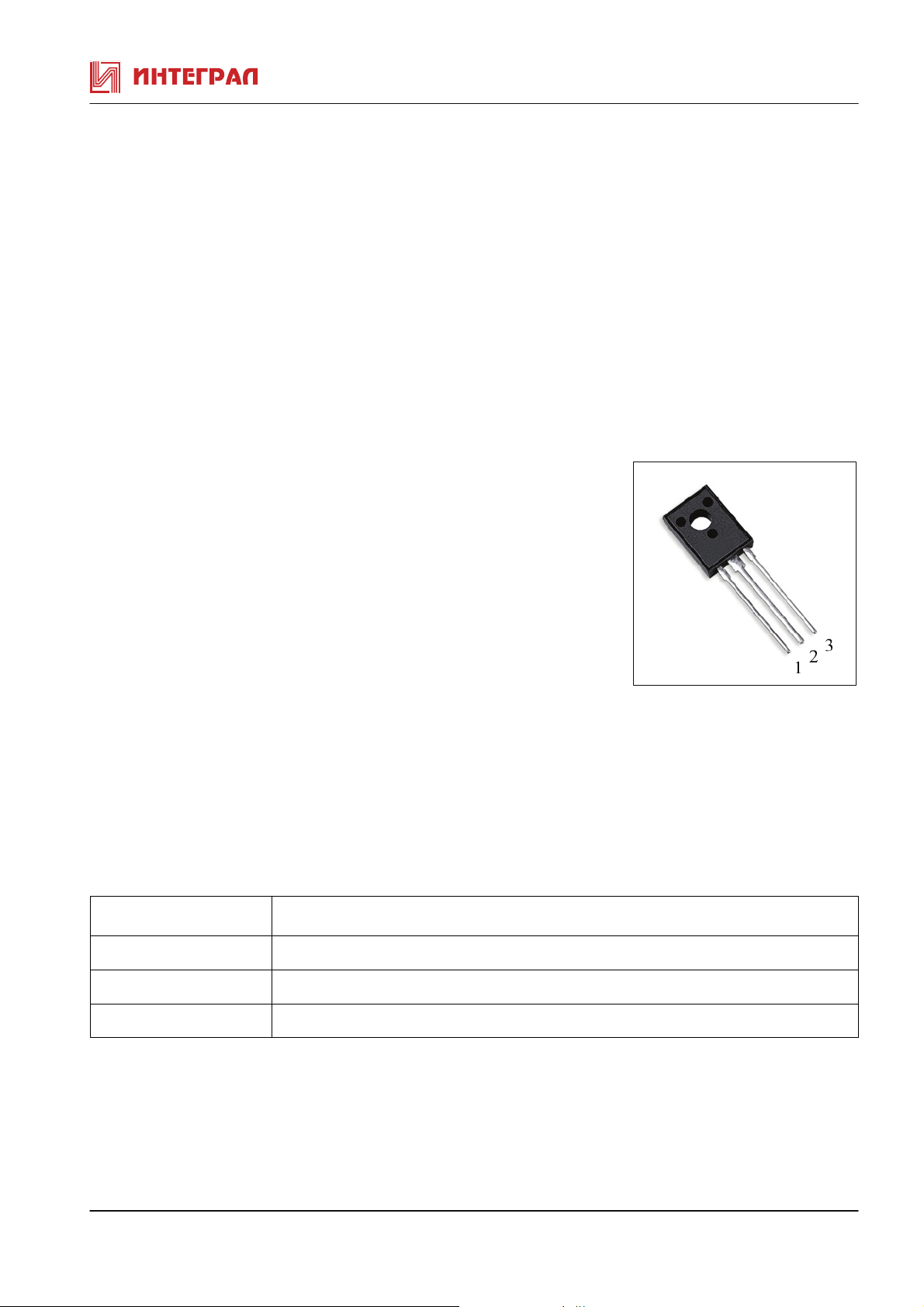

• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 Эмиттер
№2 Коллектор
от - 40 до + 125 °С
№3 База
КТ8296 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8296 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед.
измеp
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=30mA, Iб= 0 ,
Обратный ток коллектора Iкбо мкА Uкб=40 В, Iэ=0 100
Обратный ток коллектора Iкбо мкА Uкб=30 В, Iэ=0 1,0
Обратный ток эмиттера Iэбо мкА Uэб=3 В, Iк=0 100
Статический коэффициент передачи тока
КТ8296А
КТ8296Б
КТ8296В
КТ8296Г
Напряжение насыщения коллектор-эмиттер
Напряжение насыщения коллектор-база
h
21э
Uкэ нас В Iк=2 A, Iб=0,2 A,
Uбэ нас В Iк=2 A, Iб=0,2 A,
Режимы измеpения Min Max
30
tи ≤500мкс, Q ≥ 100
Uкэ=2 B, Iк=1A,
tи ≤500мкс, Q ≥ 100
tи ≤500мкс, Q ≥ 100
tи ≤500мкс, Q ≥ 100
60
100
160
200
0,5
2,0
120
200
320
400
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8296
Параметры Обозначение Единица
измер.
Напряжение коллектор-база (Iэ=О), Uкб max В 40
Напряжение коллектор-эмиттер (Iб=О) Uкэ max В 30
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 3,0
Импульсный ток коллектора (t ≤ 500 мкс, Q ≥ 10)
Максимально допустимый постоянный ток базы Iб max А 0,6
Рассеиваемая мощность коллектора при Ткорп ≤ 25 °С
Рассеиваемая мощность коллектора при Тсреды ≤ 25°С
Температура перехода Tпер °C 150
Тепловое сопротивление переход-корпус Rtп-к °C/Вт 12,5
Тепловое сопротивление переход-среда Rtп-к °C/Вт 125
Iки max А 7
Pк max Вт 10
Pк max Вт 1,0
Значение
КТ8296 (январь 2011г., редакция 1.0)
2
