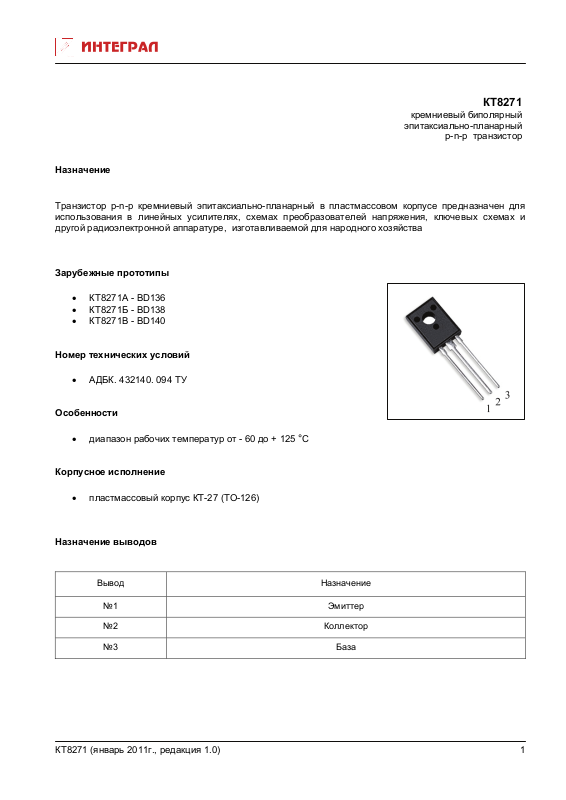

Page 1
КТ8271
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение
Транзистор p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в линейных усилителях, схемах преобразователей напряжения, ключевых схемах и
другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• КТ8271А - BD136
• КТ8271Б - BD138
• КТ8271В - BD140
Номер технических условий
• АДБК
Особенности
• диапазон рабочих температур от - 60 до + 125

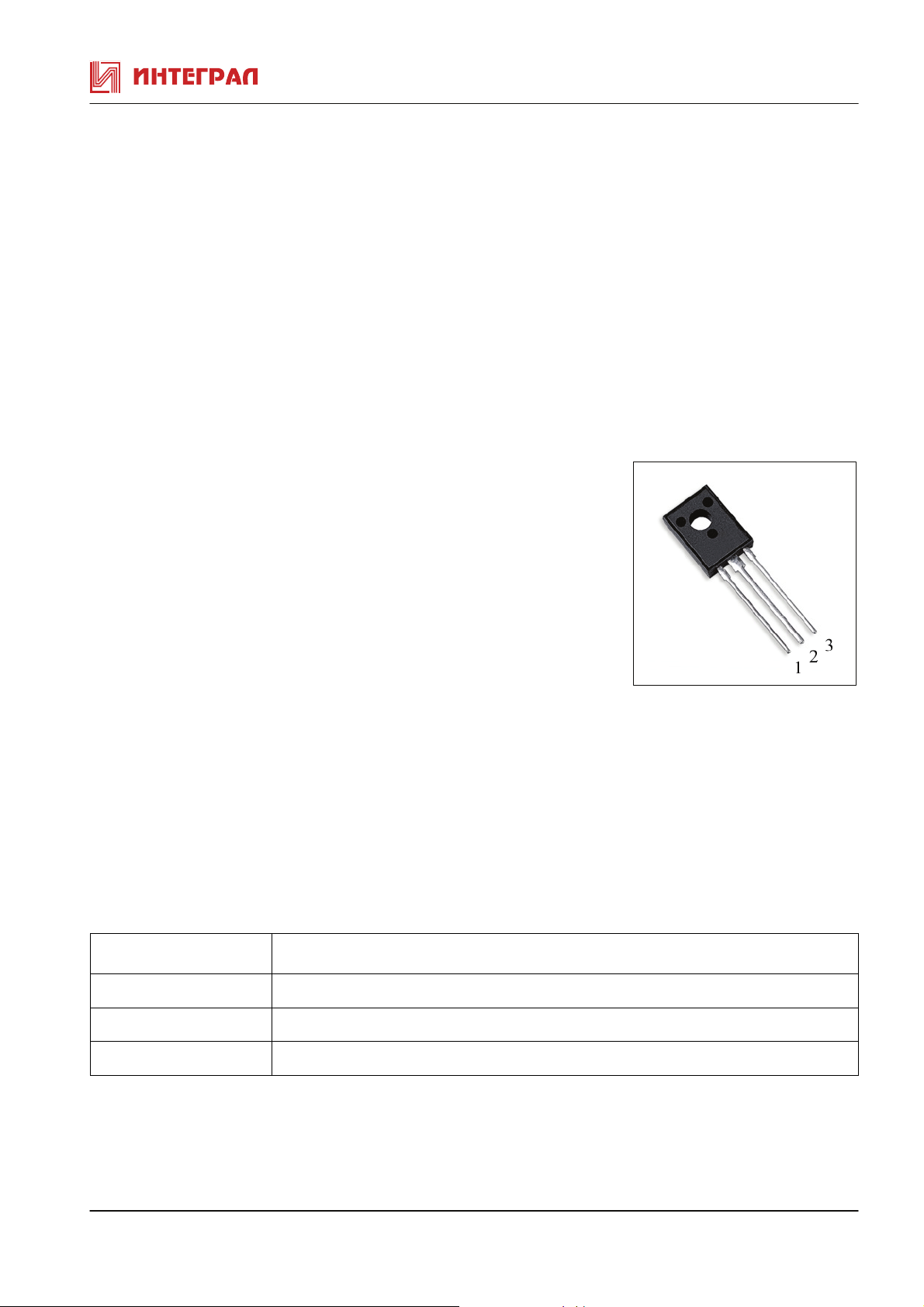

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
. 432140. 094 ТУ
Вывод Назначение
№1 Эмиттер
№2 Коллектор
°С
№3 База
КТ8271 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8271 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед.
измеp
Граничное напряжение коллектор-эмитттер
КТ8271А
КТ8271Б Iк=30mA, Iб=0 60
КТ8271В 80
Обратный ток коллектора Iкбо мкА Uкэ=30В, Iэ=0
Обратный ток эмиттера Iэбо мкА Uэб=5В,Iк=0 10
Статический коэффициент передачи тока * h
Uкэ=2 B, Iк=5 мA
Напряжение насыщ. коллектор-эмиттер *Uкэ нас В Iк=0,5 A, Iб=50 мA 0,5
Напряжение насыщения база-эмиттер *Uбэ нас В Iк=0,5 A, Iб=50 мA 1,0
* Uкэо гp. B
Uкэ=2 B, Iк=0,5A 25 -
21э
Режимы измеpения Min Max
45
0,1
25
Uкэ=2 B, Iк=150 мA
40 - 250
* - tи ≤ 300мкс, Q>50
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8271
Параметры Обозначение Единица измер. Значение
Напряжение коллектор-база (Iэ= 0)
КТ8271А
КТ8271Б
КТ8271В
Напpяжение коллектоp-эмиттеp (Iб= 0)
КТ8271А
КТ8271Б
КТ8271В
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 1,5
Импульсный ток коллектора Iки max А 3
Максимально допустимый постоянный ток базы Iб max А 0,5
Рассеиваемая мощность коллектора:
при Ткорп ≤ 25°С
при Тср ≤ 25°С
Тепловое сопротивление переход-корпус
Тепловое сопротивление переход-среда
Температура перехода Tпер
Uкб max В
45
60
80
Uкэ max В
45
Pк max
Rtпер-корп
Rtпер-ср
Вт
°С / Вт
°С
60
80
10
1,0
12,5
125
150
КТ8271 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
