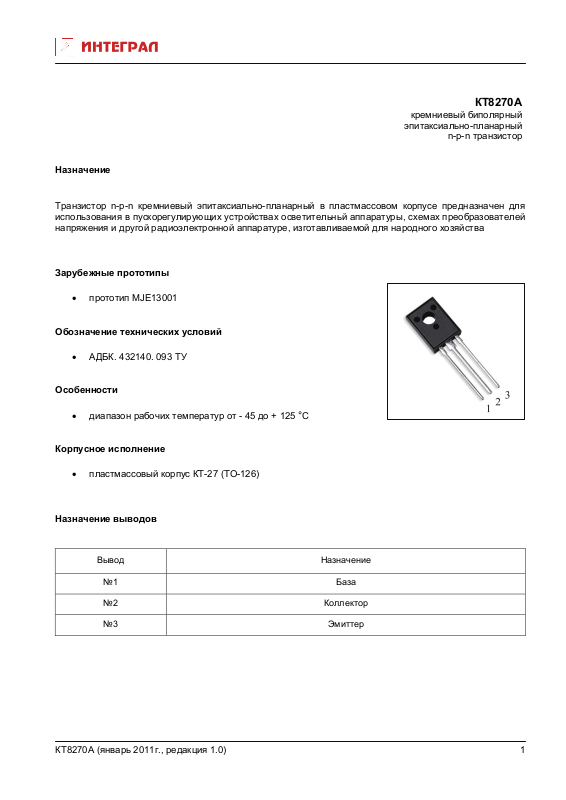

КТ8270А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в пускорегулирующих устройствах осветительньй аппаратуры, схемах преобразователей
напряжения и другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототип MJE13001
Обозначение технических условий
• АДБК. 432140. 093 ТУ
Особенности
• диапазон рабочих температур

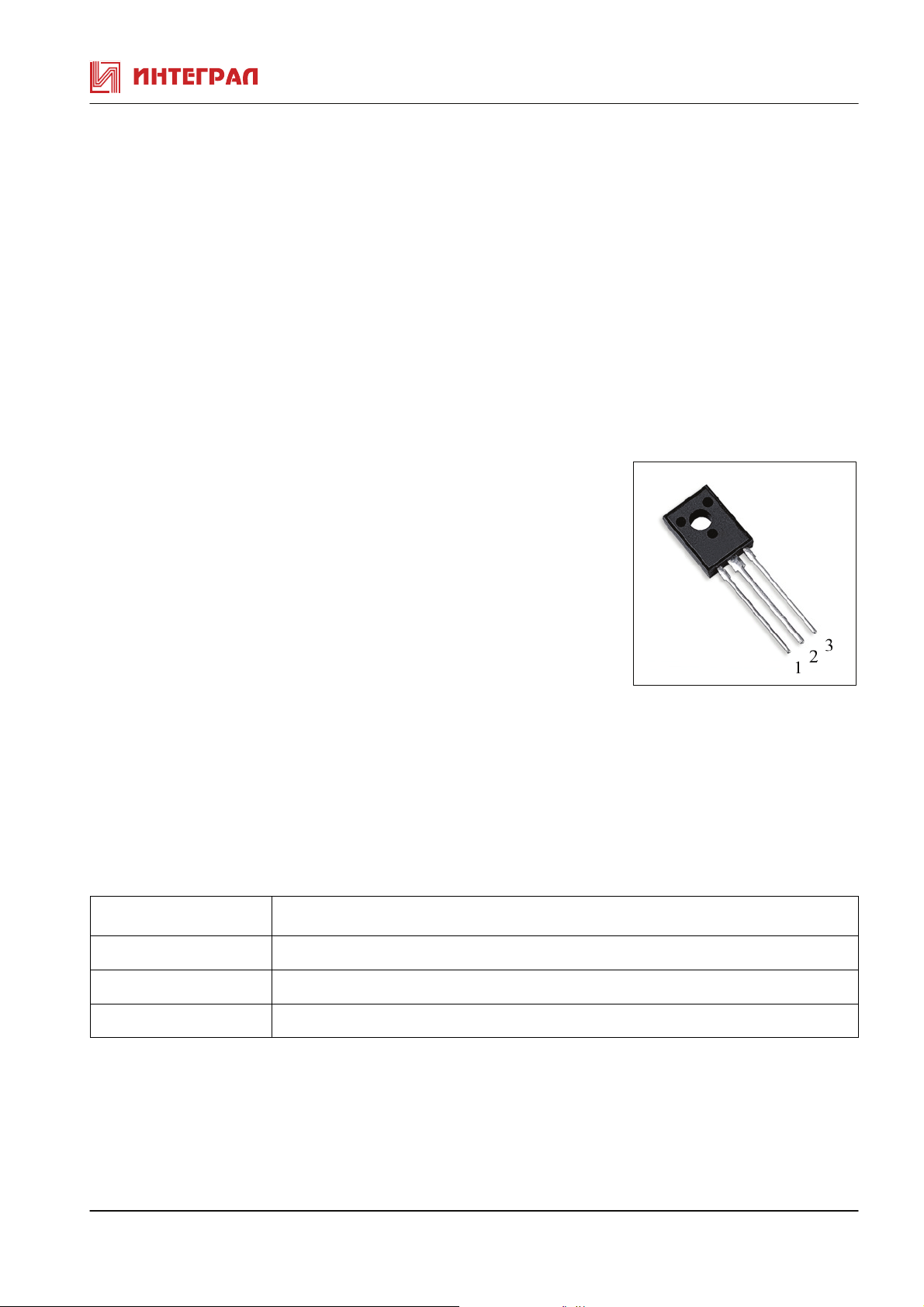

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
от - 45 до + 125 °С
№3 Эмиттер
КТ8270А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8270А при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Гран. напряжение колл.-эмиттер * Uкэо гp. B Iк=10 mA, Iб=0 400
Обратный ток коллектор-эмиттер
(Uкэ=0)
Обратный ток коллектор-эмиттер * Iкэо мкА
Обратный ток эмиттера Iэбо мкA Uэб = 9 B - 100
Статический коэффициент передачи
тока
Uкэ = 5 B, Iк= 1 мA 8
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер * Uбэ(нас) В Iк = 200 мA, Iб = 50 мA - 1,3
* Iкэк мкА Uкэ=600В, Rэб=0 - 100
Uкэ=400В, Rэб= ∞
* h
Uкэ = 20 B, Iк = 200 мА 10 90
21Е
* Uкэ(нас) В Iк = 200мA, Iб = 50 мA
Iк = 50 мA, Iб = 10 мA
- 100
- 1,5
-
0,5
* - tи ≤ 300мкс, Q ≥ 100
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8270А
Параметры Обозначение Единица
измер.
Максимально допустимое постоянное напряжение
коллектор-эмиттер (Rэб = 0 )
Максимально допустимое постоянное напряжение
коллектор- эмиттеp (Rэб = ∞ )
Максимально допустимое постоянное эмиттер-база Uэб max В 9
Максимально допустимый постоянный ток коллектора Iк max А 0,5
Постоянный ток базы Iб max А 0,3
Рассеиваемая мощность коллектора Pк max Вт 7
Тепловое сопротивление переход-корпус Rt пер-кор. °C/Вт 17,8
Температура перехода Tj °C 150
Uкэк max В 600
Uкэ max В 400
Значение
КТ8270А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
