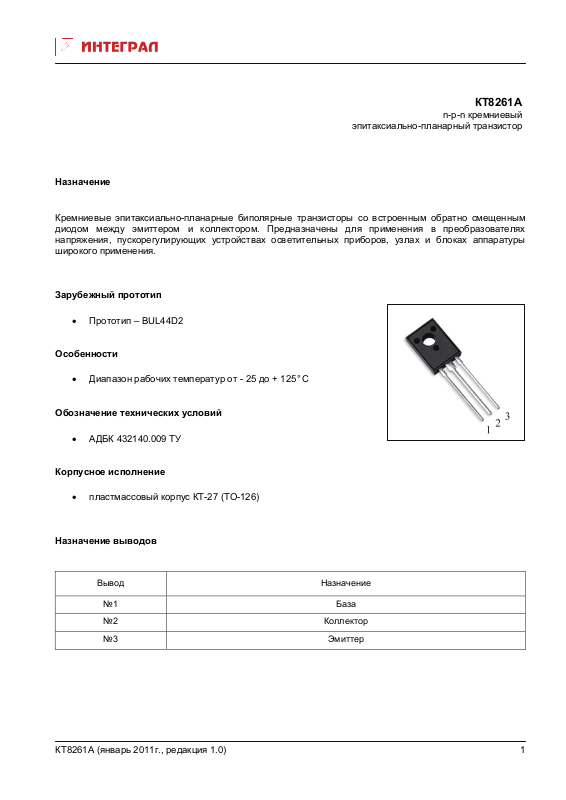

КТ8261А
n-p-n кремниевый
эпитаксиально-планарный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы со встроенным обратно смещенным
диодом между эмиттером и коллектором. Предназначены для применения в преобразователях
напряжения, пускорегулирующих устройствах осветительных приборов, узлах и блоках аппаратуры
широкого применения.
Зарубежный прототип
• Прототип – BUL44D2
Особенности
• Диапазон рабочих температур от - 25 до + 125°
Обозначение технических условий
• АДБК 432140.009 ТУ

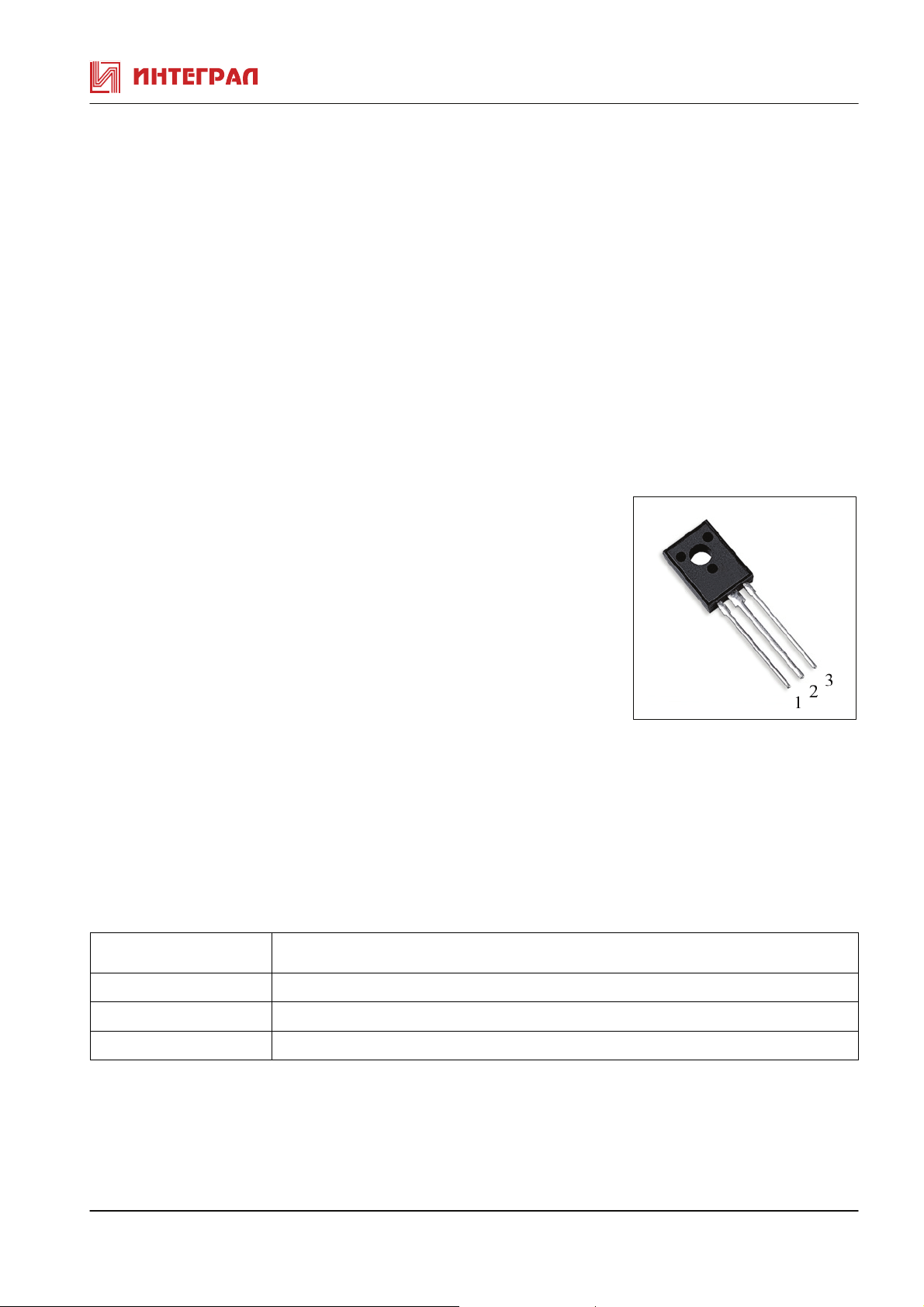

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
C
№3 Эмиттер
КТ8261А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8261А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Граничное напряжение * Uкэо гp. B Iк=100mA, Iб=0,
400
L=40мГн
Обратный ток коллектор-эмиттер Iкэо мкА Uкэ=400В, Iб=0 50
Обратный ток коллектор-эмиттер Iкэк мкА Uкэ=700В, Uбэ=0 50
Обратный ток эмиттера Iэбо мкA Uэб = 10 B, Iк=0 100
Статический коэффициент передачи
тока
* h
Uкэ = 1 B, Iк= 0.4 А 20
21Е
Uкэ = 1 B, Iк= 1 А 10
Uкэ = 5 B, Iк= 2 A 8
Напряжение насыщения коллекторэмиттер
Напряжение насыщения база-эмиттер * Uбэ нас В Iк = 0.4 А, Iб = 0.04 A
Постоянное прямое напряжение диода *Uпр В Iпр = 1 А 1.5
* Uкэ нас В Iк = 0.4 A, Iб = 0.02 A
Iк = 1 A, Iб = 0.2 A
Ik = 0.4 А, Iб = 0.04 А
Iк = 1 A, Iб = 0.2 A
0.65
0.5
0.4
0.9
1.1
* - tи ≤ 300мкс, Q ≥ 100
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8261А
Параметры Обозначение Ед. изм. Значение
Напряжение коллектор-база Uкб max В 700
Напpяжение коллектоp-эмиттеp Uкэ max В 400
Напряжение эмиттер-база Uэб max В 12
Постоянный ток коллектора Iк max А 2
Импульсный ток коллектора (tu ≤5 мс, Q ≥10)
Iки max А 5
Постоянный ток базы Iб max А 1
Импульсный ток базы (tu ≤5 мс, Q ≥10)
Iби max А 2
Рассеиваемая мощность коллектора Pк max Вт 25
Тепловое сопротивление переход-корпус Rt пер-кор. °C/Вт 5
Температура перехода Tj °C 150
КТ8261А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
