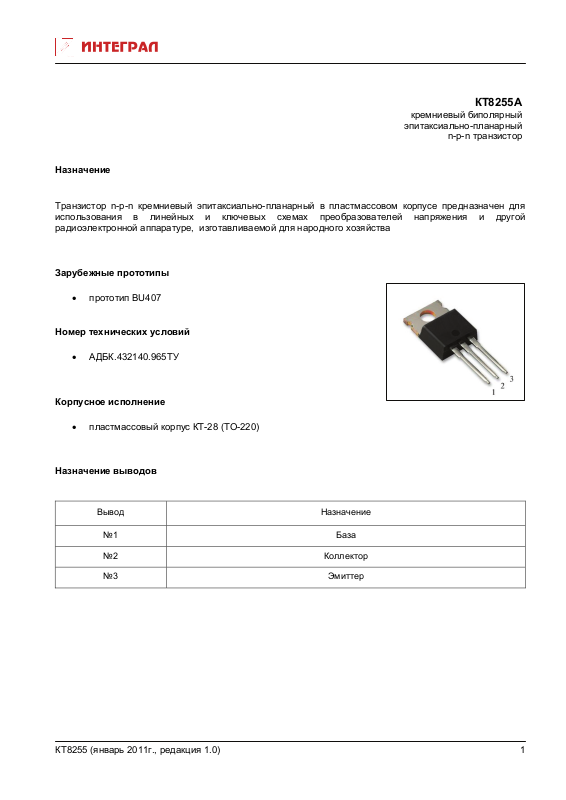

КТ8255А
кремниевый биполярный
эпитаксиально-планарный
n-p-n транзистор
Назначение
Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе предназначен для
использования в линейных и ключевых схемах преобразователей напряжения и другой
радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежные прототипы
• прототип BU407
Номер технических условий
• АДБК.432140.965ТУ
Корпусное исполнение

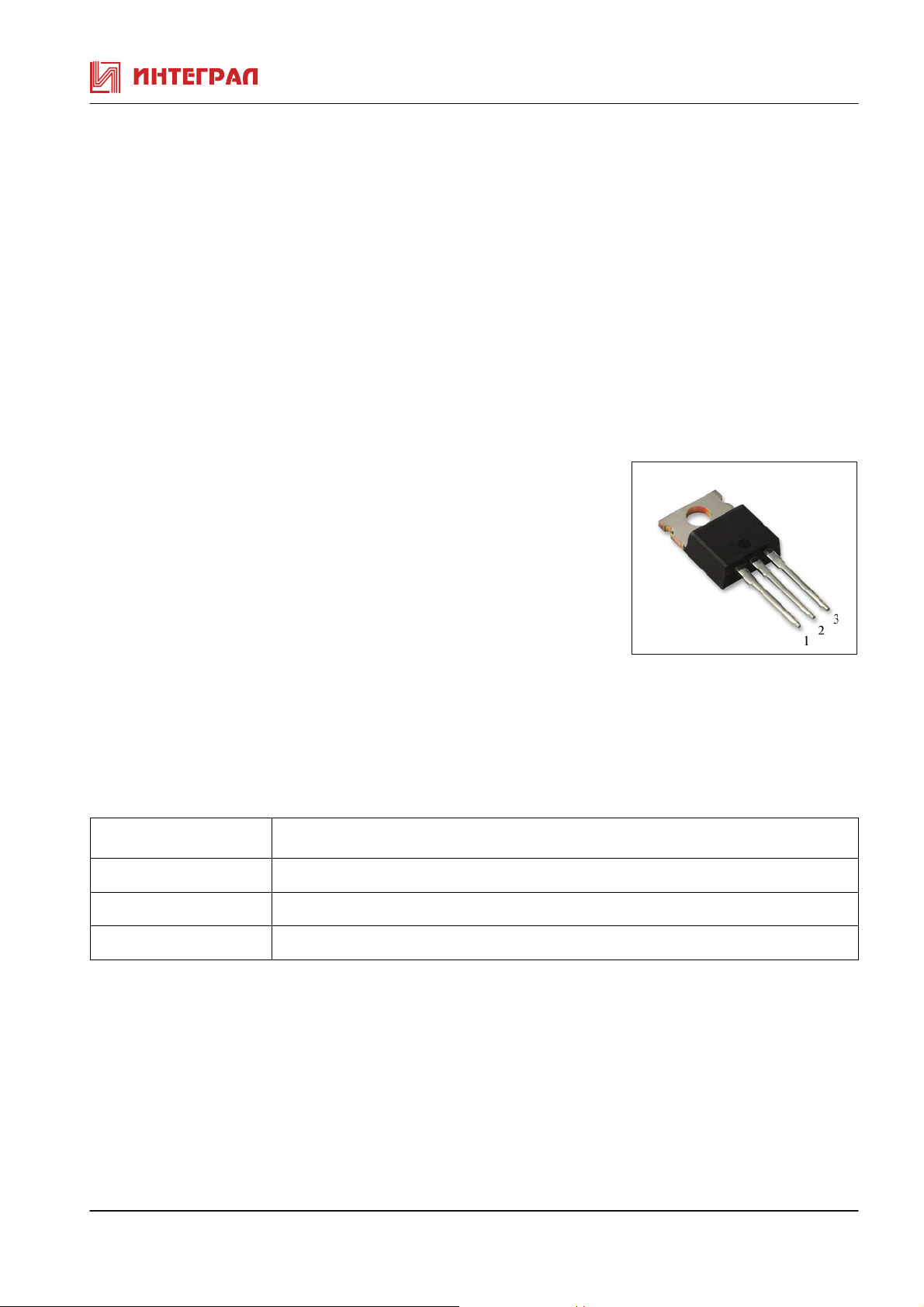

• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8255 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8255А
Паpаметpы Обозн. Ед.
изм.
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=0,1A, Iб=0,
Обратный ток коллектор-эмиттер Iкэк мкА Uкэ =300B Uбэ=0
Обратный ток эмиттера** Iэбо мA Uэб=6B; Iк=0 - 1
Статический коэффициент
передачи тока *
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=5 A, Iб=0,5 А, - 1
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=5 A, Iб=0,5 А - 1.2
Емкость коллекторного перехода**
Вpемя спада** tсп. мкс Uкэ=100В, Iк =5 А - 120
I
h21э Uкэ=5B, Iк=5A,
Ск пФ Uкб=10 В, f=1 МГц - 120
Режимы измеpения Min Max
160
L= 40 мГн
100
Uкэ =330В
15
Uкэ=2,5B, Iк=2,5A
=0,5А, IБ2=-0,5А
Б1
- - 200
-
1000
* В схеме с общей базой – Uкб= Uкэ-1,2В, Iэ=Iк
**
Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8255А
Параметры Обозначение Ед. измер. Значен.
Постоянное напряжение коллектор-эмиттер Uкэк max В 330
Постоянное напряжение коллектор-эмиттер (Iб=0) Uкэ max В 160
Постоянное напряжение эмиттер-база Uэб max В 6
Постоянный ток коллектора (при условии непревышения Pк
max)
Импульсный ток коллектора (t и =10 мс) Iк, и max А 10
Постоянный ток базы Iб max А 4
Постоянная рассеиваемая мощность коллектора Pк max Вт 60
Температура перехода Tпер.max °C 150
Тепловое сопротивление переход-корпус Rtпер-корп
Импульсный ток базы (t и = 10 мс) Iб и max А 6
Iк max А 7
°С/Вт
2,08
КТ8255 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
