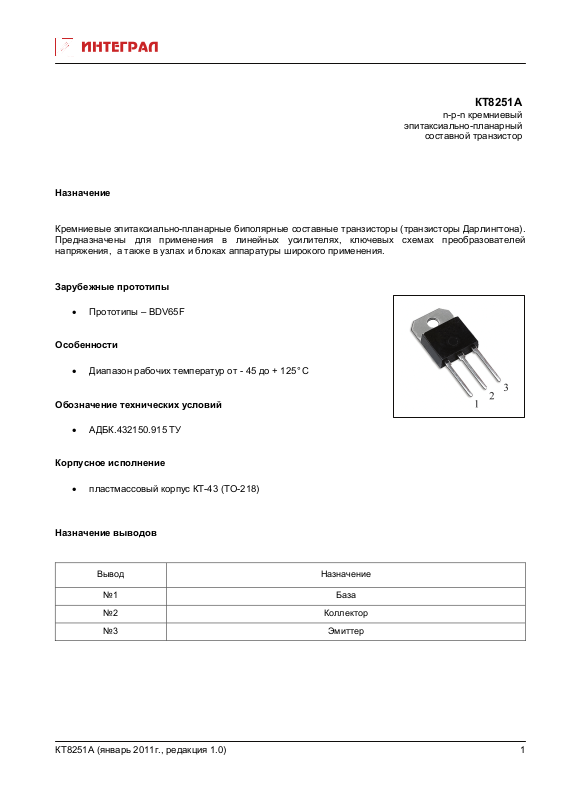

КТ8251А
n-p-n кремниевый
эпитаксиально-планарный
составной транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные составные транзисторы (транзисторы Дарлингтона).
Предназначены для применения в линейных усилителях, ключевых схемах преобразователей
напряжения, а также в узлах и блоках аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – BDV65F
Особенности
• Диапазон рабочих температур от - 45 до + 125°C
Обозначение технических условий
• АДБК.432150.915 ТУ

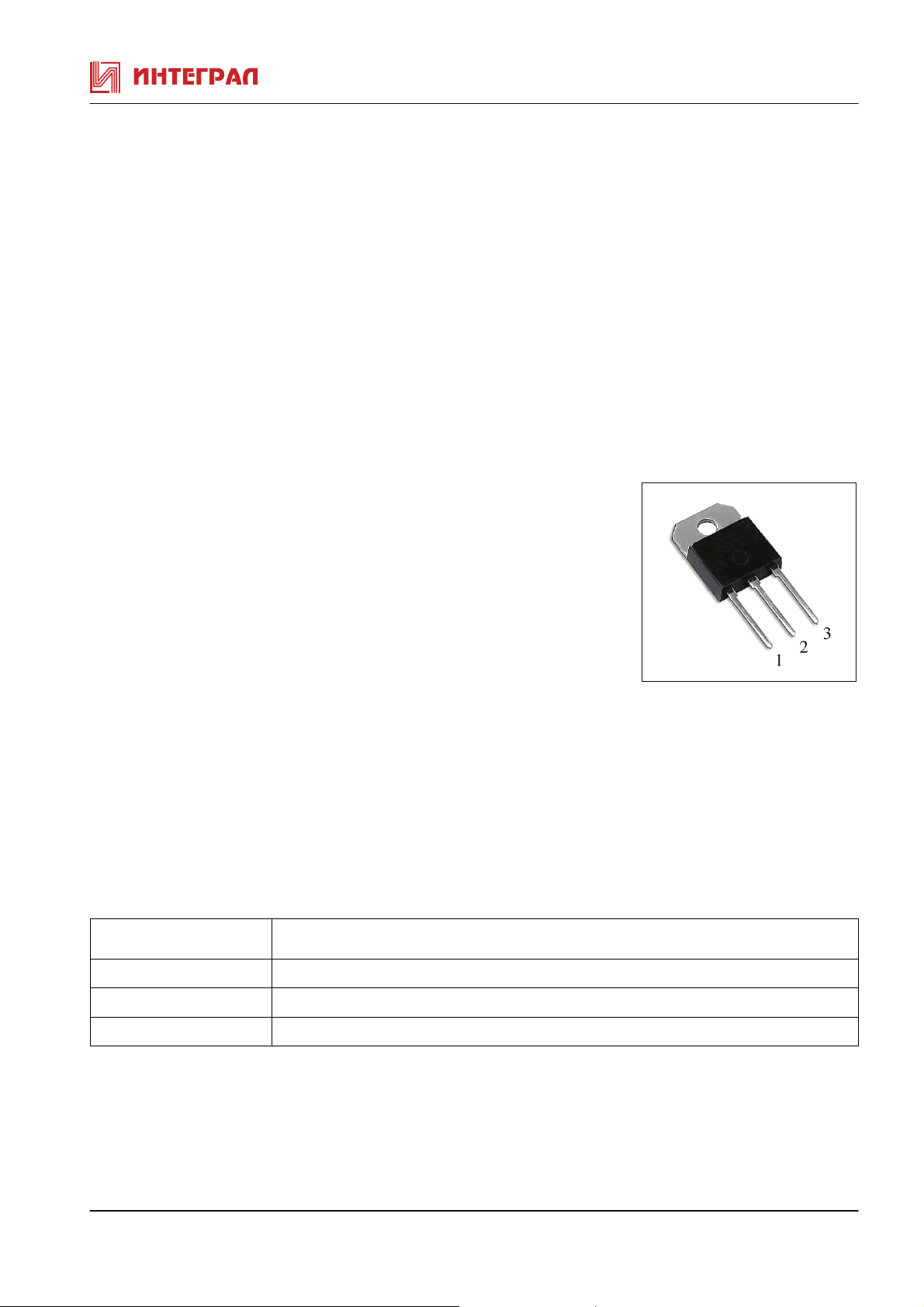

Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8251А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8251А при Т
окр. среды
= 25 °С
Паpаметpы
Обозн. Ед.
изм.
Режимы
измеpения
Min Max
Граничное напряжение коллектор-
Uкэо гp. B Iк=30A, Iб=0 180
-
эмиттер
Обратный ток коллектор-эмиттер
Iкэо мА Uкэ =150B Iэ=0 -
1
Обратный ток коллектора Iкбо мA Uэб=180B; Iэ=0 - 0,4
Статический коэффициент
передачи тока
h21э Uкэ=4B, Iк=1A 1000
Напряжение насыщения коллектор-
Uкэ(нас) В Iк=5 A, Iб=0,01 А, - 2
эмиттер
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=5 A, Iб=0,01 А - 2,5
Емкость коллекторного перехода
Ск пФ Uкб=10 В, f=1 МГц - 300
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8251А
Параметры
Обозначение Ед. измер. Значение
Постоянное напряжение коллектор-база Uкб max В 180
Постоянное напряжение коллектор-эмиттер Uкэ max В 180
Постоянное напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max мА 10 000
Постоянная рассеиваемая мощность коллектора Pк max Вт 125
КТ8251А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
