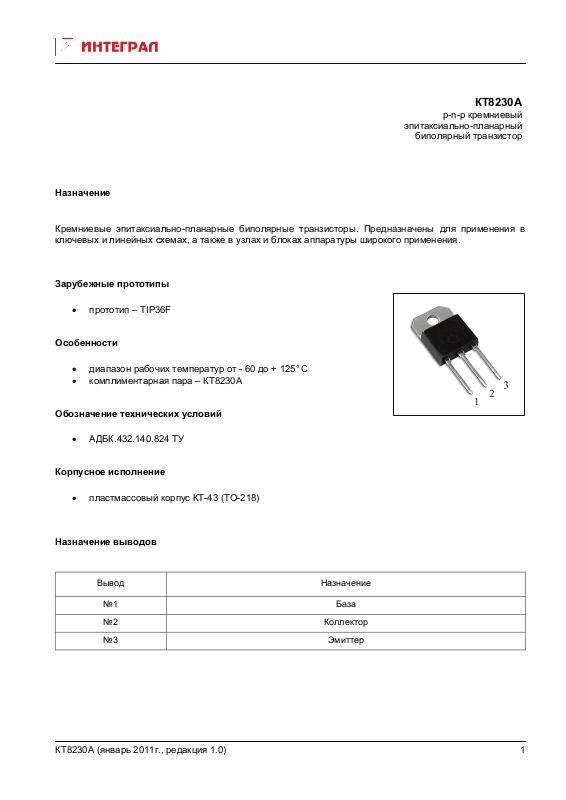

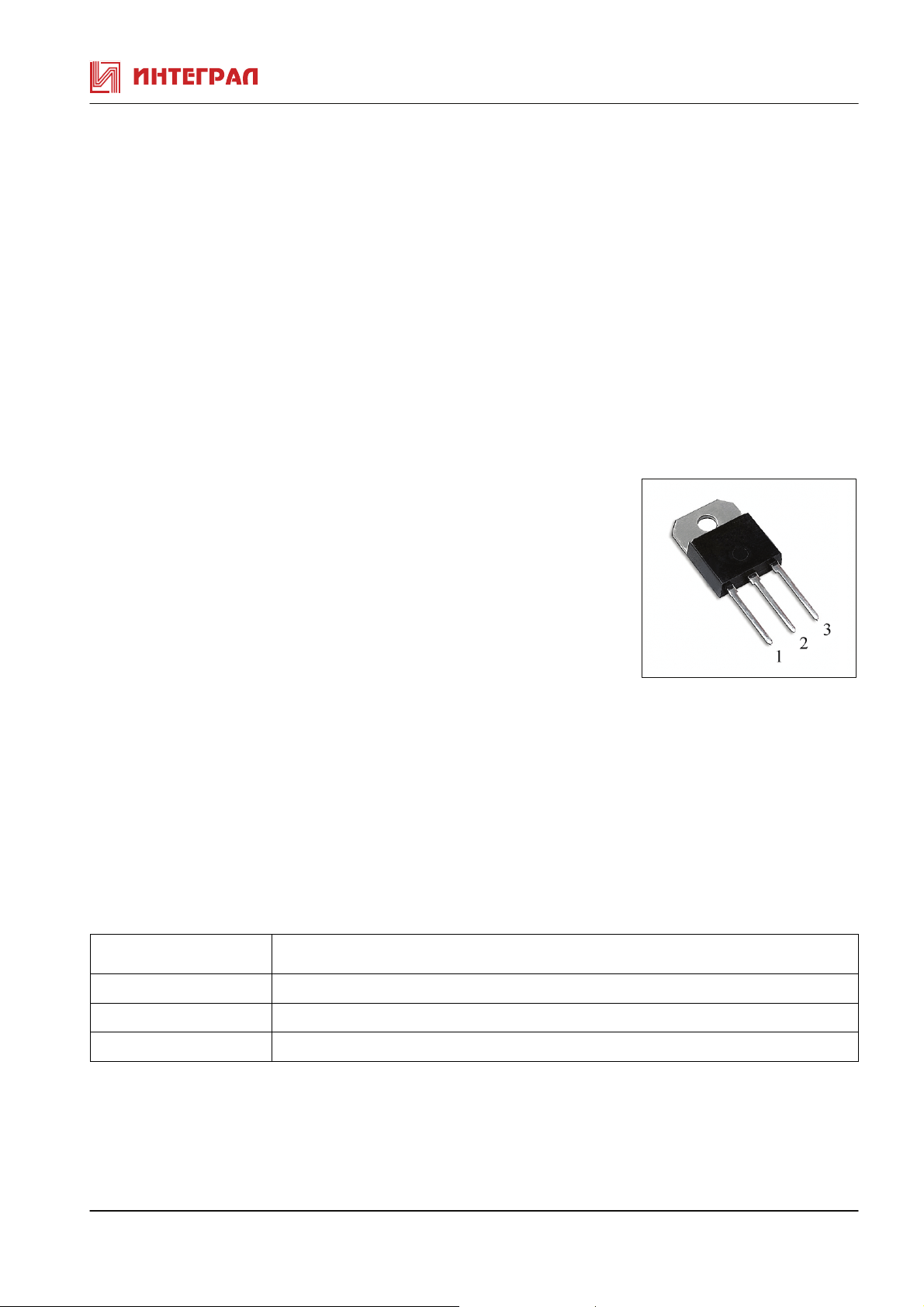

Page 1
КТ8230А
p-n-p кремниевый
эпитаксиально-планарный
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для применения в
ключевых и линейных схемах, а также в узлах и блоках аппаратуры широкого применения.
Зарубежные прототипы
• прототип – TIP36F
Особенности
• диапазон рабочих температур от - 60 до + 125°C
• комплиментарная пара – КТ8230А
Обозначение технических условий
• АДБК.432.140.824 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8230А (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8230А при Т
окр. среды
= 25 °С
Паpаметpы Обозн. Ед. изм. Режимы измеpения Min Max
Граничное напряжение коллектор-эмиттер Uкэо гp. B Iк=-30mA, Iб=0 -180
Обратный ток коллектора Iкэо мА Uкэ=-120B, Iб=0 -1,0
Обратный ток коллектора Iкэк мА Uкэ=-180B, Uэб=0B -0,7
Обратный ток эмиттера Iэбо мA Uэб=-5,0B, Iк=0 -0,7
Статический коэффициент передачи тока h21Е Uкэ=-4B, Iк=-1,5A
Uкэ=-4B, Iк=-15A
25
15 75
Напряжение насыщения коллектор-эмиттер Uкэ(нас) В Iк=-15A, Iб=-1,5A -1,8
Iк=-25A, Iб=-5,0A -4,0
Напряжение насыщения база-эмиттер Uбэ(нас) В Iк=-15A, Iб=-1,5A -2,0
Iк=-25A, Iб=-5,0A -4,0
Граничная частота коэффициента передачи
тока
fгр.*
МГц Iк=-1,0A, Uкэ=-10B
3,0
* Спpавочные паpаметpы
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8230А
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-база Uкб max В -180
Напpяжение коллектоp-эмиттеp Uкэо max В -180
Напряжение эмиттер-база Uэб max В -5
Постоянный ток коллектора Iк max А -25
Постоянный ток базы Iб max А -5
Импульсный ток коллектора (tu ≤10 мс, Q ≥100)
Iки max А -40
Постоянный ток базы Iб max А -5,0
Рассеиваемая мощность коллектора: Pк max Вт 125
Температура перехода Tj °C 150
Тепловое сопротивление переход-корпус Rt пер-корп. °C/Вт 1,0
КТ8230А (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ8230А (январь 2011г., редакция 1.0)
3
