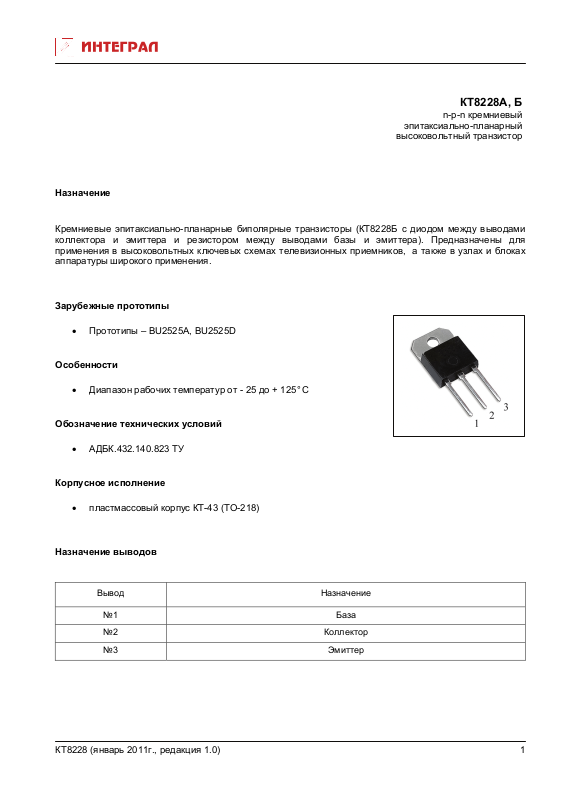

КТ8228А, Б

n-p-n кремниевый

эпитаксиально-планарный

высоковольтный транзистор

Назначение

Кремниевые эпитаксиально-планарные биполярные транзисторы (КТ8228Б с диодом между выводами
коллектора и эмиттера и резистором между выводами базы и эмиттера). Предназначены для
применения в высоковольтных ключевых схемах телевизионных приемников, а также в узлах и блоках
аппаратуры широкого применения.

Зарубежные прототипы

•

Прототипы – BU2525А, BU2525D

Особенности

• Диапазон рабочих температур от - 25 до + 125°C

Обозначение технических условий

• АДБК.432.140.823 ТУ

Корпусное исполнение

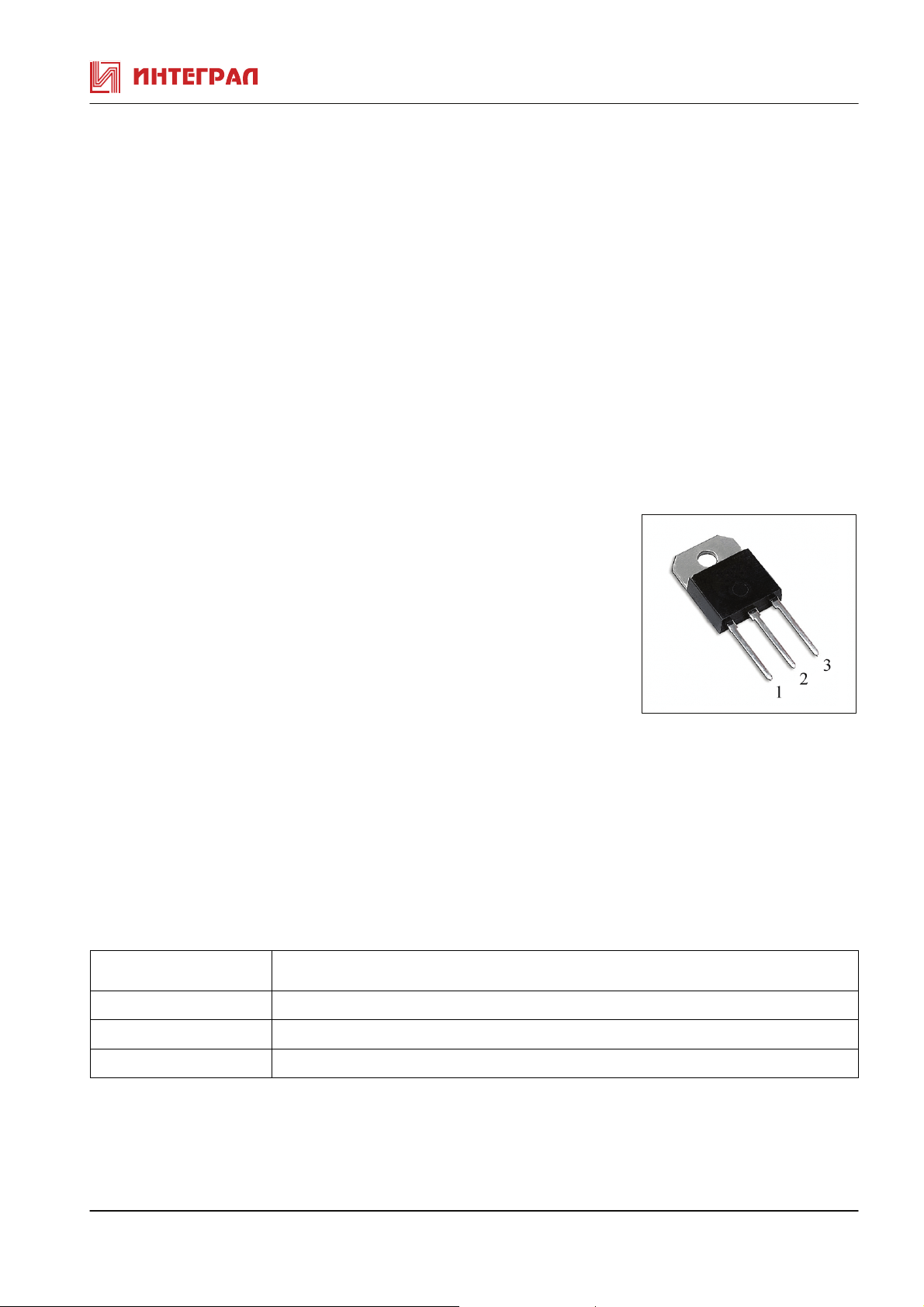

• пластмассовый корпус КТ-43 (ТО-218)

Назначение выводов

Вывод Назначение

№1 База

№2 Коллектор

№3 Эмиттер

КТ8228 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ8228 при Т

окр. среды

= 25 °С

Паpаметpы

Обозн. Ед. изм. Режимы измеpения Min Max

Гран. напряжение коллектор-эмиттер Uкэо гp. B Iк=100mA, Iб=0 800

L = 40мГн

Обратный ток коллектора

Iкэк мА Uкэк =1500B Uбэ=0 1,0

Обратный ток эмиттера
КТ8228А

Iэбо мA

Uэб=7,5 B, Iк = 0

1,0

КТ8228Б Uэб=6,0 B, Iк = 0 80 150
Статический коэффициент передачи тока h21э Uкэ=5B, Iк=8 А 5,0 9,5

Напряжение насыщения коллектор-эмиттер

Uкэ(нас) В Iк=8 A, Iб=1,6A 5,0

Напряжение насыщения база-эмиттер

Uбэ(нас) В Iк=8 A, Iб=1,6A 1,1

Постоянное прямое напряжение диода
КТ8228Б

Uпр.

В

Iэ =8 А

2,0

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8228

Параметры

Обозначение Ед. измер. Значение

Напpяжение коллектоp-эмиттеp (Rэб = ∞ )

Uкэr max В 800

Напряжение коллектор- эмиттеp ( импульсное)
Rбэ =100 Ом, Q ≥2, tu ≤25 мкс
Напряжение эмиттер-база
КТ8228А (Iб = 1 мА )
КТ8228Б (Iб = 600 мА )
Постоянный ток коллектора

Uкэ и max В

1500

Uэб max В

7,5
7,5

Iк max А 12

Рассеиваемая мощность коллектора Pк max Вт 125
Температура перехода Tj °C 150

КТ8228 (январь 2011г., редакция 1.0)

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by

прототипы не подразумевают
