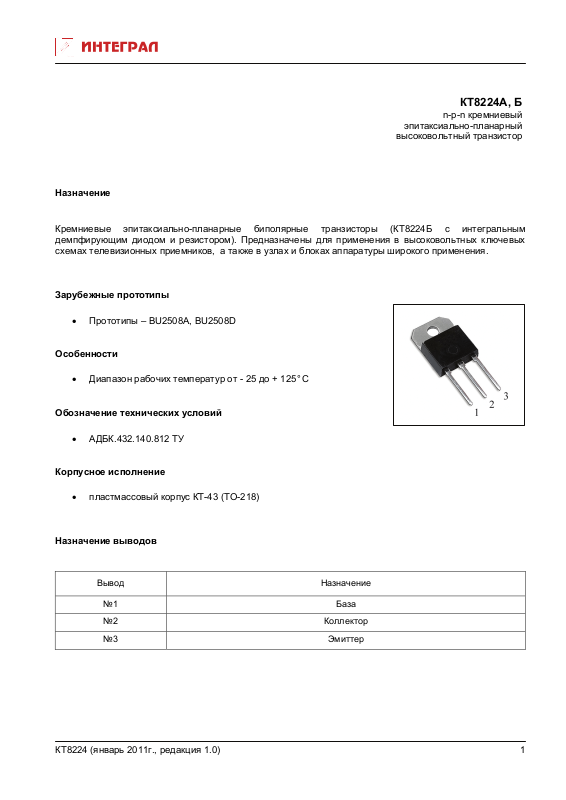

КТ8224А, Б
n-p-n кремниевый
эпитаксиально-планарный
высоковольтный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы (КТ8224Б с интегральным
демпфирующим диодом и резистором). Предназначены для применения в высоковольтных ключевых
схемах телевизионных приемников, а также в узлах и блоках аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – BU2508А, BU2508D
Особенности
• Диапазон рабочих температур
Обозначение технических условий
• АДБК.432.140.812 ТУ

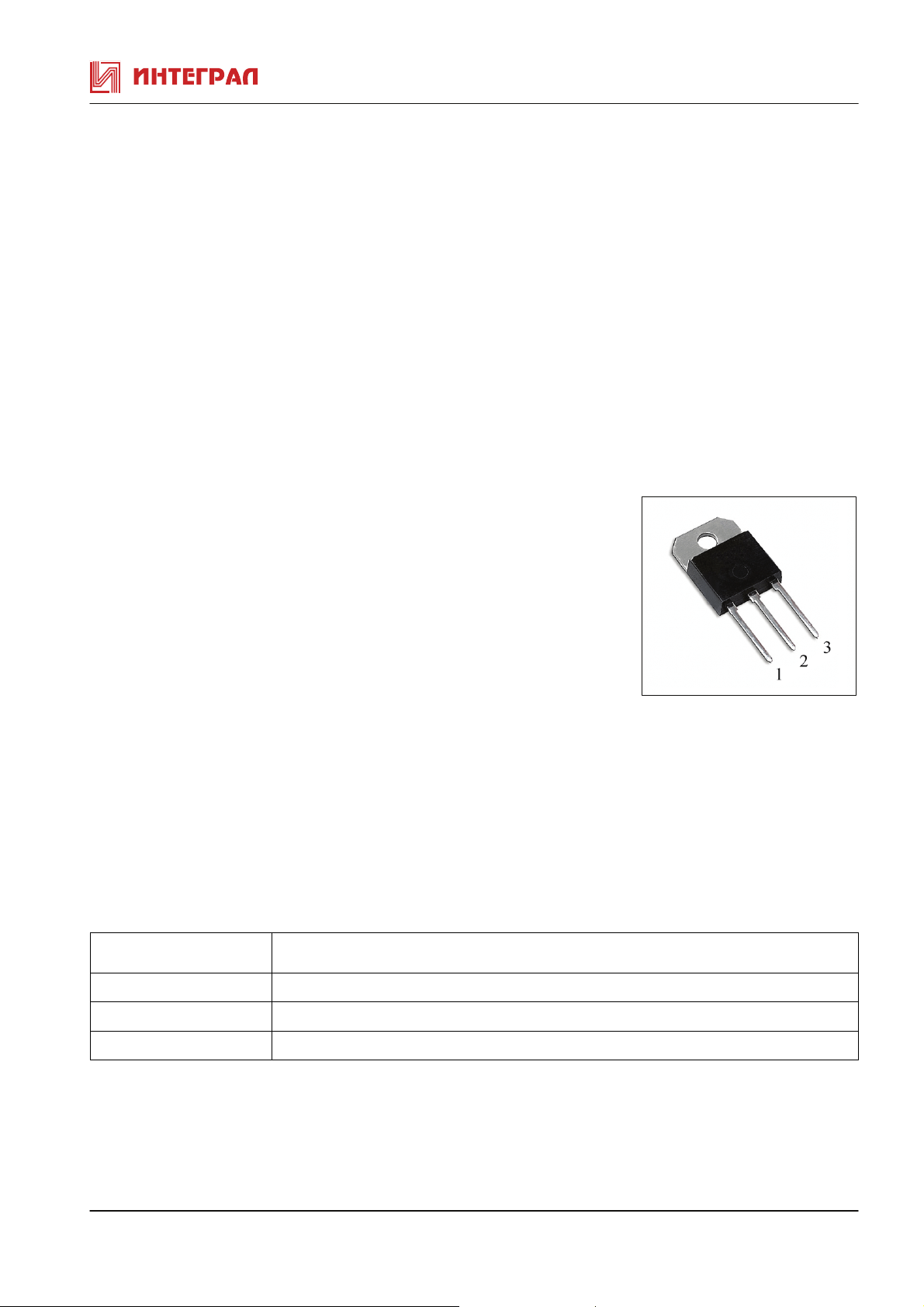

Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
от - 25 до + 125°C
№3 Эмиттер
КТ8224 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8224 при Т
окр. среды
= 25 °С
Параметры Обознач. Ед.
Режим измерения Mин. Maкс.
изм.
Обратный ток коллектор-эмиттер Iкэк мA Uкэ=1500В, Uбэ=0 - 1
Обратный ток эмиттера
КТ8224А
КТ8224Б
Напряжение насыщения коллекторэмиттер
КТ8224А
КТ8224Б
Iэбo мA Uэб= 7,5В, Iк=0
Uкэ (нас) В
Iк=4,5A, Iб=1100мА
Iк=4,5A, Iб=1120мА
-
100
-
-
187,5
Напряжение насыщения база-эмиттер Uбэ (нас) В Iк=4,5A, Iб=1700мА - 1,1
Статический коэффициент передачи
h21е Uкэ=1В, Iк=4,5A 4 7
тока (1)
Граничное напряжение коллектор эмиттер
Прямое напряжение на диоде
Uкэо гр В Iк=100мA, Iб=0
700 -
L=40мГн
Uпр.д В Iпр=4,5А - 2,0
для КТ8224Б
Емкость коллекторного перехода Ск * пФ Uкб=10В, Iэ=0,
- 130
f=1МГц
Сопротивление резистора эмиттербаза для КТ8224Б
Время рассасывания tрас. * мкс Iк=4,0A, Uкэ=400В,
Rэб * Ом Uэб=7,5В, Iк=0
40
- 5,7
Iб1=0,9А, Iб2=1,5А
Время спада tсп. * Iк=4,0А, Uкэ=400В,
- 0,35
Iб1=0,9А, Iб2=1,5А
1
1
1
75
* - Справочные параметры
(1) Режим измерения для схемы с общей базой: Uкб= 0,1B, Iэ=5,3А
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8228
Паpаметpы Обозначение Ед. Значение
изм.
Напpяжение коллектоp-эмиттеp Uкэ max В 700
Напряжение эмиттер-база Uэб max В 7,5
Импульсное напряжение коллектор-эмиттер Uкэк maх В 1500
Постоянный ток коллектора Iк max А 8,0
Рассеиваемая мощность коллектора: Pк max Вт 125
Температура перехода Tj °C 150
Тепловое сопротивление переход-корпус Rt пер-кор °C/Вт 1,0
КТ8224 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
