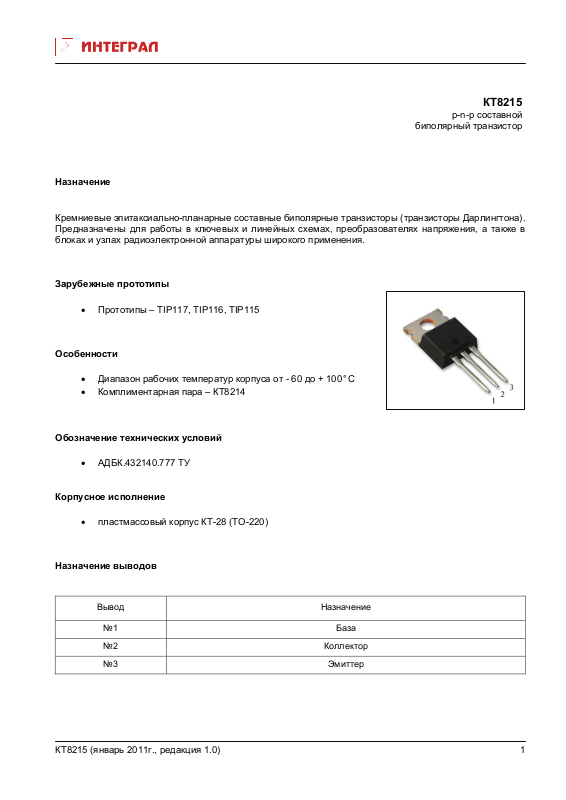

КТ8215
p-n-p составной
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные составные биполярные транзисторы (транзисторы Дарлингтона).
Предназначены для работы в ключевых и линейных схемах, преобразователях напряжения, а также в
блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• Прототипы – TIP117, TIP116, TIP115
Особенности
• Диапазон рабочих температур корпуса от - 60 до + 100°C
• Комплиментарная
пара – КТ8214
Обозначение технических условий
• АДБК.432140.777 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)

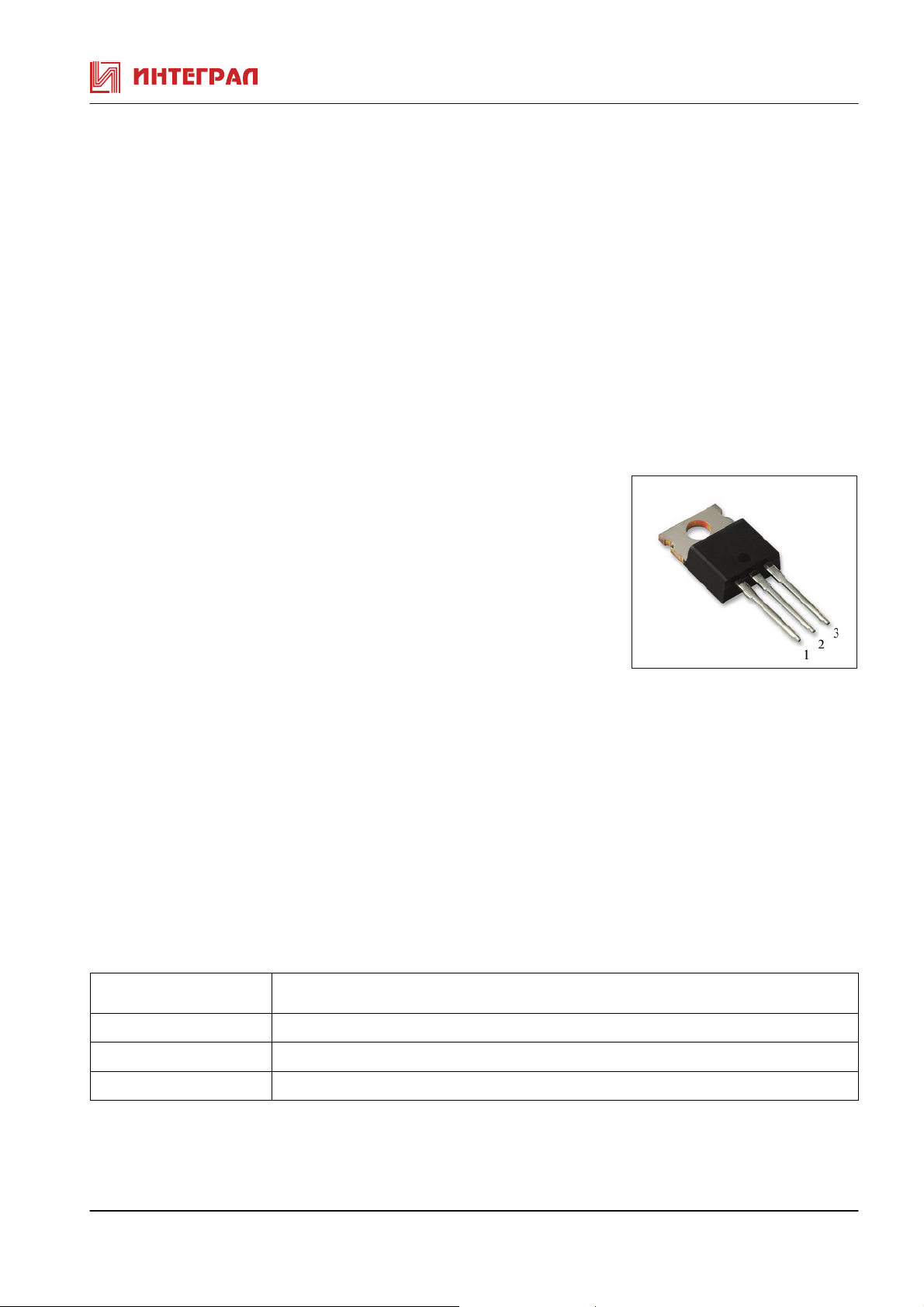

Назначение выводов
Вывод Назначение
№1 База
№2 Коллектор
№3 Эмиттер
КТ8215 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8215 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед. измеp Режимы
Min Max
измеpения
Граничное напряжение коллектор-эмитттер
КТ8215А
* Uкэо гp. B
100
КТ8215Б Iк=30mA, Iб=0 80
КТ8215В 60
Обратный ток коллектор-эмиттер
КТ8215А
КТ8215Б
КТ8215В
Обратный ток коллектор-эмиттер
КТ8215А
КТ8215Б
КТ8215В
Iкэк мА
Uкэ=50В, Iэб=0
Uкэ=40В,
Uкэ=30В,
Iкэо мA
Uкэ=50B, Iб=0
Uкэ=40В,
Uкэ=30В
2
2
Обратный ток эмиттера Iэбо мА Uэб=5В, Iк=0 2
Статический коэффициент передачи тока * h
Uкэ=4B, Iк=1A 1000
21э
Uкэ=4B, Iк=2A 500
Напряжение насыщения коллектор-эмиттер *Uкэ нас В Iк=2A, Iб=8мA 2,5
Напряжение насыщения база-эмиттер *Uбэ нас В Iк=2A, Iб=8мA 2,8
Граничная частота коэффициента
передачи тока
fгр. МГц Uкэ=10B, Iк=0.5A,
f=1МГц
3,0
* - tи ≤ 300мкс, Q>100
Таблица 2. Предельно допустимые электрические режимы КТ8215
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-база
КТ8215А
КТ8215Б
КТ8215В
Напpяжение коллектоp-эмиттеp
КТ8215А
КТ8215Б
КТ8215В
Uкб max В
100
80
60
Uкэ max В
100
80
60
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 2
Импульсный ток коллектора Iки max А 4
Максимально допустимый постоянный ток базы Iб max А 0,05
Рассеиваемая мощность коллектора:
- с теплоотводом
- без теплоотвода
Pк max
Вт
50
2
Температура перехода Tпер °C 150
КТ8215 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
