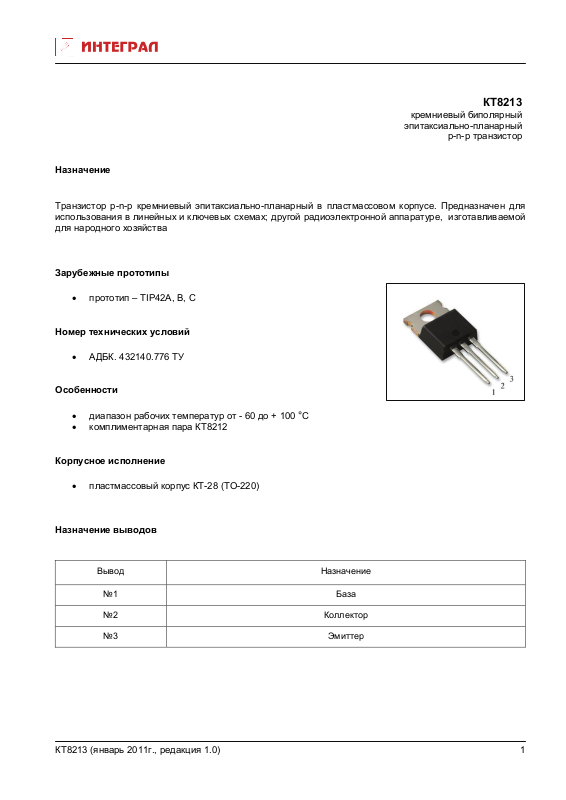

КТ8213
кремниевый биполярный
эпитаксиально-планарный
p-n-p транзистор
Назначение

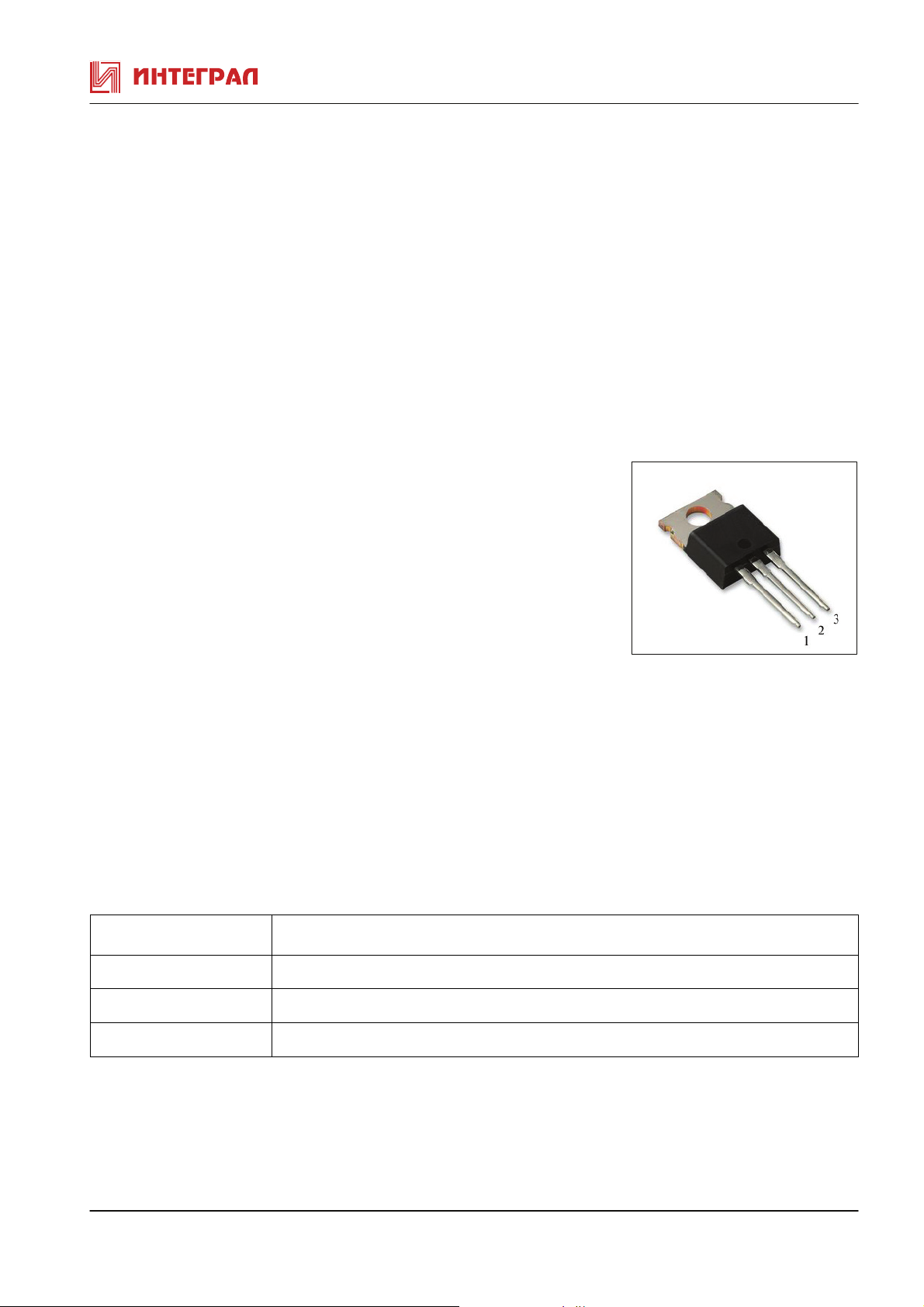

Транзистор p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
использования в линейных и ключевых схемах; другой радиоэлектронной аппаратуре, изготавливаемой
для народного хозяйства
Зарубежные прототипы
• прототип – TIP42А, В, С
Номер технических условий
• АДБК. 432140.776 ТУ
Особенности
• диапазон рабочих температур от
• комплиментарная пара КТ8212
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 База
- 60 до + 100 °С
№2 Коллектор
№3 Эмиттер
КТ8213 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ8213 при Т
окр. среды
= + 25 °С
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Гр. напряжение коллектор-эмиттер
КТ8213А
КТ8213Б
КТ8213В
Обратный ток коллектор-эмиттер
КТ8213А
КТ8213Б
КТ8213В
Обратный ток коллектор-эмиттер
КТ8213А
КТ8213Б
КТ8213В
Обратный ток эмиттера Iэбо мА Uэб=5В, Iк=0 1
Статический коэффициент передачи тока * h
Uкэ=4B, Iк=3,0A 15 75
Напряжение насыщения коллектор-эмиттер *Uкэ нас В Iк=6A, Iб=600мA 1,5
Напряжение насыщения база-эмиттер *Uбэ нас В Iк=6A, Iб=600мA 2,2
Граничная частота коэф. передачи тока fгр. МГц Uкэ=10B, к=0,5A
* Uкэо гp. B Iк=30ma, Iб=0
100
80
60
Iкэк мА
Uкэ=100В, Iэб=0
Uкэ=80В,
Uкэ=60В,
Iкэо мA
Uкэ=60B, Iб=0
Uкэ=60В,
Uкэ=30В
Uкэ=4B, Iк=0,3A 30
21э
f=1МГц
3,0
0,4
0,7
* - tи ≤ 300мкс, Q ≥ 100
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ8213
Параметры Обознач. Ед. измер. Значение
Напряжение коллектор-база
КТ8213А
КТ8213Б
КТ8213В
Напpяжение коллектоp-эмиттеp
КТ8213А
КТ8213Б
КТ8213В
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 6
Импульсный ток коллектора Iки max А 10
Максимально допустимый постоянный ток базы Iб max А 2
Рассеиваемая мощность коллектора с теплоотводом
Рассеиваемая мощность коллектора без теплоотвода
Температура перехода Tпер °C 150
Uкб max
80
Uкэ max
Pк max Вт 65
В
В
100
60
100
80
60
2
КТ8213 (январь 2011г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КТ8213 (январь 2011г., редакция 1.0)
3
