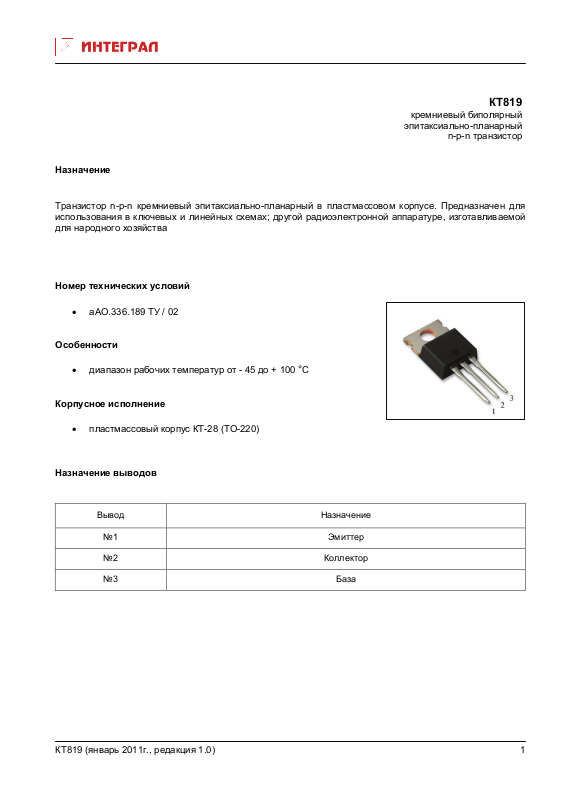

КТ819

кремниевый биполярный

эпитаксиально-планарный

n-p-n транзистор

Назначение

Транзистор n-p-n кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой
для народного хозяйства

Номер технических условий

• аАО.336.189 ТУ / 02

Особенности

• диапазон рабочих температур от - 45 до + 100

Корпусное исполнение

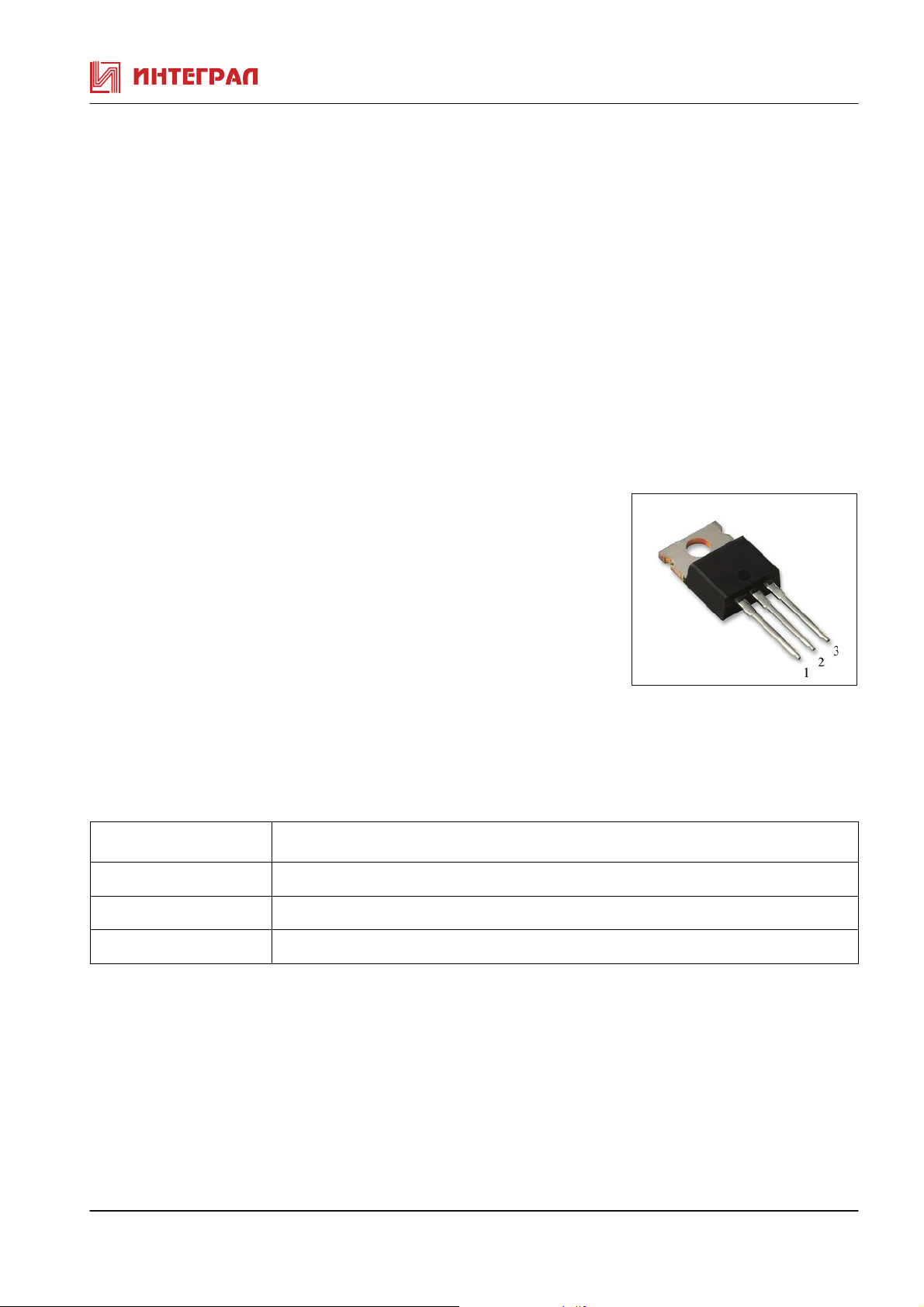

• пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов

Вывод Назначение

№1 Эмиттер

№2 Коллектор

№3 База

КТ819 (январь 2011г., редакция 1.0)

°С

1

Таблица 1. Основные электрические параметры КТ819 при Т

окр. среды

= + 25 °С

Паpаметpы Обозначение Ед.

изм.

Режимы

измеpения

Min Max

Обратный ток коллектора Iкбо мA Uкб=40B 1
Статический коэффициент передачи тока
КТ819А, В
КТ819Б
КТ819Г
Граничное напряжение
КТ819А
КТ819Б
КТ819В
КТ819Г
Напряжение насыщения коллектор-эмиттер Uкэ нас В Iк=5A, Iб=0,5A

h

Uкб = 5 B, Iэ =5 A

21э

15

20

12

Uкэо гр В Iэ =0,3 A,

tи= 270÷330 мкс

25
40
60
80

2

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ819

Параметры Обознач. Ед. изм. Значение

Постоянное напряжение коллектор-эмиттер при Rэб ≤ 1 кОм
КТ819А
КТ819Б
КТ819В
КТ819Г

Uкэ max В

40
50
70

100

Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 10
Импульсный ток коллектора tи ≤ 10 мс, Q ≥ 100

Iки max А 15
Максимально допустимый постоянный ток базы Iб max А 3
Импульсный ток базы tи ≤ 10 мс, Q ≥ 100
Рассеиваемая мощность при Ткорп. ≤ 25 °С

КТ819 (январь 2011г., редакция 1.0)

Iби max А 5

Рк мах Вт 60

2
