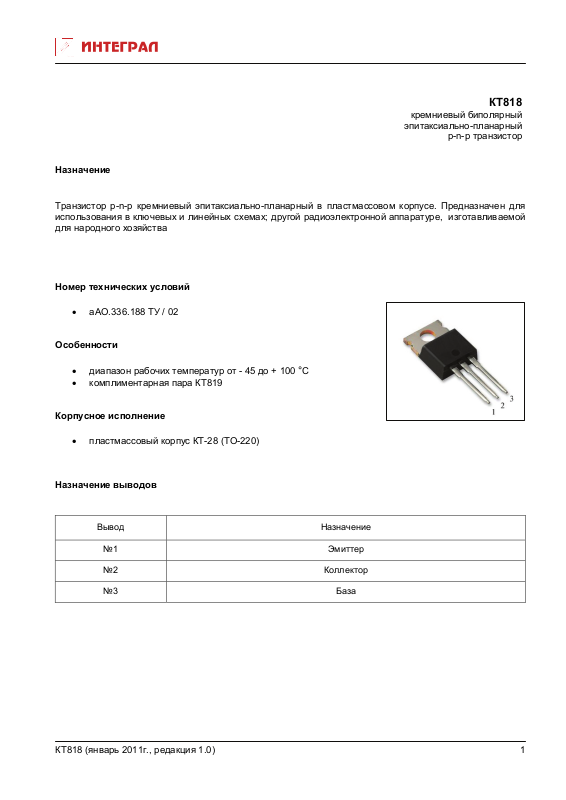

КТ818

кремниевый биполярный

эпитаксиально-планарный

p-n-p транзистор

Назначение

Транзистор p-n-p кремниевый эпитаксиально-планарный в пластмассовом корпусе. Предназначен для
использования в ключевых и линейных схемах; другой радиоэлектронной аппаратуре, изготавливаемой
для народного хозяйства

Номер технических условий

• аАО.336.188 ТУ / 02

Особенности

• диапазон рабочих температур от - 45 до + 100

• комплиментарная пара КТ819

Корпусное исполнение

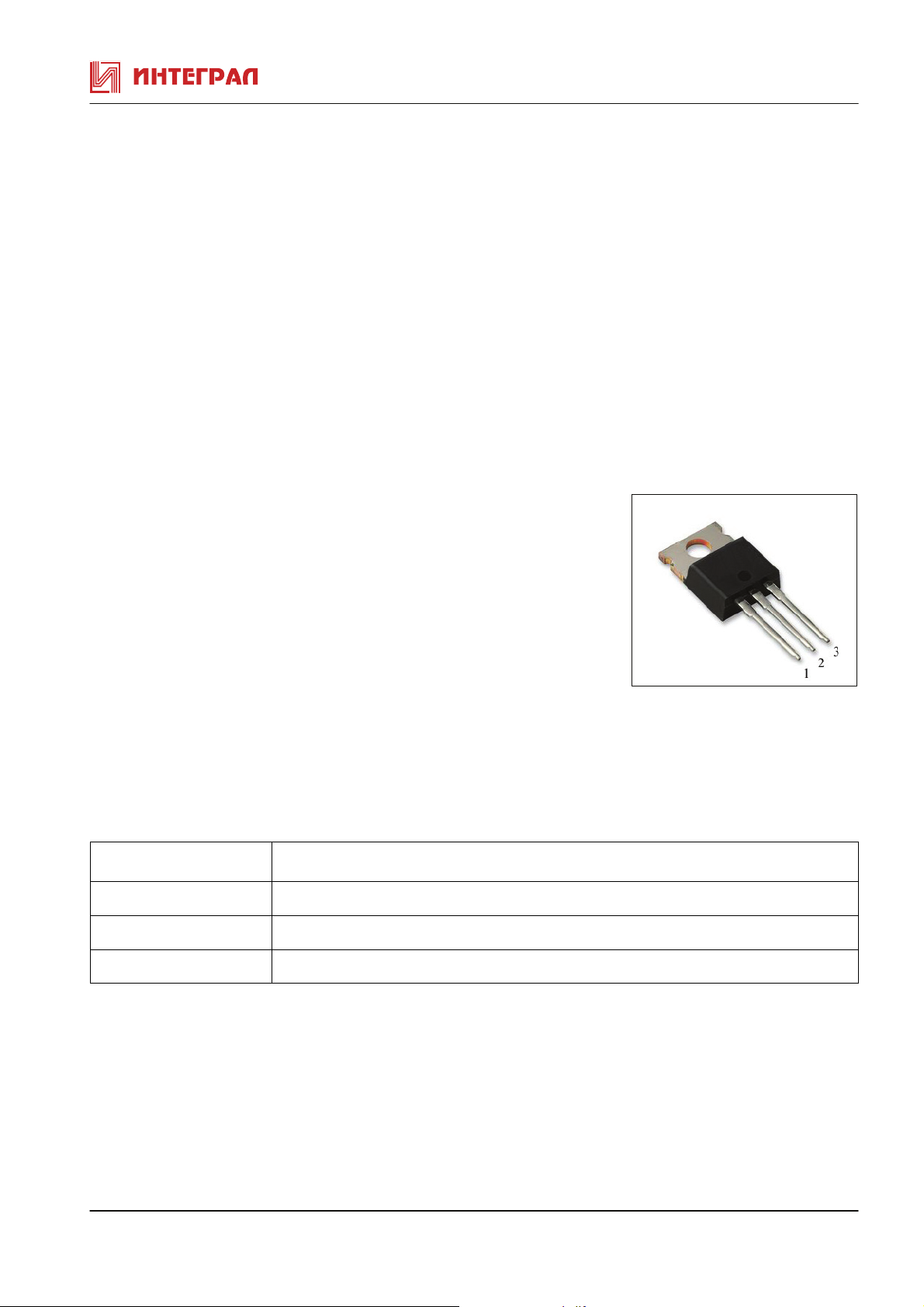

• пластмассовый корпус КТ-28 (ТО-220)

Назначение выводов

Вывод Назначение

№1 Эмиттер

№2 Коллектор

№3 База

°С

КТ818 (январь 2011г., редакция 1.0)

1

Таблица 1. Основные электрические параметры КТ818 при Т

окр. среды

= + 25 °С

Паpаметpы Обозначение Ед.

изм.

Режимы

измеpения

Min Max

Обратный ток коллектора Iкбо мA Uкб=40B 1
Статический коэффициент передачи тока
КТ818А, В
КТ818Б
КТ818Г
Граничное напряжение
КТ818А
КТ818Б
КТ818В
КТ818Г
Напряжение насыщения коллектор-эмиттер Uкэ нас В Iк=5A, Iб=0.5A

h

Uкб = 5 B, Iэ =5 A

21э

15

20

12

Uкэо гр В Iэ =0.3 A,

tи= 270÷ 330 мкс

25
40
60
80

2

Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КТ818

Параметры Обознач. Ед. изм. Значение

Постоянное напряжение коллектор-эмиттер при Rэб ≤ 1 кОм
КТ818А
КТ818Б
КТ818В
КТ818Г

Uкэ max В

40
50
70
90

Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 10
Импульсный ток коллектора tи ≤ 10 мс, Q ≥ 100

Iки max А 15
Максимально допустимый постоянный ток базы Iб max А 3
Импульсный ток базы tи ≤ 10 мс, Q ≥ 100
Рассеиваемая мощность при Ткорп. ≤ 25 °С

КТ818 (январь 2011г., редакция 1.0)

Iби max А 5

Рк мах Вт 60

2

ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь

Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой

учтенный экземпляр технических условий или этикетку на изделие.

ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик

изделий без предварительного уведомления.

Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные

прототипы не подразумевают

полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является

ближайшим или функциональным аналогом.

Контактная информация предприятия доступна на сайте:

http://www.integral.by
