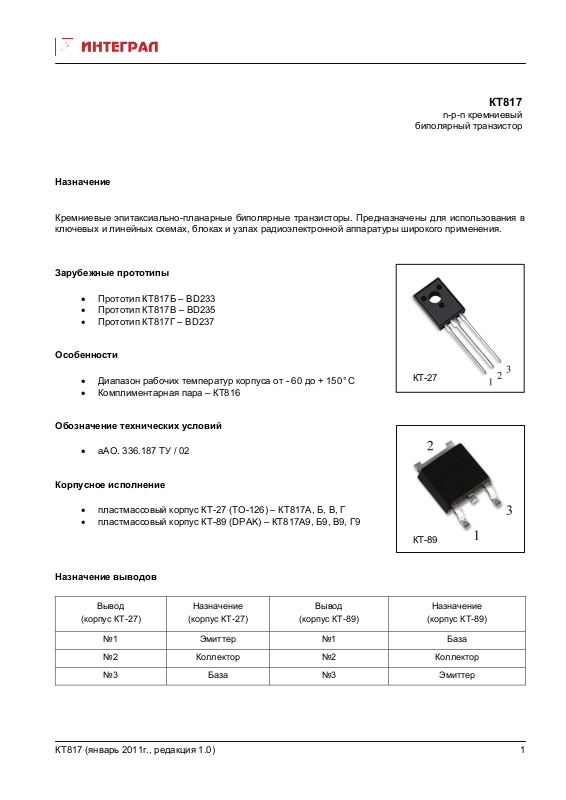

КТ817
n-p-n кремниевый
биполярный транзистор
Назначение
Кремниевые эпитаксиально-планарные биполярные транзисторы. Предназначены для использования в
ключевых и линейных схемах, блоках и узлах радиоэлектронной аппаратуры широкого применения.
Зарубежные прототипы
• Прототип КТ817Б – BD233
• Прототип КТ817В – BD235
• Прототип КТ817Г – BD237
Особенности
• Диапазон рабочих температур корпуса от - 60 до + 150°C
• Комплиментарная пара – КТ816
Обозначение технических условий
• аАО. 336.187 ТУ / 02

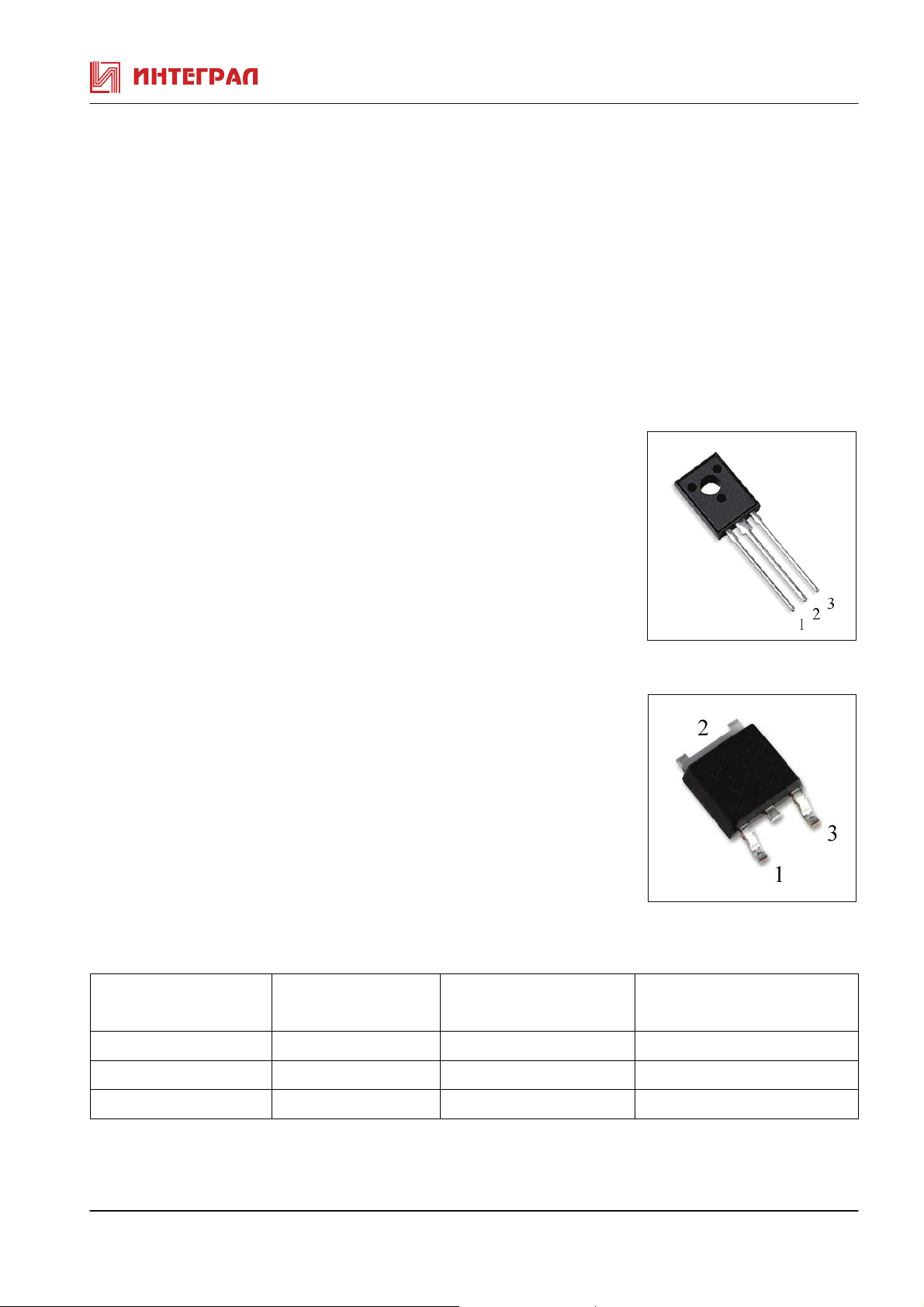

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126) – КТ817А, Б, В, Г
• пластмассовый корпус КТ-89 (DPAK) – КТ817А9, Б9, В9, Г9
Назначение выводов
Вывод
(корпус КТ-27)
Назначение
(корпус КТ-27)
(корпус КТ-89)
Вывод
КТ-27
КТ-89
Назначение
(корпус КТ-89)
№1 Эмиттер №1 База
№2 Коллектор №2 Коллектор
№3 База №3 Эмиттер
КТ817 (январь 2011г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КТ817 при Т
окр. среды
= 25 °С
Паpаметpы Обозна-
Ед. изм. Режимы измеpения Min Max
чение
Граничное напряжение коллектор-эмиттер
КТ817А, А9
КТ817Б, Б9
КТ817В, В9
КТ817Г, Г9
Обратный ток коллектора
КТ817А, А9
КТ817Б, Б9
КТ817В, В9
КТ817Г, Г9
Обратный ток коллектор-эмиттер
КТ817А, А9
КТ817Б, Б9
КТ817В, В9
КТ817Г, Г9
Статический коэффициент передачи тока
Uкэо гp. B Iэ=0,1A, tи=0,3 - 1 мс
25
45 -
60
80
Iкбо мкА
Uкэ=40 В
Uкэ=45 В
Uкэ=60 В
Uкэ=100 В
Iкэr мкА
Uкэ=40 В, Rбэ≤ 1 кОм
Uкэ=45 В, Rбэ≤ 1 кОм
Uкэ=60 В, Rбэ≤ 1 кОм
Uкэ=100В, Rбэ≤ 1 кОм
h
Uкб=2 B, Iэ=1A 25 275
21э
-
-
-
-
-
-
-
-
-
-
100
100
100
100
200
200
200
200
Напряжение насыщения коллектор-эмиттер Uкэ нас В Iк=1 A, Iб=0,1A - 0,6
Таблица 2. Предельно допустимые электрические режимы КТ817
Параметры Обозначение Единица
Значение
измер.
Напряжение коллектор-эмиттер (Rэб ≤ 1кОм)
КТ817А, А9
КТ817Б, Б9
КТ817В, В9
КТ817Г, Г9
Uкэ max В
40
45
60
100
Напряжение эмиттер-база Uэб max В 5
Постоянный ток коллектора Iк max А 3
Импульсный ток коллектора Iки max А 6
Максимально допустимый постоянный ток базы Iб max А 1
Рассеиваемая мощность коллектора Pк max Вт 25
Температура перехода Tпер
КТ817 (январь 2011г., редакция 1.0)
°C
150
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
